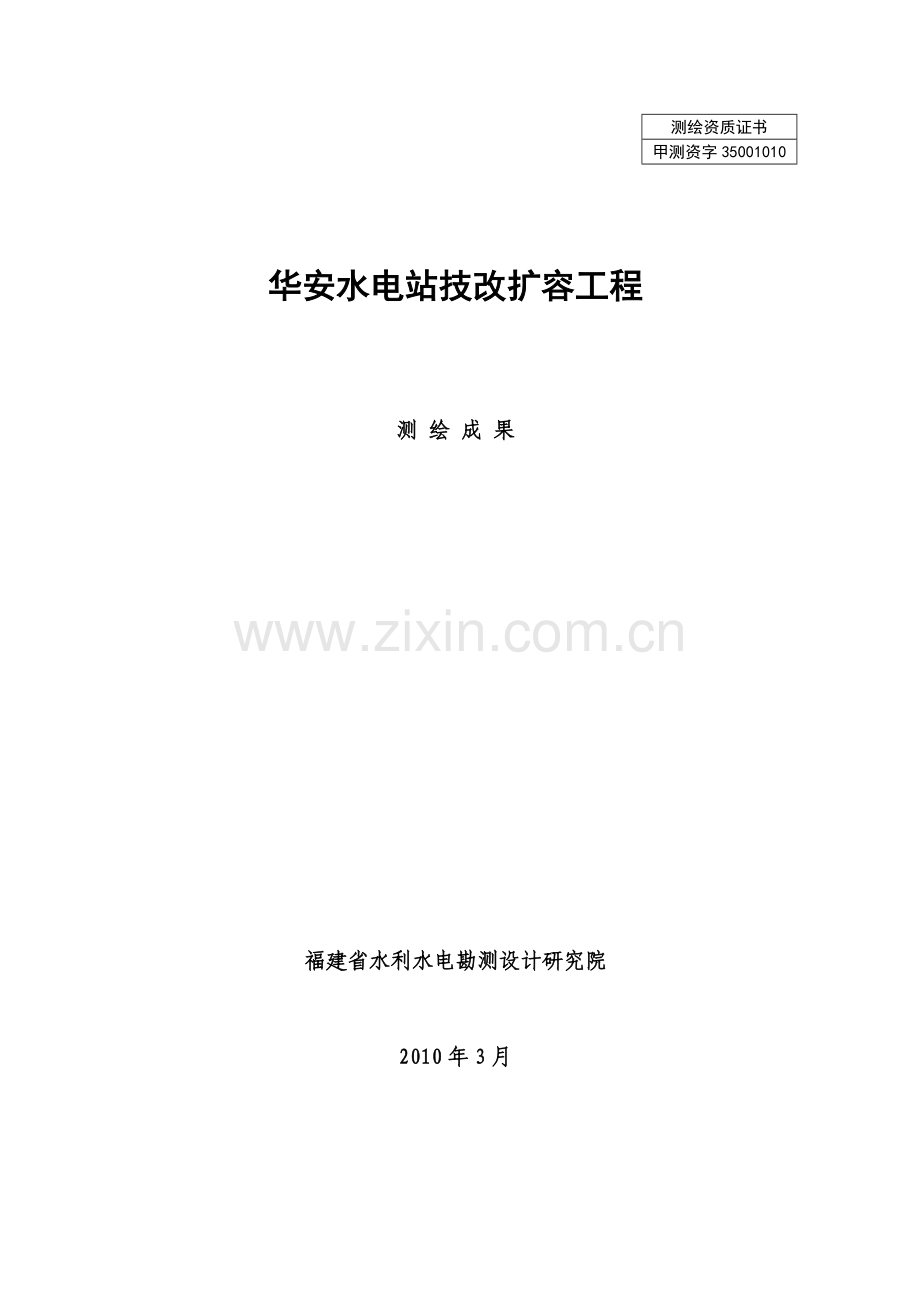

华安水电站工程测绘成果.docx

测绘资质证书
甲测资字35001010

华安水电站技改扩容工程

测 绘 成 果

福建省水利水电勘测设计研究院

2010年3月

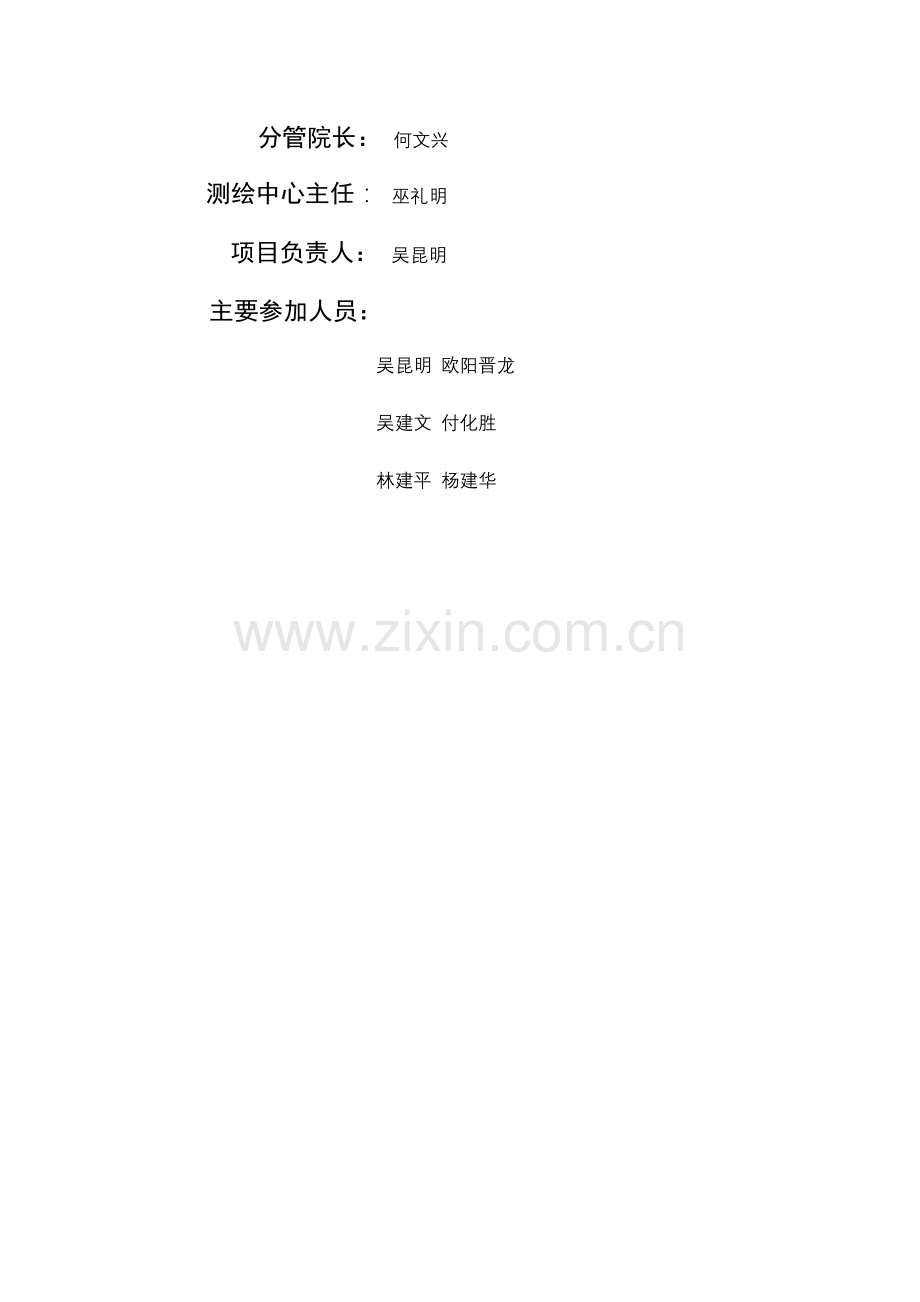

分管院长： 何文兴
测绘中心主任： 巫礼明
项目负责人： 吴昆明
主要参加人员：
吴昆明 欧阳晋龙
吴建文 付化胜
林建平 杨建华

审 定：胡智银
审 查：王增强 黄美满
校 核：王恭闽
编 写：吴昆明

目 录
序号
项 目
页数
1
平面控制成果表
3

总页数

3

共 3 页

平 面 控 制 成 果 表
施测单位：福建省水利水电勘测设计研究院 日期：2003年10月 第 1 页

工 程
名 称
华安水电站技改扩容工程
等 级
三等
类型
GPS网
投影面

坐 标
系 统
独立坐标
高程系统
1956年黄海高程系
点 名
号 数
标 石
类 型
高 程
纵 坐 标 X
横 坐 标 Y
位 置 说 明
312
水泥标
144.124
2765012.694
554397.903
华安县华丰镇温水溪二级站东向约800米渠道第一个路桥往上游约310米渠道岸外侧。（四等水准）
314
水泥标
204.35
2765364.020
553933.940
华安县华丰镇上雪新村“村牌”边沿公路旁上山小路走约150米小路边外侧。

填 表： 校 核： 检 查：
平 面 控 制 成 果 表
施测单位：福建省水利水电勘测设计研究院 日期：2003年10月 第 1 页

工 程
名 称
华安水电站技改扩容工程
等 级
四等
类型
导线网
投影面

坐 标
系 统
独立坐标
高程系统
1956年黄海高程系
点 名
号 数
标 石
类 型
高 程
纵 坐 标 X
横 坐 标 Y
位 置 说 明
405
水泥标
199.276
2764907.475
554878.885
华安县华丰镇上雪新村往安溪方向约1.1公里公路外侧土堆上。（四等水准）

填 表： 校 核： 检 查：

平 面 控 制 成 果 表
施测单位：福建省水利水电勘测设计研究院 日期：2010年3月 第 1 页

工 程
名 称
华安水电站技改扩容工程
等 级
图根
类型
GPS网
投影面

坐 标
系 统
独立坐标
高程系统
1956年黄海高程系
点 名
号 数
标 石
类 型
高 程
纵 坐 标 X
横 坐 标 Y
位 置 说 明
H14
天然点
192.78
2765371.763
554121.709
华安县华丰镇上雪新村“村牌”旁公路外侧上。
H15
天然点
193.40
2765394.017
554295.110
华安县华丰镇上雪新村“村牌”往安溪方向约175米公路外侧上。
H16
天然点
195.03
2765325.782
554517.957
华安县华丰镇上雪新村“村牌”往安溪方向约400米公路外侧上边坡上。
H17
天然点
193.03
2765402.933
554430.204
华安县华丰镇上雪新村“村牌”往安溪方向约300米公路拐弯处外侧上。
H18
天然点
197.76
2765247.031
554762.285
华安县华丰镇上雪新村往安溪方向约650米公路外侧茶园中石头上。
H19
天然点
194.18
2765119.073
554903.616
华安县华丰镇上雪新村往安溪方向约850米公路外侧上。
H20
天然点
198.70
2764755.785
554958.966
华安县华丰镇上雪新村往安溪方向约1.1公里公路涵洞旁路边。
H21
天然点
145.23
2764945.155
554094.19
华安县华丰镇温水溪二级站东向约600米渠道路桥上。
H22
天然点
144.54
2765001.812
554264.531
华安县华丰镇温水溪二级站东向约800米渠道桥上。
H23
天然点
144.25
2764964.329
554554.030
华安县华丰镇温水溪二级站东向第一个渠道桥往上游约460米拐弯处渠道岸上。
H24
天然点
144.05
2765011.682
554402.108
华安县华丰镇温水溪二级站东向第一个渠道桥往上游约300米拐弯处渠道岸上。

填 表： 校 核： 检 查：
