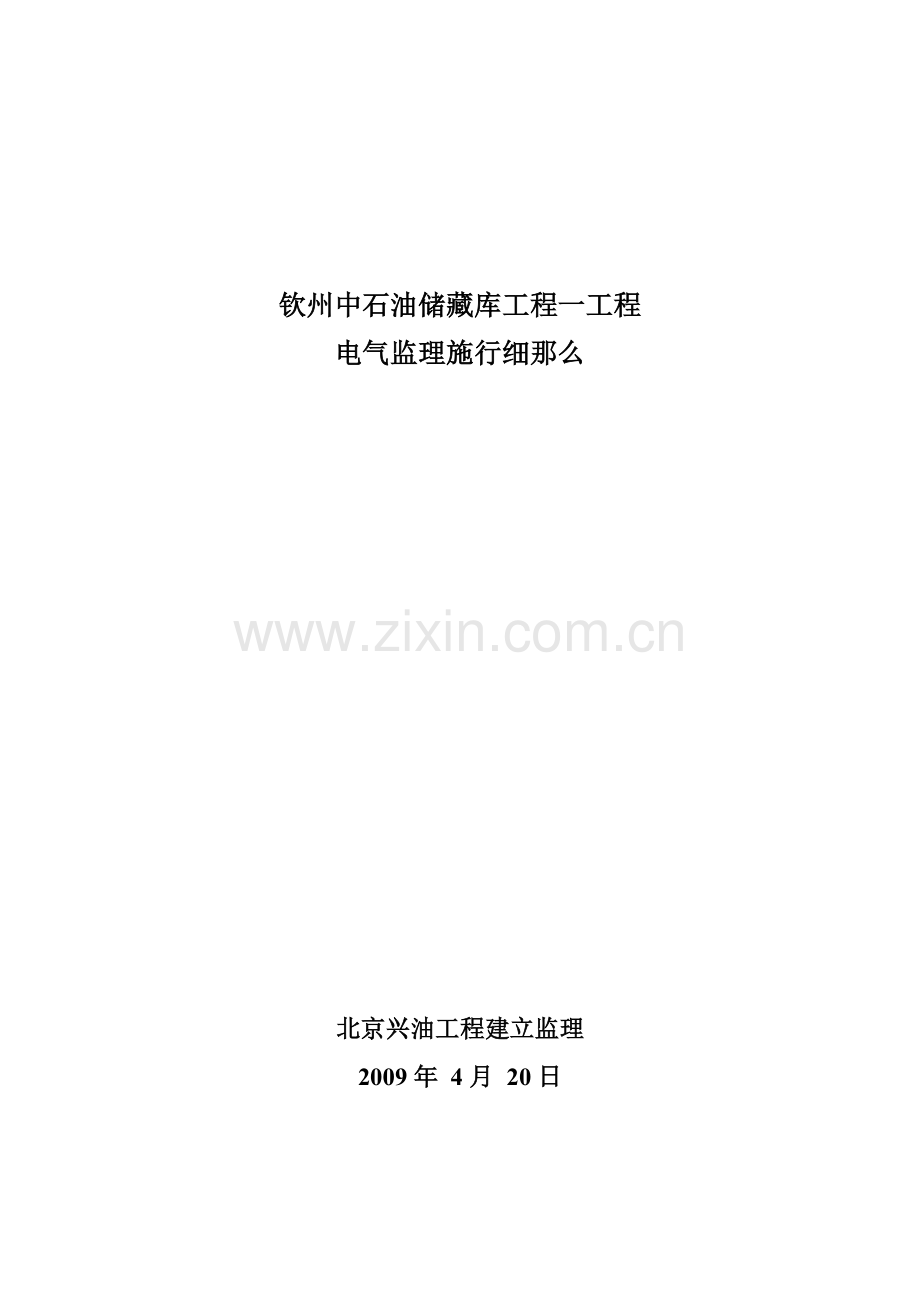

钦州中石油储藏库工程一工程
电气监理施行细那么
北京兴油工程建立监理
2009年 4月 20日

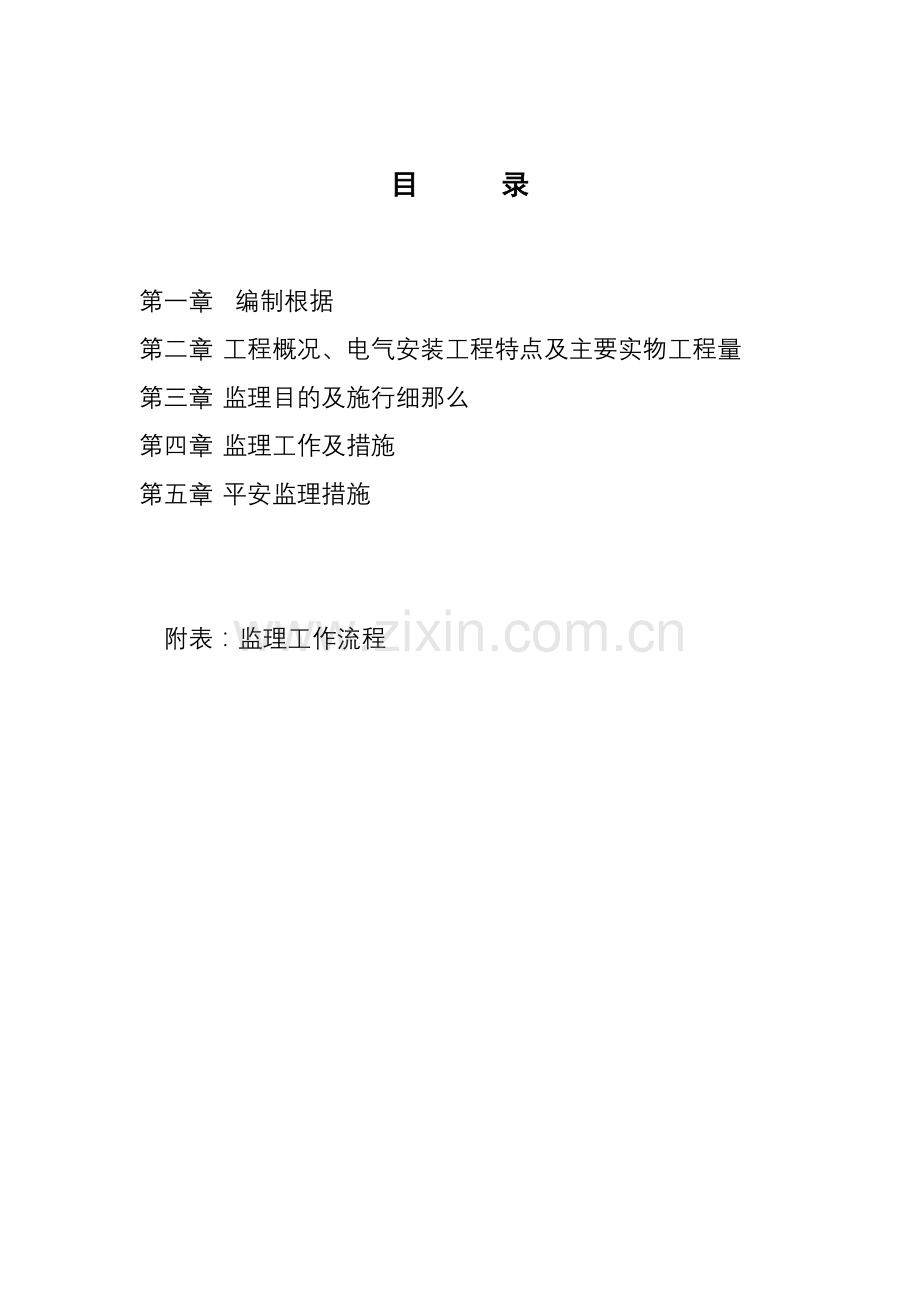

目 录
第一章 编制根据
第二章 工程概况、电气安装工程特点及主要实物工程量
第三章 监理目的及施行细那么
第四章 监理工作及措施
第五章 平安监理措施
附表：监理工作流程
第一章 编 制 依 据
1.1 及地方、行业有关规定
?中国石油天然气工业工程建立监理工作理规定?;
?建立工程质量理?〔第279〕;
?建立工程监理?GB50319-2000；
?建立监理施行细那么?DB22/300-200/J10124-2002；
1.2 执行的技术、
GB4948-2002 铝-锌-铟系合金牺牲极
GB50057-94 ?建筑防雷设计?
GB50058-93 ?和火灾危险环境电力装置设计?
GB50168-2006?电气装置安装工程电力电缆线路施工验收?
GB50169-2006?电气装置安装工程接地施工及验收?
GB50171-92?电气装置安装工程盘柜及二次回路接线施工及验收?
GB50254-96?电气装置安装工程低压电器施工及验收?
GB50257-96?电气装置安装工程和火灾危险环境电气装置安装施工及验收?
GB50259-96?电气装置安装工程电气照明装置施工及验收?
GB50303-2002?建筑电气工程施工质量验收?
GB50393-2021?钢质石油储罐防腐蚀工程技术?
SY/T0088-1995 钢制储罐罐底外壁阴极保护技术
SY/T0036-2000 埋地钢制道强迫电流阴极保护设计
SY/T0007-1999 钢制储罐及道腐蚀控制工程设计
SY/T0007-2000 钢制道和储罐腐蚀控制工程设计
SY40302-93 ?石油建立工程质量检验评定电气工程〔电气安装工程〕?
03D501-3?利用建筑物金属做防雷及接地装置安装?
03D501-4?接地装置安装?
94D101-5?35KV及以下电缆敷设?
99D501-1?建筑物、构筑物防雷设施安装?
94D401-3?和火灾危险环境电气线路和电气设备安装?
1.3钦州中石油国际储藏库工程一工程监理规划
1.4钦州中石油国际储藏库工程一工程承包合同、设计及技术资料
第二章 工程概况、电气安装工程特点
及主要实物工程量
2.1工程概况
、工程名称：钦州中石油国际储藏库工程一工程
、建立地点: 广西钦州钦州港保税区
、建立: 中国石油国际事业
、建立性质：新建
、主要工程类别：壹级
、建立规摸：钦州中石油国际储藏库工程一工程为原油储运设施核心局部是建立100台单台容积为10万立方米外浮顶原油储罐。分为两个区域分别布置42台和58台储罐。分两个阶段施行第一阶段建成420×104m³库容及辅助设施占地面积约1360亩第二阶段建成580×104m3库容占地面积约1700亩。
、工程总数：42亿元。
方案工：自2009年2月2日开工至2009年12月27日工程开工
、总承包：中国寰球工程
、施工：中油六建
、监理：北京兴油工程建立监理
2.2电气安装工程的特点
本工程所在地在钦州保税港区位于北部湾地区属南亚热带季风海洋气候。其主要特点是：高温、多雨、多雷暴、潮湿。本工程的主要特点是大型石油储罐具有易燃、易爆、有、有害的性质。现场要求是防火防爆环境施工短、工程量大。
2. 3主要实物工程量
序
名称及规格
型及
数量
备注
1
动力
1.1
干式变压器
16000KVA
台
4
1.2
中压开关柜
KYN10
面
50
1.3
低压开关柜带微机综保
0.4KV
面
90
1.4
低压母线槽及附件
0.4KV
米
20
1.5
AC-UPS
0.4KV
套
2
1.6
AC-EPS
0.4KV
套
2
1.7
防爆操作柱
EX dIIAT3
个
150
1.8
镀锌钢
DN100
米
1000
1.9
镀锌钢
DN50
米
500
1.10
镀锌钢
DN32
米
1000
1.11
防爆型焊接插座
3PH+N+E
套
35
1.12
防爆封胶泥
公斤
150
1.13
电力电缆
ZRA-YJV32-1KV-3×16㎜²
米
3350
1.14
电力电缆
ZRA-YJV32-1KV-3×35㎜²
米
7200
1.15
电力电缆
ZRA-YJV32-1KV-3×50㎜²
米
1260
1.16
电力电缆
ZRA-YJV32-1KV-3×70㎜²
米
15180
1.17
电力电缆
ZRA-YJV32-1KV-4×6㎜²
米
111525
1.18
电力电缆
ZRA-YJV32-1KV-4×10㎜²
米
12700
1.19
电力电缆
ZRA-YJV32-1KV-5×4㎜²
米
100
1.20
电力电缆
ZRA-YJV32-1KV-5×10㎜²
米
300
1.21
电力电缆
ZRA-YJV32-1KV-5×16㎜²
米
10
1.22
电力电缆
ZRA-YJV32-1KV-3×50﹢1×25㎜²
米
5680
1.23
电力电缆
ZRA-YJV32-1KV-3×95﹢1×50㎜²
米
23820
1.24
电力电缆
ZRA-YJV32-1KV-3×150﹢1×70㎜²
米
15380
1.25
电力电缆
ZRA-YJV32-1KV-4×35﹢1×16㎜²
米
4940
1.26
电力电缆
ZRA-YJV32-1KV-3×240﹢1×120㎜²
米
7610
1.27
电力电缆
ZRA-YJV32-1KV-4×70﹢1×35㎜²
米
5680
1.28
电力电缆
ZRA-YJV32-1KV-4×95﹢1×50㎜²
米
10280
1.29
电力电缆
ZRA-YJV32-1KV-4×150﹢1×70㎜²
米
1780
1.30
电力电缆
ZRA-KYJV32-1KV-14×2 .5㎜²
米
12500
1.31
电力电缆
ZRA-KYJV32-1KV-10×2 .5㎜²
米
70000
1.32
阴极保护系统
套
42
2
照明
2.1
防爆高杆灯
EX dIIAT3
套
32
2.2
防爆钠灯
70W EX dIIAT3
套
60
2.3
防爆便型插座
单相
套
34
2.4
防爆三通接线盒
EX dIIAT3
套
80
2.5
电力电缆
ZR-YJV32-1KV-5×2 5㎜²
米
1000
2.6
电力电缆
ZR-YJV-1KV-3×2 5㎜²
米
2000
3
建筑物照明
3.1
嵌入式荧光灯
3×36W
套
30
3.2
吊顶式荧光灯
2×36W
套
80
3.3
吊顶式应急荧光灯
2×36W
套
25
3.4
单极照明开关
10A 220V
套
15
3.5
出口灯
8w 220V
套
3
3.6
方便插座
10A 220V
套
30
3.7
电线
BV-2.5㎜²
米
4000
3.8
电线
BV-4㎜²
米
800
4
接地
4.1
铜包冷抽刚棒
2500㎜ D20
套
360
4.2
PVC接地铜绞线
70㎜²
米
26000
4.3
PVC接地铜绞线
25㎜²
米
2500
5
桥架
5.1
梯架型铝合金加强桥架
600×150㎜ L=4000㎜
米
28000
5.2
梯架型铝合金加强桥架
300×150㎜ L=4000㎜
米
200
5.3
工字钢
10#
米
3200
5.4
拖臂
L=650㎜
根
11600
5.5
拖臂
L=350㎜
根
100
监理控制目的及施行细那么
3.1钦州中石油国际储藏库工程一工程安装监理控制目的是对该工程电气安装工程的质量、进度、、平安四大目的进展综合控制。
工程质量控制目的
.1设计出图质量合格率100％。
.2 分部工程质量合格率：100％。
.3分项工程质量优良率：95％以上。
.4按设计要求复验率100,不错用,不使用不合格的设备材料。
.5单机试运行电气调试一次合格率达98以上。
.6开工材料交验合格率100
工程进度控制目的
.1电气安装完工时间：2009年12月27日；
.2 电气配、接线、调试完工时间：2009年12月12日。
3.2 监理质量保证体系
总监理工程师：刘安平
电气监理工程师：陈铁庆
3.3电气安装工程质量控制方案
钦州中石油国际储藏库工程一工程的质量控制以事前预控为主对施工过程进展严格检查及时纠正违规操作消除质量隐患跟踪质量问题对工程的关键工序和重点部位施工过程进展平行检验。
工程质量的事前控制
.1检查承包的质量保证体系和质量理体糸。检查承包的质量理制度是否健全专职检查员的装备、运作是否正常。
.2对工程所需设备、材料的质量进展严格的检查与控制。按设计图纸和相关技术进展验收。
.3审查施工提交的施工组织设计。报工程监理工程师审批后执行。
.4协调建立组织设计交底和图纸会审.
.5对工程中采用的新材料、新工艺、均应审查技术鉴定证书。
.6检查施工的电气试验设备、仪器仪表使用及检定情况。
施工过程中的质量控制
.1监理工程师应对施工现场有目地的进展巡视、检查。在巡视过程现和及时纠正施工中不符合要求的问题并对施工过程的关键工序。特殊工序、重点部位和关键控制点进展平行检验。
.2验收隐蔽工程。承包按照有关规定对隐蔽工程先进展自检自检合格后报请监理工程师核查。监理工程师应到现场核验隐蔽工程对核验不合格的工程由承包整改合格后由监理工程师复查对复查合格的工程监理工程师应签认?隐蔽工程记录?并准予进展下道工序施工。
.3质量问题和质量事故的处理。监理工程师对施工中的质量问题除在正常巡视、重点旁站、分项工程检验过程中解决外应针对质量问题的严重程度分别处理。对一般施工质量事故由专业监理工程师组织有关方面进展事故分析并责成施工提出事故及施工方案等经建立工程负责人、工程设计负责人和总监理工程师同意后施行监理工程师监视检查完成情况。对重大工程质量事故总监理工程师需在事故发生后24小时内向业主、监理主部门和相关参与有关部门组织的事故处理全过程并负责监视检查施工处理及验收签证。
.4 严格工序质量控制。钦州中石油国际储藏库工程一工程安装工程工序质量控制执行炼油化工建立工程开工验收手册中的工序质量控制表监理工程师要对工序质量进展核查确认合格后签证方可进展下道工序施工。
电气安装工程进度方案
.1钦州中石油国际储藏库工程一工程电气安装工程进度控制的根据是以该工程施工合同所约定的总工目的为根底对电气安装工程的要求工为根据。在确保工程质量和平安的原那么下采用动态的控制对工程进展主动控制。
.2 审批施工进度方案：承包应按工提交施工总进度
方案、月施工方案。监理工程师根据本工程的条件全面分析承包电气施工方案的合理性和可行性。监理工程师应审查、分析进度网络方案的关键线路并分析承包主要工程材料及设备的供给安排有重要的修改应要求承包重新申报。
.3进度方案的施行监视：在方案的施行过程中监理工程师应对承包实际进度进展跟踪监视并对施行情况做出记录根据检查的结果对工程进展评价和分析发现偏离应要求承包及时采取措施施行方案进度的安排。
3.2.1 工程进度方案的调整：当发现工程进度严重偏离方案时总监理工程师应组织监理工程师进展原因分析研究措施也可提出建议召开协调会议研究应采取的措施保证合同约定目的的实现必须延长工时应填报?工程延申请表?报工程监理部审批。
电气安装工程造价控制方案
.1监理工程师应通过风险分析找出工程造价最易打破的环节制定防范对策。
.2 严格执行工程计量程序：要求承包商每月根据工程实际进度及监理工程师签认的分项工程对某些特定的分项工程的计量那么由工程监理部、业主和承包协商约定。
.3应严格执行安装工程施工合同中所规定的合同价、单价和约定的工程款支付坚持在报验资料不全、与合同的约定不符、未经质量签证合格或有违约的不予审核和计量。
.4工程量和工作量的计算应符合有关计算规那么处理由于没有设计变更合同变更和违约索赔引起的费用增减应坚持合理公正。
.5 对有争议的工程量计量和工程款应采取协商的确定在协商无效时由总监理工程师做出。
第四章 关键工序和重点工程部位的质量控制措施
4.1盘柜安装
盘柜安装要符合?电气装置安装工程盘柜及二次回道路施工及验收?GB50171-92
设备到达现场后,应检查制造厂的技术是否齐全；型规格应符合设计要求；附件备件齐全；元件无损坏情况；设备的紧固件除地脚螺栓外；其它均应用镀锌制品。
4.1.2根底型钢安装。不直度允许偏向每米1mm全长5mm程度度允许偏向每米1mm全长5mm根底型钢应接地可靠安装后其顶部宜高出抹面10mm(手车式成套柜除外)。
4.1.3盘柜的固定及接地应可靠,盘柜应漆层完好,清洁整齐。
4.1.4盘柜内所装电器元件完好,安装位置正确固定结实所有的二次接线应准确连接可靠标志齐全、明晰。
4.1.5二次回路接线应按图施工接线正确结实可靠各回路编正确字迹明晰不脱色盘柜内导线不应有接头。
4.1.6操作及联动试验正确,符合设计要求。
4.1.7验收时应提交的资料和：设计变更局部的实际施工图；变更设计的证明；制造厂提供的说明书；试验记录；合格证件及安装图纸等技术；安装技术记录；调整试验记录。
4.2 低压电器安装
低压电器安装应符合?电气装置安装工程低压电器施工验收?GB50254-96
低压电器是低压线路控制糸统及电器成套装置中的主要根底元器件。根本类型有：开关及型转换开关、熔断器、自动空气开关、控制器、接触器、起动器、继电器、主电器、电阻器、变阻器、调整器和电磁铁等。
安装的低压电器型规格应符合要求。
电器的外观检查应完好安装结实、平整、符合设计及要求。
电器的接零或接地连接可靠。
通电后应符合以下要求:
.1操作时,动作应灵敏。
.2电磁糸统无异常响声。
.3线圈及接线端头允许温升不超过规定。
验收时应提供的资料和:变更局部的实际施工图；变更局部的证明；随提供的说明书；试验记录；合格证；安装图纸；绝缘电阻和耐压试验记录；经调整、整定的低压电器调整记录。
4.3照明装置
照明装置安装应符合?电气装置安装工程电气照明施工及验收?GB50259-96。
4.3．1照明装置到货后应检查技术是否齐全、型规格及外观质量应符合设计要求和规定。灯具配件应齐全无机械损伤、变形、油漆剥落、灯罩破损等现象。
4.3.2成排安装的灯具开关、插座、其中心轴线、垂直偏向、距地高度应符合要求。
4.3.3大型灯具机吊扇等安装用的吊钩预埋件必须埋设结实、吊扇、吊杆及其销钉的防松、防振装置齐全、可靠。
4.3.4暗装开关、插座的盖板应紧贴墙面四周无缝隙工厂罩弯灯、防爆弯灯的吊攀齐全固定可靠；电铃、光字牌等讯响显示装置部件完好动作正确讯响显示明晰；灯具及其控制开关工作正常。
4.3.5配电箱(盘、板)的安装和回路编符合要求位置正确部件齐全箱体开孔适宜切口整齐；暗式配电箱盖紧贴墙面；零线经汇流排〔零线端子〕连接无绞接现象；箱体〔盘板〕油漆完好。
4.3.6导线与器具的连接应结实严不伤芯线压板连接时压紧无松动螺栓连接时在同一端子上导线不超过两根防松垫圈等配件齐全。
4.3.7开关切断相线、螺口灯的相线应接在中心触点的端子上同样用处的三相插座接线相序排列一致。单相插座的接线面对插座右极接相线左极接零线单相三孔、三相四孔插座的接地〔接零〕线接在正上方插座的接地〔接零〕线单独敷设不与装工作零线混淆。
4.3.8验收时应提交的和资料：变更设计局部的实际施工图；变更设计的证明；制造厂提供的说明书、试验记录、合格证件及安装图纸等技术；安装技术记录〔包括隐蔽工程记录〕；试验记录〔包括大型灯具过载起吊试验记录〕。
4.4和火灾危险环境的电气安装
和火灾危险环境的电气安装应符合?电气安装工程和火灾危险环境电气装置施工及验收?GB50257-96
4.4.1设备和器材均应符合现行技术的规定并有合格证、防爆标志。
4.4.2防爆电气设备的铭牌中；必需标检验签发的防爆合格证。
4.4.3防爆电气设备的类型、级别、组别应附合设计。
4.4.4防爆电气设备的外壳；应无裂纹、损伤。接线盒 盖应结实；且固定螺栓及防松装置应齐全。
4.4.5防爆充油型电气设备的油箱等不应渗油油面高度应等合规定。
4.4.6电气设备多余的进线口应按规定做好封。电气线路的封装置安装应附合规定。
4.4.7平安火花型电气设备的配线工程其线路走向；标示应符合设计；线路应有天蓝色的标志。
4.4.8电气装置的接地或接零,应符合设计;防静电接地、应符合设计要求。
4.4.9防爆电气设备在试运行前应进展以下检查：
4.4.9.1检验进入通风、充气糸统和电气设备内的空气或气体；不得含有性混合物及其它有害物质。
4.4.9.2在化工试车起动定子铁芯外径大1mm,且起动困难的防爆平安型电机〔如风机等〕之前；应检验电机周围气体内含有性混合物的浓度；不得到达下限浓度。
4.4.10防爆电气设备在运行中除应遵守有关运行中的规定外尚应符合以下要求：防爆电气设备外壳的温度不得超过规定值；防爆电气设备的起动时间不得超过规定的时间；防爆通充气型电气设备的出风口应无火花吹出。出口气体的温度不应超过规定值。当降低风、气压时微继电器应可靠动作。
4.4.11验收时应提交的资料和:变更设计局部的实际施工图;变更设计的证明;制造厂提供的说明书;试验记录;合格证件及安装图纸等技术。
4.5接地安装
接地安装应符合?电气装置安装工程接地施工及验收?GB50169-2006
4.5.1设置在危险场所的电气设备(包括挪动设备)的金属外壳、金属构架、金属电线及其配件、电缆保护、电缆的金属护套等非带电裸露金属局部均应接地。
4.5.2引入危险场所的架空线在入口处必需接地或多点重复接地。
4.5.3在危险场所中,凡消费、贮存、输送物料过程中有可能产生静电的道、送风道设备均应做防静电接地。
4.5.4接地网的连接采用搭接焊搭接长度不小于扁钢宽度的2倍；三棱焊接焊口无虚焊焊口补刷沥青漆。
4.5.5接地装置在回填前应由专业监理工程师到现场检查确认后方可回填；并及时绘制隐蔽工程记录。
验收时应提交的资料和:变更设计局部的实际施工图;变更设计的证明;制造厂提供的说明书;试验记录;合格证件及安装图纸等技术。
4.6电气阴极保护系统的安装
相关
SY/T0088-1995 钢制储罐罐底外壁阴极保护技术
SY/T0036-2000 埋地钢制道强迫电流阴极保护设计
SY/T0007-1999 钢制储罐及道腐蚀控制工程设计
SY/T0007-2000 钢制道和储罐腐蚀控制工程设计
GB4948-2002 铝-锌-铟系合金牺牲极
防爆接线箱的防爆等级不低于Exd IIAT3并合格证齐全连接封口和箱体应该是浇注一体的；牺牲极外表严禁沾染油污和油漆；恒电流仪调试应符合技术要求；钛导电带的重量不能低于51g／m宽厚应满足12.1×0.9㎜；电缆应有资质的消费厂家提供并有合格证；Cu/CuSO4 参比电极和锌参比电极的整体构造完好外观无破损；MMO极带应不低于12.5g／m的重量宽厚应满足6.35×0.635㎜的要求
4.6.2网状极的安装
在沙层上挖出〔深〕150㎜×〔宽〕200㎜间距为8米的钛导电沟与其垂直挖出等深等宽间距2米的MMO极代沟两沟分别铺设钛导电带和MMO极带两带穿插点用专用点焊机施行点焊并要求结实可靠。所有导电带两端间隔 圈梁内壁为100-200㎜。在MMO极带上铺设每米2公斤的焦炭粉。
注意防止MMO极带在沙层中拖拉防止极外表涂层受损。
4．6.3极电缆专用接头的安装
4.6.3.1在极网上找到并标识极电缆专用接头位置。每个十万方原油储罐有8个电缆专用接头。
4.6.3.2在电缆专用接头位置处将电缆接头上的钛连接片与钛导电带点焊每处焊点至少2个。焊接点应充分熔融且结合严。
4.6.3．3电缆专用接头焊接完毕铺设极电缆〔规格：VV22 1X10mm2〕按设计指定方位在砂垫层中开挖极电缆沟电缆沟深度100mm。极接头电缆在沙层中铺设并通过圈梁上的电缆预留引出罐外。为防止沙层沉降拉断电缆极电缆铺设时留有一定的松弛度。
参比电极的安装
每台十万原油储罐安装4支Cu/CuSO4 参比电极和4支锌参比电极。
.1 铜/硫酸铜参比电极的安装:
.2 将Cu/CuSO4 参比电极放入预先用淡水配制的CuSO4 溶液中浸泡24 小时。
.3 将浸没电极的CuSO4 溶液倒入填料包搅拌成均匀稠泥状再将侵泡过的电极埋放于回填料包 扎好包装袋参比电极电缆线留在袋子外面。
.4 按设计指定位置找到Cu/CuSO4 参比电极的埋设位置在砂垫层中挖出长宽各500 ㎜、深400 ㎜的砂坑将参比电极连同填包料埋设于坑中再向坑中浇30 ㎏淡水保证电极与周围砂层之间的导电性。
.5 将φ200×4、长度350 ㎜的PVC 套从直径方向锯开把锯开后的PVC 套沿Cu/CuSO4 参比电极长度方向罩住PVC 套顶部距砂垫层外表间隔 100 ㎜左右。
.6 4 个Cu/CuSO4 埋设完毕铺设参比电极电缆〔规格：VV1X10mm2〕：按设计指定方位在砂垫层中开挖参比电极电缆沟电缆沟深度100 ㎜。参比电极电缆在沙层中铺设并通过圈梁壁上的电缆预留引出罐外。为防止沙层沉降拉断电缆极电缆铺设时留有一定的松弛度。
锌参比电极的安装:
锌参比电极的安装程序同上但锌参比电极上部不用PVC 套罩住。
通过钢套把八根极电缆、八根参比电极电缆引入罐外土壤中。电缆需临时遮盖防护以防其它作业施工时损伤电缆。
4.6.6 阴极通电点、测试点的安装
阴极电缆〔规格：VV22 1X25mm2〕、测试电缆〔规格：VV1X10mm 2〕上的加强板焊接在圈梁预留附近罐底板边缘上方加强板四周满焊。加强板及其四周焊缝涂覆环氧砂浆。阴极电缆、测试电缆通过钢套引入圈梁外土壤中：阴极电缆与极主电缆同沟埋设至阴极保护设备间测试电缆引到防爆测试接线箱。
4.6.7 防爆接线箱的安装
防爆接线箱的加工符合有关要求且箱体外表明显位置有防爆标志其作用是把来自极网上的八根极电缆在接线箱内汇流后再引出一根极主电缆到阴极保护设备间。防爆接线箱底部穿线孔处装有电缆锁头电缆锁头与电缆根数一一对应。防爆接线箱安装在圈梁预留处间隔 圈梁外壁1.5～1.8 米其顶部比圈梁顶部低0.25 米。防爆接线箱安装在坚硬的地基上底部灌注混凝土固定。
4.6.8 防爆测试桩的安装
防爆测试桩的作用是将环墙内的八根参比电极电缆、一根测试电缆接到防爆测试桩内对应的接线柱上便于阴极保护效果测试。其安装位置、进线、固定方式同防爆接线箱的安装。
4.6.9 阴极电缆、极主电缆的敷设
罐根底外部的阴极电缆、极主电缆采用同沟直埋方式其敷设要求应当符合图集?35KV及以下电缆敷设?〔94D101-5〕的有关规定埋设深度不小于0.8米电缆上部铺沙盖砖。电缆的详细走向详见阴极保护系统电缆总平面布置图。
4．6.10 罐内铝合金牺牲极的安装
每座十万方原油储罐内底板安装185块25㎏/块铝合金牺牲极。牺牲极在罐底板按各指定圆周环形均布其安装过程如下：
4.6.10．1在罐内涂料涂覆之前在安装牺牲极位置处焊接极支架两支架间距770㎜极支架与罐底板采用电焊连接四周满焊。
4.6.10.2用手动砂轮或钢刷均匀打磨极工作外表及铁脚附着的油污及氧化物。
.3罐内涂料涂覆之后充水试压前将牺牲极铁脚与极支架采用电焊连接四周满焊。不得有虚焊和明显错位焊后除掉焊渣。
.4焊接点补伤：先将极支架、极铁脚外表及焊缝除尘、除油污然后涂装与原防腐层一样的防腐材料。焊缝和极支架、铁脚涂刷两道防锈漆涂刷外表平整、粘结严、无皱褶等缺陷。注意不得将油漆和其它污染物涂刷到极工作面上。详见牺牲极阴极保护系统平面布置图QZ-CP-INS-06。
恒电流源设备安装
恒电流源是储罐外加电流阴极保护系统的供电设备每台储罐设置一台75A/75V 恒电流源。恒电流源正极接极电缆、负极接阴极电缆机壳接地。恒电流源的输出电压、电流通过专用模块向中控室传输。恒电流源的验收、存放、安装、调试必须严格按照说明书的有关规定执行。
阴极保护系统的调试及开工验收
阴极保护系统调试
阴保间建成且可以供电设备、电缆安装完毕油罐内有液体〔如充水试压间〕
等条件具备后可以进展原油储罐阴极保护系统调试：
.1通电调试前首先对罐外底板的自然电位进展测量；
4.6.12.2检查外加电流阴极保护系统的接线无误后逐渐加大恒电流源的输出电流同时测量罐外底板的阴极保护电位测量与自然电位的测试一样直至罐底板保护电位全部负于-0.85VCSE；
4.6.12.3设备连续运行48 小时后再进展极化电位的测量全部到达SY/T0088-95?钢制储罐罐底外壁阴极保护技术?后稳定设备输出保持设备正常运行。
4.6.12.4按SY/T0088-95?钢质储罐罐底外壁阴极保护技术?对整个调试过程做详细记录。
4.6.13 阴极保护工程开工验收
阴极保护系统调试完毕按相关要求编写开工资料报请甲方及监理申请阴极保护系统开工验收。
储罐外底外加电流阴极保护系统工程开工验收按照 SY/T0088-95?钢质储罐罐底外壁阴极保护技术?有关要求执行。储罐内底/壁牺牲极阴极保护系统工程开工验收按照GB4948-2002 ?铝-锌-铟系合金牺牲极?有关要求执行。
验收时应提交的资料和:变更设计局部的实际施工图;变更设计的证明;制造厂提供的说明书;试验记录;合格证件及安装图纸等技术。
4.7高杆灯的安装
相关
GB50057-94 ?建筑防雷设计?
GB50171-92?电气装置安装工程盘、柜及二次回路接线施工及验收?
GB50303-2002?建筑电气工程施工质量验收?
GB50257-96?电气装置安装工程和火灾危险环境电气装置安装施工及验收?
GB50169-2006?电气装置安装工程接地装置施工及验收?
GB50057-94 ?建筑防雷设计?
GB50058-93 ?和火灾危险环境电力装置设计?
94D101-5?35KV及以下电缆敷设?
03D501-4?接地装置安装?
99D501-1?建筑物、构筑物防雷设施安装?
94D401-3?和火灾危险环境电气线路和电气设备安装?
03D501-3?利用建筑物金属做防雷及接地装置安装?
4.7.2根据装车和装箱仔细清点全部构件。检查构件是否破损、弯曲、扭曲锌层是否破坏。每节杆体上的标牌标明杆体的类型、定单、分段数。在杆体内侧用彩笔标明了杆体的重量。校核发货是否正确吊车吊装才能是否足够。根据图纸上提供的和最小套接长度在杆体上做好标记供套接时使用。
4.7.3提早厂家让厂家安排人员现场指导安装。
4.7.4灯杆的拼接和吊装就位。注意杆体与程度之间垂直度在3‰内。
4.7.5拼接灯盘
采用起重吊将灯盘抱杆组装成一体；将灯盘用螺栓拼接注意保证拼接平整。
4.7.6安装防爆控制箱
4.7.7安装钢丝绳注意钢丝绳与电缆不能绞合。
4.7.8安装灯盘上的接线箱并接上电缆注意电缆穿入箱体要保证封良好。
4.7.9安装灯具连接配线。将连接线排列整齐用扎带捆扎固定。调下灯架的程度度。
加光滑油：向升降机构齿轮箱中加适量机油钢丝绳及滑轮处加光滑油。
4.7.10通电调试
在确保所有电器及灯具连接正确后盖上防爆电器的盖板〔注意保护隔爆面〕后通电调试。
4.7.11防雷接地装置
高杆灯灯杆的顶部设有避雷针。整个接地系统由避雷针、灯杆、接地极和接地连接扁钢构成。保证接地系统各部件之间要结实连接并有防松措施在易损伤之处还需增加防护装置。所有零件均要热镀锌处理。整个接地系统的接地电阻要保证不大于10欧姆。
验收时应提交的资料和:变更设计局部的实际施工图;变更设计的证明;制造厂提供的说明书;试验记录;合格证件及安装图纸等技术。
第五章 主要平安防护措施
平安监理是建立监理的重要组成局部是对施工过程中平安消费状况所施行的监视理。在工程监理工作中始终要把质量和平安作为监理工作的重点来抓。建立建全平安防护措施。
电气安装工程平安防护措施：
5.1 高空作业
对于悬空作业尚无立足点必须适当建立结实的立足点如操作平台、脚手架或吊蓝等方可施工。凡作业用的索具、脚手架、吊蓝、平台等设备均必须经过技术部门鉴定合格前方可采用。
5.2 穿插作业
穿插施工时不得在同一垂直方向上同时操作下层作业的位置必须处于上层高度确定的可能坠落的范围半径以外。不符合此条件中间应设置平安防护装置。
5.3 雨雪后施工
雨雪过后在设备、电缆桥架上施工要有防滑措施且经检查确认无误前方可施工。
5．4严格检查临时电源的导线是否有破损露电现象。防止施工机械和车辆通行造成破坏临时电源的导线、电缆、安装保护接地、故障断电装置。
附：电气安装工程质量监理工作流程图
电气安装工程质量监理工作流程图
按开工要求填写各栏目并附上：
·电气施工组织设计方案
·电气上岗人员及证件
·施工、检测仪表设备工具、数量品种
·资质证件
参加图纸会审核查仪表图纸及土建、水暖图纸有无矛盾
监理工程师
填写开工申请
承 包 人
审核内容：
·承包人、分包人的仪表安装资质证件
·电气安装人员的上岗证件
·旋工组织设计方案等
审核结果
审 核 开 工 申 请
监理工程师
承包人修改完善
不合格
审核结果
按设计要求进展验收检查仪表器材必要时对作仪表性能测试
监理工程师或监理试验工程师
制作零部件、预埋件及隐蔽工程
承 包 人
电气器材检查验收内容：
电缆、电线、材.槽板.低压电器.灯具等型.规格.外观质量.材料性能、
制造厂提供的质保书;试验技术 ; 合格证.
返修、退换
不合格
合
格
现场验收制作的零部件、预埋件及隐蔽工程
监理工程师
验收结果
验收结果
验收结果
设备开箱验收
业主、承包人
监理工程师
安装现场验收〔土建与安装中间交接验收〕
仪表承包人
监理工程师
隐蔽验收单签证零部件制作认可
监理工程师
返 工
不合格
设备开箱检查内容：
电气设备.盘、箱、
DCS电源.盘箱柜型
规格
合格证、消费答应证
出厂试验、
明书等
零部件、电气元器件
备品备件是否完备
外观质量.防爆等级.
部件、设备准备安装
整改
供货方解决
不合格 不合格
合 合
验收结果
电气设备安装质量验收
监理工程师
电气设备安装
承 包 人
格 格
电气设备安装内容:
变压器安装.
互感器安装.
母线安装.
盘柜安装.
高压电气安装:断路器安装;高压隔分开关安装;电容器安装.
电缆安装
低压电器安装、
防雷接地安装、
高杆灯安装
阴极保护及相关工程安装
返工
不合格
合
审核人结果
按规定进展直测〔或现场监测〕、审查试验
监理工程师
电气调整试验、交接试验
承 包 人
设备缺陷由供货方找消费厂解决
设备安装质量中间验收签证
监理工程师
格
电气设备安装调试:
变压器安装调试.
互感器安装调试.
母线安装调试.
盘柜安装调试.
高压电气安装调试;断路器安装调试高压隔分开关安装调试;电容器安装调试.
电缆安装调试
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
