建筑给水排水设计任务书.docx

目 录
第一章 设计说明书 2
1.1设计依据 2
1.2设计概况 2
1.3设计范围 2
1.4 设计成果 3
第二章 设计说明书 4
2.1室内给水工程 4
2.1.1系统选择及方案比较 4
2.1.2系统组成 4
2.1.3加压设备及构筑物 4
2.2 室内排水工程 4
2.2.1系统选择 4
2.2.2系统组成 5
2.2.3 排水管道布置与敷设 5
2.3消防工程 7
2.3.1系统选择 7
2.3.2系统组成 7
2.3.3消火栓系统管网布置 7
2.3.4消火栓的布置原则 8
2.3.5消防水泵接合器 9
第三章 设计计算书 11
3.1 给水设计计算 11
3.1.1 竖向分区 11
3.1.2 用水量标准及各区用水量计算 11
3.1.3 管网水力计算 11
3.2 消防设计计算 18
3.2.1消火栓的选定 18
3.2.2消火栓系统的组成 18
3.2.3贮水池的贮水容积计算 18
3.2.4消火栓系统的计算 18
3.3 排水设计计算 23
3.3.1 排水系统选择 23
3.3.2系统中卫生器具当量表3-1 23
3.3.3 排水系统水力计算 23
主要参考文献 28

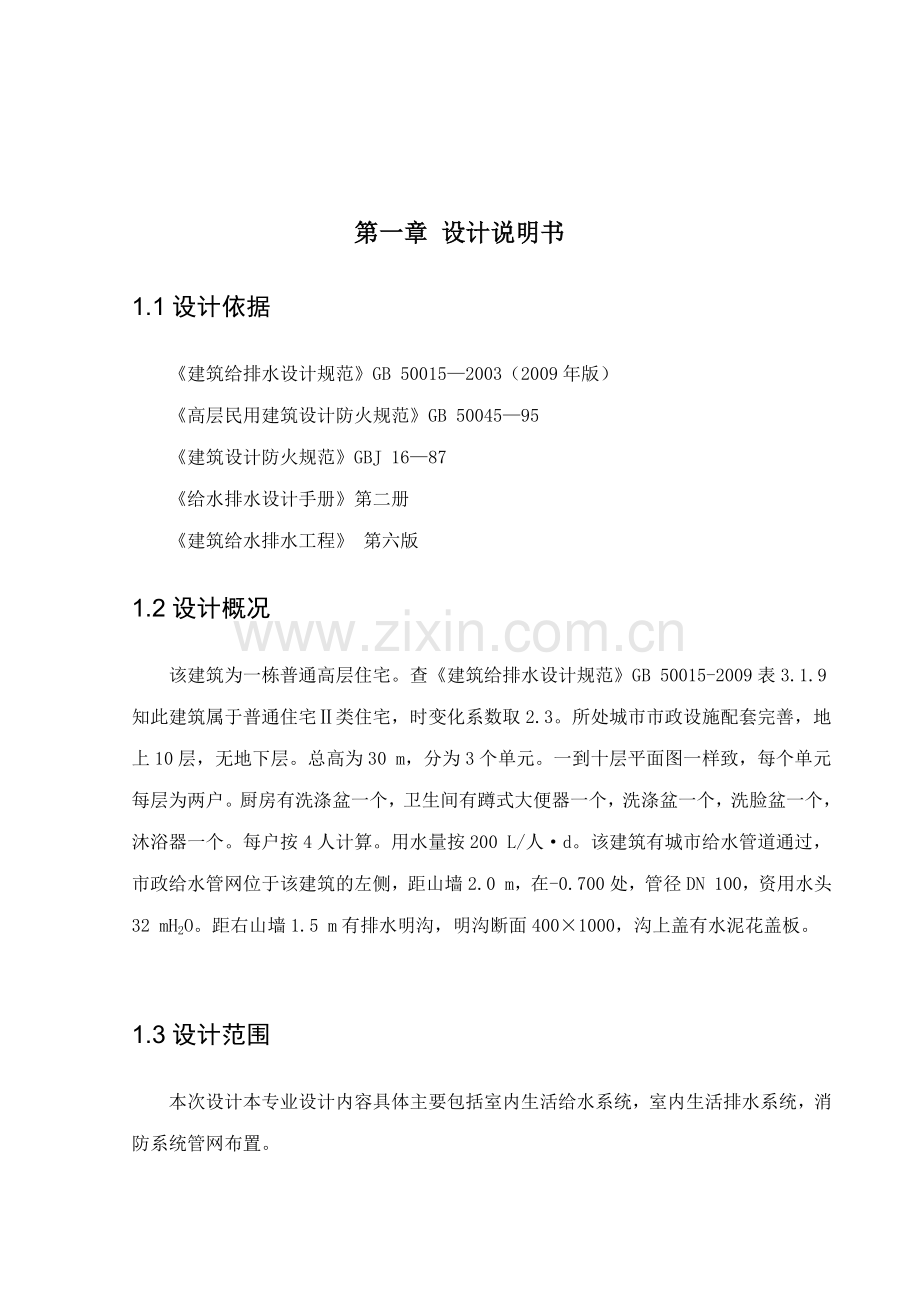

第一章 设计说明书
1.1设计依据
《建筑给排水设计规范》GB 50015—2003（2009年版）
《高层民用建筑设计防火规范》GB 50045—95
《建筑设计防火规范》GBJ 16—87
《给水排水设计手册》第二册
《建筑给水排水工程》 第六版
1.2设计概况
该建筑为一栋普通高层住宅。查《建筑给排水设计规范》GB 50015-2009表3.1.9知此建筑属于普通住宅Ⅱ类住宅，时变化系数取2.3。所处城市市政设施配套完善，地上10层，无地下层。总高为30 m，分为3个单元。一到十层平面图一样致，每个单元每层为两户。厨房有洗涤盆一个，卫生间有蹲式大便器一个，洗涤盆一个，洗脸盆一个，沐浴器一个。每户按4人计算。用水量按200 L/人·d。该建筑有城市给水管道通过，市政给水管网位于该建筑的左侧，距山墙2.0 m，在-0.700处，管径DN 100，资用水头32 mH2O。距右山墙1.5 m有排水明沟，明沟断面400×1000，沟上盖有水泥花盖板。

1.3设计范围
本次设计本专业设计内容具体主要包括室内生活给水系统，室内生活排水系统，消防系统管网布置。
1.4 设计成果
1 设计说明书、计算书
2 给水、排水、消防平面布置图一张
3 给水系统图一张
4 排水系统图一张
5 消防系统图一张
6 卫生间、厨房大样图一张

第二章 设计说明书
2.1室内给水工程
2.1.1系统选择及方案比较
室外给水管网常年可用水头有0.35 Mpa，可以考虑直接向较低的几层供水。经过方案的比较，室内给水系统采用分区供水方式，分为高、低二个区，高区（6-10层）采取上行下给供水方式，即市政管网——>地下贮水池——>水泵——>屋顶水箱——>高区各层用水点。低区（1-5层），采用下行上给供水方式，即市政管网直接供地区各用水点。
2.1.2系统组成
该建筑给水系统包括引入管﹑水表节点﹑给水管网和附件，此外，加压泵﹑屋顶高位水箱。
2.1.3加压设备及构筑物
加压泵采用两台。其中，一用一备。屋顶设生活给水水箱。
2.2 室内排水工程
2.2.1系统选择
因为该建筑所排出污水的污水性质、污染程度、结合室外排水系统体制，及所处城市市政设施比较完善，污水处理厂运行良好，所以采用污废水合流制排水系统。由于污水立管的水流流速大，而污水排出管的水流流速小，在立管底部管道内产生正压值，这个正压值能使靠近立管底部的卫生器具内的水封遭受迫坏，卫生器具内发生冒泡、满溢现象，严重影响使用。因此本设计采用了排水立管上设置专用通气管，情况大为改观，立管底部负压通过专用通气管而释放、平衡。
2.2.2系统组成
卫生器具、排水横支管、排水立管、排水横干管、通气管、排出管、检查井、清扫口。
2.2.3 排水管道布置与敷设
1.布置与敷设的原则：
(1) 排水畅通，水力条件好；
(2) 使用安全可靠，不影响室内环境卫生；
(3) 总管线短，工程造价低；
(4) 占地面积小，美观；
(5) 施工安装、维护管理方便；
(6) 保护管道不受破坏。
2.排水立管的布置与敷设：
(1) 立管应靠近排水量大，水中杂质多，最脏的排水点处。
(2) 立管不得穿过卧室、病房，也不宜靠近与卧室相邻的内墙。
(3) 立管宜靠近外墙，以减少埋地管长度，便于清通和维修。
(4) 立管应设检查口，其间距不大于10m，但底层和最高层必须设。平顶建筑物可用通气管顶口代替最高层的检查口。检查口中心至地面距离为1m，并应高于该层溢流水位最低的卫生器具上边缘0.15m。
3.排水横支管的布置与敷设：
(1) 排水横支管不宜太长，尽量少转弯，一根支管连接的卫生器具不宜太多。
(2) 横支管不得穿过沉降缝、烟道、风道。
(3) 横支管不得布置在遇水易引起燃烧、爆炸或损坏的原料、产品和设备上面，也不得布置在食堂、饮食业的主副食操作烹调的上方。
(4)横支管与楼板和墙应有一定距离，便于安装和维修。
(5)当横支管悬吊在楼板下，接有2个及2个以上大便器或3个及3个以上卫生器具时，横支管顶端应升至上层地面设清扫口。
4.排水横干管与排出管的布置与敷设：
(1)排出管以最短的距离排出室外，尽量避免在室内转弯。
(2)建筑层数为5～6层，并且排水立管仅设置伸顶通气管时，最低排水横支管与立管连接处距排水立管底垂直距离若小于0.75 m，则底部横管需单独排出。
(3)埋地管不得布置在可能受重物压坏处或穿越生产设备基础。
(4)埋地管穿越承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m。
(5)湿陷性黄土地区的排出管应设在地沟内，并应设检漏井。
(6)排出管与室外排水管连接处应设检查井，检查井中心到建筑物外墙的距离不宜小于3m。
5.通气系统的布置与敷设：
(1) 生活污水和散发有害气体的生产污水管道应设伸顶通气管。
(2) 通气管需高出屋面不小于0.3m，但应大于积雪深度，上人屋面应大于2m。
(3) 连接4个及4个以上卫生器具，且长度大于12M的横支管和连接6个及6个以上大便器的横支管上要设环形通气管。
(4) 对卫生、安静要求高的建筑物内，生活污水管道宜设器具通气管。
(5) 器具通气管和环形通气管与通气管连接处应高于卫生器具上边缘0.15m，按不小于0.01的上升坡度与通气立管连接。
(6) 专用通气立管每隔2层，主通气管每隔8～10层设结合通气管与污水立管连接。结合通气管下端宜在污水横支管以下与污水立管以斜三通连接，上端可在卫生器具上边缘以上不小于0.15m处与通气立管以斜三通连接。
(7) 专用通气立管和主通气立管的上端可在最高层卫生器具上边缘或检查口以上不小于0.15m处与污水立管以斜三通连接，下端在最低污水横支管以下与污水立管以斜三通连接。
(8) 通气立管不得接纳污水、废水和雨水，通气管不得与通风管或烟道连接。

2.3消防工程
2.3.1系统选择
据《建筑设计防火规范》8.6.2.3 室内消火栓栓口处的静水压力应不超过80m水柱，如超过80m水柱时，应采取分区给水系统。消火栓栓口处的水压力超过50m水柱时，应设减压设施。所以根据实际情况,该消火栓系统可以不分区。
屋顶设给水水箱，一旦发生火灾时先由生活水箱供水作为初期灭火之用。
设消防水泵，作为后续灭火供水。
2.3.2系统组成
消防系统主要由消防泵，消防管网，消火栓，减压阀，水泵接合器组成。
2.3.3消火栓系统管网布置
1．室内管道布置成环状，环状管网的进水管的引入管成两条，当其中一根发生故障时另一只进水管保证消防用水量和水压的要求。
2．保证同层相邻两个消火栓的充实
水柱同时到达被保护范围内的任何部位，每根消防竖管的管径应按通过的流量计算确定，但不应小于100mm,以保证消防车通过水泵结合器向室内供水的可能性.
3．高层建筑室内消防给水管网上应采用阀门分成若干独立段,已被检修.阀门的布置应使管道检修时关闭停用的立管不超过一条,消防管网阀门应经常处于开启状态,并应设有明显的起闭标志,信号火灾阀门开启后进行铅封.
4．高层建筑室外设置水泵结合器,当室内消防水泵发生故障或遇大火室内消防水量不足时,供消防车从室外消火栓,消防储水池取水,通过水泵结合器将水送到室内消防给水管网.水泵结合器的设置数量按室内消防水量计算确定,采用两个,以利安全.
5．水泵结合器应有明显的标志.并设在便于消防车使用的地点,其周围15--40m.范围内设置消防水池，水泵结合器本次设计采用地下式。
2.3.4消火栓的布置原则
消火栓的合理布置，直接关系到扑救火灾的效果。因此，高层建筑的各层包括和主体间相连的附属建筑均应合理设置消火栓。
1．室内消火栓应布置在明显，易于取用的地方，严禁伪装消火栓。消防电梯前室应设消火栓。
2．消火栓应保证同层相邻两个消火栓的水柱同时到达室内任何部位
3．消火栓的水枪充实水柱长度应根据建筑物层高和选定的水枪设计流量通过水力计算确定。根据消防经验，对建筑高度不超过100m的高层建筑，充实水柱长度不应小于10m。
4．消火栓口之径。高层建筑室内消火栓口之径应为65mm，水带长度不应超过25m，水枪喷嘴口径不应小于19mm。同一层建筑内，应采用同一型号，规格的消火栓和与其配套的水带及水枪
5．消火栓口距地面的高度为1.1m，栓口出水方向宜向下或与设置消火栓的墙面垂直。
6．高层建筑屋顶应设置一个装有压力显示装置的检验消火栓，以利于经常检查消火栓系统是否能正常运行，同时也可用于扑救相邻建筑的火灾，保护本建筑不受其火灾威胁。检验消火栓充实水柱为10m，水带长度为25m。冬季应在屋顶出口处，水箱间采取防冻措施。
7．消火栓的间距应由计算确定，且高层建筑不应大于30m，裙房不应大于50m。
8．当消火栓口处压力大于0.5Mpa时，应在消火栓处设减压阀装置，一般采用减压阀或减压孔板用以减少消火栓前的剩余水压，是消防水量合理分配，系均衡供水，利于节水和消防人员把握水枪安全操作，也可以避免高位水箱中的消防贮水量在短时间内用完。
2.3.5消防水泵接合器
水泵结合器是消防车往室内管网供水的接口。水泵结合器一端由室内消火栓给水管网最底层引至室外，另一端进口可供消防车或移动水泵站加压向室内管网供水。
发生火灾时，如遇以下几种情况，均可采用消防车从室外消火栓取水，通过消防水泵接合器向室内消防给水管网供水：
(1) 室内消防水泵发生故障时；
(2) 室内遇大火，消防用水不足时；
(3) 室内消防用水不足，虽然消防水泵工作正常，但需向位于建筑物内的消防水池补充水。
水泵接合器的设置位置：
(1) 便于消防车消防水泵使用；
(2) 设在室外，并不妨碍交通；
(3) 与建筑物外墙有一定的距离，一般不小于5m；
(4) 离室外消火栓或消防水池不太远，一般为15-40m。
消防水泵接合器的间距不小于20m。每套消防水泵接合器均与室内消防管网直接连接。
水泵结合器与室内管网的连接管，设有:
(1) 阀门: 用于开启使用水泵结合器;
(2) 止回阀：防止室内管网内的水向外倒流;
(3) 安全阀：防止消防车送水压力过高，破坏室内消火栓给水系统。安全阀的定压高于室内最不利点消火栓要求的压力。
水泵接合器及其附件，其工作压力在设计上满足室内消防给水管网的分区要求。
消防水泵接合器外形与消火栓外形设有明显的区别。

第三章 设计计算书
3.1 给水设计计算
3.1.1 竖向分区
室外给水管网常年可资用水头有0.35Mpa，可以考虑直接向较低的几层供水。经过方案的比较，室内给水系统采用分区供水方式，分为高、低两个区，高区（6-10层）采取上行下给供水方式，即市政管网——>贮水池——>水泵——>屋顶水箱——>高区各层用水点。低区（1-5层），采用下行上给供水方式，即市政管网直接供低区各用水点。
3.1.2 用水量标准及各区用水量计算
水量标准及用水量见表3—1.1和表3—1.2。
高区用水量计算表 表3—1.1
名称
用水单位数
用水定额
Qd
(L/d)
时变系数
(Kh)
供水时间
住宅居民
456=120人
200L/(人·d)
24000
2.3
24
低区用水量计算表 表3—1.2
名称
用水单位数
用水定额
Qd
(L/d)
时变系数(Kh)
供水时间
住宅居民
456=120人
200L/(人·d)
24000
2.3
24
3.1.3 管网水力计算
1．住宅建筑的生活给水管道的设计秒流量，应按下列步棸和方法计算：
(1) 据《建筑给排水设计规范》3.6.4-1计算出最大用水时卫生器具给水当量平均出流概率：
%
式中——生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）
——最高用水日的用水定额
m——每户用水人数；
——小时变化系数
——每设置的卫生器具给水当量数
T——用水时数（h）
0.2——一个卫生器具给水当量的额定流量（L/s）
(2) 根据计算管段上的卫生器具给水当量总数，按3.6.4-2式得出该管段的卫生器具给水当量的同时出流概率：
（%）
式中U——计算管段的卫生器具给水当量同时出流概率（%）
——对应不同的系数，查附录C中表C
——计算管段的卫生器具给睡当量总数。
(3) 根据计算管段上的卫生器具给水当量同时出流概率，按3.6.4-3式计算得计算管段的设计秒流量：
=0.2·α·+k
式中——计算管段的设计秒流量（L/s）
注： 为了计算快速、方便，在计算出u 后，即可根据计算管段的n值从附录D的计算表中直接查得给水设计秒流量。该表可用内差法。
当计算管段的卫生器具给睡当量总数超过表D中的最大值时，其流量应取最大用水时平均秒流量，即
如计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。
如计算值大于该管段上安装的卫生器具给水额定流量的累加值，应按给水器具给水额定流量的累加值作为设计秒流量。
垃圾间给水立管设计秒流量：

qg——计算管段的设计秒流量，L/S；
Ng——计算管段的卫生器具给水当量总数按表
3—1.4采用；
α——根据建筑用途而定的系数，应按表3—1.3采用。
根据建筑用途而定的系数值 表3—1.3
`
α值
普通住宅
有大便器、洗涤盆和无淋浴设备
1.05
有大便器、洗涤盆和淋浴设备
1.02
有大便器、洗涤盆、淋浴设备和热水供应
1.10
该建筑物中所涉及卫生器具给水的额定流量、当量、支管管径和流出水头 3—1.4
序号
给水配件名称
额定流量
（L/s）
当量
支管管径
（mm）
最低工作压力
(MPa)
1
厨房洗涤盆水龙头
0.14
0.7
15
0.05
2
洗脸盆水龙头
0.10
0.5
15
0.05
3
淋浴器
0.10
0.5
15
0.05
4
大便器
0.10
0.5
15
0.02
5
卫生间洗涤盆水龙头
0.14
0.7
15
0.05
3．贮水池与高位水箱的设置计算
(1) 贮水池有效容积，其生活用水调节量和共处量的变化曲线经计算确定，资料不足时可按最高日用水量的15%-20%确定。
有效容积为：Qd ×20%=48×20%=9.6m3 贮水池可取10m3
(2) 高位水箱的设置与计算
高位水箱容积计算
由水泵联动提升进水的水箱的生活用水调节容积，不宜小于最大用水时水量的50%。
屋顶水箱容积：QH/2=4.6/2=2.3m3 所以可取3m3。
高位水箱设置高度
由系统计算草图以及初步计算结果可知，最不利点为立管B十层用户支管上的淋浴喷头，最不利点的工作压力为0.05MPa，标高为28.8m，水箱底的设置高度取
28.8+5.0=33.8m
4．高区给水水力计算
(1) 系统计算草图符在设计计算书之后，由于建筑AC结构一样，B单元户型也一样，所以只需计算一个单元的立管。
(2) 高区给水水力计算表，见表3—1.6。计算草图见3-2。

(3)高区静水压力校核
给水高位水箱最低点的标高为35.7m，第十层卫生器具的标高为28.8m
由表及图可知h=35.7-28.8=6.9m=69KPa
H2=1.3×∑hy=1.3×14.33=18.63KPa
H4=50KPa
即H2+H4=18.63+50=68.63KPa
h≥H2+H4
水箱安装高度满足要求。
5．底区给水水力计算
(1) 水力计算及管径的确定
低区由市政管网直接供水，一共五层，低区给水管网计算草图符在设计计算书之后。经初步计算及草图可知，最不利用水设施为5层淋浴喷头。水力计算见表3—1.7计算草图见图3-2。
低区给水水力计算表 ，见表3—1.7

(2) 地下室加压水泵的选择
如图所示，本设计的加压水泵是为6—10层给水管网增压，但考虑市政给水事故停水，水箱仍按短时供下区用水（上下区设连通管），故水箱容积应按1—10层全部用水确定。水泵向水箱供水不与配水管网相连，故水泵出水流量按最大时用水量4.6/h（1.28L/s）计。由钢管水力计算表可查得：当水泵出水管侧Q=1.28L/s时，选用DN70的钢管，v=0.36m/s，i=0.0580KPa/m。水泵吸水管侧选用DN50的钢管，同样可查得，v=0.59m/s，i=0.195KPa/m。
由图可知压水管长度66m，其沿程水头损失=0.0580×66=3.828KPa。吸水管长度1.5m，其沿程水头损失=0.195×1.5=0.2925KPa。故水泵的管路总水头损失为（3.828+0.2925）×1.3=5.36KPa。
水箱最高水位与底层贮水池最低水位之差：38.8-（-1.54）=40.34mO=403.4KPa。
取水箱进水浮球阀的流出水头为20KPa。
故水泵扬程=403.4+5.36+20=428.76KPa。
水泵出水量如前所述为4.6/h。
据此选得水泵IX140-32-200A，(H=41-46.5m、Q=1-2L/s、轴功率N=1.84KW)2台，其中一台备用。

3.2 消防设计计算
3.2.1消火栓的选定
19mm水枪配65mm水带，衬胶水带阻力较小，室内消火栓水带多为衬胶水带。本工程亦选衬胶水带。
3.2.2消火栓系统的组成
由消防水泵、提升泵、消防立管、消火栓、水泵接合器组成。
3.2.3贮水池的贮水容积计算
贮存在消防用水量按消防用水2h-消防流量10L/s计算，其贮水量为：
V==72m
3.2.4消火栓系统的计算
1、消火栓间距的确定
该建筑总长约57.3m，宽约14.6m，高度33.8m，按《高层民用建筑设计防火规范》GB-50045-95（2005版）第7.4.6.1条要求，消火栓的间距应保证同层任何部位有2个消火栓的水枪充实水柱同时到达。
水带长度取20m，展开时的弯曲折减系数C取0.8，消火栓的保护半径应为：
R=C·+h=0.8×20+3=19m (3.1)
式中 R——消火栓保护半径，m;
C——水带展开时的弯曲系数，一般取0.8—0.9；
——水带长度，m；
h——水枪充实水柱倾斜 时的水平投影距离，对一般建筑（层高为3—3.5m）由于两楼板间的限制，一般取h=3.0m；对于公业厂房和层高大于3.5m的民用建筑应该按计算；
——水枪充实水柱长度，m；
2 、消火栓间距的确定
S==12.16m，取13m。 (3.2)
式中：S——消火栓间距，m；
R——消火栓保护半径，m;
b——消火栓最大保护宽度，应为一个房间的长度加走廊的宽度，m。
据此应在走道上布置6个消火栓（间距<13m）才能满足要求。另外，消防电梯的前室也要设消火栓。
3 、消火栓口所需的压力计算
消火栓口所需的压力计算
(3.3)
式中 ——消火栓口的压力，；
——水枪喷嘴处的压力，；
——水带的水头损失，；
——消火栓栓口水头损失，按20计算。
水枪喷嘴处所需水压计算
(3.4)
式中 ——水枪喷嘴处的压力，；
——试验系数，与有关，此处为12，查表得为1.21；
——与水枪喷嘴口径有关的阻力系数，该处水枪喷嘴口径为19mm，对应的为0.0097；
——水枪充实水柱长度，m；
水枪喷嘴的出流量计算
(3.5)
式中 B—— 水枪水流特性系数，与水枪嘴口径有关，该处水枪喷嘴口径为19mm，查表得B为1.577；
——水枪喷嘴处的压力，；
查表知65mm水带阻力系数值为0.00172.
水带阻力损失计算
··=0.00172×20×=0.93m (3.6)
式中 ——水带的水头损失，；
——水带长度，m；
——水带阻力系数，所选的水带为衬胶的直径为65mm，查表得为0.00172。
——水枪的射流量，L/s；
所以得：=++=16.9+0.93+2=19.83mO=198.3KPa
4 、校核
设置的消防贮水高位水箱最低水位高程37.0m，最不利点消火栓栓口高程31.1m，则最不利点消火栓口的静水压力为37.0-31.1=5.9mO=59KPa。按《高层民用建筑设计防火规范》GB-50045-95（2005版）第7.4.7.2条规定，可不设增压设施。
5 、消火栓系统水力计算
按照最不利点消火栓竖管和消火栓的流量分配要求，最不利消防竖管即X1，出水枪数为2支，相邻消防竖管即，出水枪数为2支。
=++=16.9+0.93+2=19.83mO=198.3KPa
=+H（0和1点的消火栓间距）+h（0—1管段的水头损失）=19.83+3.0+0.241=23.07mO
1点的水枪射流量
=
=/B+··+2
===5.60L/s
进行消火栓给水系统水力计算时，按图3-3以枝状管路计算，配管水力计算成果见表3-1.8。
消火栓给水系统配水管水力计算表表 3-1.8
计算管段
设计秒流量
q(L/s)
管长
L(m)
DN
(mm)
V
(m/s)
i
(kPa)
i·L
(kPa)
0～1
5.2
3.0
100
0.6
0.0804
0.241
1～2
5.2+5.6=10.8
29.0
100
1.25
0.309
8.961
2～3
10.8
12.0
100
1.25
0.309
3.708
3～4
2×10.8=21.6
12.0
100
2.49
1.25
15.000
4～5
21.6+10.8=32.4
6.0
150
1.81
0.391
2.346
5～6
32.4
15.0
150
2.36
0.661
9.915
∑h=40.17KPa
说明：管材为铸铁管；
管路总水头损失为：H= 40.17×1.1= 44.19 KPa 。
消火栓给水系统所需总水压（H）应为：
H=H+ H= 31.1×10-(-1.54)×10+198.3+44.19=568.89KPa
按消火栓灭火总用水量： Q= 32.4 L/S
选消防泵25OQJ125-64/4型2台水泵，（流量35-50L/S扬程64M , N=37KW）一用一备。
根据室内消防用水量，应设置三套水泵接合器。
6 、消防水箱
消防贮水量按存贮10min的室内消防水量计算。
=··60/1000=20×10×60/1000=12.0
选用标准图：S151（一）15方形给水箱，尺寸为3600mm×2400mm×2000mm。满足《高层民用建筑设计防火规范》GB50045-95（2001版）第7.4.7.1条规定。
消防水箱内的贮水由生活用水提升泵从生活用水贮水池提升充满备用。
7、 消防贮水池
消防贮水按满足火灾延续时间内的室内消防用水量来计算，即=20×2×3600/1000=144。

3.3 排水设计计算
3.3.1 排水系统选择
(1)因为该建筑所处城市市政设施比较完善，污水处理厂运行良好，所以采用污废水合流制排水系统。
(2)因为该建筑层数为10层，所以分别采用由1根排水立管和1根通气立管组成的双立管排水系统。
3.3.2系统中卫生器具当量表3-1
该建筑物中所涉及卫生器具排水的流量、当量和排水管的管径、最小坡度 表3-1
序号
给水配件名称
排水流量
（L/s）
当量
支管管径
（mm）
最小坡度
1
住宅厨房洗涤盆水龙头
1.00
3.0
50
0.025
2
洗脸盆水龙头
0.25
0.75
32-50
0.020
3
卫生间水龙头
1.00
3.0
50
0.025
4
淋浴器
0.15
0.45
50
0.020
5
大便器
1.5
4.5
100
0.012
3.3.3 排水系统水力计算
排水立管的设计见下表4-3（C座同A座，故不列出C座的排水立管）
由于污水立管的水流流速大，而污水排出管的水流流速小，在立管底部管道内产生正压值，这个正压值能使靠近立管底部的卫生器具内的水封遭受迫坏，卫生器具内发生冒泡、满溢现象，严重影响使用。因此本设计采用了排水立管上设置专用通气管，情况大为改观，立管底部反压通过专用通气管而释放、平衡。本设计污水排出管的覆土深度为2.0米，满足排水支管连接在排出管时，连接点距立管底部下游水平距离不得小于1.5米的规定要求，因此不需最低支管单独排出。
本建筑内卫生间类型、卫生器具类型及厨房内器具均相同。采用生活污水与生活废水分流排放。
（1）计算公式的确定：
q=0.12 （6.1）
式中：q——计算管段排水设计秒流量，L/S；
N——计算管段卫生器具排水当量总数；
——计算管段上排水量最大的一个卫生器具的排水流量，L/S；
——根据建筑物用途而定的系数，本设计中取=1.5。
（2）支管
污水系统每层支管只连接一个大便器，支管管径取DN100，采用通用坡度i=0.020；
洗脸盆排水支管洗涤盆排水支管及淋浴排水支管管径都取DN50，采用通用坡度i=0.035；
洗脸盆、洗涤盆与淋浴汇合后支管管径的排水设计秒流量按公式计算为
=0.12×1.5+1.00=1.32L/s
查附表5-2，管径为DN75，采用通用坡度0.013。
（3）立管
污水系统每根立管的排水设计秒流量为
=0.12×1.5+1.50=3.47L/s
因有大便器，立管管径取DN100，设专用通气立管。
废水系统每根立管的排水设计秒流量为
=0.12×1.5+1.0=2.44L/s
立管管径DN75，与污水共用专用通气立管。
（4）排水横干管计算
排水管道系统计算草图

计算各管段设计秒流量，查附表5-2，选用通用坡度，计算结果见表
排水横干管水力计算表
管段编号
卫生器具数量

当量总数Np
设计秒流量（L/s）
管径DN（mm）
坡度i

大便器
淋浴器
洗脸盆
洗涤盆

Np=6
Np=0.45
Np=0.75
Np=1.0

A-B
20

120
3.47
100
0.015
B-C
40

240
4.29
125
0.015
C-D
60

360
4.92
125
0.015
a-b

20
20
40
64
2.94
100
0.010
b-c

40
40
80
128
3.54
100
0.015
c-d

60
60
120
192
3.99
100
0.020
（5）通气管计算
专用通气管与生活污水和生活废水两根立管连接，生活污水立管管径为DN100，该建筑10层，层高3m，通气立管管径与生活污水立管管径相同，为DN100mm。
（6）汇合通气管及总伸顶通气管计算
EF段汇合通气管只负担一根通气立管，其管径与通气立管相同，取DN100，FG段汇合通气管和总伸顶通气管GH段分别负担两根通气立管，计算得
DN=111.8mm
FG段汇合通气管及GH段总伸顶通气管管径均取125mm。
（7）结合通气管
结合通气管隔层分别与污水立管和废水立管连接，与污水立管连接的结合通气管径与污水立管相同，为DN100；与废水立管连接的结合通气管径与废水立管相同，为DN75。

设 计 总 结
紧张而辛苦的两周课程设计结束了。当我快要完成设计的时候感觉全身心舒畅，眼前豁然开朗。通过这次课程设计我受益匪浅。
课程设计是对我们所学专业知识综合应用的一次检测，“千里之行始于足下”，这是我们迈向社会、从事职业工作前必不可少的的过程。
起初，我对夹具设计的内容很模糊，感觉摸不着头脑。通过这次设计以后，我收获了很多。在一次又一次的搜集资料过程中，无形的我就把所学的专业知识梳理了一遍，真是“实践出真知”啊！
通过这次设计，我深深体会到，干任何事情都要认真、细致、耐心。我是一个外向的男生，比较好动。但是设计是一件很严谨的工作，而且时间又比较紧，我就不得不静下心思来，认真地搞设计。有两次我因为不小心计算错误前功尽弃而心烦意乱。但一想到自己已是一个成年人，应该有担当，有社会责任感，就又重拾信心继续算。就这样，不断地警示自己，鼓励自己，终于完成了这次设计。通过这次设计也磨砺了我的意志力和做事踏实认真的作风。
说老实话，设计真的有点累。但是当自己整理自己的设计成果的时候，那种少有的成功的喜悦让所有的倦意都吹散。犹如一阵春风沁人心脾，心旷神怡。我知道这是人生中的一小步，今后我会走得更加坚定。
通过这次设计，我发觉自己所学的知识还很有限。这次设计，我翻阅了很多资料。越是看的书多，我就越觉得自己的专业知识很贫乏。在以后的学习中，我一定会更加努力，更加注重积累，为将来走向社会打好基础。
最后，我要衷心的感谢老师。两周的设计老师您一刻也没有休息，教室-图书馆-寝室三点一线的来回跑。是您带领我们一起到图书馆找资料，是您耐心的给我们指导，是您一次又一次的鼓励我。真心的感谢您，老师！我一定再接再厉，更上一层楼！

主要参考文献
[1]王增长 . 建筑给水排水工程. 北京：中国建筑工业出版社，2003年6月
[2]张智 张勤 郭士权 杨文玲等 . 给水排水工程专业毕业设计指南. 北京：中国水利水电出版社，2000年3月
[3]谢水波 余健. 现代给水排水工程设计. 长沙：湖南大学出版社，2000年
[4]钱维生 . 高层建筑给水排水工程 . 上海：同济大学出版社，1989年
[5]核工业部第二研究设计院 . 给水排水设计手册（第1册） . 北京：建筑工业出版社，1986年
[6]核工业部第二研究设计院 . 给水排水设计手册（第2册） . 北京：建筑工业出版社，1986年
[7]陈方肃 . 高层建筑给水排水设计手册. 长沙：湖南科技出版社，1998年
