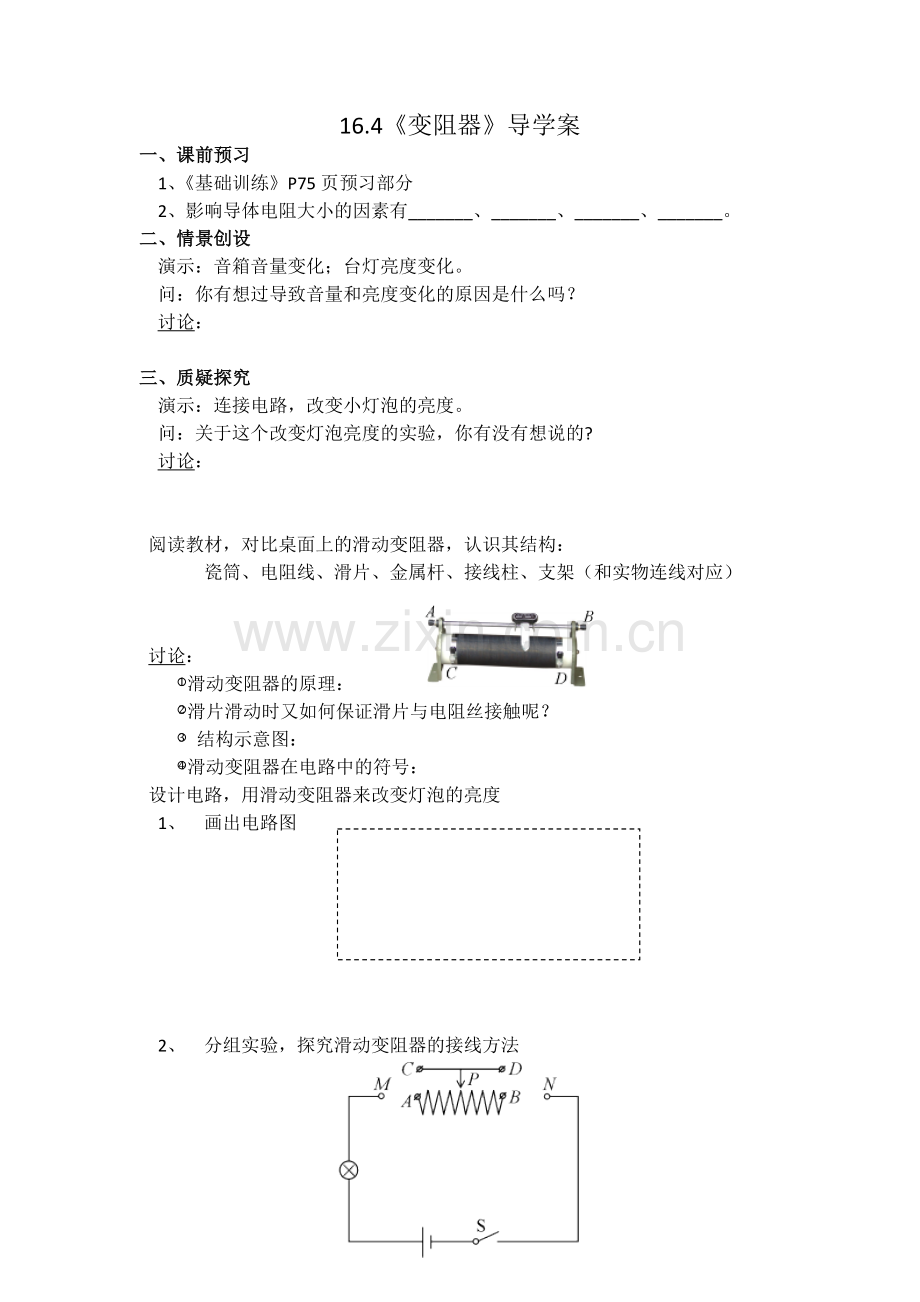

16.4《变阻器》导学案
一、课前预习
1、《基础训练》P75页预习部分
2、影响导体电阻大小的因素有_______、_______、_______、_______。
二、情景创设
演示：音箱音量变化；台灯亮度变化。
问：你有想过导致音量和亮度变化的原因是什么吗？
讨论：

三、质疑探究
演示：连接电路，改变小灯泡的亮度。
问：关于这个改变灯泡亮度的实验，你有没有想说的?
讨论：

阅读教材，对比桌面上的滑动变阻器，认识其结构：
瓷筒、电阻线、滑片、金属杆、接线柱、支架（和实物连线对应）

讨论：
滑动变阻器的原理：
滑片滑动时又如何保证滑片与电阻丝接触呢？
结构示意图：
滑动变阻器在电路中的符号：
设计电路，用滑动变阻器来改变灯泡的亮度
1、 画出电路图

2、 分组实验，探究滑动变阻器的接线方法

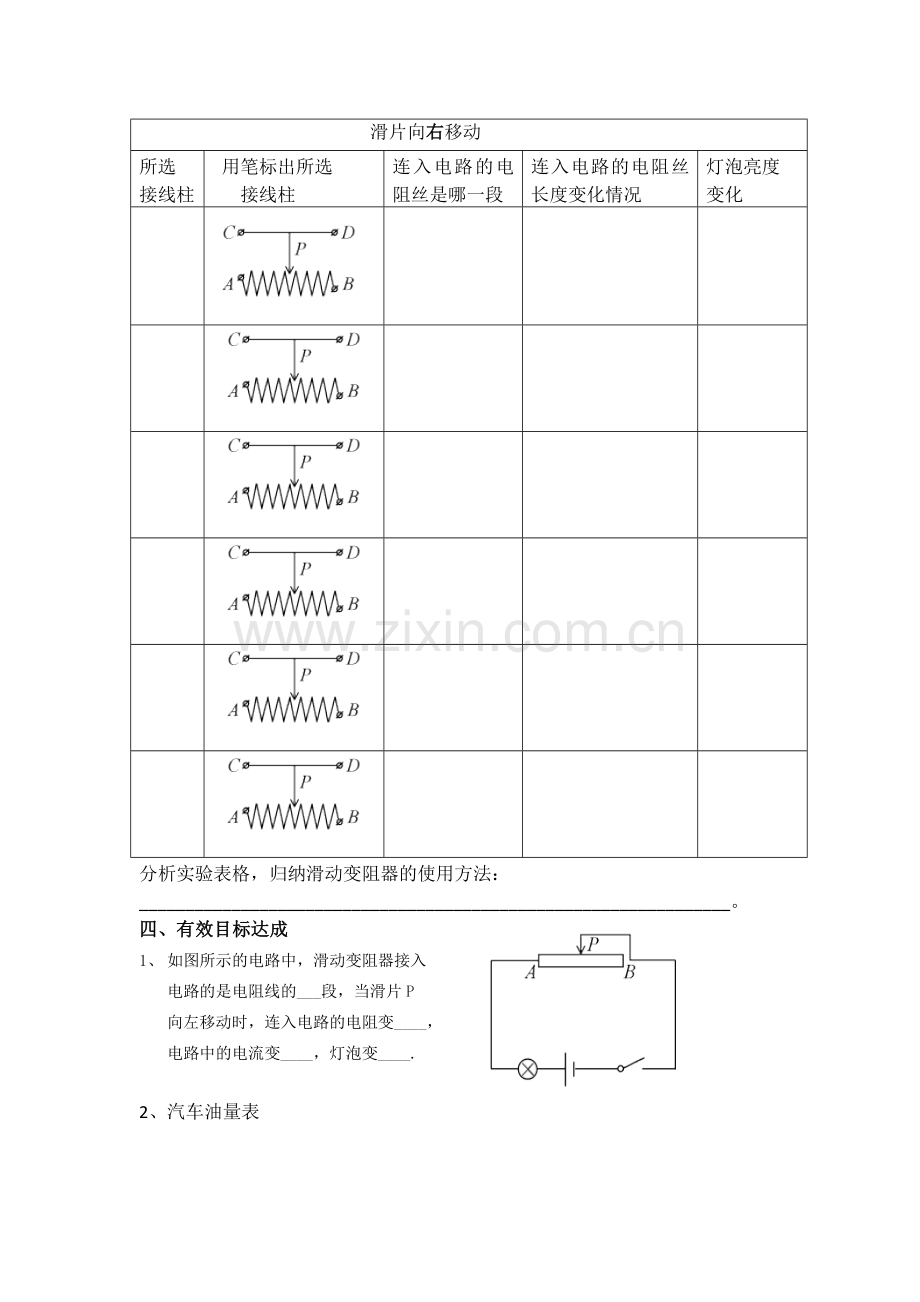

滑片向右移动
所选
接线柱
用笔标出所选
接线柱
连入电路的电阻丝是哪一段
连入电路的电阻丝长度变化情况
灯泡亮度
变化

分析实验表格，归纳滑动变阻器的使用方法：
________________________________________________________________。
四、有效目标达成
1、 如图所示的电路中，滑动变阻器接入
电路的是电阻线的___段，当滑片P
向左移动时，连入电路的电阻变____，
电路中的电流变____，灯泡变____.

2、汽车油量表
