复试(电子技术).docx

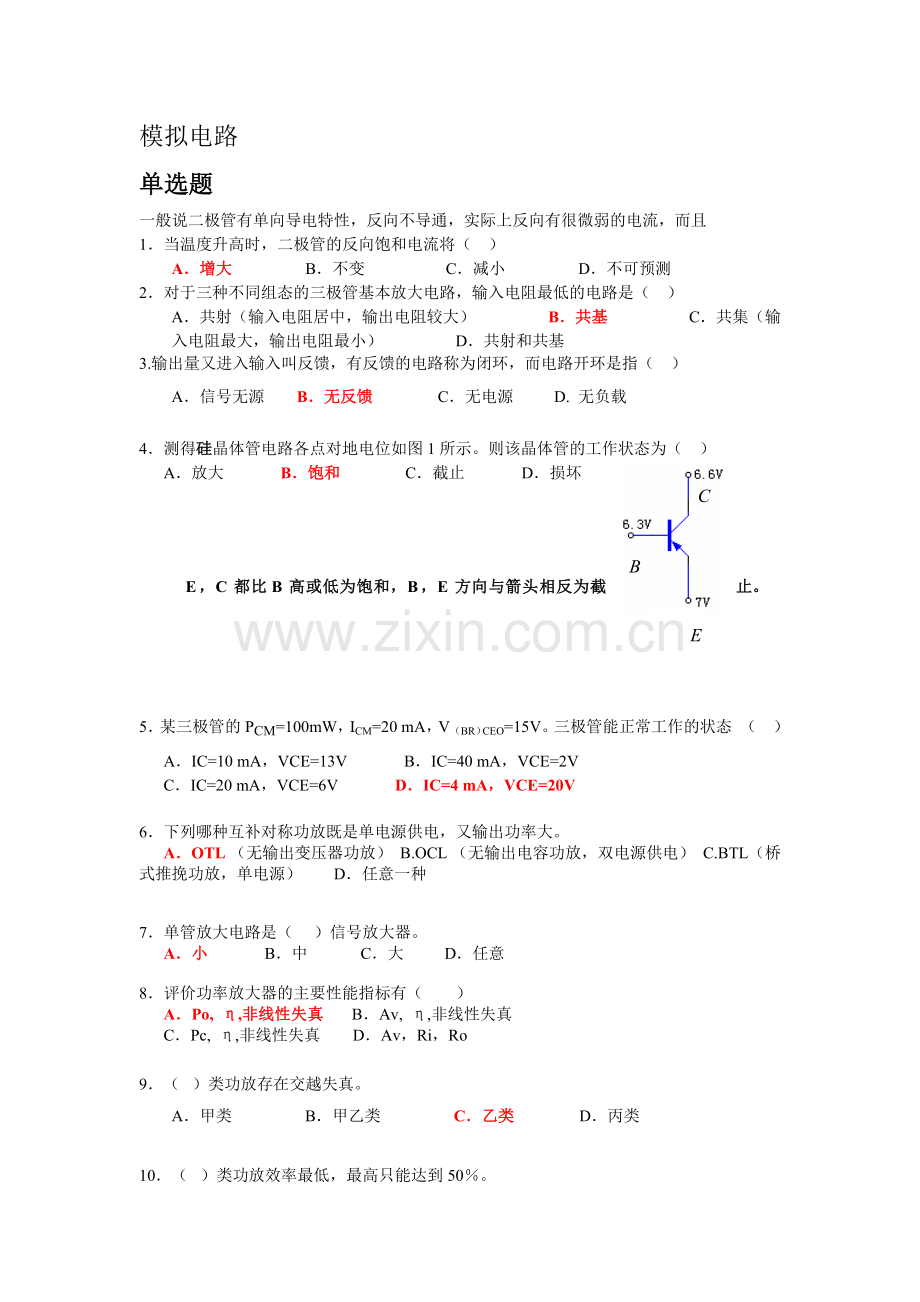

模拟电路
单选题
一般说二极管有单向导电特性，反向不导通，实际上反向有很微弱的电流，而且
1．当温度升高时，二极管的反向饱和电流将（ ）
A．增大 B．不变 C．减小 D．不可预测
2．对于三种不同组态的三极管基本放大电路，输入电阻最低的电路是（ ）
A．共射（输入电阻居中，输出电阻较大） B．共基 C．共集（输入电阻最大，输出电阻最小） D．共射和共基
3.输出量又进入输入叫反馈，有反馈的电路称为闭环，而电路开环是指（ ）
A．信号无源 B．无反馈 C．无电源 D. 无负载

4．测得硅晶体管电路各点对地电位如图1所示。则该晶体管的工作状态为（ ）
A．放大 B．饱和 C．截止 D．损坏

E，C都比B高或低为饱和，B，E方向与箭头相反为截止。

5．某三极管的PCM=100mW，ICM=20 mA，V（BR）CEO=15V。三极管能正常工作的状态 （ ）
A．IC=10 mA，VCE=13V B．IC=40 mA，VCE=2V
C．IC=20 mA，VCE=6V D．IC=4 mA，VCE=20V

6．下列哪种互补对称功放既是单电源供电，又输出功率大。
A．OTL （无输出变压器功放）  B.OCL （无输出电容功放，双电源供电）  C.BTL（桥式推挽功放，单电源） D．任意一种

7．单管放大电路是（    ）信号放大器。
A．小   B．中    C．大 D．任意

8．评价功率放大器的主要性能指标有（）
A．Po, η,非线性失真  B．Av, η,非线性失真
C．Pc, η,非线性失真 D．Av，Ri，Ro

9．（  ）类功放存在交越失真。
A．甲类   B．甲乙类 C．乙类 D．丙类

10．（  ）类功放效率最低，最高只能达到50％。
A．甲类   B．甲乙类 C．乙类 D．丙类

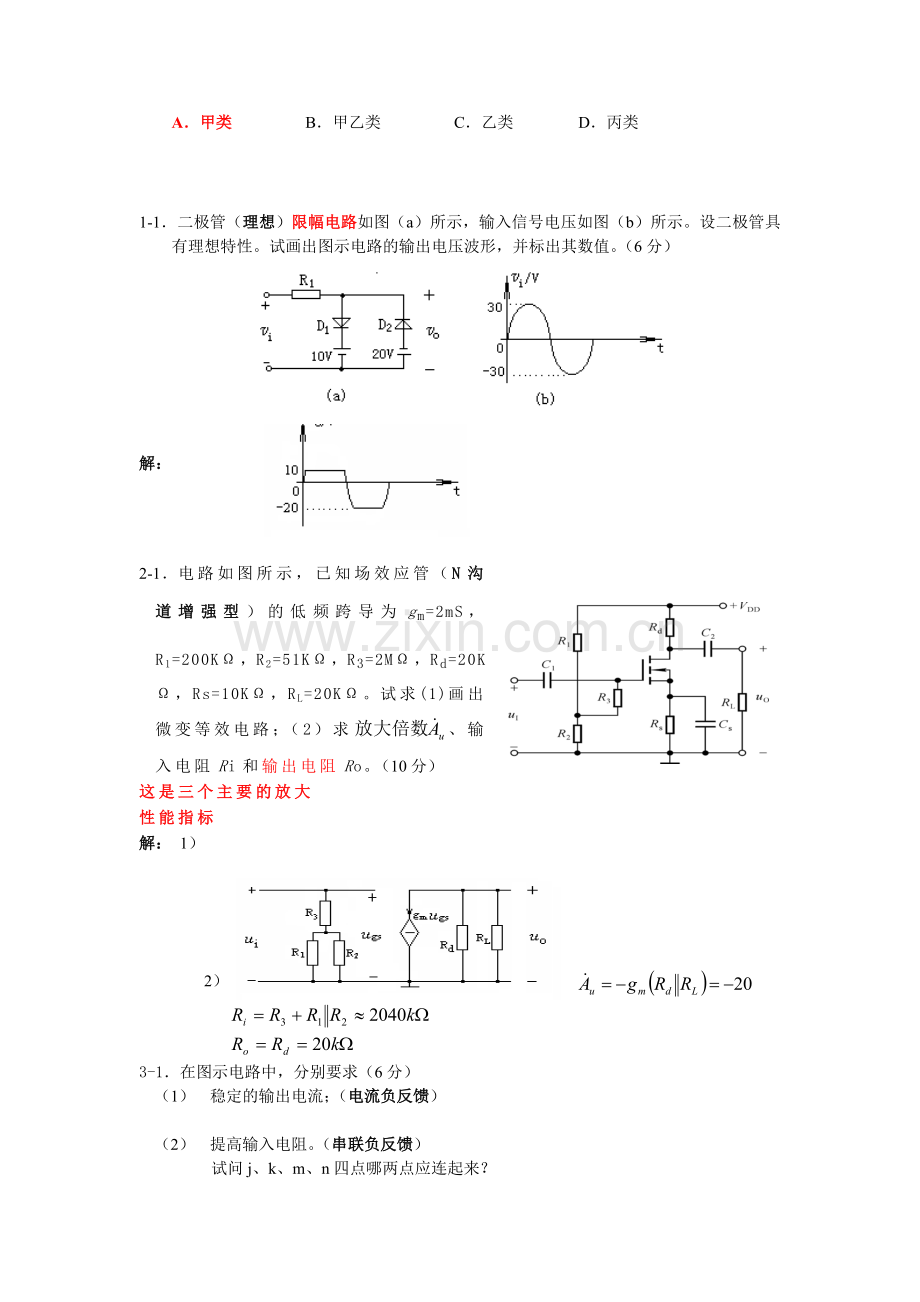

1-1．二极管（理想）限幅电路如图（a）所示，输入信号电压如图（b）所示。设二极管具有理想特性。试画出图示电路的输出电压波形，并标出其数值。（6分）

解：

2-1．电路如图所示，已知场效应管（N沟道增强型）的低频跨导为gm=2mS，R1=200KΩ，R2=51KΩ，R3=2MΩ，Rd=20KΩ，Rs=10KΩ，RL=20KΩ。试求(1)画出微变等效电路；（2）求、输入电阻Ri和输出电阻Ro。（10分）
这是三个主要的放大
性能指标
解： 1）

2）

3-1．在图示电路中，分别要求（6分）
（1） 稳定的输出电流；（电流负反馈）

（2） 提高输入电阻。（串联负反馈）
试问j、k、m、n四点哪两点应连起来？

电压负反馈稳定输出电压，电流负反馈稳定输出电流。串联反馈提高输入电阻，并联反馈减小输入电阻。
解：1）m连到j 2）n连到k

4-1．图示为差动放大电路，两管均为硅管，且β=100，解答下列问题：
1） RW=0，求：
A． VT2管的静态集电极电位VC2=？
B． 差模输入电阻Rid=？
C． 差模电压放大倍数Avd=？
D．若输入电压为V=12V，（直流），VO（直流）=？
2） 调整RW≠0和RW=0时相比较：
A． Avd的绝对值是增大、减小、还是基本不变？
B． RW的存在能提高电路的共模抑制比吗？（12分）

解：IC1=IC2=I/2=1mA 。
当Rw=0时，
1）；
2） ；
3）；
4）此时VT1处于饱和，电流绝大部分在VT1流过，VO=15V。
当Rw≠0时，
1）由 知，Avd绝对值增大；
2）共模和差模电压增益均增大，所以RW不能提高共模抑制比。
5-1．试推导图示电路的输出电压与输入电压的关系。（10分）
运放有负反馈，是线性应用
用作运算等。

解：

6-1．直流稳压电路如图所示，已知三端集成稳压器7805（W7800系列型号后面的两个数字表示输出电压值）的静态电流I3=2mA，晶体管T的β=150，VBE=0.7V ，Vi=16V，R1=200Ω，R2=300Ω。求输出电压Vo是多少伏？
（6分）

数字电路
1. JK触发器在CP时钟脉冲作用下，不能实现Q n+1 = n 的输入信号是 ( )（Qn+1=JQn’+K’Qn）
A. J=Q n , K=n B. J=n , K= Q n
C. J=n , K=1 D. J=1 , K=Q n
2. 关于PROM和PLA的结构,下列叙述不正确的是 ( )
A.PROM的与阵列固定,不可编程 B. PROM的或阵列可编程
C.PLA的与、或阵列均可编程 D. PROM的与、或阵列均不可编
3. 和TTL电路相比，CMOS电路最突出的优势在于（　）
A.可靠性高 B.抗干扰能力强 C.速度快 D.功耗低

4. ( ) 码的特点是相邻两个代码之间仅有一位不同。
A. BCD码 B. 余3码 C. 奇偶校验码 D. 格雷码

5. 八路 数据分配器 , 其地址输入端有 ( )个。
A. 4 B. 3 C. 2 D. 1

6. 4个触发器构成8421BCD码计数器，共有 ( )个无效状态
A. 6 B. 8 C. 10 D.不定

7. 某存贮器芯片的容量为32KB，则其地址线和数据线的根数分别为（　）
A.15和8 B.16和8. C.5和4 D.6和4

8. ROM中的内容，当电源掉电后又接通，存贮器中的内容（　）
A.全部改变 B.全部为0 C.不可预料 D.保持不变

9 可以将输出端直接并联实现“线与”逻辑的门电路是（ ）
A. 推拉式输出结构的TTL门电路 B. 三态输出的门电路
C.互补输出结构的CMOS门电路 D.集电极开路输出的TTL电路

10. 555集成定时器是( )
A. 模拟电路的电子器件 B. 数字电路的电子器件
C. 模拟电路和数字电路相结合的电子器件 D. 分立元件电路

计算题
逻辑主要是“与”“或”“非”三类，其表达有三种方式：逻辑图，表达式，真值表
1-1．化简（每题3分，共6分）主要用公式，
（1）
(2)
解： 1）
2）
2-1．用译码器和门电路生成多输出函数的电路图，多输出逻辑函数为
（8分）

解：1）

3-1．用74160计数器构成同步七进制加计数器，并画出其状态转换图。（8分）

解：1）状态转换图

2）用 74LS160设计七进制计数器的图：
采用同步置数法

4-1．某同步时序电路由两个D-FF构成，其驱动方程为,，A为控制输入信号，请画出该时序逻辑电路的逻辑图，列出状态方程和画出状态转换图及波形图。（设初态为“0”，且为上升沿触发）（10分）
解：1）逻辑图

3） 状态方程：，

3）状态转换图

4）波形图

5-1. 用555定时器构成多谐振荡器，试画出电容两端电压uc及输出uo的波形。已知R1+R2’＝15KΩ，R3+R2’’＝10KΩ，C＝0.05μF，Vcc＝9V，估算振荡频率和占空比ｑ。（8分）

解：1）

2）

其振荡频率为:
占空比为：

6-1．设计用三个开关控制一个电灯的逻辑电路，要求改变任何一个开关的状态都能控制电灯由亮变灭或由灭变亮，要求用数据选择器来实现。（10分）
输 入
输 出
选通
地 址
数 据

A0A1
Di
Y
1
0
0
0
0
××
0 0
0 1
1 0
1 1
×
D0～D3
D0～D3
D0～D3
D0～D3
（Z）
D0
D1
D2
D3

解：1）真值表：
A B C
Y
0 0 0
0
0 0 1
1
0 1 0
0
0 1 1
1
1 0 0
1
1 0 1
0
1 1 0
0
1 1 1
1

2）逻辑表达式：
3）逻辑电路
