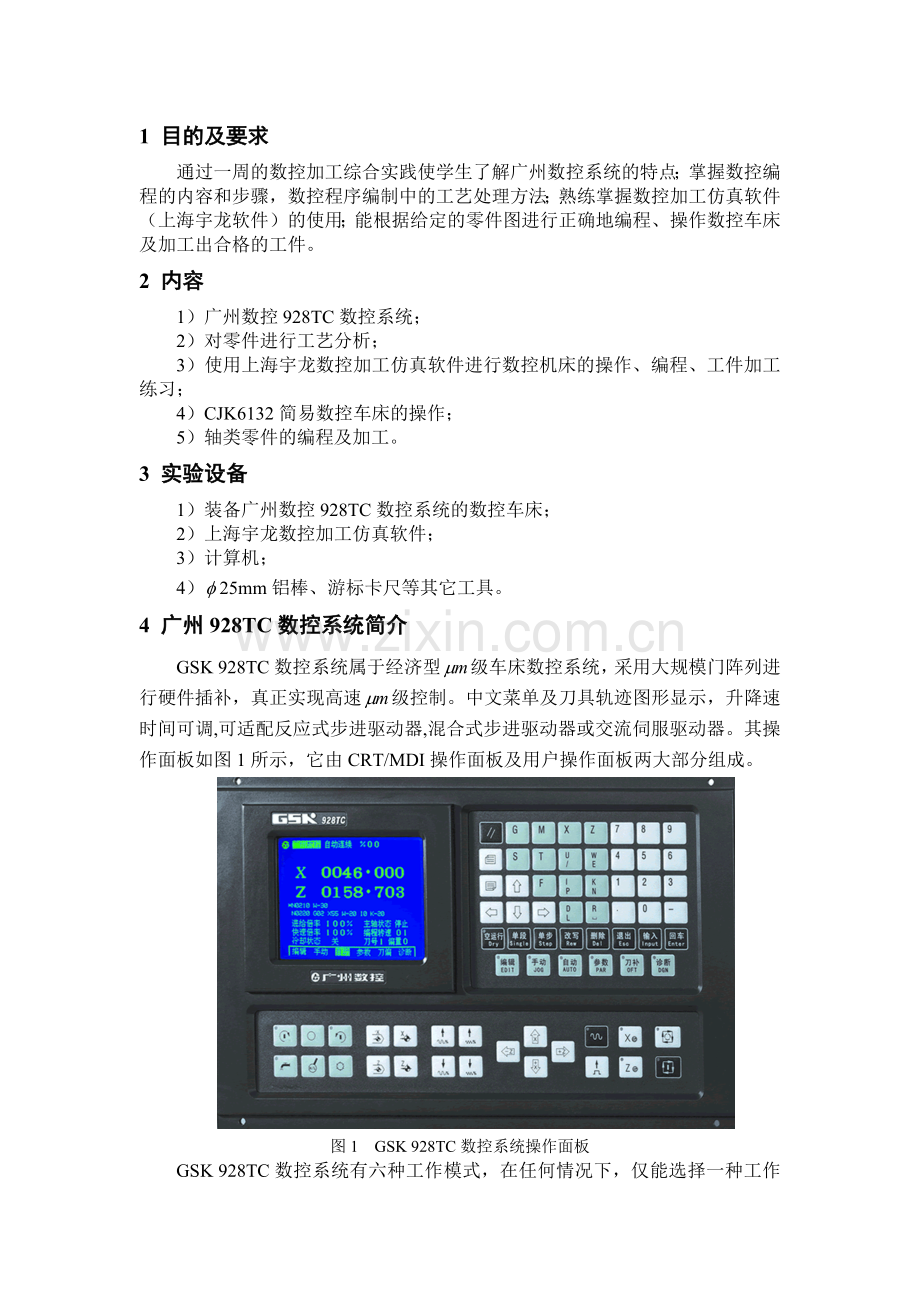

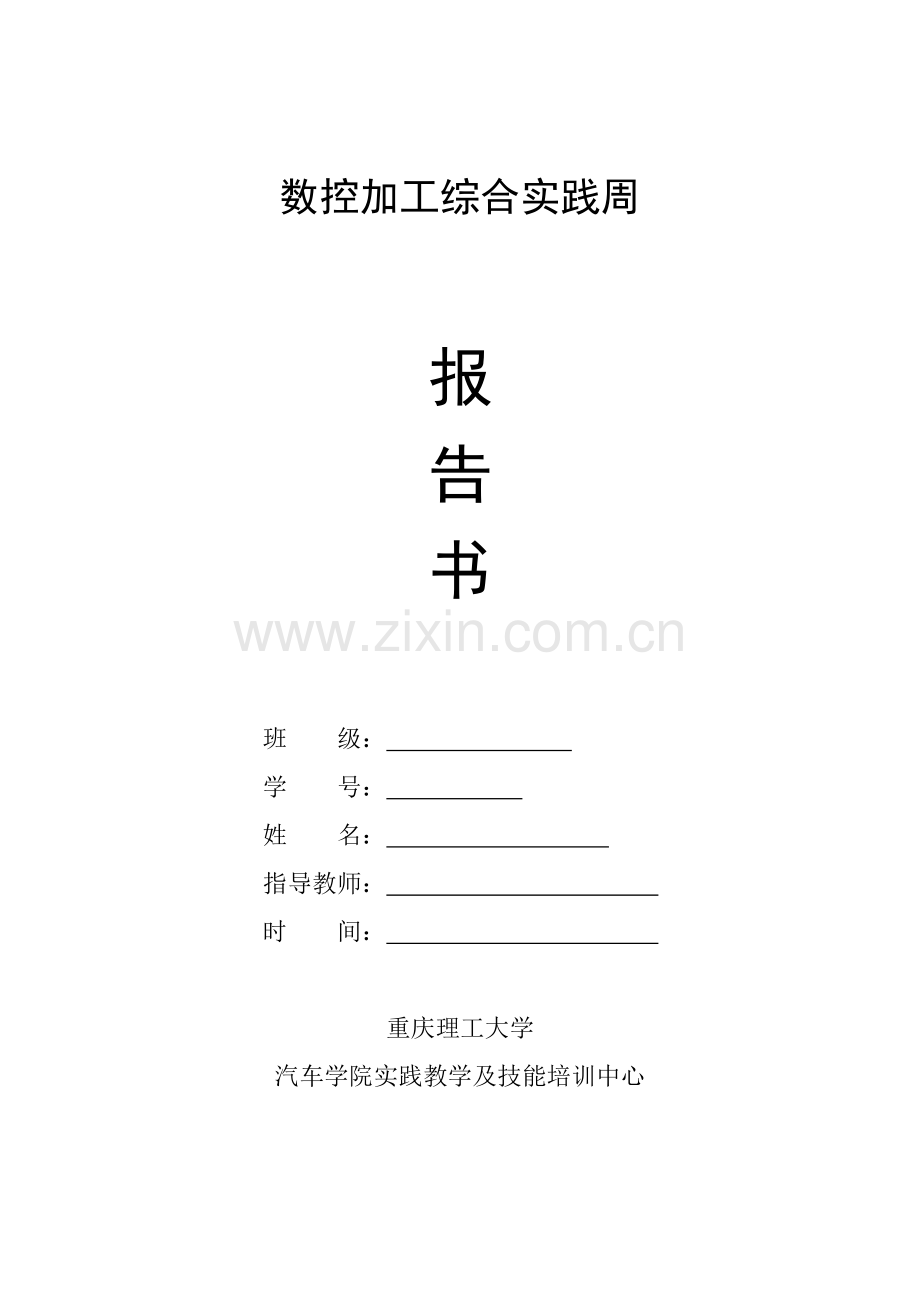

数控加工综合实践周 报 告 书 班 级: 学 号: 姓 名: 指导教师: 时 间: 重庆理工大学 汽车学院实践教学及技能培训中心 1 目的及要求 通过一周的数控加工综合实践使学生了解广州数控系统的特点;掌握数控编程的内容和步骤,数控程序编制中的工艺处理方法;熟练掌握数控加工仿真软件(上海宇龙软件)的使用;能根据给定的零件图进行正确地编程、操作数控车床及加工出合格的工件。 2 内容 1)广州数控928TC数控系统; 2)对零件进行工艺分析; 3)使用上海宇龙数控加工仿真软件进行数控机床的操作、编程、工件加工练习; 4)CJK6132简易数控车床的操作; 5)轴类零件的编程及加工。 3 实验设备 1)装备广州数控928TC数控系统的数控车床; 2)上海宇龙数控加工仿真软件; 3)计算机; 4)25mm铝棒、游标卡尺等其它工具。 4 广州928TC数控系统简介 GSK 928TC数控系统属于经济型级车床数控系统,采用大规模门阵列进行硬件插补,真正实现高速级控制。中文菜单及刀具轨迹图形显示,升降速时间可调,可适配反应式步进驱动器,混合式步进驱动器或交流伺服驱动器。其操作面板如图1所示,它由CRT/MDI操作面板及用户操作面板两大部分组成。 图1 GSK 928TC数控系统操作面板 GSK 928TC数控系统有六种工作模式,在任何情况下,仅能选择一种工作模式,被选择的工作模式指示灯亮。 ①:系统进入程序编辑模式,在编辑工作模式中,可以通过键盘新建、选择和删除零件程序,可以对所选择的零件程序的内容进行插入、修改和删除等编辑操作; ②:系统进入手动工作模式,在手动工作模式下,通过键盘来完成机床拖板的移动,主轴及冷却液的启停,手动换刀,X,Z轴回程序参考点和回机械零点等功能; ③:系统进入程序自动运行模式,在自动工作模式中,系统按照选定的零件程序逐段执行,加工出合格的工件; ④:系统进入参数编辑模式,系统进入参数编辑模式,在机床安装调试时可以对系统某些参数进行修改; ⑤:系统进入刀补参数编辑模式,在刀偏设置工作模式中,可通过手动对刀操作,将各刀具的刀偏数据输入系统,保证系统刀补; ⑥:系统进入诊断工作模式,在诊断工作模式下,可显示输入/输出接口中外部信号的状态及主轴转速等。 5 数控机床简介 数控车床是目前使用较为广泛的数控机床之一。它主要用于轴类零件或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂回转内外曲面和圆柱、圆锥螺纹等切削加工,并能进行切槽、钻孔、扩孔、铰孔及锥孔等。本次数控加工实践周所用的数控机床为CJK6132车床,外形如图2所示,它采用卧式车床布局,具体参数如下表1所示。 图2 CJK6132型简式数控车床 表1 CJK6132数控车床主要技术参数 项目 参数 最大工件回转直径 320mm 最大车削直径 170mm 最大车削长度 750mm 床面中心高 160mm 纵溜板移动距离 750mm 主轴内孔直径 30mm 主轴内孔锥度 莫氏5号锥度 主轴端到外锥体的锥度 1:4 主轴转速 180~1450r/min 主轴转速级数 8级 横向快速移动速度 2000mm/min 纵向快速移动速度 4000mm/min 刀架进给速度范围 横向:6mm~2000mm/min; 纵向:12mm~4000mm/min 回转刀架刀具容量 4把 装刀架支承面到顶尖中心线的高度 20mm 横溜板最大移动距离 170mm 尾座导筒最大移动距离 95mm 尾座导筒内孔锥度 莫氏4号锥度 尾座横向移动距离(以主轴中心为准) ±10mm 主电机功率 3/4.5KVA 步进电机最大静转矩 10N·m 外型尺寸(长×宽×高) 2160mm×1070mm×1560mm 控制系统 GSK928TC 控制系统脉冲当量 0.001mm 6 数控车床编程 数控机床的自动加工过程,就是按照事先编写好的零件程序自动运行的过程。所谓编程,就是根据加工零件的图纸和工艺要求,把它用数控语言描述出来,编制成零件的加工程序。GSK928TC常用指令代码及其功能介绍下:如 1)常用G功能—准备功能 表2 常用G代码功能及编程格式说明 指令 功能 模态 编程格式 说明 G00 快速定位 初态 G00X(U)Z(W) F:5~6000mm/min G01 直线插补 * G01 X(U)Z(W)F F:5~3000mm/min G02 顺圆插补 * G02 X(U)Z(W)RF G02 X(U)Z(W)IKF F:5~3000mm/min G03 逆圆插补 * G03 X(U)Z(W)RF G03 X(U)Z(W)IKF G33 螺纹切削 * G33 X(U)Z(W)P(E)IK G22 局部循环开始 G22L G80 局部循环结束 G80 G50 设置工件绝对坐标系 G50XZ G26 X,Z轴回参考点 G26 按G00方式快速移动 G27 X轴回参考点 G27 按G00方式快速移动 G29 Z轴回参考点 G29 按G00方式快速移动 G04 定时延时 G04 D G93 系统偏置 G93 X(U) Z(W) G98 每分进给 * G98 F 1~6000mm/min G99 每转进给 G99 F 0.01~99.99mm/r 2)循环指令 在某些特殊的粗车加工中,由于切削量大,同一加工路线反复多次切削,为简化编程提高编程加工效率而设定了固定循环。每执行一次固定循环,刀具自动返回执行前的坐标位置。 G71:外圆粗车循环,指令格式为G71 X(U)I K F L 该指令使刀具完成粗车到精车外圆的功能; G92:螺纹切削循环,指令格式为G92 X(U) Z(W) P(E) L I K R 该指令可使刀具对工件进行螺纹的循环切削; 3)M功能—辅助功能 M功能主要用来控制机床的某些动作的开关以及加工程序的运行顺序。 表3 GSK 928TC数控系统M功能说明 指令 功能 编程格式 说明 M00 暂停等待启动 M00 M02 程序结束 M02 M20 程序结束,返回第一段循环加工 M20 M30 程序结束,关主轴,关冷却液 M30 M03 主轴顺时针转动 M03 M04 主轴逆时针转动 M04 M05 关主轴 M05 M08 开冷却液 M08 M09 关冷却液 M09 M97 子程序转移 M97 P 由P指定转移入口程序段号 M98 子程序调用 M98 P 由P指定转移入口程序段号 M99 子程序返回 M99 由L指定调用次数 4)S功能—主轴功能 S1---S4分别指四种主轴转速,如:S4指令使主轴转速为高速档1500r/min,低速档750r/min; 5)T功能—刀具功能 Tab:完成换刀及刀具补偿功能,a表示需要的刀具号,b为刀具补偿的数据的编号; 6)F功能—进给速度功能 决定刀具切削进给速度的功能,即进给速度功能。 7 加工编程实例 1)零件分析 2)工件坐标系 工件坐标系X,Z轴及坐标原点如图所示; 3)工艺分析 (1)确定装夹方案、定位基准、编程原点、加工起点、换刀点 此类螺纹轴类零件,可用三爪自定心卡盘夹紧定位。为了加工路径清晰,加工起点和换刀点可设置为同一点,放在Z向距工件前端面100mm,X向距轴心线100mm的位置。 (2)相关数据确定 螺纹编制大径D=11.8mm,加工螺纹前,车削外圆至该尺寸;进刀次数为8,进刀量分别为0.3,0.5,0.4,0.6,0.2,0.1,0mm;螺纹编程小径d=10.65mm;取退尾长度K=1.5。 (3)制定加工方案及加工路线 加工工艺流程为:车端面→粗车外圆→精车外圆及圆弧→车退刀槽→车圆弧及螺纹→切断。根据加工工艺选用3种车刀进行加工:车外圆及端面选用90°车刀,刀号为1号,刀补为1号;车螺纹选用螺纹车刀,刀号为2号,刀补为2号;切断选用切断刀,刀号为3号,刀补为3号。简化的加工工序卡如下: 加工内容 刀号 刀补号 刀具 名称 主轴转速 档位 主轴转速/(r/min) 进给速度 /(mm/min) 车外圆 及端面 1 1 90°车刀 S4 750 80 车螺纹 2 2 螺纹车刀 S4 750 —— 切槽及切断 3 3 切断刀 S4 750 40 4)程序编制 根据所建立的工件坐标系和加工流程,编制数控程序,具体如下表所示。 程序号 程序 备注 %41 程序文件名 N0000 G00 X100 Z100 快速定位于工件坐标系X100,Z100处 N0010 T11 换1号刀,执行1号刀补 N0020 M03 S04 开主轴、置4挡主轴转速 N0030 G00 X26 Z0 刀具靠近工件 N0040 G01 X0 F80 切端木进给速度为80mm/min N0050 G00 X24.5 Z1 刀具离开工件表面 N0060 G01 Z-40 F120 粗车直径24.5mm。并保留切刀宽度 N0070 G00 X26 Z1 刀具离开工件 N0080 X20.5 定位到工件附近 N0090 G01 Z-19 粗车直径20.5.保留切刀宽度 N0100 X24.5 Z-29 刀具离开工件 N0110 G00 X25 Z1 定位到工件附近 N0120 X16.5 进一步切削到直径16.5。保留切削宽度 N0130 G01 Z-19 刀具离开工件 N0140 X24.5 Z-29 定位到工件附近 N0150 G00 X26 Z1 切削直径12.5。保留切削宽度 N0160 X12.5 Z1 刀具离开工件 N0170 G01 Z-19 定位到倒角开始位置 N0180 G00 X14 Z1 F80 切削倒角,进给速度为80mm/min N0190 X0 Z2 切削螺纹外径 N0200 G02 X14 Z-15 R7 定位到直径16mm位置 N0210 G00 X14 Z1 精确切削直径16mm N0220 X0 切削顺圆直径8 N0230 G01 Z0 切削直径24mm N0240 G02 X10 Z-5 R5 F80 远离工件准备换刀 N0250 G01 X11.8 换3号刀具,并执行3号刀补 N0260 Z-19 定位到工件附近,准备切削螺纹退刀槽 N0270 X16 切削退刀槽留取直径8mm N0280 X24 Z-29 退出退刀槽 N0290 Z-40 远离工件准备换刀具 N0300 G00 X100 Z100 换取2号刀具,执行2号刀补 N0310 T33 定位到工件附近,准备切圆弧 N0320 X18 Z-16 切圆弧第一刀 N0330 G01 X9 F30 离开工件 N0340 G00 X100 径向退刀 N0350 Z100 远离工件 N0360 T22 换3号刀,执行2号刀补 N0370 X13 Z-2 靠近工件,准备切螺纹 N0380 G92 X11.5 Z-11.5 P1.5 K1.5 切螺纹到直径11.5 N0390 X11 切螺纹到直径11 N0400 X10.6 切螺纹到直径10.6 N0410 X10.2 切螺纹到直径10.2 N0420 X10 切螺纹到直径10 N0430 X9.8 精切螺纹到直径9.8 N0440 X9.7 精切螺纹到直径9.7 N0450 X9.7 精切螺纹到直径9.7 N0460 G00 X100 Z100 远离工件准备换刀 N0470 T33 换3号刀具,执行3号刀补 N0480 G00 X26 Z-37 定位到切断位置 N0490 G01 X0 F40 切断工件 N0500 G00 X100 径向退刀 N0500 z100 远离工件 N0510 M05 停主轴 N0520 M02 程序结束 5)加工准备及加工 使用数控机床加工的流程如下: (3)车床手动操作:通过数控车床面板的的手动操作,可以完成主轴旋转、进给运动、刀架转位、冷却液开/关等动作,检查基础机床状态,保证机床正常工作。 (4)输入工件加工程序:选择编辑方式进入加工程序编辑画面,按照系统(1)开机:首先合上数控车床电气柜总开关,机床正常送电;再接通操作面板点按钮,给数控系统上电,本数控车床的操作面板电按钮与急停按钮串联,故需检查急停按钮是否复位。如果机床启动一切正常,则crt显示屏显示开机界面,若无按键操作系统将一直循环显示,直到按复位键以外的任何一键,系统进入上一次关电前所处的工作模式,如按住退出键Esc键开机或同时按下复位键及退出键,先放开复位键,稍后再放开退出键,则强制系统进入手动工作模式。 (2)返回参考点操作:正常开机后,首先应完成返回参考点操作。由于机床断电后将失去对各坐标轴位置的记忆,因此,接通电源后,必须让各坐标返回参考点。机床返回参考点后,要通过手动操作(JOG)方式,分别按下“方向键”中x轴负方向和z轴负方向键,使刀具回到换刀位置附近。 要求完成加工程序的输入,并检查输入无误。 (5)刀具和工件装夹:根据加工要求,合理选择加工刀具。夹具安装时,要注意刀具伸出刀架的长度。合理选择工装夹具,完成工件的装夹,并用百分表等进行找正。 (6)程序校验:程序校验的方法常用有机床锁紧和机床空运行两种。GSK 928TC提供了机床空运行此种校验方法:自动工作模式中选择空运行方式,程序运行时,机床坐标轴不移动,S,M,T功能无输出,从而达到检验程序的目的。 (7)工件加工:首件加工完成后,装夹好工件。在自动工作模式下,选择适当的进给率和快速倍率,按循环启动键,开始自动加工。首件试切时,应选较低的快速倍率,并利用单步运行功能,可以减少程序和对刀错误引发的故障。 (8)零件尺寸检测:尺寸精度的检验常用游标卡尺、千分尺等。若测得尺寸在最大极限尺寸与最小极限尺寸之间,零件合格。若测得尺寸大于最大实体尺寸,零件不合格,需进一步加工。若测得尺寸小于最小实体尺寸,零件报废。 8 体会总结 经过一周的数控实习,加深了对数控技术的理解,对数控编程有了深刻的认识,对刀是数控加工精度的保证,程序是加工可行性的保证,编程时应注意换刀应尽量远离主轴上夹着地工件,加工余量大时,应多次走刀,减小进给量,手手动进给时应小心,不要开着快速进给时加工工件,离工件近时也不能用快速进给以免打刀,车外圆弧时用外圆车刀,车内圆弧时时用螺纹车刀,车螺纹时多次走刀,处理好进给量与转速问题,能熟悉的使用加工命令,熟悉了数控车床操作界面,这一周数控实习收获很多。 ① 通过这次实习我们了解了现代机械制造工业的生产方式和工艺过程。熟悉工程材料主要成形方法和主要机械加工方法及其所用主要设备的工作原理和典型结构、工夹量具的使用以及安全操作技术。了解机械制造工艺知识和新工艺、新技术、新设备在机械制造中的应用。 ②在工程材料主要成形加工方法和主要机械加工方法上,具有初步的独立操作技能。 ③在了解、熟悉和掌握一定的工程基础知识和操作技能过程中,培养、提高和加强了我们的工程实践能力、创新意识和创新能力。 ④这次实习,让我们明白做事要认真小心细致,不得有半点马虎。同时也培养了我们坚强不屈的本质,不到最后一秒决不放弃的毅力! ⑤培养和锻炼了劳动观点、质量和经济观念,强化遵守劳动纪律、遵守安全技术规则和爱护国家财产的自觉性,提高了我们的整体综合素质。 ⑥在整个实习过程中,老师对我们的纪律要求非常严格,制订了学生实习守则,同时加强清理机床场地、遵守各工种的安全操作规程等要求,对学生的综合工程素质培养起到了较好的促进作用。 很快我们就要步入社会,面临就业了,就业单位不会像老师那样点点滴滴细致入微地把要做的工作告诉我们,更多的是需要我们自己去观察、学习。不具备这项能力就难以胜任未来的挑战。随着科学的迅猛发展,新技术的广泛应用,会有很多领域是我们未曾接触过的,只有敢于去尝试才能有所突破,有所创新。就像我们接触到的车工,虽然它的危险性很大,但是要求每个同学都要去操作而且要作出成品,这样就锻炼了大家敢于尝试的勇气。四周的车工实习带给我们的,不全是我们所接触到的那些操作技能,也不仅仅是通过几项工种所要求我们锻炼的几种能力,更多的则需要我们每个人在实习结束后根据自己的情况去感悟,去反思,勤时自勉,有所收获,使这次实习达到了他的真正目的。
