右岸大坝帷幕灌浆及排水孔工程(W2标)安全鉴定报告(913).docx

TJ- SG-7

金沙江观音岩水电站工程蓄水安全鉴定

右岸大坝帷幕灌浆及排水孔
工程施工自检报告

合同编号：GYYJZ02[2011]448

中国水电基础局有限公司
二〇一四年九月

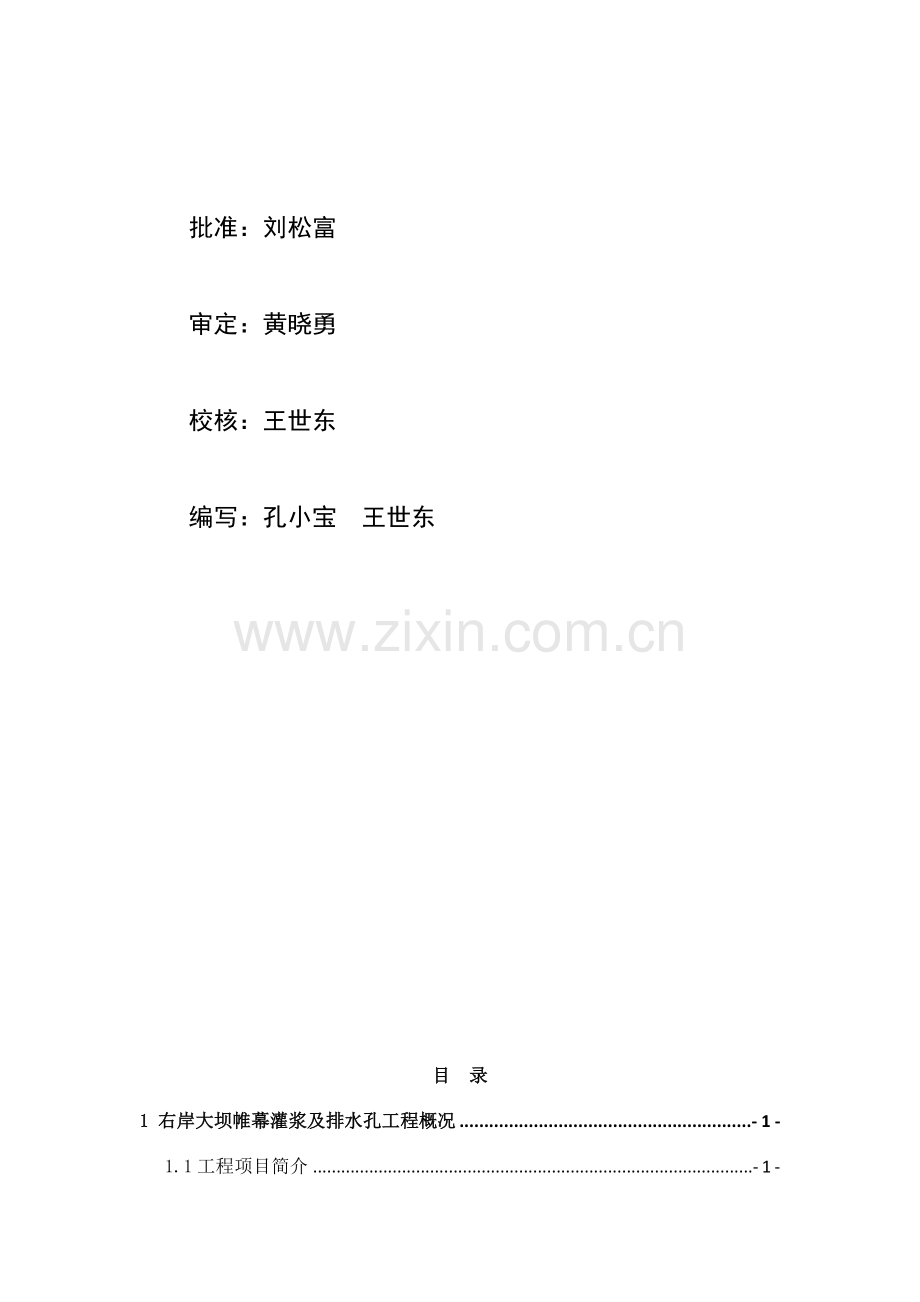

批准：刘松富

审定：黄晓勇

校核：王世东

编写：孔小宝 王世东

目 录
1 右岸大坝帷幕灌浆及排水孔工程概况 - 1 -
1.1工程项目简介 - 1 -
1.2工程项目分项工程及其主要任务 - 2 -
1.3 主要工程量及完成情况 - 6 -
1.4 工程主要施工规范和要求 - 7 -
2 质量管理体系 - 8 -
2.1 公司资质 - 8 -
2.2 W2标质量保证体系 - 8 -
2.3 质量方针 - 10 -
2.4 质量目标 - 10 -
2.5 质量管理机构 - 10 -
3 质量管理制度 - 11 -
3.1 编制质量管理制度 - 11 -
3.2岗前培训制度 - 11 -
3.3物资材料严格控制制度 - 12 -
3.4质量三检责任制 - 13 -
3.5施工过程奖罚制度 - 13 -
3.6关键工序质检员旁站监督制度 - 13 -
3.7弄虚作假“零”容忍制度 - 13 -
3.8质量周例会、质量专题会制度 - 13 -
3.9工程质量事故分析与处理 - 14 -
3.10质量回访及保修制度 - 14 -
3.11质量创优措施 - 14 -
3.12全面加强施工技术管理 - 15 -
3.13加强内部监察、检查，严格检查制度 - 15 -
4 主要原材料的供应和质量控制 - 16 -
4.1 水泥 - 16 -
4.2超细水泥 - 16 -
4.3 制浆用水 - 16 -
4.4水泥浆液检测结果及分析 - 17 -
4.5普通水泥及超细水泥检测情况 - 17 -
4.6原材料质量评价 - 18 -
5 帷幕灌浆施工参数 - 18 -
5.1第一阶段帷幕灌浆参数 - 18 -
5.2第二阶段帷幕灌浆参数 - 21 -
6帷幕灌浆生产性试验 - 26 -
6.1 试验目的 - 26 -
6.2 第一区试验帷幕 - 26 -
6.3 第二区试验帷幕 - 30 -
6.4试验结论 - 33 -
7 帷幕灌浆施工成果分析 - 34 -
7.1第一阶段灌浆成果分析 - 34 -
7.2 第一阶段检查孔成果分析 - 48 -
7.3第二阶段灌浆成果分析 - 56 -
7.4第二阶段灌浆检查孔成果分析 - 61 -
7.5衔接帷幕孔成果分析 - 66 -
8 排水孔工程 - 68 -
8.1 排水孔施工工艺 - 68 -
8.2 质量控制及检查 - 69 -
9 总体评价 - 70 -

1 右岸大坝帷幕灌浆及排水孔工程概况
1.1工程项目简介
观音岩水电站右岸大坝帷幕灌浆及排水孔工程概况见表1-1。
表1-1 右岸大坝帷幕灌浆及排水孔工程概况一览表
序号
项 目
内容
1
工程名称
观音岩水电站右岸大坝帷幕灌浆及排水孔工程
2
业主单位
大唐观音岩水电开发有限公司
3
设计单位
中国水电顾问集团昆明勘测设计研究院
4
监理单位
中南公司观音岩工程监理部
5
施工包单位
中国水电基础局有限公司
6
主要工程内容
右岸坝基帷幕灌浆、排水孔工程
7
工程主要特点
具有交叉工作面多、施工干扰大；地质条件复杂，帷幕可灌性差异大；工期紧、施工强度高；施工排水难度大等特点。
8
质量目标
创国家级优质工程；
单元工程合格率100%；
土建工程优良率90%以上
9
工期
第一阶段：2012年08月06日～ 2013年07月02日
第二阶段：2013年10月18日～ 2014年05月31日
右岸大坝帷幕灌浆及排水孔工程（W2标）工作范围为桩号：坝纵0+554.651～坝纵1+374.462范围内所有大坝帷幕灌浆及排水孔工程。
右岸大坝帷幕灌浆及排水孔工程主要设计参数见表1-2、表1-3 、表1-4。
表1-2 钻孔设计要求
项目
孔径
孔斜要求
孔深范围
孔向
帷幕灌浆钻孔
≥φ56mm
《招标文件第三卷》表4.1
40～146m
垂直孔
先导孔、检查孔、抬动观测孔
≥φ91mm
同上
40～146m
衔接帷幕检查钻孔为斜孔
衔接帷幕钻孔
≥φ46mm
方位角的偏差≤5º
12m
斜孔
排水孔
110mm
≤1/40孔深
10～137m
上、下游主排水孔为5°斜孔孔
注：检查孔全孔段取芯获得率不小于90％。
表1-3 压水和灌浆设计要求
项目
压水方法
灌浆方法
灌浆段长
最大灌浆压力（暂定）
先导孔
单点法
自上而下、分段卡塞压水
2m、5m
双排帷幕3.5 MPa；三排帷幕4.0MPa
帷幕灌浆孔
简易压水
自上而下或自下而上、分段卡塞或孔口封闭灌浆
2m、5m
双排帷幕3.5 MPa；三排帷幕4.0MPa
衔接帷幕孔
简易压水
自上而下、分段卡塞灌浆
2m、5m
双排帷幕2.5 MPa；三排帷幕3.0MPa
封孔
—
全孔灌浆封孔法
孔口至孔孔底
全孔最大压力
注：检查孔、抬动观测孔采用全孔灌浆封孔法。
表1-4 主材设计要求
项目
规格
品质要求
检测批量
检测要求
普通硅酸盐水泥
P.O42.5级
《招标文件第三卷》4.2.2⑴⑵
200t
《招标文件第三卷》4.2.2⑶
磨细水泥
P.O42.5级
《招标文件第三卷》4.2.3⑴⑵⑶
20t及15d
《招标文件第三卷》4.2.3⑸
浆液水灰比
2∶1～0.6∶1
《招标文件第三卷》4.2.6⑴
开工前、
6个月
《招标文件第三卷》4.2.7
高效减水剂
符合《招标文件第三卷》4.2.5⑶的要求
1.2工程项目分项工程及其主要任务
1.2.1项目临建工程
(1) 临时房屋及公共设施建设；
(2) 施工供风、供水、供电及为完成本合同工程所需的其它临时设施的设计、土建施工和(或)设备安装、运行及维护；
(3) 涉及合同临时施工道路和交通设施的修建、维修、养护、管理；
(4) 涉及合同所有临时设施的拆除、封堵与清场等工作；
(5) 涉及合同范围内的安全文明施工及环境保护措施。
1.2.2右岸大坝坝基帷幕灌浆工程
(1) 第一阶段：
1）24#～35#坝段坝基上游帷幕灌浆工程；
2) 24#～35#坝段坝基下游帷幕灌浆工程；
3) 右岸堆石坝帷幕灌浆工程；
4) 右岸985m灌浆洞坝纵0+554.651m以右帷幕灌浆工程；
5) 右岸1141m灌浆洞帷幕灌浆工程；
6）右岸排水灌浆廊道。（实际工作面无此项）
主要施工项目为：抬动孔钻孔和抬动装置埋设，帷幕灌浆孔钻孔、压水、灌浆和检查孔钻孔、压水试验。
(2) 第二阶段：
1）24#～35#坝段坝基上游帷幕灌浆工程（24～30坝段）、（34、35坝段）；
2) 24#～35#坝段坝基下游帷幕灌浆工程（24～35坝段）；
3) 右岸堆石坝帷幕灌浆工程（1～13单元）；
4) 右岸985m灌浆洞坝纵0+554.651m以右帷幕灌浆工程（5～11单元）。
主要施工项目为：帷幕灌浆孔钻孔、压水、灌浆和检查孔钻孔、压水试验。
1.2.3右岸大坝坝基排水孔工程
24#～35#坝段坝基纵横向主副排水孔和排水孔内塑料盲沟管工程。
主要施工项目为：排水孔钻孔、塑料盲沟管埋设等。
1.2.4右岸大坝帷幕灌浆单元工程划分
根据设计图纸，右岸大坝帷幕灌浆单元工程划分如下：
（1）24#～35#坝段坝基上游帷幕灌浆划分为12个单元工程，见图1-1。
（2）24#～35#坝段坝基下游帷幕灌浆划分为12个单元工程，见图1-2。
（3）EL.985m灌浆平洞坝纵0+554.651m以右帷幕灌浆划分为12单元工程，见图1-3。
（4）心墙堆石坝帷幕灌浆划分为13个单元工程，见图1-4。
（5）EL.1141m灌浆洞帷幕灌浆划分为10个单元工程，见图1-5。
1.2.5右岸地质条件
右岸为凸出岸，构造主要受干坪子向斜控制，右岸砾岩所占比例不大，溶蚀以钙质砂岩砂化现象为主，呈零星、串珠状分布，或沿陡倾的横节理发育，右岸地下水渗流主要由上游江水补给，在台地下游补给江水，地下水活动性较大，岩体透水性和渗透量均较大。

图1-1 24#～35#坝段坝基上游帷幕灌浆单元工程划分示意图

图1-2 24#～35#坝段坝基下游帷幕灌浆单元工程划分示意图

图1-3 EL.985m灌浆平洞坝纵0+554.651m以右帷幕灌浆单元工程划分示意图

图1-4 心墙堆石坝帷幕灌浆单元工程划分示意图
图1-5 EL.1141m灌浆洞帷幕灌浆单元工程划分示意图

1.3 主要工程量及完成情况
1.3.1右岸大坝帷幕灌浆及排水孔工程合同工程量表
1-5 本工程主要工程量表
项目
单位
工程量
备注
右岸帷幕灌浆工程
混凝土钻孔
m
3557

岩石钻孔
m
116562

总钻孔量
m
120119

灌浆
m
116562

检查孔钻孔
m
12027

检查孔压水试验
段
2343

衔接帷幕
钻孔
m
5940

灌浆
m
5940

检查孔钻孔
m
594

检查孔压水试验
段
119

右岸排水孔工程
混凝土钻孔
m
1516

岩石钻孔
m
34302

总钻孔量
m
35818

塑料盲沟管
m
20583

帷幕灌浆水泥超灌（42.5级水泥）
t
7700

物探声波试验工程
m
2000
暂列量
磨细水泥灌浆工程
t
3000
暂列量
化学灌浆工程
t
70
暂列量
1.3.2右岸大坝帷幕灌浆第一阶段完成情况
自2012年8月6日开工， 到2013年07月02日，右岸大坝帷幕灌浆工程已全部完成，实际完成工程量见（表1-6）。
表1-6 右岸第一阶段帷幕灌浆及检查孔工程量
工程部位
合同工程量（m）
施工图工程量（m）
钻孔灌浆进尺(m)
水泥注入量(t)
混凝土
基岩
合计
985灌浆洞
44873
36453
341.00
36117.00
36458.00
5404.90
24-25坝段上游灌浆廊道
31193
30820.30
2517.33
28302.97
30820.30
1314.71
24-25坝段下游灌浆廊道
15482
13210.58
1232.56
11978.02
13210.58
1165.82
心墙坝段及1141
24282
26493.46
514.08
25979.66
26493.74
1138.65
衔接帷幕
5940
5053.16
353.16
4700.00
5053.16
242.08
合 计
121769
112050.5
4958.14
107077.64
112035.78
9266.16
检查孔

11817.15
306.2
1.3.3右岸大坝帷幕灌浆第二阶段完成情况
自2013年10月18日开工，到2014年05月31日已全部完成，实际完成工程量见（表1-7）。
表1-7 右岸第二阶段帷幕灌浆工程量
施工部位
设计工程量
（m）
施工图工程量
（m）
已完成工程量
（m）
总注灰量
（t）
备注
混凝土
基岩
合计
心墙堆石坝EL.1110以下
/
4455.48
77.17
4378.32
4455.49
428.12

心墙堆石坝EL.1110以上
/
1520.76
34.76
1485.99
1520.75
125.93

右岸EL.985灌浆洞
/
11358.20
99.2
11259
11358.20
997.06

24-25坝段上游灌浆廊道

5444.10
383.23
5060.87
5444.10
509.96

24-25坝段下游灌浆廊道
/
3521.58
290.62
3230.91
3521.53
358.65

合计
/
26300.12
884.98
25415.09
26300.07
2419.72

1.3.4右岸大坝上、下游排水孔
自2014年04月15日开工，到2014年06月20日，右岸大坝排水孔工程已全部完成。
右岸大坝排水孔工程量与完成情况见表1-8：
表1-8 右岸大坝排水孔工程量对比表
施工部位
设计工程量
（m）
施工图工程量
（m）
已完成工程量
（m）
备注
混凝土
基岩
合计
上游排水廊道
/
10457.36
670.80
9786.56
10457.36

下游排水廊道
/
3062.03
396.07
2665.96
3062.03

横向排水廊道
/
2269.02
555.64
1713.39
2269.03

合计
/
15788.41
1622.51
14165.91
15788.42

1.4 工程主要施工规范和要求

表1-8 主要规程规范、标准列表
序
号
名 称

1
观音岩水电站右岸大坝帷幕灌浆及排水孔工程招标文件（合同编号：GYYJZ02[2011]448第一～第四卷）（以下简称《招标文件第一～第四卷》）
合同编号：GYYJZ02[2011]448
2
《观音岩水电站右岸大坝帷幕灌浆及排水孔工程施工投标文件》

3
《观音岩水电站右岸大坝帷幕灌浆及排水孔工程施施工合同》

4
右岸大坝帷幕灌浆及排水孔工程（W2标）技术交底专题会议纪要【2012】2号

5
《水工建筑物水泥灌浆施工技术规范》
DL/T5148-2012
6
《水电水利基本建设工程单元工程质量等级评定标准》(土建工程)；
GB5113.1-2005
7
《水利水电工程钻孔压水试验规程》
DL/T5331-2005
8
《灌浆自动记录仪技术导则》
DL/T5237-2010
9
《混凝土拌和用水标准》
JGJ63—2006
10
《水工混凝土外加剂技术规程》
DL/T5100-1999
11
《水利水电工程物探规程》
SL326-2005
12
《通用硅酸盐水泥》
GB175 —2007
13
关于印发《观音岩水电工程建设标准强制性条文实施规划》的通知（我部没有正式文件）
大唐观音岩建[2011]129号
14
本工程相关的其它规程规范、标准

15
右岸大坝上、下游及心墙坝段补强布置方案
右岸EL.985灌浆洞补强布置方案
中基观[2013]116号
中基观[2013]100号
2 质量管理体系
2.1 公司资质
企业名称：中国水电基础局有限公司
资质等级：水利水电工程施工总承包等级壹级
地基与基础工程专业承包壹级
水工建筑物基础处理工程专业承包壹级
堤防工程专业承包壹级
2.2 W2标质量保证体系
施工中，认真熟悉设计图纸、施工规范、技术规范，严格按设计图纸和相关规范要求进行施工；对各分项工程、各个工序严格执行技术规范，按照现行规范规程及设计要求进行检查验收，确保每个施工环节的工程质量。
针对本工程建立如图2-1所示的质量保证体系。
质量保证体系
加强技术培训，执行质量标准
企业法人负责制

质量方针
思想保证
强化巩固质量意识
质量管理保证
经济思想保证
施工保证
技术保证
行政管理保证
项目经理、总工负责制
制定质量政策
质量监控
组织协调施工
调配技术质管力量
贯彻质量标准
制定
完善
技术
管理
制度
执行
部颁
规范
技术
标准
岗位培训与持证上岗
推广新技术、新工艺
提高技术水平
工班长、主管工程师负责制
工区长、技术员负责制
工程质量终身负责制
改进工作制度
工程回访

经济法规
精心组织合理安排，突
出重点、专业化施工
建立健全完善的质量
管理体系与管理制度
项目部安全环境监部
专职质检工程师
签定
包保
责任
状
完善
计量
支付
手段
制定
奖惩
条令
优质优价
反馈
质量评定
确保工程优良
提高经济效益
奖优罚劣
经济兑现
高效的项目部和专业施工队伍
配套齐全的机械设备和测试仪器
标准化专业

六不施工制
三不交接制
三不放过制
制定
创优
规划
完善
创优
措施
检查
创优
效果

图2-1 质量保证体系图

2.3 质量方针
项目部质量方针为：“严格管理 精心施工 技术先进 质量优良”。
质量方针的内涵为：
严格管理----严格遵循标准，严格岗位责任；
精心施工----施工组织周密，工艺作风严谨；
技术先进----科技成果领先，注重持续改进；
质量优良----创建优质工程，达到顾客满意。
2.4 质量目标
工程的质量目标是：创国家级优良工程；单元工程合格率100%；土建工程优良率90%以上；无质量事故。
2.5 质量管理机构
建立项目经理负责制下的质量管控机构。项目经理为施工质量第一责任人，对工程施工质量负全面责任。项目部成立质量管理领导小组，工程管理部和质量管理部共同组成质量管理小组，质量管理领导小组成员由主管各部门领导组成，组长由项目经理担任。项目部设总工程师一名，全面负责整个施工项目的质量监督和检查工作，领导质量管理部，质量管理部设专职质量检查工程师，各作业工区、作业队和作业班组设专职检查员，通过对日常施工过程的质量检查、监督和现场质量检验，具体管理和控制工程建设各施工环节的质量。以期达到质量责任层层分明，质量控制步步到位。
根据本工程的施工任务和特点，以质量方针为宗旨，遵循质量管理体系文件和合同文件要求，建立健全质量管理体系，制定本工程的项目质量计划，明确项目部各级人员质量职责，正确、合理地分配质量管理职能，实施全面质量管理，确保质量目标的实现。项目部质量管理体系组织机构见图2-2。

图2-2 项目部质量管理组织机构框图

3 质量管理制度
3.1 编制质量管理制度
编制质量手册，对所有进入本工程工地的职工进行进场质量培训。技术负责人、质量管理部负责讲授工程总体概况和质量总体要求，工程的质量目标、质量体系和质量制度，对施工作业人员重点进行思想教育，并下发质量手册，做到人手一册。
3.2岗前培训制度
新工程开工前，由技术负责人、技术质量管理部负责，并邀请业主、监理、设计有关部门和人员参加，对开工工程进行全面技术交底。讲解图纸、工程特点、作业程序及质量要求，使作业人员熟知作业内容及质量要求。
3.3物资材料严格控制制度
（1）原材料技术供应
对施工用原材料从采购、进货、贮存等环节进行层层抽样检查，严格把关，为保证工程所用材料均为合格材料，对所有原材料的使用都必须按合同按规范规定有出厂证明及相关证明，并在工地抽样检查，不合格的材料不使用。
（2）材料的到货验收
物资设备部负责核对到货数量与购货合同及材质证明书是否相符；按照购货合同中要求的验收标准对原材料进行组批，并负责组织取样、填写原材料试验委托书交试验室；试验室根据委托书要求，按技术规范进行试验检测，将试验结果返回物资设备部。物资设备部填写材料到货验收签证（一式4份），并附材质证明书和取样试验成果（两份）交质量管理部，由质量管理部通知监理有关人员到场进行最终验收并签发合格证明，验收合格后方可使用。
验收合格后，签发进货检验合格证明，进行标识，并做好台帐记录，根据物资的类别、贮存场所，货位，建立相应的物资收发明细账，填写准确的“材料卡片”，并予以悬挂。明细账及料卡的设置为一卡一物或一帐一物，对物资的进出及时记帐或销卡，做到帐、卡、物相符。如不合格则由物资部门负责按标识和记录追回，不合格品一律退货。质量管理部负责将原材料资料以正式文上报监理审批。
（3）原材料的贮存、发放
为了贮存原材料，建造物资库，灌浆用水泥采用散装水泥，储存在水泥罐中。
物资出库时认真贯彻“先进先出”的原则。出库物资按入库时间，安排好出库顺序，对有保管期限的物资，在限期内发出以防物资变质。
物资出库采用“领料单”，一料一单，用料单位、物资主管部门发料单位的负责人、经办人审批签字后，方可发料。非正式凭证或白条，不予发放。
物资发放时准确、及时的连同证件或复印件向用料单位接收人点交。及时清理单据，办理入账手续，查对帐、卡、物的余额是否相符。
物资（主材）发放时使用单位标明该批次材料的设计使用部位，由物资设备部标明该批次材料的批号、厂家等，实现主材质控的可追溯性。
3.4质量三检责任制
根据本工程组织机构情况，实行施工质量“三检制”，“三检”制具体规定如下：
（1）施工班组长负责具体工程施工质量检查，完工后对其工作进行“初检”；
（2）施工队质检员负责完工工程的“复检”，并向质量管理部提交施工记录；
（3）质量管理部专职质量工程师负责其分管工程完工的“终检”，“终检”合格后向业主、监理工程师提交质量检查记录，申请业主、监理“验收”。
3.5施工过程奖罚制度
根据项目部编制的《质量管理制度》，质检人员随时在施工现场进行巡视检查，对施工过程中存在的一些不规范行为进行经济处罚，并要求将处罚金落实到个人，杜绝操作人员的随意行为；每月对当月质量情况进行总结评比，对一些质量稳定、优良率保持较高水平的施工单位和个人进行奖励，使工程质量直接和职工的收入挂钩，从而促进职工的积极性，保证工程质量。对一些具有创造性工艺改进，能够改善功效、提高质量的施工单位和个人进行重奖。
3.6关键工序质检员旁站监督制度
为了加强如浆液灌注、钻孔孔斜测量、封孔等关键工序的过程控制，施工过程中做到关键工序质检员旁站监督制度。
3.7弄虚作假“零”容忍制度
由于基础灌浆工程的隐蔽性特点，项目部坚决杜绝弄虚作假行为，决定凡是有弄虚作假行为的机组，一经查实，直接责任人直接清退出场。
3.8质量周例会、质量专题会制度
质量管理部负责每周定期编写施工质量周报，并组织项目部主要领导、技术负责人、各管理部门及作业队主管领导参加，召开质量周例会。由质量管理部通报本月施工中存在的问题，并对存在的问题提出预防措施或限期整改期限，并在其后的施工过程中督促检查、落实。各作业队和班组需根据各自所存在的问题，提出相应的预防措施及施工质量保证措施，保证在下一阶段施工期间避免或减少类似问题的发生。
3.9工程质量事故分析与处理
（1）施工期间如发现工程质量事故，对事故现场摄影或录像，对重大事故要保护现场。项目经理立即报业主、监理工程师。随后进行事故原因调查分析，拟定处理方案和预防措施报监理工程师审批。
（2）发生工程质量事故后，遵循“三不放过原则”。即：事故原因不查清不放过，主要事故责任者不受到处罚和职工未受到教育不放过，补救和防范措施不具体不放过。
（3）发生工程质量事故，调查分析事故原因。如有下列行为，加重对直接责任者的经济、行政处罚。构成犯罪的，由司法机关依法追究刑事责任。
1）施工中粗制滥造，偷工减料，伪造记录的；
2）在质量检查、试验和验收中，提供虚假资料者；
3）发现工程质量事故隐瞒不报或谎报者；
4）在进行质量检查、事故调查过程中设置障碍的。
（4）对已发生的质量事故处理要做到：事故原因有结论，处理有结果，纠正和防范有可操作的具体措施。
3.10质量回访及保修制度
（1）保修期满后，对原缺陷处置情况进行检查，对检查过程发现的新问题进行处置，直至符合要求、监理满意和最终从发包人或其委托人手中领取保修责任终止书。
（2）移交工程时，制定质量回访计划，按计划进行质量回访。我方将在工程移交后组织质量回访，及时了解掌握发包人对该工程的意见和质量要求，对回访中反映的质量问题快速处置，按《质量回访及服务程序》执行，确保发包人100%满意。
3.11质量创优措施
项目部保证实现合同规定质量目标，保证工程施工质量全优，提出如下创优措施。
（1）建立创优领导小组，明确创优责任制。实行工程施工全过程的质量目标管理，把工程的质量总目标分解成工序工程质量目标，并将其落实到人，在施工过程中，各项工作都必须以“质量目标”为中心，实施全面的；全过程的管理，把各方面的管理工作转到“质量第一”的轨道上来。
（2）创优工作由项目经理部创优领导小组负责，安全质量监查工程师负责日常事务工作。
（3）作业队负责人，为该作业的创优负责人，并把创优任务落实到工地，分解到基层作业班组。
（4）各级业务部门要按照责任制及业务范围，对创优活动制定相应措施，实施细则及检查考核标准，并贯彻执行。
（5）强化创优宣传教育，做好技术培训工作。
职能部门要进行质量教育和技术培训工作，持证上岗。组织专题技术讲座，开展TQC基础知识教育。
3.12全面加强施工技术管理
（1）根据创优总目标和年度目标，各部门都要制定季度质量实施计划，并按PDCA循环进行展开。
(2）制定全面细致的质量保证措施，与工艺技术紧密相连，使每项工程有工艺规程，有技术保障，有质量保证措施。
3.13加强内部监察、检查，严格检查制度
(1）项目经理部创优领导小组专职质量检查人员，负责督促检查各施工队施工质量，并做到严格把关，协调服务，项目部设立质检部，配备专职质量检查人员，人员配备满足工作需要。
(2）各级监察、检查人员对违章指挥、违章施工，不遵守工艺细则，有权提出劝阻、警告和处罚，对质量做出突出贡献的个人和集体，有权提出建议，请示领导给予奖励。
（3）所有隐蔽工程未办检查签证的一律不得进行覆盖。对严重违背质量的行为，监察人员有权责令停工，并立即向上一级监察部门报告。
4 主要原材料的供应和质量控制
4.1 水泥
水泥采用由业主提供的普通硅酸盐P.042.5水泥。水泥的质量我部通过每200吨做一次水泥力学性能检测报告，在水泥进场之前送样至水电七局观音岩电站项目部试验室对水泥做细度、比表面积、凝结时间、安定性、烧失量、标准稠度、抗折强度和抗压强度做力学测试，当这些指标达到《通用硅酸盐水泥》规范要求时，我部才会使用该批次水泥，如若达不到规范要求，则不予使用。
水泥物理力学性能检测结果满足《通用硅酸盐水泥》（GB175-2007）的有关技术要求。DL/T5148-2012规定灌浆所用水泥细度为通过80µm方孔筛的筛余量不大于5%，细度也满足规范要求。
4.2超细水泥
采用中国葛洲坝集团股份有限公司生产的硅酸盐SG.G52.5超细水泥，超细水泥通过每20吨做一次水泥力学性能检测报告，在水泥进场之前送样至水电七局观音岩电站项目部试验室对水泥做细度、比表面积、凝结时间、安定性、烧失量、标准稠度、抗折强度和抗压强度做力学测试，当这些指标达到《通用硅酸盐水泥》（GB175-2007）规范要求时，我部才会使用该批次水泥，如若达不到规范要求，则不予使用。检测结果见（表4-1）
表4-1 硅酸盐52.5水泥物理力学性能检测结果
项
目
特
性
等
级
强
度
水
泥
品
种

比表面积（m2/kg）
密 度
（g/cm3）
标准稠度（%）
烧失量（%）
凝结时间（min）
体积安定性性
抗压强度（MPa）
抗折强度（MPa）
初凝
终凝
3d
28d
3d
28d
葛洲坝SG.G52.5、42.5
1000
3.08
26.6
3.1
210
398
合格
42.5
62.4
6.5
9.3
GB175-2007规定值
设计值≥750
/
/
≤5.0
≥45
≤600
合格
≥23
≥52.5
≥4.0
≥7.0
水泥物理力学性能检测结果满足《通用硅酸盐水泥》(GB175-2007）的有关要求。
4.3 制浆用水
拌制水泥净浆用水采用葛洲坝水厂生活用水，符合《水工建筑物水泥灌浆施工技术规范》（DL/T5148-2012）
4.4水泥浆液检测结果及分析
将P.042.5普通硅酸盐水泥按7个比级的水泥浆液进行测试，水灰比分别为0.5:1、0.6:1、0.8:1、1:1、2:1。检测结果见下图4-2。
图4-2 水泥检测结果
通过对不同比级的水泥净浆进行沉淀，24小时之后取其沉淀物，对其平均分成四等份，分别测出最上和最下两等份的密度，对其差值百分比计算。比级2:1的水泥净浆的沉淀稳定性系数为0.4%，在几个比级当中最大，说明在最上沉淀物的密度最小。五个比级的沉淀稳定性都≤5%。
对于不同比级的净浆流动度随着水灰比的增大，流动度也增加，通过马氏漏斗的时间久越少。要求在灌浆过程中要控制好灌浆速度。
4.5普通水泥及超细水泥检测情况
普通水泥检测按照每批次水泥进行取样检测，检测取样以200T同品种、同强度等级水泥为一个取样单位，不足200T时作为一个取样单位；超细水泥按照每批次检测一次，重量大于20T时每20吨检测一次。
我部自开工至今普通水泥进场15906.69T，送检132组；超细水泥进场340.74T，送检20组；检测结果均达到设计及规范要求。（水泥检测台账见附表9、10）
4.6原材料质量评价
通过对水泥及浆液的取样测试，得出结论：由业主提供的水泥符合设计规范要求，并通过浆液测试得出该水泥和水所生产出的浆液也是满足规范要求。
5 帷幕灌浆施工参数
第一阶段帷幕灌浆施工参数依据设计下发的《观音岩水电站大坝坝基帷幕灌浆施工技术要求（A版）》实施；第二阶段补强灌浆施工时为能更好使水泥浆充填裂隙，在第一阶段灌浆参数的基础上，将灌浆压力、浆液比级、浆材、浆液变换等参数调整。
5.1第一阶段帷幕灌浆参数
5.1.1帷幕灌浆孔布置
（1）24#～31#坝段坝基上游帷幕灌浆为三排孔布置，32#～35#坝段坝基上游帷幕灌浆为两排孔布置。
（2）985m灌浆洞帷幕灌浆为两排和三排孔布置，5～12单元为三排孔布置，12～16单元为两排孔布置。
（3）24#～35#坝段坝基下游帷幕灌浆为两排孔布置。
（4）右岸心墙坝段及EL.1141m灌浆洞为两排和单排孔布置，1～19单元为两排孔,20～23单元为单排孔布置。
5.1.2帷幕灌浆浆液
普通水泥浆液、磨细水泥浆液初期水灰比均采用2:1、1:1、0.8:1、0.6:1四个比级。
5.1.3浆液变换及灌浆结束标准
（1）开灌水灰比为2:1，浆液由稀到浓逐级变换。当灌浆压力保持不变，注入率持续减少时，或当注入率保持不变而灌浆压力持续升高时，不得改变水灰比。
（2）当某一比级浆液注入量已达300L以上，或灌注时间已达30min，而灌浆压力和注入率均无显著改变时，应换浓一级水灰比浆液灌注。
（3）当注入率大于30L/min时，根据施工具体情况，可越级变浓。
（4）灌浆结束标准：当灌浆达到设计压力，注入率小于1L/min时，继续灌注30min，可结束灌浆。
5.1.4灌浆段长及压力
(1)EL.985灌浆洞灌浆段长及压力见（表5-1、5-2）
表5-1 右岸985灌浆洞坝纵0+750.843以左(三排孔)
段次
第一段（孔口段）
第二段
第三段
第四段
第五段及以下
基岩钻孔深度（m）
2
4
7
12
17m以下
段长（m）
2
2
3
5
5
上下游排孔灌浆压力（MPa）
1.5—2.0
2.0--2.5
2.5--3.0
3.0--3.5
4.0
中间排灌浆压力（MPa）
2.0--2.5
2.5—3.0
3.0--3.5
3.5—4.0
4.0
检查孔压水压力（MPa）
五点法：0.3MPa、0.6MPa、1.0MPa、0.6MPa、0.3MPa
表5-2 右岸985灌浆洞坝纵0+750.843以右（二排孔）
段次
第一段（孔口段）
第二段
第三段
第四段
第五段及以下
基岩钻孔深度（m）
2
4
7
12
17以下
段长（m）
2
2
3
5
5
先灌排孔灌浆压力（MPa）
1.5—2.0
2.0--2.5
2.5--3.0
3.0--3.5
4.0
后灌排灌浆压力（MPa）
2.0--2.5
2.5—3.0
3.0--3.5
3.5—4.0
4.0
检查孔压水压力（MPa）
五点法：0.3MPa、0.6MPa、1.0MPa、0.6MPa、0.3MPa
(2)右岸大坝上游帷幕灌浆段长及压力见（表5-3、5-4）
表5-3 大坝坝基上游帷幕灌浆廊道（三排孔）24—31坝段
段次
第一段（孔口段）
第二段
第三段
第四段
第五段及以下
基岩钻孔深（m）
2
4
7
12
17以下
段长（m）
2
2
3
5
5
上下游排孔灌浆压力（MPa）
1.0--1.5
1.5--2.0
2.0--2.5
2.5--3.0
3
中间排灌浆压（MPa）
1.5--2.0
2.0--2.5
2.5--3.0
3.0--3.5
3.5
检查孔压水压力（MPa）
五点法：0.3MPa、0.6MPa、1.0MPa、0.6MPa、0.3MPa
表5-4 大坝（32—35）坝基上游帷幕灌浆廊道（二排孔）坝段
段次
第一段（孔口段）
第二段
第三段
第四段
第五段及以下
基岩钻孔深（m）
2
4
7
12
17以下
段长（m）
2
2
3
5
5
先灌排孔灌浆压力（MPa）
1.0--1.5
1.5--2.0
2.0--2.5
2.5--3.0
3
后灌排孔灌浆压力（MPa）
1.5--2.0
2.0--2.5
2.5--3.0
3.0--3.5
3.5

(3)右岸大坝下游帷幕灌浆段长及压力见（表5-5）
表5-5 大坝坝基下游帷幕灌浆廊道（二排孔）
段次
第一段（孔口段）
第二段
第三段
第四段
第五段及以下
基岩钻孔深度（m）
2
4
7
12
17以下
段长（m）
2
2
3
5
5
先灌排孔灌浆压（MPa）
1.0
1.0--1.5
1.5—2.0
2.0—2.5
2.5
后灌排孔灌浆压（MPa）
1.5
1.5--2.0
2.5
2.5
2.5
检查孔压水压力（MPa）
五点法：0.3MPa、0.6MPa、1.0MPa、0.6MPa、0.3MPa

(4)右岸大坝心墙坝段帷幕灌浆段长及压力见（表5-6、5-7）
表5-6 右岸堆石坝坝纵0+870.035至1+050.00m以左灌浆压力表
段次
第1段
第2段
第3段
第4段
第5段
第6段以下
基岩内
