一、重點寸法公差標注標準：

設計出圖圖面必須標示公差﹐如：産品公差﹐配合面﹐靠破面﹐插破面﹐線割孔﹐滑塊槽等實配位置。

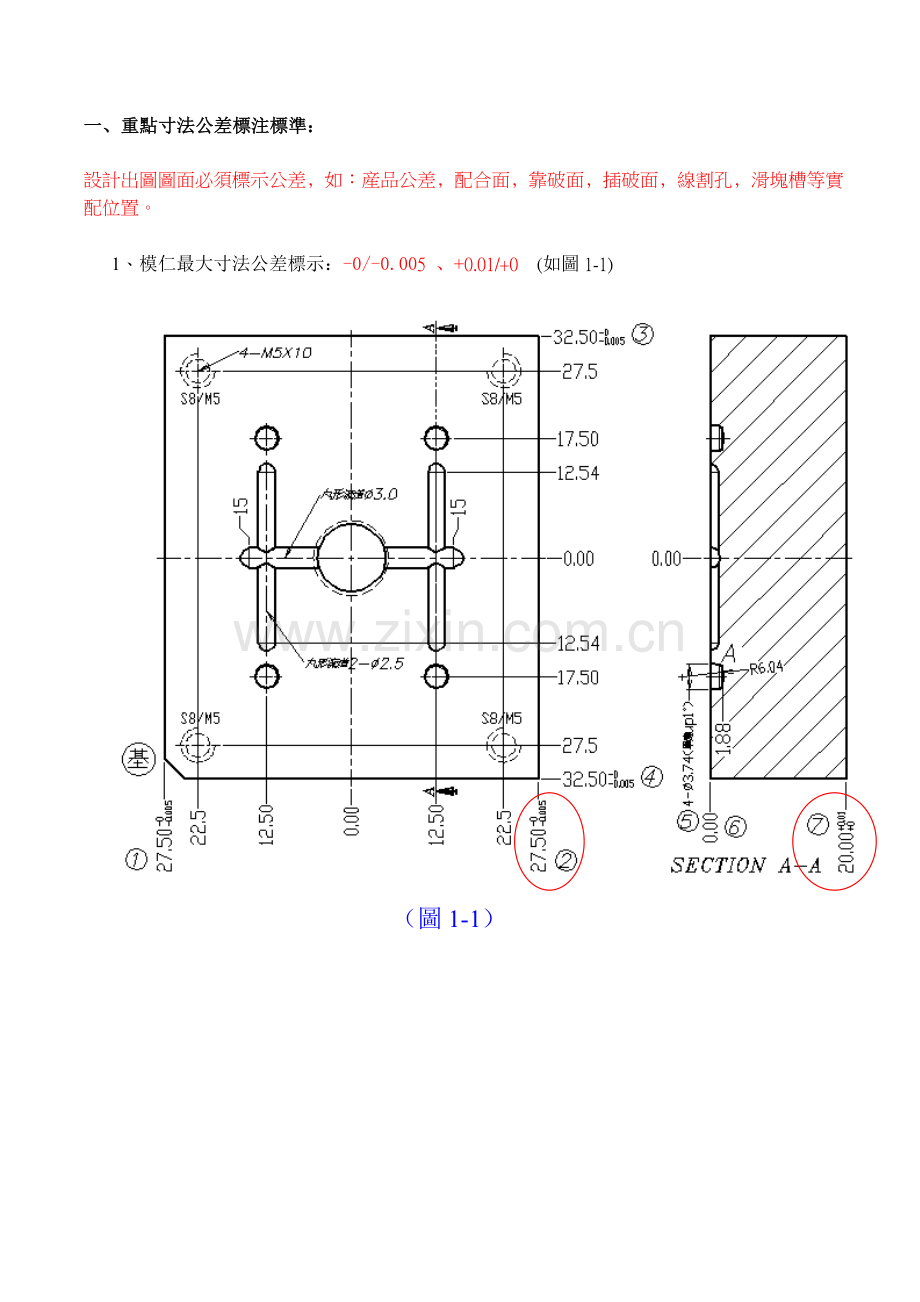

1、 模仁最大寸法公差標示：-0/-0.005 、+0.01/+0 (如圖1-1)

（圖1-1）

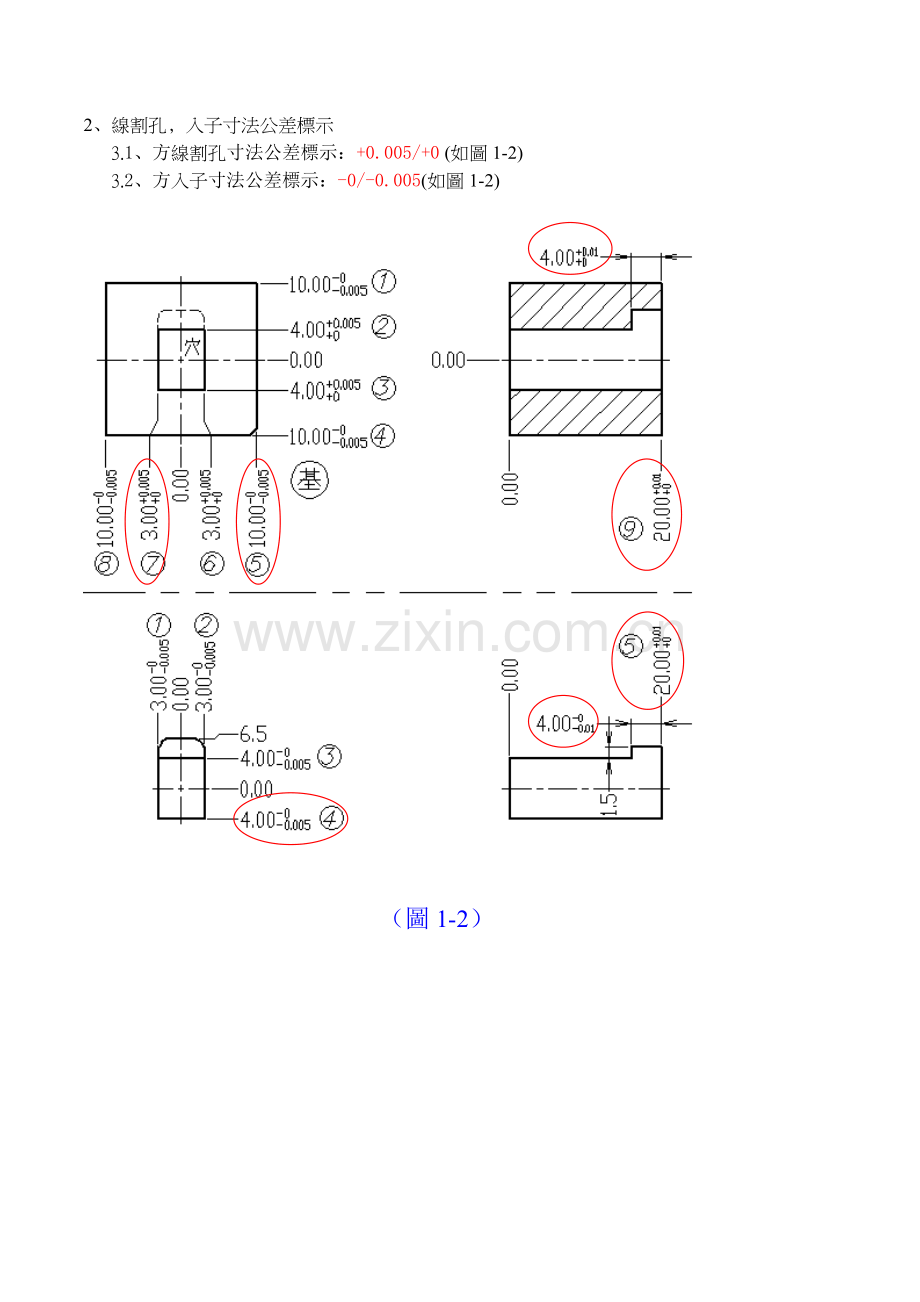

2、線割孔﹐入子寸法公差標示
3.1、方線割孔寸法公差標示：+0.005/+0 (如圖1-2)
3.2、方入子寸法公差標示：-0/-0.005(如圖1-2)

（圖1-2）

3.3、圓線割孔、圓入子寸法公差標示：+0.01/+0、 -0/-0.01 (如圖1-3)

（圖1-3）

3、靠破面﹐插破面寸法公差標示(如圖1-4)
2.1、靠破面寸法公差標示：+0.01/+0 、-0/-0.01
2.2、插破面寸法公差標示：+0.01/+0 、-0/-0.01

（圖1-4）

4、滑塊槽寸法公差標示：+0/+0.01 、-0/-0.01 、-0/-0.01 (如圖1-5、1-6)

（圖1-5）

（圖1-6）

5、斜滑面塊公差標示： +0/-0.01
（圖1-7）
6、未注公差參一般公差表

7、四角定位公差標示： +/-0.01

8、斜銷定位槽公差標示： +/-0.01
