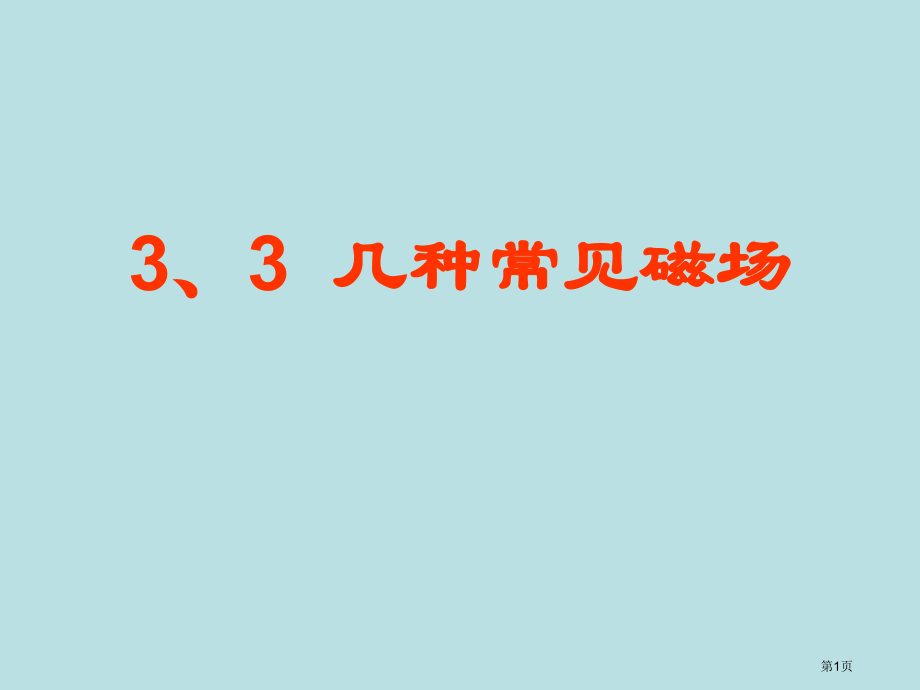

1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,3、3 几种常见磁场,第1页,复习:,1、为描述磁场强弱和方向,我们引入了什么物理量?,磁感应强度 B,2、电场线可以形象描述电场强度E大小和方向,那么我们怎样形象地描述磁感应强度大小和方向呢?,第2页,一.磁感线,将一种小磁针放在磁场中某一点,小磁针静止时,北极N所指方向,就是该点磁场方向.,【问题】磁场中各点磁场方向怎样鉴定呢?,第3页,一.磁感线,怎样,形象地描述,磁场中各点磁场方向?,是在磁场中画出某些有方向曲线,使曲线

2、上每一点切线方向都跟这点磁感应强度方向一致。,1、磁感线:,A,B,C,第4页,【问题】条形磁铁,蹄形磁铁磁场磁感,线分布状况是怎样?,2、几种常见磁场:,1)条形磁铁和蹄形磁铁磁场磁感线:,外部从N到S,内部从S到N,形成,闭合,曲线,第5页,【问题】直线电流,环形电流,通电螺线管磁场磁感线分布有什么特点?它们遵照什么定则呢?,2)直线电流磁场磁感线,:,安培定则1(内容),第6页,3)环形电流磁场磁感线,安培定则2(内容),第7页,4)通电螺线管磁场磁感线,安培定则2(内容),第8页,3、磁感线特点,磁感线是假想,不是真实。,磁感线是闭合曲线。,磁感线疏密表达磁场强弱。,磁感线不能相交或相

3、切。,磁感线上每一点切线方向即为该点磁场方向。,第9页,课堂训练,1、一细长小磁针,放在一螺线管轴线上,N极在管内,S极在管外。若此小磁针可左右自由移动,则当螺线管通以图所示电流时,小磁针将怎样移动?,向右移动,第10页,课堂训练,2、如图所示,一束带电粒子沿水平方向飞过小磁针上方,并与磁针指向平行,能使小磁针N极转向读者,那么这束带电粒子也许是 (),A.向右飞行正离子束 B.向左飞行正离子束,C.向右飞行负离子束 D.向左飞行负离子束,BC,第11页,课堂训练,3、如图所示,在三维直角坐标系中,若一束电子沿y轴正向运动,则由此产生在z轴上A点和x轴上B点磁场方向是(),A.A点磁场沿x轴正

4、方向,B点磁场沿z轴负方向,B.A点磁场沿x轴负方向,B点磁场沿z轴正方向,C.A点磁场沿z轴正方向,B点磁场沿x轴负方向,D.A点磁场沿x轴正方向,B点磁场沿z轴正方向,A,第12页,课堂训练,4、如图所示,弹簧秤下挂一条形磁棒,其中条形磁棒N极一部分位于未通电螺线管内,如下说法对旳是(),A.若将a接电源正极,b接负极,弹簧秤示数将减小,B.若将a接电源正极,b接负极,弹簧秤示数将增大,C.若将b接电源正极,a接负极,弹簧秤示数将增大,D.若将b接电源正极,a接负极,弹簧秤示数将减小,AC,第13页,二、,安培分子电流假说,1、内容:在原子、分子等物质微粒内部,存在着一种环形电流分子电流,

5、分子电流使每个物质微粒都成为微小磁体,它两侧相称于两个磁极,这就是分子电流假说。,2、用安培分子电流假说解释现象,(1)为何有些物质有磁性、有些物质没有磁性?,(2)为何有些本来没有磁性物质有可以被磁化?本来有磁性物质在高温或者受到剧烈撞击时会失去磁性?,第14页,课堂训练,4、有关磁现象电本质,如下说法中对旳是 (),A.磁与电紧密联络,有磁必有电,有电必有磁,B.不管是磁体磁场还是电流磁场都来源于电荷运动,C.永久磁铁磁性不是由运动电荷产生,D.根据安培假说可知,磁体内分子电流总是存在,因此,任何磁体都不会失去磁性,B,第15页,三、匀强磁场,1、磁场强弱、方向到处相似磁场,2、匀强磁场磁

6、感线:是一组互相平行、方向相似、疏密均匀直线,第16页,四、磁通量:,1、定义:在磁感应强度为B匀,强磁场中,有一种与磁场方向垂,直平面,面积为S,我们把B,与S乘积叫做穿过这个面积,磁通量,简称磁通。用字母表,示磁通量。,2、在匀强磁场中,公式为,=BS,(S表达某一面积在垂直于磁场方向上投影面积),第17页,3、单位:在SI制中是韦伯,简称韦,符号Wb,1Wb=1Tm2,4、磁通量是有正负,若在某个面积有方向相反磁场通过,求磁通量,应考虑相反方向抵消后来所剩余磁通量,即应求该面积各磁通量代数和,5、磁通密度:,B=/S,表达磁感应强度等于穿过单位面积磁通量。,1T=1Wb/m2=1N/Am

7、,第18页,课堂训练,5、面积 S0.5m2闭合金属圆线圈处在磁感应强度 B=0.4T匀强磁场中,当磁场与环面垂直时,穿过环面磁通量是_;当金属圆环转过90,环面与磁场平行时,穿过环面磁通量是_,0.2Wb,0,第19页,课堂训练,6、某地地磁场磁感应强度水平分量是3.0l0,-5,T,竖直分量是4.010,-5,T,则地磁场磁感应强度大小为_,方向为,_,,在水平面上,面积为5m2范围内,地磁场磁通量为,_,Wb。,5.0l0,-5,T,与竖直方向成37斜向下(或斜向上),2.010,-4,第20页,课堂训练,7、如图所示,套在条形磁铁外三个线圈,其面积S1S2=S3,且“3”线圈在磁铁正中间。设各线圈中磁通量依次为1、2、3则它们大小关系是,A、123 B、12=3,c、123 D、12=3,C,第21页,
