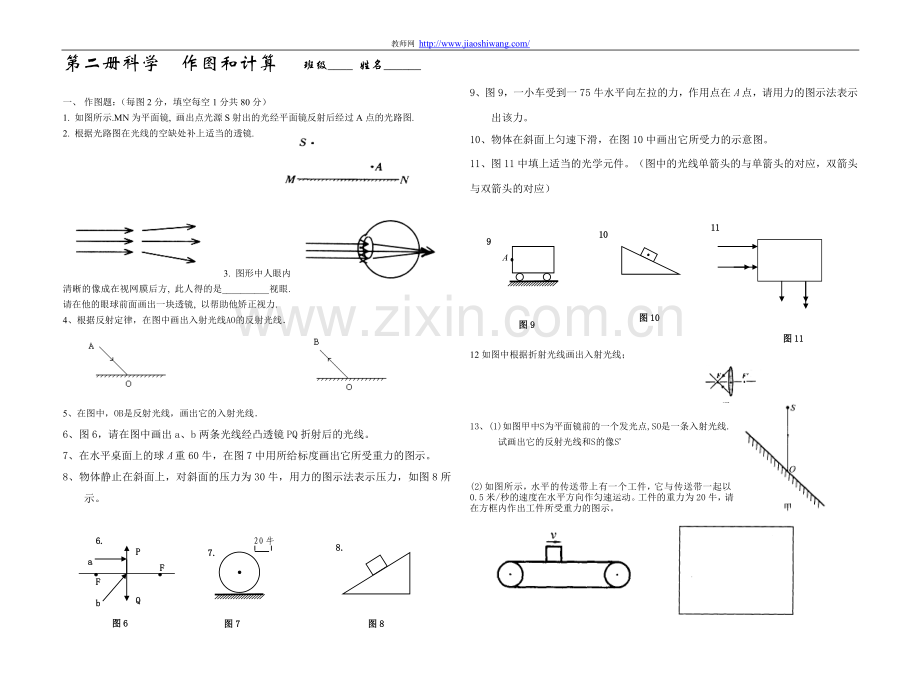

第二册科学 作图和计算 班级____ 姓名______

一、 作图题：（每图2分，填空每空1分共80分）
1. 如图所示.MN为平面镜, 画出点光源S射出的光经平面镜反射后经过A点的光路图.
2. 根据光路图在光线的空缺处补上适当的透镜.

3. 图形中人眼内清晰的像成在视网膜后方, 此人得的是__________视眼. 请在他的眼球前面画出一块透镜, 以帮助他矫正视力.
4、根据反射定律，在图中画出入射光线AO的反射光线．

5、在图中，OB是反射光线，画出它的入射光线．
6、图6，请在图中画出a、b两条光线经凸透镜PQ折射后的光线。
7、在水平桌面上的球A重60牛，在图7中用所给标度画出它所受重力的图示。
8、物体静止在斜面上，对斜面的压力为30牛，用力的图示法表示压力，如图8所示。

7.
20牛
图7
8.
图8
6.
b
a
图6
P
QQ
F
F

9、图9，一小车受到一75牛水平向左拉的力，作用点在A点，请用力的图示法表示出该力。
10、物体在斜面上匀速下滑，在图10中画出它所受力的示意图。
11、图11中填上适当的光学元件。（图中的光线单箭头的与单箭头的对应，双箭头与双箭头的对应）
图11
11

10
图10
9
A
图9

12如图中根据折射光线画出入射光线；

13、(1)如图甲中S为平面镜前的一个发光点,SO是一条入射光线.试画出它的反射光线和S的像S’

(2)如图所示，水平的传送带上有一个工件，它与传送带一起以0.5米/秒的速度在水平方向作匀速运动。工件的重力为20牛，请在方框内作出工件所受重力的图示。

14、光线以30°角入射到平面镜上，当入射角增大20°时，反射光线与入射光线的夹角多大？（通过作图回答）
15、光线与镜面夹角是30°，则反射光线与入射光线的夹角为______度，当入射光线向法线偏转_______度时，反射角变为40°（通过作图回答）.
17、光射到物体表面时，被物体表面______改变______，这种现象叫做光的反射 。 18、反射定律的内容是：反射光线、入射光线和法线在______平面上，反射光线和入射光线分居在______两侧，反射角______入射角。
19、入射光线沿着原来反射光线的方向射到平面镜上，这时反射光线将逆着原来_________的方向反射出去，这说明光的反射现象中___________是可逆的. 20、右所示是光的反射光路图，入射光线是______，反射光线是______，NO是______．其中∠3是______角，它和∠2的大小______．
22如图，光在空气和水两种介质中传播，mn是两 种介质的界面，入射光线是 ，反射角是 ，折射解是 ，介质1是 ，介质2是 。

23太阳光与水平面成25°角射到平静的湖面上，则反射角为______度；若太阳光垂直射向湖面，则反射角是______度，光线的传播方向改变了______度 .
24一条光线入射到平面镜，与镜面的夹角是15°，则反射角是______度．如果入射光线方向不变，使平面镜顺时针转动15°，反射光线和入射光线的夹角是______度. 25在球面镜中，对光有会聚作用的是_______，对光有发散作用的是______
26．汽车观后镜是______；太阳灶的反光镜是______，在使用太阳灶时，应把水壶放在______镜的______上. 　　
27.凹镜对光具有______作用，能够将平行于主轴的光线会聚于______，又能够把放在凹镜上______处的光源发出的光线经反射成为______光．可见在反射现象里，光路是______．它应用在______、______，还有医生检查______时用的聚光镜．
28点光源S发出的一束入射光线AB射在镜面MN上，
　　　　解：（1）画出垂直于镜面过B点的法线BE；（2）根据光的反射定律画出反射光线BF；（3）把反射光线BF和CD反向延长交于 点；（4）根据平面镜成像特点，像与物相对平面镜对称，即可画出点光源S的位置（图乙）．
　29、如图所示，是通过平面镜看到的钟表的像，则此时的时刻是_______．

30、在图（a）中画出物体ABC在平面镜中所成的像．
31、探照灯后面的反射镜是_______镜，灯丝应放在________上．
33、画出下列力的图示。
（1）物体A对桌面的压力为25牛（图甲）
（2）用60牛的力沿与水平方向成300斜向上推小车 （图乙）
（3）用100牛的拉力沿与斜面平行拉小车 （图丙）

34、一束光线由空气射入某种介质的表面，光线与界面夹角为30°，经界面反射的光线与经
界面折射的光线恰好垂直。问：
(1) 则入射角、折射角分别是多少？（3分）
（2）入射光线和反射光线的夹角是多大？（2分）
（3）要使入射光线、反射光线、折射光线在同一直线上应怎么办？转动的角度是多少？（5分）
二、计算题（第6题4分，第9题6分，其他每题3分，共40分）
1、计算质量为50克的物体所受的重力是多少？

2、从地球向月球发射无线电波，当地球收到返回的无线电信号时，历时2.56S，无线电波传播的速度为3´108M/S。求地球与月球的距离。

3、计算质量为200克的物体所受的重力是多少？

4、计算重为4.9牛的物体质量多大？

5、计算重为2.94牛的物体质量多大？

6、地处宁波慈溪的杭州湾跨海大桥将于2006年建成通车，大桥建成后，使原来泸杭甬高速公路近300千米的路程缩短为约130千米，这将大大促进区域经济的发展
(1)有一辆油罐车的时速为100千米/时，行驶130千米路程需要多少时间？
(2)该油罐车装有10吨柴油，这些柴油的重力多大？

7、百米跑用了16秒，平均速度多大？
8、我国首例商业运行磁悬浮列车在上海正式运行，设计时速高达400多千米/小时，始发站上海浦东国际机场至龙阳路站约33千米，只运行了约8分钟，求：该列车运行时的速度是多少千米/小时？

9、如图12表示的是一个骑自行车的人与一个跑步的人运动时的路程随时间变化的图象。根据该图象能够获得的合理的信息有：
图12
路程（米）
300

200

100

0 5 10 15 20 25 30 时间（秒）

信息一：他们是同时开始运动的；

信息二： ；

信息三： ；等等。
10、民间有一个美丽的传说，是关于牛郎织女的故事。据天文测量，牛郎星和织女星相距160万亿千米，估算一下，牛郎眨眨眼，织女要隔多长时间才能看到？

11、以5米/秒的速度跑200米需时多少？

12、一辆火车以72千米/时的速度通过一隧道，隧道长2000米，火车长400米，火车完全通过该隧道需多长时间？
