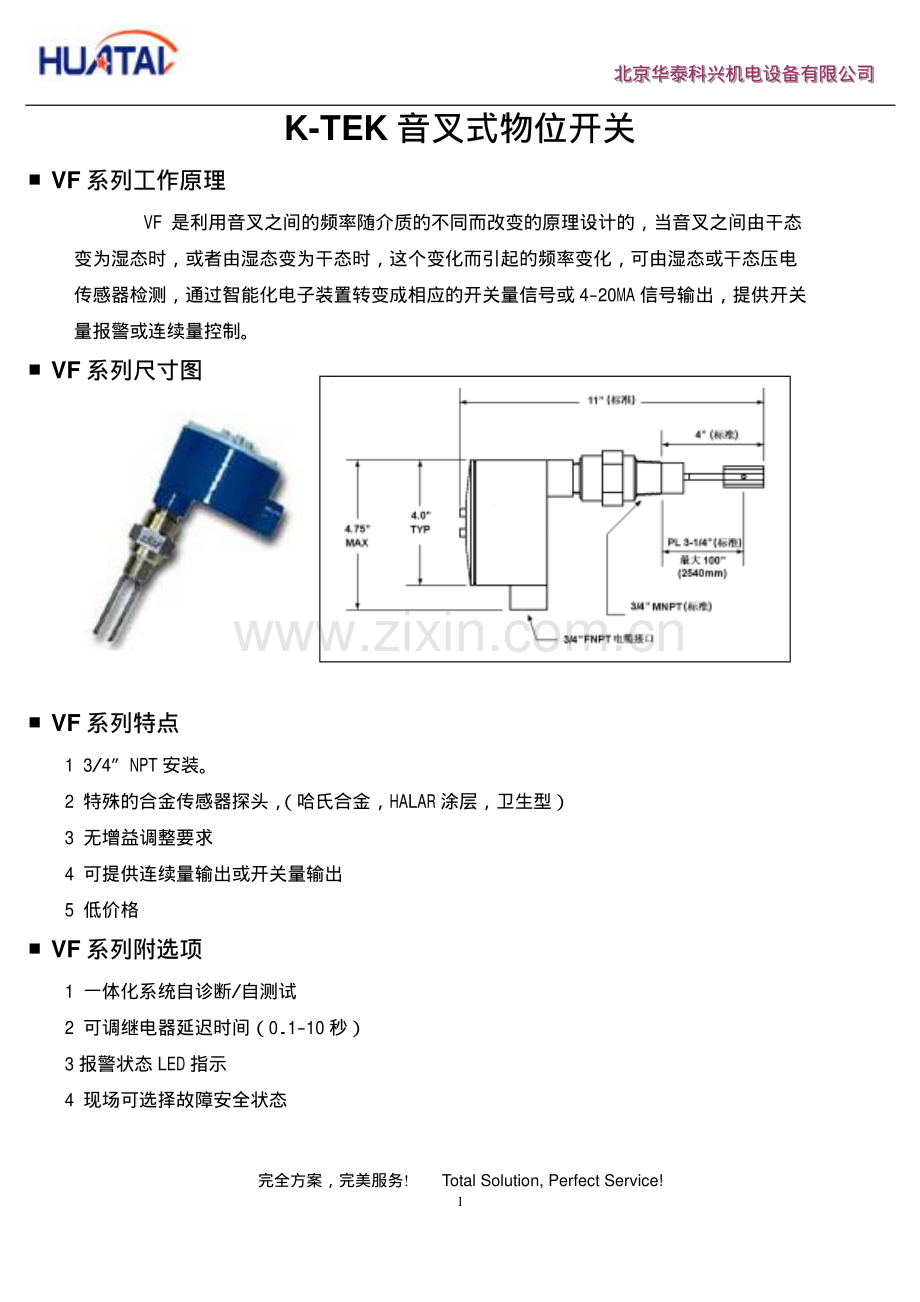

北北北北北北京京京京京京华华华华华华泰泰泰泰泰泰科科科科科科兴兴兴兴兴兴机机机机机机电电电电电电设设设设设设备备备备备备有有有有有有限限限限限限公公公公公公司司司司司司 完全方案，完美服务!Total Solution,Perfect Service!1 K-TEK 音叉式物位开关 音叉式物位开关 VF 系列工作原理 系列工作原理 VF 是利用音叉之间的频率随介质的不同而改变的原理设计的，当音叉之间由干态 变为湿态时，或者由湿态变为干态时，这个变化而引起的频率变化，可由湿态或干态压电 传感器检测，通过智能化电子装置转变成相应的开关量信号或 4-20MA 信号输出，提供开关 量报警或连续量控制。VF 系列尺寸图 系列尺寸图 VF 系列特点 系列特点 1 3/4NPT 安装。2 特殊的合金传感器探头，（哈氏合金，HALAR 涂层，卫生型）3 无增益调整要求 4 可提供连续量输出或开关量输出 5 低价格 VF 系列附选项 系列附选项 1 一体化系统自诊断/自测试 2 可调继电器延迟时间（0.1-10 秒）3 报警状态 LED 指示 4 现场可选择故障安全状态 北北北北北北京京京京京京华华华华华华泰泰泰泰泰泰科科科科科科兴兴兴兴兴兴机机机机机机电电电电电电设设设设设设备备备备备备有有有有有有限限限限限限公公公公公公司司司司司司 完全方案，完美服务!Total Solution,Perfect Service!2 VF-20 系列性能指标 系列性能指标 型号 型号 VF-20 开关系列 开关系列 开关原理 音叉 工作电压 24VDC，120 或 240VAC 50/60HZ 接点输出 10Amp DPDT 响应时间 0.1 秒 死区范围 约+1/8 重复性+0.1 工作温度 电子部分：-40 到 71 传感器部分：-40 到 149 工作压力 0 到 600 PSIG(41Bar)电气认证 隔爆(Class I Division 1,Groups C,D NEMA 4X(TYPE 4X),(NEMA 4/7)电气接口 3/4 FNPT 比重范围 最小 0.45 VF-20 系列选型 系列选型 型号：型号：VF-20/a/b/c/d/e/PL /a 工作电源工作电源。a=1(24VDC)；a=2(120VAC)；a=3(240VAC)/b 过程连接过程连接。b=P7(3/4 MNPT)标准接口；b=P1(1MNPT)；b=B1(1BSPT)b=WP(焊接方式)b=FL法兰连接 b=Tnn(三重卡箍)nn为 10=115=1.5 20=2 25=2.5/c 传感器材料传感器材料。c=S6(316SS)标准；c=HC(哈氏合金 C-276)；c=H6(316SS 带 HALAR 涂层)/d 探杆表面处理探杆表面处理。不选=标准处理 b=1F 180 度 b=2F 240 度 b=EP 240 度加电抛光 /e 特殊选项特殊选项 e=MM M20 导线连接器 /PL 探头长度探头长度 标准是 4特殊长度可按 1增加，最大可延长到 100(2540mm)北北北北北北京京京京京京华华华华华华泰泰泰泰泰泰科科科科科科兴兴兴兴兴兴机机机机机机电电电电电电设设设设设设备备备备备备有有有有有有限限限限限限公公公公公公司司司司司司 完全方案，完美服务!Total Solution,Perfect Service!3 VF-30 系列性能指标 系列性能指标 型号 型号 VF-30 开关系列 开关系列 工作电压 回路电源，24VDC，120VAC，240VAC 接点输出 10A DPDT 回路输出 传感器未接触介质：81mA DC 传感器接触介质：161mA DC 故障状态：191mADC 或 41mADC 电路特点 连续自测试，对于介质未接触传感器状态，接触传感器状态和故障状态，都有报警灯指示，可调整时间延迟（0.1-10 秒）工作温度 电子部分：-40 到 71 传感器部分：-40 到 149 工作压力 0 到 600PSIG(41Bar)电气认证 隔爆(Class I Division 1,Groups B,C,D NEMA 4X(TYPE 4X),(NEMA 4/7)电气接口 3/4”FNPT 比重范围 最小 0.45 VF-30 系列选型 系列选型 型号：型号：VF-30/a/b/c/d/e/f/PL /a 工作电源工作电源。a=0(回路供电)；a=1(24VDC)；a=2(120VAC)；a=3(240VAC)/b 过程连接过程连接。b=P7(3/4 MNPT)标准接口；b=P1(1MNPT)；b=B1(1BSPT)b=WP(焊接方式)b=Tnn(三重卡箍)nn为 10=115=1.5 20=2 25=2.5 /c 传感器材料传感器材料。c=S6(316SS)标准；c=HC(哈氏合金 C-276)；c=I6(铬镍铁合金 600)c=HB(哈氏合金 B)c=MO(蒙乃尔合金)c=G6(玻璃外套 316L 不锈钢)/d 探杆表面处理探杆表面处理。不选=标准处理 b=1F 180 度 b=2F 240 度 b=EP 240 度加电抛光/e 特殊选项特殊选项 e=HT 高温型 e=MM M20 导线连接器 e=HS 五针自由连接件 北北北北北北京京京京京京华华华华华华泰泰泰泰泰泰科科科科科科兴兴兴兴兴兴机机机机机机电电电电电电设设设设设设备备备备备备有有有有有有限限限限限限公公公公公公司司司司司司 完全方案，完美服务!Total Solution,Perfect Service!4 /f 外壳结构外壳结构 f=A 铝制双腔外壳 f=S 不锈钢双腔外壳 f=R 分体式外壳 /PL 探头长度探头长度。标准是 4特殊长度可按 1”增加，最大可延长到 100”(2540mm)选型举例选型举例 VF30/1/P7/S6/4 24VDC 供电 3/4螺纹连接 传感器材质 316L 不锈钢 探头长度 4 其他无特殊要求
