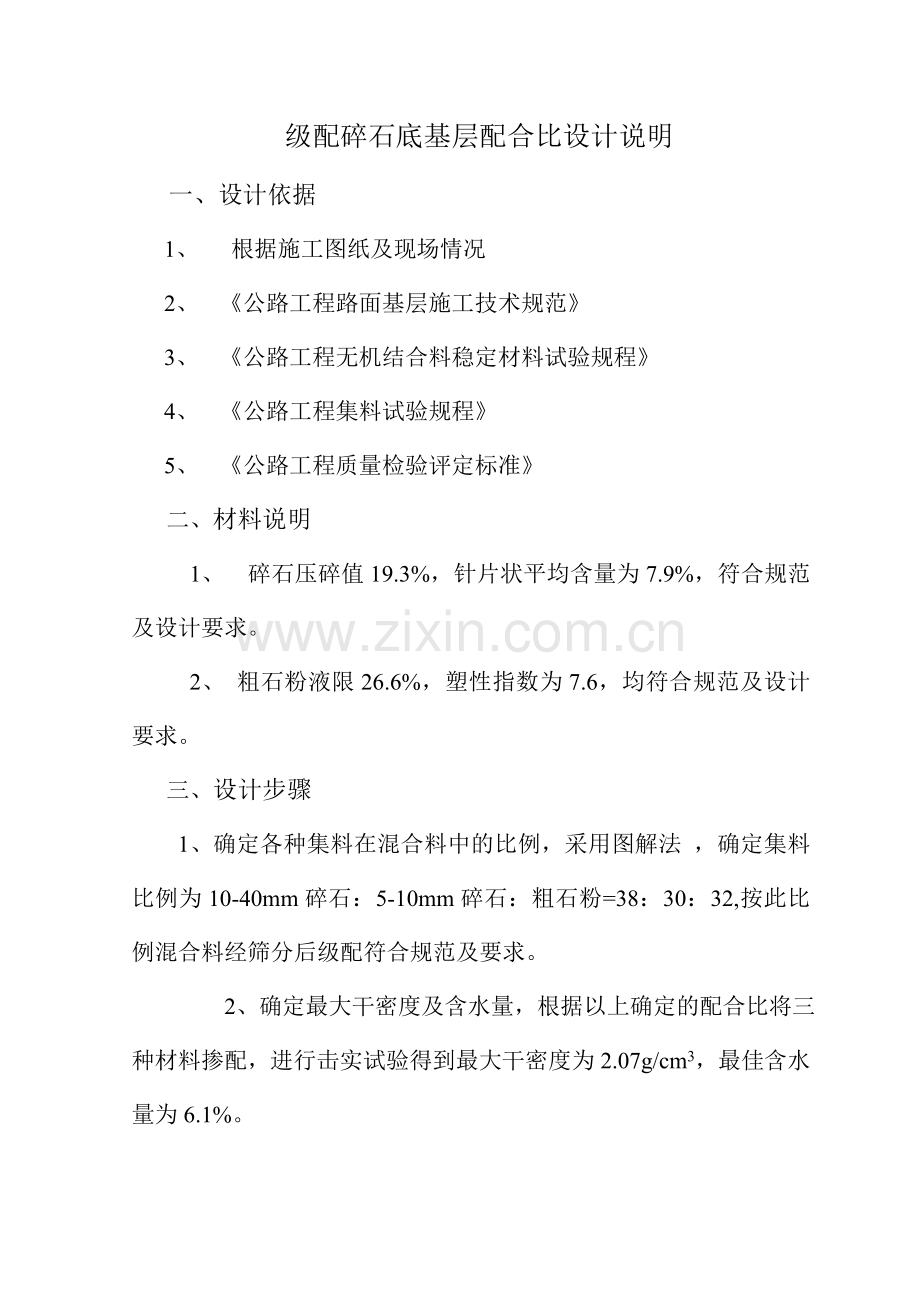

级配碎石底基层配合比设计说明
一、设计依据
1、 根据施工图纸及现场情况
2、 《公路工程路面基层施工技术规范》
3、 《公路工程无机结合料稳定材料试验规程》
4、 《公路工程集料试验规程》
5、 《公路工程质量检验评定标准》
二、材料说明
1、 碎石压碎值19.3%，针片状平均含量为7.9%，符合规范及设计要求。
2、 粗石粉液限26.6%，塑性指数为7.6，均符合规范及设计要求。
三、设计步骤
1、确定各种集料在混合料中的比例，采用图解法 ，确定集料比例为10-40mm碎石：5-10mm碎石：粗石粉=38：30：32,按此比例混合料经筛分后级配符合规范及要求。
2、确定最大干密度及含水量，根据以上确定的配合比将三种材料掺配，进行击实试验得到最大干密度为2.07g/cm3，最佳含水量为6.1%。

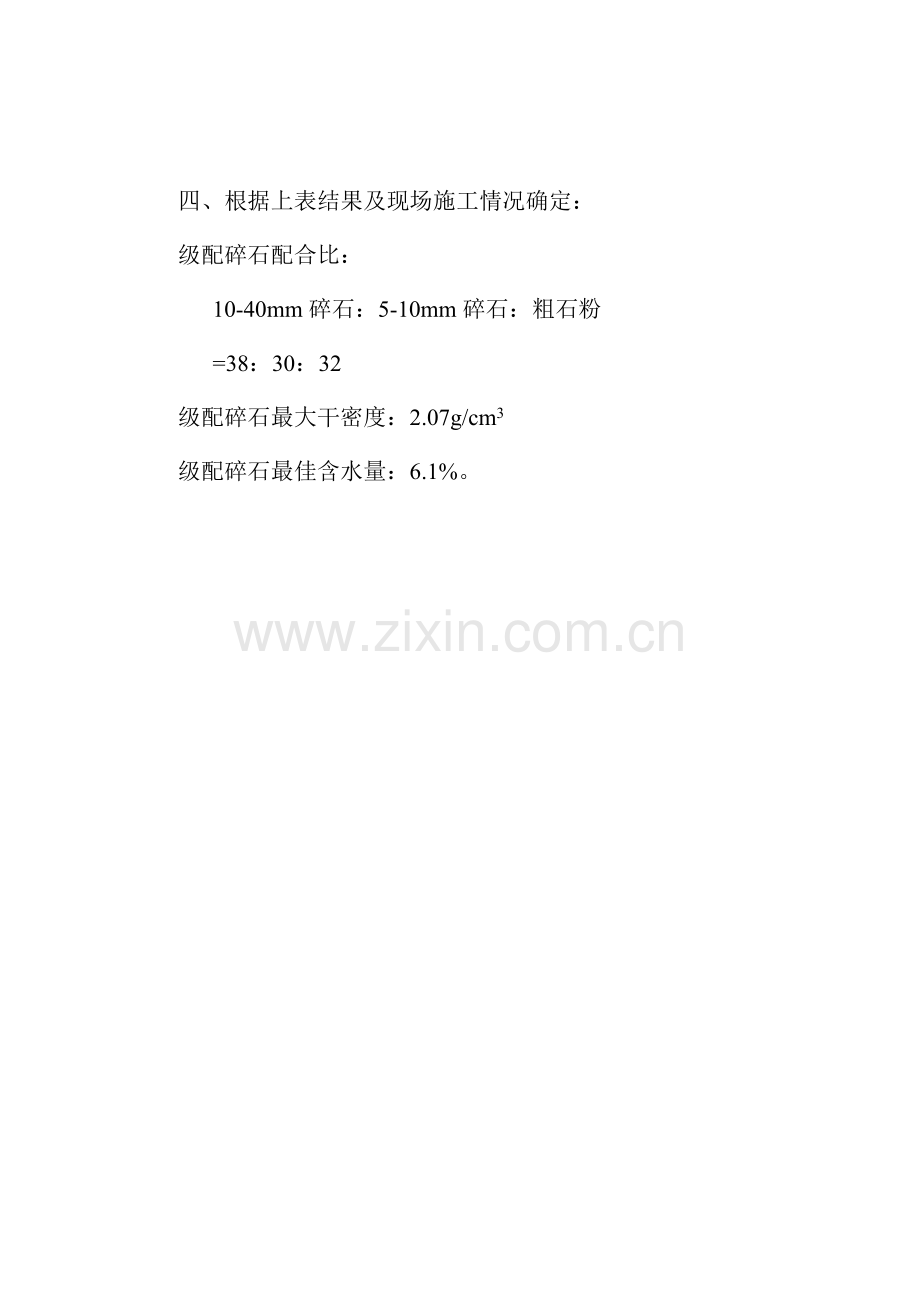

四、根据上表结果及现场施工情况确定：
级配碎石配合比：
10-40mm碎石：5-10mm碎石：粗石粉
=38：30：32
级配碎石最大干密度：2.07g/cm3
级配碎石最佳含水量：6.1%。

级配碎石底基层配合比报告

试验单位：
日 期： 2011年6月20日
