网上商城概要设计说明书-时序图-状态图-用例图.doc

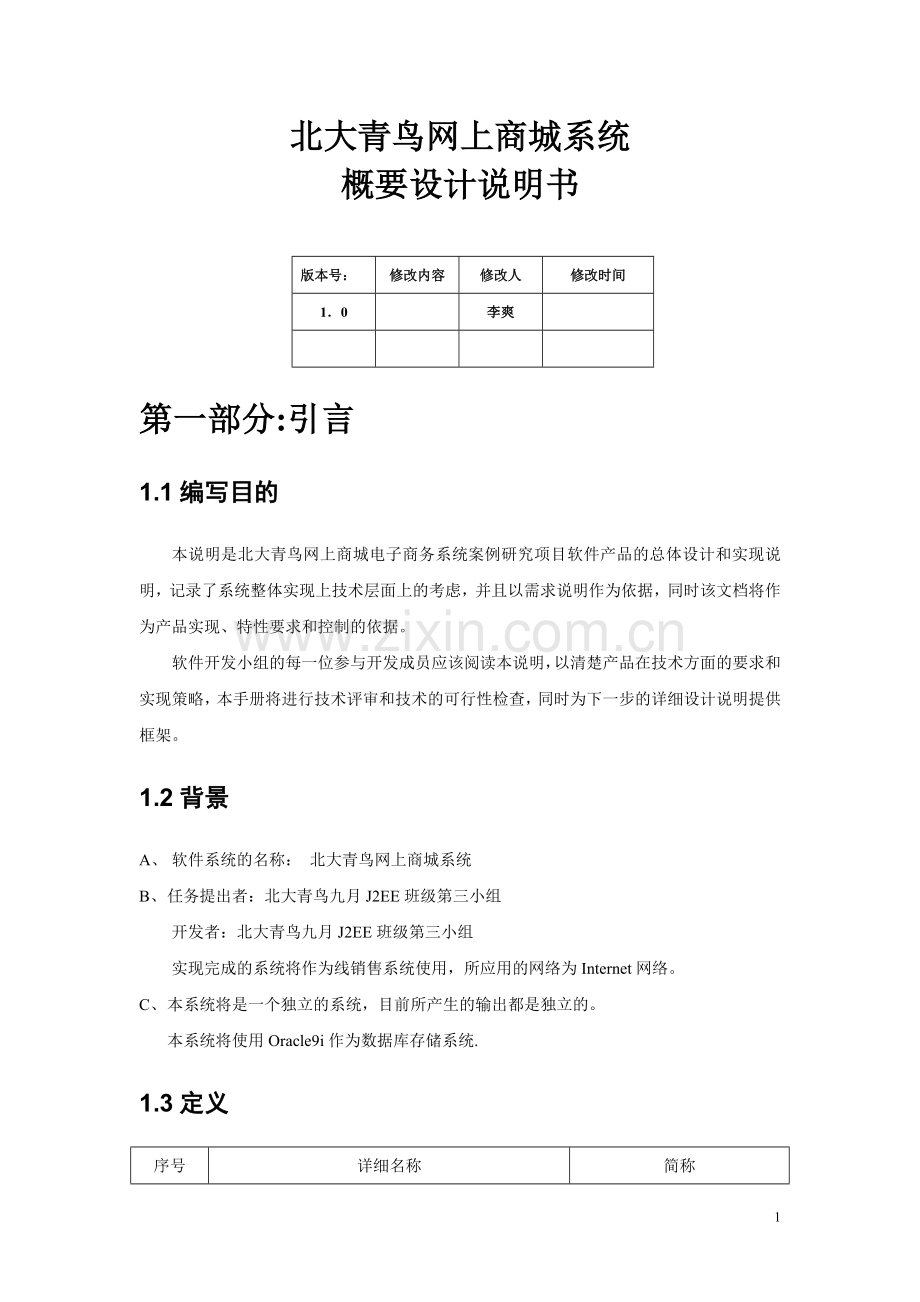

北大青鸟网上商城系统
概要设计说明书

版本号：
修改内容
修改人
修改时间
1．0

李爽

第一部分:引言
1.1编写目的
本说明是北大青鸟网上商城电子商务系统案例研究项目软件产品的总体设计和实现说明，记录了系统整体实现上技术层面上的考虑，并且以需求说明作为依据，同时该文档将作为产品实现、特性要求和控制的依据。
软件开发小组的每一位参与开发成员应该阅读本说明，以清楚产品在技术方面的要求和实现策略，本手册将进行技术评审和技术的可行性检查，同时为下一步的详细设计说明提供框架。
1.2背景
A、 软件系统的名称： 北大青鸟网上商城系统
B、 任务提出者：北大青鸟九月J2EE班级第三小组
开发者：北大青鸟九月J2EE班级第三小组
实现完成的系统将作为线销售系统使用，所应用的网络为Internet网络。
C、 本系统将是一个独立的系统，目前所产生的输出都是独立的。
本系统将使用Oracle9i作为数据库存储系统.

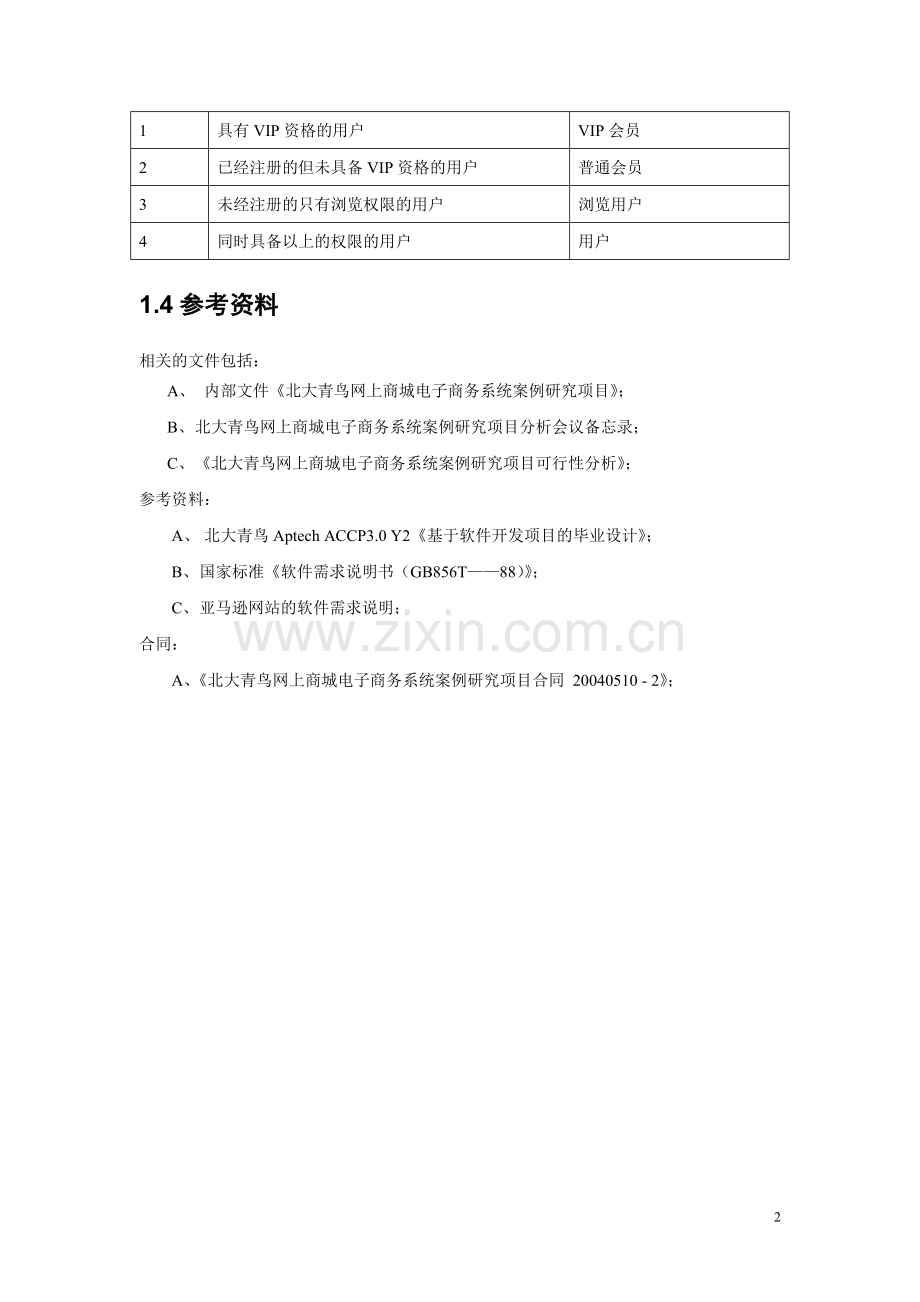

1.3定义
序号
详细名称
简称
1
具有VIP资格的用户
VIP会员
2
已经注册的但未具备VIP资格的用户
普通会员
3
未经注册的只有浏览权限的用户
浏览用户
4
同时具备以上的权限的用户
用户
1.4参考资料
相关的文件包括：
A、 内部文件《北大青鸟网上商城电子商务系统案例研究项目》；
B、 北大青鸟网上商城电子商务系统案例研究项目分析会议备忘录；
C、 《北大青鸟网上商城电子商务系统案例研究项目可行性分析》；
参考资料：
A、 北大青鸟Aptech ACCP3.0 Y2《基于软件开发项目的毕业设计》；
B、 国家标准《软件需求说明书（GB856T——88）》；
C、 亚马逊网站的软件需求说明；
合同：
A、《北大青鸟网上商城电子商务系统案例研究项目合同 20040510 - 2》；
第二部分:总体设计
2.1需求规定
需求规定的详细内容，请参考独立的文档《北大青鸟网上商城项目需求说明》.
2.2运行环境
2.2.1、硬件设备要求：

客户程序硬件要求：
具有 Pentium III 处理器且满足以下要求的计算机：
最低 64 MB 内存
最小 2.1 GB 硬盘
鼠标
键盘

服务器硬件需求：
具有 Pentium III 处理器且满足以下要求的计算机：
最低 512MB 内存
最小 8 GB 硬盘
鼠标
键盘

2.2.2、支持程序

客户程序软件：
Windows 98/NT /2000或更高版本

数据库服务器软件：
Windows NT / 2000 Server 或更高版本
Oracle9i/SQL Server 2000/My Sql/Access

2.3基本设计概念和处理流程
本系统的实现采用典型的三层模式、B/S结构来实现，不同的客户端程序共同访问中心数据库，系统结构如图1：

Internet

WebLogic

Internet

Oracle9i服务器/
SQL Server2000

图1：系统结构

设计说明：
1、每一个计算机需要安装浏览器；
2、每个客户程序通过中间件访问中央的数据库服务器；
3、数据库服务器使用Oracle9i或SQL Server2000来实现；
4、多用户并发访问和处理、数据加锁、事务协调，由Oracle9i/SQL Server 数据库和数据库服务器来完成；
2.4结构
应用程序的内部结构采用分层编码来实现，并且为保证各子系统的独立性，结合了JavaBean组件技术。
系统规划的结果采用图2来表示。

JavaBean

“网上商城”在线销售网
登录/注册

系统管理

商品查询

购物车

Oracle9i/SQL Server2000

WebLogic

图2：系统逻辑结构（分层编码）

功能和模块的划分：

——
——
——
——
——
——
——
后台管理
留言板/
在线论坛
会员管理
商品管理
————————————————————————————————————
“网上商城”电子商务系统
订单管理
收藏夹

图3：系统模块划分
模块划分说明：
1、登录和安全被独立地设计为一个JavaBean控件；
2、数据访问模块设计为一个独立的JavaBean组件，以方便其他应用程序开发重用；

用例图：

说明:该用例图详细用户和系统之间的交互细节,体现本系统的业务逻辑.在整个开发过程中将依照以上业务逻辑确定解决问题方案.

时序图1:

说明:以上是管理员与系统交互的时序图.体现了管理员与系统交互的细节和管理员的权限.

时序图2:

说明:以上是普通用户和系统交互的时序图,描述普通用户在不同时间段的业务状态.

数据访问架构层：
跨数据库的DAO模式框架：

管理员状态图:

用户状态图:

2.5功能需求与程序的关系
在需求说明中规定要实现的功能，对应的模块和程序实现如下：

功能和需求描述
模块功能描述
管理员的管理
实现管理员安全验证与管理、实行产品录入责任制
商品品种信息的管理
实现商品的分类管理，便入产品录入和查询等；
商品信息的管理
实现商品的详细信息的管理；
订单信息的管理
实现订单信息的详细管理与发货等管理；
购物车信息
实现方便客户的当时的购物与验证是否购物情况。
收藏夹信息
实现便于会员对于自己打算要买或要了解的东西而目前没有决定是否购习或了解的记录；
留言板
实现便于顾客对于服务或货物等问题进行留言；
论坛
实现便于顾客之间进行购物心得在线交流等。

说明：
1、主界面组织了这些功能和模块，为用户操作提供一个框架；
2、论坛是一个单独的模块，通过WinSock控件、TCP/IP协议来实现；
3、以上划分的模块、子系统，在逻辑上相对独立，因此被划分成相对独立的模块，这种方式的划分为系统的实现能够提供更加明确的思路，但是，这些模块在实现的时候不能够达到完全的内聚，因此，实现的成员安排，请参考项目计划中的人员安排；
4、模块之间的接口设计，请参考以下的说明；

2.6人工处理过程
（不适用）
2.7尚未问决的问题
需求中的问题在本设计中已经全部实现，但是，基于一般的考虑，可能会在开发过程或者后期版本中增加的功能包括：
1、公司人力资源管理系统；
2、财务管理系统；
。。。。。。
（说明：若已经解决了需求中存在的问题，以上的可以不属于尚未解决的问题；）
第三部分、接口设计
本系统采用JAVA进行开发，所提供的不同层次的接口，都具有高度的集成性，本系统没有采用低级语言设计和完成自定义的接口，因此接口设计大部分已经由不同方式的JavaBean组件来完成了，以下只做简单的说明。
3.1用户接口
本系统提供可视化的操作方式，不提供命令控制语句进行输入控制，从而用户只需要使用鼠标进行命令操作，使用键盘输入系统接收的参数。
用户接口集中在图2中的界面层，用户主要通过窗体、控件、对话框等可视化元素进行交互。

输入输出，界面接口操作包括以下的方面：
序号
输入信息
操作和处理
输出
1
管理员的完整的信息
执行添加操作
对应信息被保存
2
指定一个管理员
执行删除操作
该信息被删除
3
指定一个管理员，输入该管理员新的信息
执行更改操作
该管理员原来的信息被新的信息所代替
4
会员的完整的信息
执行添加操作
对应信息被保存
5
指定一个会员
执行删除操作
该信息被删除
6
指定一个会员，输入该会员新的信息
执行更改操作
该会员原来的信息被新的信息所代替
7
商品种类的完整的信息
执行添加操作
对应信息被保存
8
指定一种商品种类
执行删除操作
该信息被删除
9
指定一种商品种类，输入该商品种类新的信息
执行更改操作
该商品种类原来的信息被新的信息所代替
10
商品的完整的信息
执行添加操作
对应信息被保存
11
指定一种商品
执行删除操作
该信息被删除
12
指定一种商品，输入该商品新的信息
执行更改操作
该商品原来的信息被新的信息所代替
13
购物车具备信息
执行提交操作
对应信息实保存
14
指定某件商品
执行添加操作
该商品被添加到收藏夹
15

执行删除操作
该商品在收藏夹中被删除
详细的接口设计和说明，请参考《北大青鸟网上商城案例研究项目详细设计说明》。
3.2外部接口
JAVA应用程序包括了支持程序，主要的支持程序为JavaBean，有关JavaBean的相关说明，请参考其他资料。
“网上商城”通过JavaBean接口访问数据库，纯Java方式对数据库访问对象进行了层次式的封装，详细的有关纯Java方式的说明，请参考纯Java方式相关的技术资料。
与数据库的接口设计，主要集中在图2中数据库访问模块的独立封装部分，详细的接口、访问调用，请参考《北大青鸟网上商城系统详细设计说明》。
3.3内部接口
内部接口主要集中在两个方面，在图2中，包括：
A、中间处理层对数据库访问层数据的调用和处理；
B、界面层对中间数据库处理层的调用、控制命令的响应；

中间的数据处理层对数据访问层的数据调用可以用图4来描述：

ClsDBManager：RecordSet
纯Java连接方式
Business Object
Business Collection Object
Servlet
User Interface Display And Response

图4：数据访问层与数据处理层接口

包含不同的业务对象的业务集合对象，作为调用者的参数进行传递。
对于只执行T-SQL的操作，由业务对象组装T-SQL，直接调用数据库访问对象。

界面层对中间数据库处理层的调用、控制命令的响应接口描述如图5；

User Interface Display And Response
Business Process Object
Methods、Properties And Events
Business Collection Object

图5：界面层与数据处理层的接口
不同的业务逻辑对象，实现不同界面层的接口。

详细的接口设计，请参考《北大青鸟网上商城系统详细设计说明》。

说明：
1、若应用程序采用了多态实现的Implements语句实现不同组件之间的扩展接口，需要在内部接口中进行描述；
2、采用低级语言实现的接口，需要在对应的部分加以描述；
3、接口设计可以采用不同形式的图表来说明；
）

注：运行设计、系统数据结构设计、出错处理设计和系统维护设计四个部分详见各个部分，本概要设计中略。
