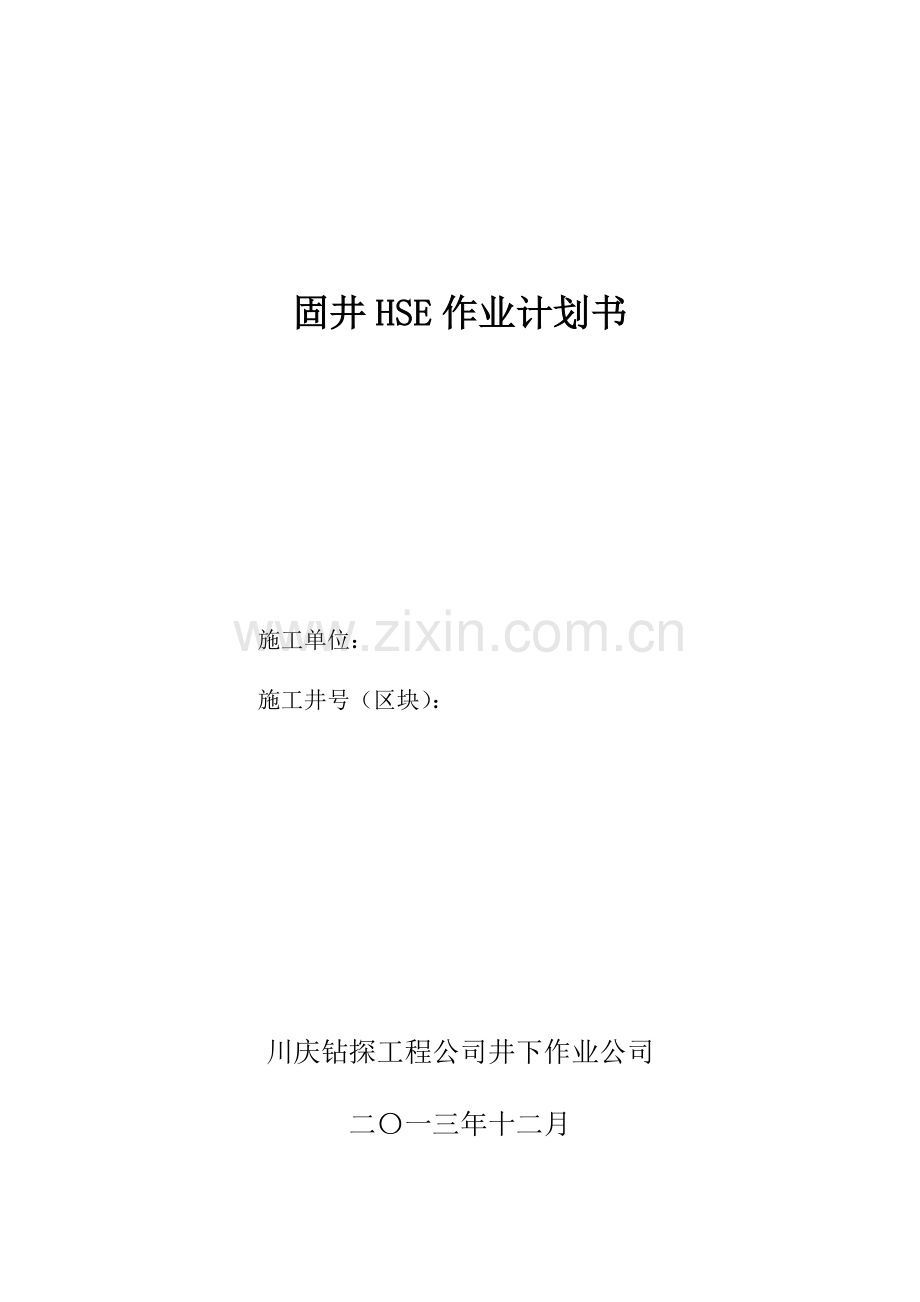

固井HSE作业计划书(DOC).doc

固井HSE作业计划书

施工单位：
施工井号（区块）：

川庆钻探工程公司井下作业公司
二〇一三年十二月

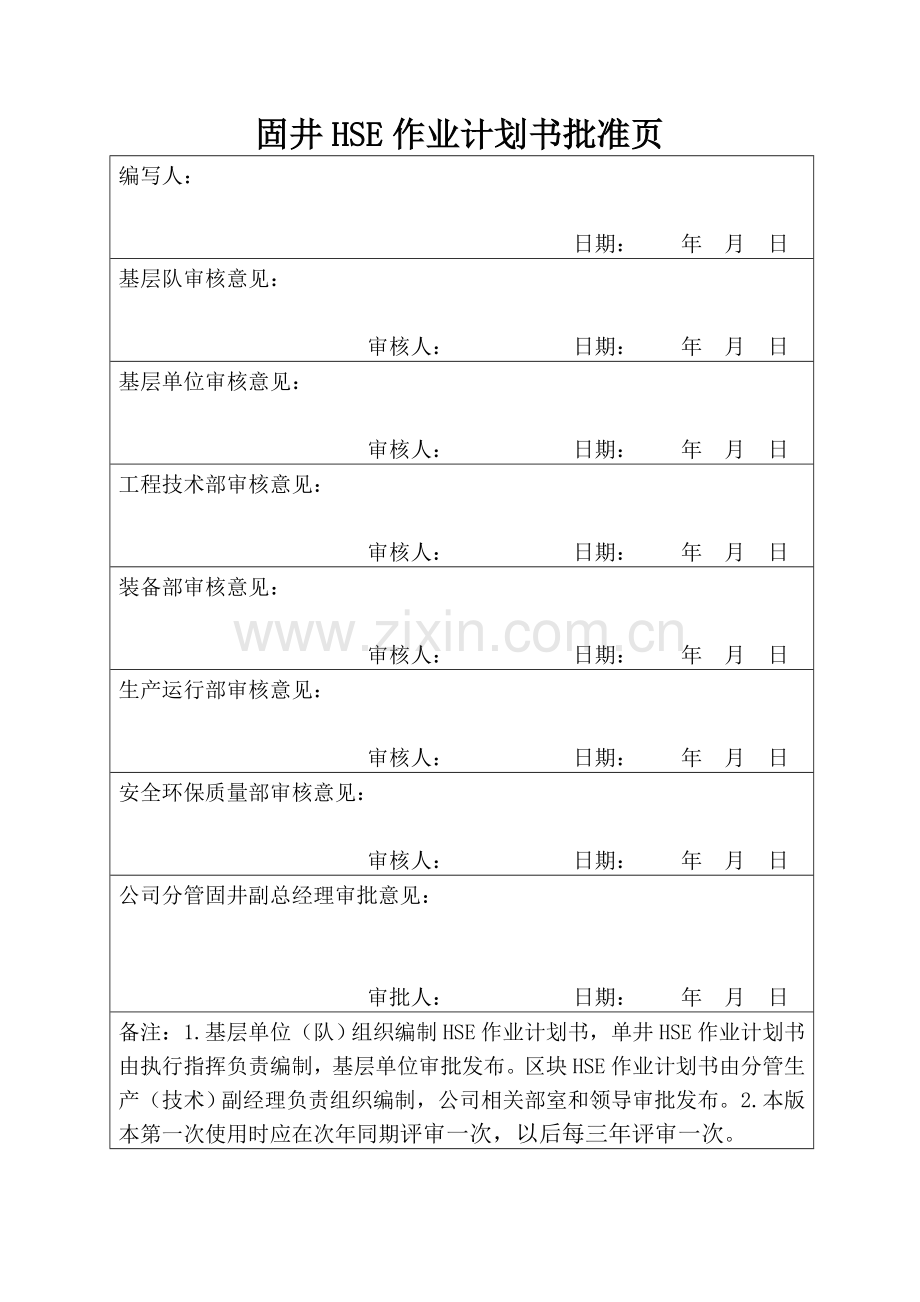

固井HSE作业计划书批准页
编写人：

日期： 年 月 日
基层队审核意见：

审核人： 日期： 年 月 日
基层单位审核意见：

审核人： 日期： 年 月 日
工程技术部审核意见：

审核人： 日期： 年 月 日
装备部审核意见：

审核人： 日期： 年 月 日
生产运行部审核意见：

审核人： 日期： 年 月 日
安全环保质量部审核意见：

审核人： 日期： 年 月 日
公司分管固井副总经理审批意见：

审批人： 日期： 年 月 日
备注：1.基层单位（队）组织编制HSE作业计划书，单井HSE作业计划书由执行指挥负责编制，基层单位审批发布。区块HSE作业计划书由分管生产（技术）副经理负责组织编制，公司相关部室和领导审批发布。2.本版本第一次使用时应在次年同期评审一次，以后每三年评审一次。
前 言
HSE作业计划书是对基层组织从事具体活动或所运作特定项目的新增风险（诸如：人员、环境、工艺、技术、设备设施变更等）的管理与控制，突出的是对项目动态、新增风险的管理和控制。
HSE作业计划书随项目或作业条件变化而变化，在内容上是对HSE作业指导书的补充，包括项目概况、作业现场及周边情况和人员能力及设备状况、新增危害因素辨识与主要风险提示、风险控制措施，应急处置预案(与主要风险提示相对应)5大部分。
压裂酸化作业周期短、作业场所移动且在同一区块内作业的项目，应在项目启动前或每年年初编制区块HSE作业计划书（含：工厂化压裂，工厂化压裂应包括联合作业单位）。同一区块井在施工前应对随着人、机、料、法、环等各种变化带来的新增危害因素进行辨识，在原区块计划书基础上，制订相应的风险削减及控制措施，填写单井《风险管理单》。
压裂酸化新工艺（工具）、新液体体系首次作业、或业主方有特殊要求的、或区块HSE计划书中没有涵盖的单井作业项目，应在施工前编制单井HSE作业计划书。
在施工作业前，施工单位应组织集中学习本井（区块）HSE作业计划书（含《风险管理单》），使有关人员掌握本井（区块）所特有的风险防范措施，本井（区块）施工结束后，该HSE作业计划书、风险管理单即告废止。本版本第一次使用时应在次年同期评审一次，以后每三年评审一次。

固井HSE作业计划书
1 项目概况、作业现场及周边情况
1.1项目概况
1.1.1井（区块）基本情况
·井号/区块： 。
·地理位置： 。
·施工项目（甲方）来源： 。
·施工工艺及参数、是否有H2S、CO等有毒有害气体、是否属于 “三高”井、是否属于“两浅”井：见单井《施工设计》。
·井的基本情况：见单井《施工设计》。
·甲方在HSE方面的要求：见单井《施工设计》和合同约定的事项等。
1.2井场和周边情况调查
1.2.1本井邻井（区块内或附近井）调查（可能对本施工作业带来的影响或提示等）：见单井《钻井设计》。
1.2.2井（区块）条件调查
1.2.2.1井场面积、平整坚实程度等地面条件是否满足施工需要：见单井《现场办公纪要》中“基本情况”（或采取电话沟通的方式填写《现场办公纪要》，以下类同）。
1.2.2.2井场内是否有其它交叉施工的设备和单位，如空钻设备、地面测试流程等：见单井《现场办公纪要》中“基本情况”。
1.2.2.3井场是否有高（低）压线路、通讯线或其它地上线路：见单井《现场办公纪要》中“基本情况”或《道路探察记录》中“危险路段”。
1.2.2.4井场是否有管道、电缆或其它地下线路：见单井《现场办公纪要》中“基本情况”。
1.2.3自然环境调查
1.2.3.1本井（区域）周边生活和工业区：见单井《道路探察记录》。
如：学校、居民区；公路、铁路、机场；养殖场（牲畜、水产）；国防设施、厂矿、民用建筑；水利、电力设施等。
1.2.3.2本井（区块）周边其他： 无 。
如：文物古迹、动植物及水资源保护区等。
1.2.3.3本井（区块）气候特征及影响：见单井《钻井设计》。
1.2.3.4本井（区块）通信方式：对讲机、井场座机、移动手机（进入井场应关闭手机）。
1.2.4 社会环境调查
1.2.4.1本井周边（区块）民族分布：见单井《钻井设计》。
1.2.4.2本井周边（区块）有无地方病及传染病：无。
如果有：应填写具体疾病（如：禽流感）。
1.2.4.3本井（区块）所在地有关HSE方面的特殊要求：无。
如：风景区环保要求，地方政府污染物排放和安全要求等。
1.2.4.4其它可能遭受或造成健康、安全与环境影响的因素： 特种车通行，村民可能拦路 。
如：当地居民交通安全意识淡薄，违章驾乘现象普遍；当地居民在逢场赶集期间，占道设摊，行人不避让车辆；因重车通行或施工作业，可能影响当地居民的生活，当地居民可能会提出补偿要求。
1.2.5 动迁路线
井（区块）道路情况：见单井《道路探察记录》或区块《道路交通安全风险评价报告》。
2 人员能力及设备状况
2.1人员能力：见《员工信息登记表》、《员工能力评价报告》和单井《作业人员清单》。
2.2设备状况：见《设备设施信息登记表》和单井《主设备配置计划清单》、《辅助设备配置计划清单》、《常用备件和专用工具清单》、《井口管汇清单》、《灰罐管汇清单》。
3 主要风险与新增危害因素辨识提示
3.1本井（区块）主要风险
3.1.1交通安全风险
风险提示
控制措施
如：高速、城镇、乡村、井场等不同公路，雨、雪、雾等不同气候，漫水、涵洞、桥梁、依山傍水等不同路面和高空、地基等提示。
如：执行限速、道路探察、三停四查等规定，采用GPS监控、专人指挥、防滑链等措施。
3.1.2高压施工风险
风险提示
控制措施
如：误操作；高压管汇爆裂；加重水泥浆流动性差，加上地层因素，施工中易造成高泵压。
任何时候开泵前必须两次确认，一是和工程人员进行指令确定，二是对闸门开关状态再次确定。采用警示隔离、禁止进入高压区、采用远控系统施工和监控、采用5吨的防脱落吊带等措施。水泥实验优化配方，提高水泥浆流性，钻井队向水泥车接供浆管线，如发生高泵压，由水泥车完成替浆工作。
3.1.3井控安全风险
风险提示
控制措施
部分井漏失重，后效严重，属典型的漏喷同层井，易引发井控风险
在设计中充分考虑井控风险。建议对漏喷同层的井，考虑正注反挤的施工方案，规避井控风险。
3.1.4承包商管理风险
风险提示
控制措施
承包商行程管理风险，承包商所承运的物资不能按时到达指定位置。
任务单注明行驶路线和到达时间，并全程与驾驶员联系，配合物流公司GPS监控，保证准时到达。
承包商所承运的水泥等物资，可能存在到达井场时数量不够的问题。
收灰时检查铅封、过磅单、高速公路收费站称重单等，确保到井物资数量。
安全风险，如在施工现象所发生的高空坠落、物体打击伤害等风险。
入场安全培训、作业许可、现场监控。规范承包商劳保穿戴，加强对承包商的安全培训。
3.1.5临时用电风险
风险提示
控制措施
供水、仪表需外接井队电源，有触电风险。
现场协调，由钻井队专业电工帮助固井队接线。
3.1.6吊装作业风险
风险提示
控制措施
如：吊具断裂、被吊物倾翻、撞击事件、高空物擦挂等。
如：特种作业证、作业许可、警示隔离、专人监控、使用牵引绳、十不吊等。
3.1.7高处作业风险
风险提示
控制措施
如：打开水泥头顶盖、接返浆管线等高处坠落或物件脱落等。
如：特种作业证、作业许可、安全防护设施、专人监控、加盖板、使用工具袋等。
3.1.8进入受限空间作业风险
风险提示
控制措施
如：方井内作业、水罐清淘作业等。
如：作业许可、气液体检测、专人监控使用、救生绳、支架等。
3.2新增危害因素辨识
3.2.1人员变化（变更）的危害因素
风险提示
控制措施
如：实习人员、首次上岗人员等。
如：师徒结对、专人监护、三级或转岗培训等。
3.2.2设备设施变化（变更）的危害因素
风险提示
控制措施
如：引入新设备等。
如：工艺危害分析、操作规程培训、专人监控等
3.2.3作业环境变化（变更）的危害因素
风险提示
控制措施
如：夜间作业、连续作业、季节变化等。
如：照明及临时用电、交接班记录、应急药品等。
3.2.4施工工艺（技术）变化（变更）的危害因素
风险提示
控制措施
如：工艺变化等。
如：工作危害分析、技术方案等。
3.2.5物料变化（变更）的危害因素
风险提示
控制措施
等：物料数量、参数变化等。
如：工作危害分析、技术方案等。
4 风险控制措施：见本《计划书》中“3.1本井（区域）主要风险”、“3.2新增危害因素辨识”。
5 应急处置预案(与主要风险提示相对应)
5.1应急处置预案：见《压裂酸化HSE作业指导书——应急处置程序》。
5.2应急设施：见《应急设施信息登记表》和《常用备件和专用工具清单》。
6 固井施工HSE计划书配套资料
序号
资料名称
资料管理人
1
施工设计
执行指挥
2
现场办公纪要
执行指挥
3
HSE作业指导书
带队领导/执行指挥
3.1
应急处置程序
岗位员工
4
HSE检查表

4.1
岗位检查指导表
岗位员工、各级领导
4.2
施工现场检查表
带队领导/执行指挥
5
其它附件

5.1
道路探察记录或道路交通安全风险评价报告
带队领导
5.2
作业设备和人员清单
执行指挥、带队领导
5.3
设备设施信息登记表
装备负责/带队领导/执行指挥
5.4
主设备配置计划清单
装备负责/执行指挥/带队领导
5.5
辅助设备配置计划清单
装备负责/执行指挥/带队领导
5.6
常用备件和专用工具清单
装备负责/执行指挥/带队领导
5.7
井口管汇清单
井口属地负责人
5.8
灰罐管汇清单
灰罐属地负责人
5.9
执行《高压管件使用维护与检测管理办法》
装备负责/执行指挥/带队领导/岗位员工
6
固井施工作业危害因素辨识、风险评价与风险控制（工作安全分析汇编）
执行指挥/带队领导
班组长/属地主管、作业现场
7
风险管理单
执行指挥/带队领导
8
作业现场示意图（逃生路线图）
执行指挥/带队领导/作业现场
9
任务前“四交会”记录
带队领导
10
工作技术安全会议记录
执行指挥/带队领导
11
车辆运行途中“三停四查”记录
装备负责/带队领导
12
作业许可证及特殊作业许可证
带队领导、作业现场

现场办公纪要
井 固井现场办公会纪要
地点：
时间：
序号
姓名
工作单位
序号
姓名
工作单位
1

9

2

10

3

11

4

12

5

13

6

14

7

15

8

16

基本情况：包括但不限于以下内容：1井场面积、平整坚实程度等地面条件是否满足施工需要；2井场内是否有其它注（采）井、抽油机、原油罐、加热炉、变压器等；3井场是否有高（低）压线路、通讯线或其它地上线路；4井场是否有管道、电缆或其它地下线路。5.绘制作业现场示意图。
会议纪要：

道路探察记录
探路单位： 填表时间：
井号

地理位置

汇报人

探路车

驾驶员

办公人员

离队时间

回队时间

探路人

行车路线图及距离、车速控制

危险地段

防范措施

注：1.记录车辆的行驶路线及道路等级。2.探查和记录桥梁、隧道和桥洞的限重、限高、限宽等情况。3.确认狭窄路面、急弯处、高空物等危险路段的通行能力。4.对不满足通行条件的道路提出整改措施。5.办公完成后第二个工作日分级报送《道路探路记录表》至所属基层单位调度室、生产运行部（督促完成道路整改）。

作业设备和人员清单
井号： 施工工艺：
车型
车号
驾驶员
台上主操
台上辅操
实习
水泥车

混浆车

仪表车

管汇车

压风机

客车

管理人员：

井口班：

罐群班：
小车
应急车

主要负责人：
执行指挥

井口负责

带队领导

供灰负责

装备负责

供水负责

水泥车操作负责

供电负责

水泥车巡视负责

HSE管理人员

仪表车负责

主设备配置计划清单
井号：
设备名称
数量

设备名称
数量
双机泵水泥车
1台

单机泵水泥车
1台

HJC-16混浆车
1台

计划人（执行指挥）： 计划时间：
确认人（带队领导）： 确认时间：

辅助设备配置清单
井号：
设备名称
数量

设备名称
数量

设备名称
数量

计划人（执行指挥）： 计划时间：
确认人（带队领导）： 确认时间：

常用备件专用工具清单
井号： 确认人（带队领导）： 确认时间：
名称/型号
数量

名称/型号
数量

劳动
防护
用品
头部

眼/面部

呼吸系统

听觉

手和手部

脚和腿部

躯干及防坠落

应急
设施
呼吸器及监测仪

照明及通讯系统

救生衣及信号服

急救箱及安全标示

井口管汇清单
井号： 属地管理人：
序号
名 称
规格
编号
数量
备注
1
水泥头
mm(")

2
高压直管
2"×4mm

3
2"×3mm

4
2"×2mm

5
2"×1.5mm

6
2"×1mm

7
高压软管
2"× 40 Mpa

2"× 70Mpa

8
环形管线
2"×40 Mpa

9
2"×70 Mpa

10
返浆管线
2"×8 Mpa

11
弯 头
10型

12
50型

13
三 通
Y型

14
T型

15
五 通

16
旋 塞

17
钻杆接头

18
配合接头
工具箱
套

19
压力表
60Mpa

灰罐管汇清单
井号： 属地管理人：
序号
名称
规格
单位
数量
备注
1
灰管线
4"×3.5m
根

2
4"×3m
根

3
4"×2.5m
根

4
4"×2m
根

5
4"×1.5m
根

6
双母短接
4"
个

7
三 通
4"
个

8
蝶 阀
4"
个

9
蒙 板
4"
个

10
水龙带
2"
根

11
气管线
1"
根

12
上灰集路器
接口
个

出库时注明
13
放空排污集路器

付

14
工具箱

个

常用件自检、备齐
15
气压表
0.6Mpa
只

16
油 壬
1"
付

17
球型闸门
1"
个

18
安全阀

个

风险管理单（工作安全分析表）
井号：
施工工艺：
本表对应的HSE作业计划书名称：
1
新增主要危害因素辨识（包括对人员、环境、工艺技术、设备设施、物料变化等的描述）

2
主要风险提示
2.1交通安全；2.2高压施工；2.3井控安全；2.4危货储运；2.5承包商管理；2.6临时用电；2.7吊装作业；2.7高处作业；2.9进入受限空间作业；2.10其他：

3
风险削减和控制措施
3.1见《HSE作业计划书》；3.2其他：

4
应急处置
3.1见《HSE作业计划书》；3.2其他：

编写人： 月 日
带队领导/安全监督： 月 日
相关人员告知
1.在任务前“四交会”、“每日工作技术安全会议”告知本单位参加本次施工作业的员工。2.在任务前将本单粘贴公示形式告知相关方。
完成时间： 月 日 时
执行指挥验收： 月 日
注：1.本表是计划书的附件。2.本表的内容按照计划书的使用要求填写。3.本表的内容不限于一张表格，可以视情况增加附页。4.基层单位定期将本表报安全部门，安全部门组织审查后补充到《工作安全分析汇编》中。
任务前“四交会”记录
主持人：
井号：
会议地点：
会议时间：
记录人：
参会人员（会议主持人确认人员到位□；设备设施配置及完整性□；前期工作准备□；基础资料管理□）：

交待任务：
1.井的基本情况□； 2.施工工艺及参数□；3.施工难点及技术措施□；
4.工作进度安排□； 5.作业人员□； 6.作业设备□；
7.备件及材料□； 8.作业现场布置□；
9.其他：

交待行驶路线：
1.车辆行驶路线、距离及车速控制□；2.道路探察情况及危险路段□；
3.队车行驶及车序□； 4.行车途中“三停四查”地点□；
5.其他：

交待安全及注意事项：
1.HSE作业计划书及风险管理单□； 2.防护用品及应急、防护设施等□；
3.其他：

交待经营结算事项：

工作技术安全会议记录
主持人：
井号：
会议地点：
会议时间：
记录人：
做什么（工作内容）：
□1.摆灰/液罐
□2.检查罐/验收/过滤水泥
□2.连接低压管汇
□3.进灰
□4.配液
□5.水泥实验
□6.隔离液配制
□7.摆车
□8.连接施工管汇
□9.排空、试压
□10.施工
□11.洗车、排液
□12.拆卸管汇
□13.吊装管汇
□14.返程及转场
□15.基础资料
□16.其他：
怎么做（操作技术要点）：

谁来做（岗位签认）：
1.

安全提示：

注：1.记录包括进入井场前“准备会议”（应确认作业环境及办理作业许可，填报或完善《风险管理单》）、施工前技术安全交底会（所有作业设备设施处于待令状态、所有工序准备完毕及试压合格）、施工总结及返程及转场交底会（违章及施工过程改进、核实施工数据及结算、下步工作安排）、交接班会议。2.采用签名的方式确认所有作业人员到会。

队车车辆行驶途中“三停四查”记录
井号： 设备负责/带队领导：
日期
出车时间
收车时间
检查时间
检查地点
行驶里程
问题描述
问题处置

队车车牌号：

单车车辆行驶途中“三停四查”记录
井号： 车牌号： 台上操作人员：
日期
出车时间
收车时间
检查时间
检查地点
行驶里程
问题描述
问题处置
