UG-NX三维建模、曲面建模练习题.doc

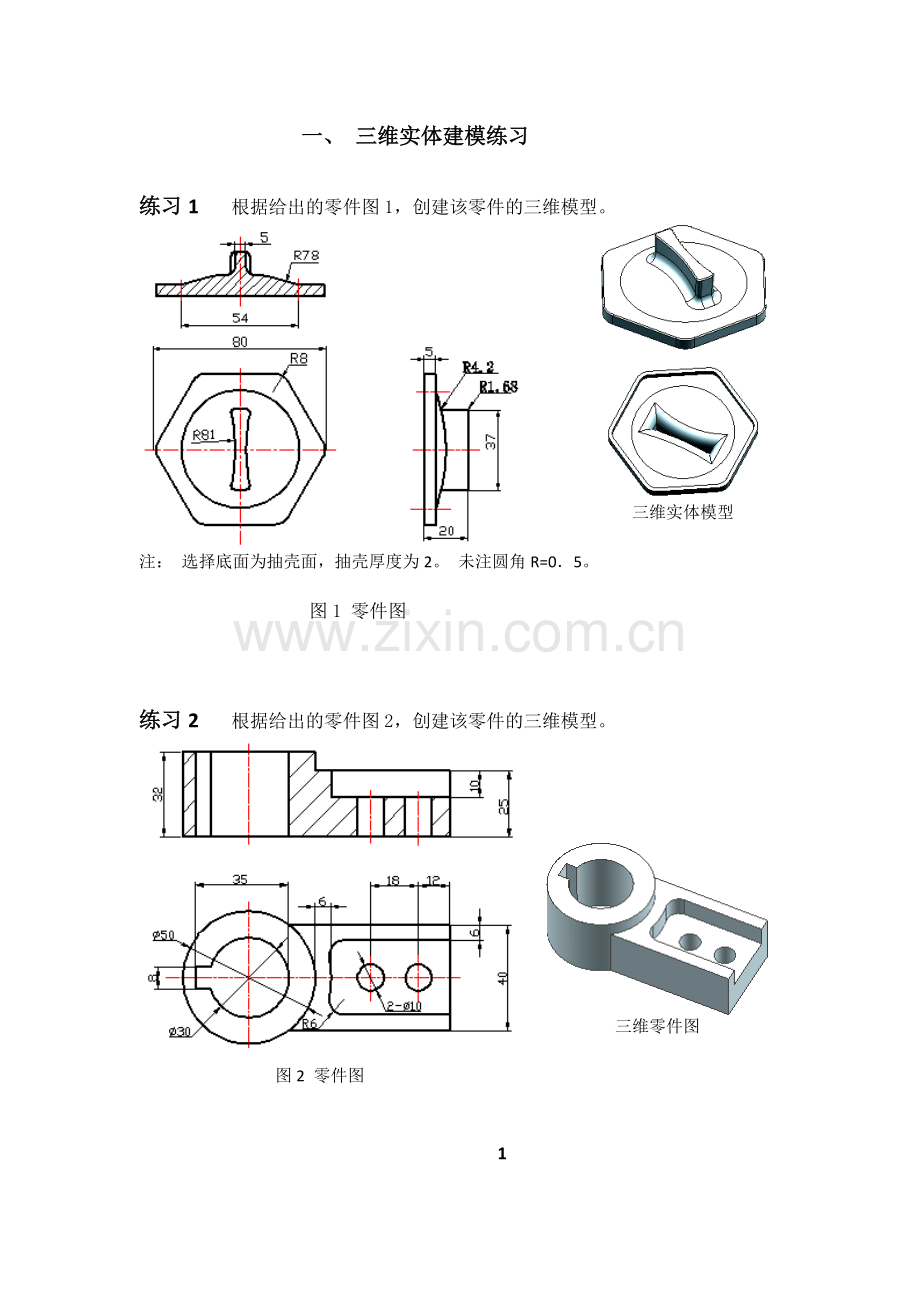

一、 三维实体建模练习
练习1 根据给出的零件图1，创建该零件的三维模型。

三维实体模型
注： 选择底面为抽壳面，抽壳厚度为2。 未注圆角R=0．5。
图1 零件图

练习2 根据给出的零件图2，创建该零件的三维模型。

三维零件图
图2 零件图

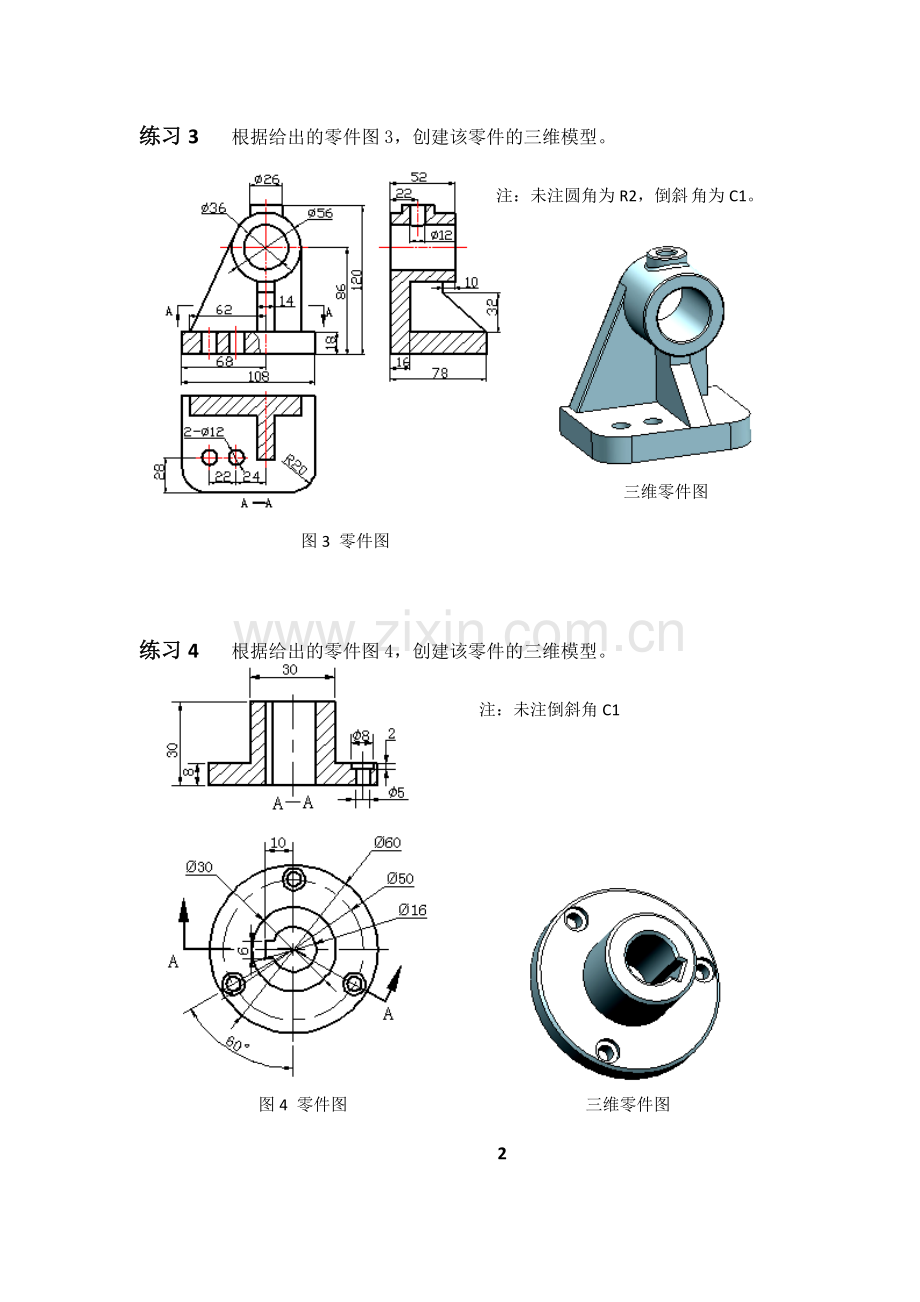

练习3 根据给出的零件图3，创建该零件的三维模型。
注：未注圆角为R2，倒斜 角为C1。

三维零件图
图3 零件图

练习4 根据给出的零件图4，创建该零件的三维模型。
注：未注倒斜角C1

图4 零件图 三维零件图
练习5 根据给出的零件图5，创建该零件的三维模型。
注：未注倒斜角为C1。

图5 零件图 三维零件图

练习6 根据给出的零件立体图6，创建该零件的三维模型。
注：未注圆角为 R2，倒斜角为C1。

图6 三维立体图 三维实体模型图

二、 创建曲面
练习1 按照给出图7创建曲面造型。

曲面造型
图7

练习2 按照给出图8创建曲面造型。

图8 曲面造型

练习3 按照给出图9创建曲面造型。

图9 曲面造型

练习4 按照给出图10创建曲面造型。

三维实体模型
图10

练习5 按照给出图11创建曲面造型。

图11 三维零件模型图
注： 抽壳厚度为2 ； 圆角半径R5和R1

练习6 按照给出图12创建曲面造型。

曲面造型
图12

练习7 按照给出图13创建曲面造型。

图13 零件图

练习8 按照给出图14创建曲面造型。

图14 曲面造型

7
