第四章 基本结构
第四章 基本结构
本章介绍了圆方办公家具投标设计系统中一些主要的基本结构，包括轴网、墙体、墙线、描图功能，对墙体的修改也作了详尽的讲述。
轴网能够给墙提供定位的基准。利用轴网，可以快速的构造出一批规则排列的墙。
§4.1直线轴网
直线轴网包括正交轴网、斜交轴网。正交轴网的纵、横两个方向的轴线相互垂直，而斜交轴网的两个方向的轴线相交成一个不等于90度的角。
建立直线轴网的操作：
1. 从菜单“结构”下选择“直线轴网”命令。
2. 进入“直线轴网”对话框，输入轴网的各项定义数据。然后单击“确定”。

用户可在各个区域输入各种轴线参数，从“个数”和“尺寸”两个编辑框中输入尺寸参数，输入完后点取“增加”按钮将此项参数加到对应的列表末尾。可以逐一输入尺寸参数。使用“插入”、“删除”、“修改”、“全清”等按钮可继续对各参数进行编辑处理。
对话框中各个部分的意义及功能：
Ÿ 下开间：当前输入轴线分区下方标注轴线的开间尺寸。
Ÿ 上开间：当前输入轴线分区上方标注轴线的开间尺寸。
Ÿ 左进深：当前输入轴线分区左方标注轴线的进深尺寸。
Ÿ 右进深：当前输入轴线分区右方标注轴线的进深尺寸。
Ÿ 水平角度：横向轴线与水平方向的夹角。一般情况下为0
Ÿ 垂直角度：纵向轴线与水平方向的夹角。一般情况下为90
Ÿ 增加：把“个数”及“尺寸”组成的一项参数加到对应的列表末尾
Ÿ 插入：如果列表中的某一项已被选择，则把新的一项插入到该项之前。
Ÿ 删除：如果列表中的某一项已被选择，则把该项删除。
Ÿ 修改：如果列表中的某一项已被选择，则用新的一项替换该项。
Ÿ 全清：清除对话框中的全部数据，在执行前弹出子对话框以防误动作。
Ÿ 单向轴网：选中本项时，轴线生成方式变为单向轴网, 此时“上开间”、“左进深”和“右进深”三个区域变灰, 不能使用。单向轴网的位置和角度由基点和水平角度决定。
3. 在图中选择一点来指定轴网的插入点。

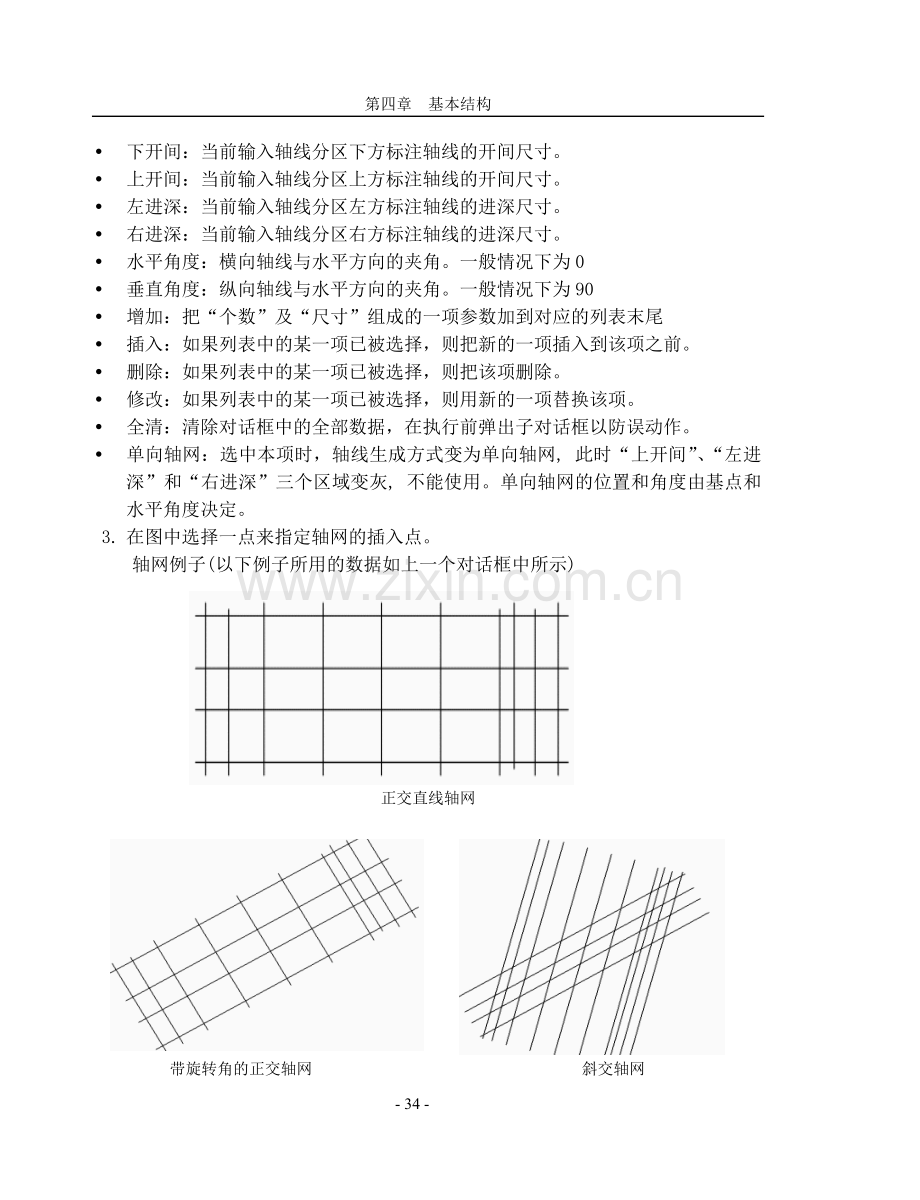

轴网例子(以下例子所用的数据如上一个对话框中所示)
正交直线轴网

带旋转角的正交轴网 斜交轴网
§4.2 弧线轴网
弧线轴网由一些同心圆弧及通过它们圆心的直线段组成。
建立弧线轴网的操作：
Ÿ 从菜单“结构”下选择“弧线轴网”命令。
Ÿ 进入“弧线轴网”对话框输入各项参数。单击“确定”。

Ÿ 用户可在各个区域输入各种轴线参数，从“个数”和“尺寸”两个编辑框中输入尺寸参数，输入完后点取“增加”按钮将此项参数加到对应的列表末尾。可以逐一输入尺寸参数。使用“插入”、“删除”、“修改”、“全清”等按钮可继续对各参数进行编辑处理。
Ÿ 对话框中各个部分的意义及功能
Ÿ 开间：以当前旋转方向决定的开间划分序列，用角度表示，以度为单位。
Ÿ 进深：半径从小而大排列的进深尺寸序列，以毫米为单位。
Ÿ 角度：开间的角度参数(均分时表示总包角)。
Ÿ 个数：开间角度的重复次数(均分时表示等分数)。
Ÿ 尺寸：进深的长度参数。
Ÿ 个数：进深尺寸的重复次数。
Ÿ 半径：弧形轴网最内侧轴网的半径。
Ÿ 角度：弧形轴网起始边与X轴的正方向夹角。
Ÿ 共用轴线：表示与其它轴网结合处的轴线是否绘制，共有四种形式。
Ÿ 定位点：弧形轴网的插入点，共有三个位置。
Ÿ 均分：选择本项时，开间角度表示总包角。
Ÿ 顺时针：选择本项时，弧形轴网按顺时针方向生成。
Ÿ 增加：把「个数」及「尺寸」组成的一项参数加到对应的列表末尾。
Ÿ 插入：如果列表中的某一项已被选择，则把新的一项插入到该项之前。
Ÿ 删除：如果列表中的某一项已被选择，则把该项删除。
Ÿ 修改：如果列表中的某一项已被选择，则用新的一项替换该项。
Ÿ 全清：清除对话框中的全部数据，在执行前弹出子对话框以防误动作。
Ÿ 确定轴网的定位点。
Ÿ 下例所示的图形是用上述对话框中数据建立的弧线轴网。

§4.3 轴网显示控制
可以很方便的控制轴网的显示和隐藏。
控制轴网显示方式的命令是“结构”菜单下的“显示轴网”和“隐藏轴网”。当执行“隐藏轴网”命令后，全部的轴网都被隐藏，相反，执行“显示轴网”命令后，全部被隐藏的轴网都重新显示出来。
§4.4描图功能
系统提供了快速描图功能，使用户可以快速画出场景的墙体。
§4.4.1插入底图
插入用户的场景底图，建议为jpg格式。
基本操作：
1、 从菜单“结构”中选择“插入底图”。
2、 选择要插入的图片。
3、 确定插入点，确定缩放比例及旋转角度，用户可以均用默认参数。
§4.4.2调整底图比例
插入的图片的比例一般是不合适的，通过此命令把底图缩放到正确比例。
基本操作：
1. 从菜单“结构”中选择“调整底图比例”。
2. 选择图片，注意选择图片底外框。
3. 指定底图中已知距离的第一点，指定第二点。
4. 输入两点的实际距离。底图自动缩放至合适大小。
§4.4.3底图显示隐藏控制
可以很方便的控制底图的显示和隐藏。
控制底图显示方式的命令是“结构”菜单下的“显示底图”和“隐藏底图”。当执行“隐藏底图”命令后，全部的底图都被隐藏，相反，执行“显示底图”命令后，全部被隐藏的底图都重新显示出来。
§4.5墙体
在办公设计过程中，墙是必不可少的。系统提供了丰富的建立和更改墙体的工具，可以很方便地构造出直线墙和圆弧墙。
§4.5.1构造墙体
系统中提供了多种建造新墙体的方法：直接建墙、利用轴网建造、利用墙线建造以及建一个矩形的房间。新建的墙体都使用系统缺省的高度和厚度。如果要修改这些值，请使用属性编辑。
§4.5.1.1 新建墙
说明：提供最简单准确的建墙方式，有直线墙、弧型墙、矩型墙，墙距可以是内墙、墙中或外墙。
基本操作：
1、 从菜单“结构”中选择“新建墙”；

2、 选择建墙的方式，如直线墙、弧型墙或矩型，设定墙的宽度和高度，按实际作图需要选择左边线、中心线、右边线；
3、 在平面视窗里用鼠标画所需的墙，按回车完成。
※ 弧墙定位
操作方法：
输入需要依墙定位的命令后，此时，如果选择的弧墙，则是依弧墙定位，会出现如下图所示界面：

同时，在AutoCAD图形区域会出现如下图所示的拖动显示：

在AutoCAD命令提示区出现如下提示：
空格键:切换/C:中心/<定位点>:
弧墙定位与直墙定位的操作相似，请参照直墙定位说明。
弧墙定位和直墙定位的差别，如图所示，增加两个选择项：
角度定位：以物件到墙体端点的角度值作为定位测量值；
弧度定位：以物件到墙体端点的弧度长作为定位测量值；
§4.5.1.2 用轴网建墙
利用轴网可以更快速的建造一批直线墙。
用轴网建墙的操作：
1． 从菜单“结构”中选择“网建墙”。
2． 选择用于建墙的轴网。
3． 按鼠标右键结束轴网选择，系统分析选取的轴网生成直线墙。

§4.5.1.3 用基线建墙
通过指定墙的基线来建造墙体，适用于直线墙或圆弧墙。墙线只能是直线或者圆弧，其余的物体都会被过滤掉。
用墙线建墙的操作：
1． 从菜单“结构”中选择“线建墙”。
2． 选择用作基线的直线或圆弧。
3． 选择是否保留基线。如果想保留，输入“Y”，否则输入“N”。
4． 选择是否要将其中的某些墙体相对基线作偏移。
如果没有墙需要偏移，按鼠标右键结束。
如果选择了一条轴线，系统要求输入偏移值，然后在轴线两侧出现动态的墙体，按下鼠标左键确定位置。系统将按偏移值修正轴线。
如下图所示，利用直线和圆弧构造了几段墙体。

§4.5.1.4 建房间
为了提高设计效率，系统提供了建房间的功能。只需确定房间基点以及房间的长、宽尺寸就可以建造一个具有四面墙的矩形房间。
建房间的操作：
1． 从菜单“结构”中选择“建房间”。
2． 选定房间的左下角点。
3． 指定房间的长度（X向的距离）。
4． 指定房间的深度（Y向的距离）。
5． 输入房间相对于X轴正向的旋转角度，逆时针方向为角度正向。直接按鼠标右键或回车相当于输入0度角。
§4.5.2 墙体编辑
这里所讲到的墙体编辑跟墙的属性编辑不同。属性编辑主要是修改墙的定义参数，比如墙高、墙厚以及起点和终点等。这里所涉及的是对墙体的外观的修改，并不直接更改墙的参数。
系统提供了一套完善的编辑墙的工具：更新、改端点、打断、修剪、截断、延伸、倒圆角、等距等。
§4.5.2.1 更新
在设计过程中，经常要对墙进行一些操作，比如在墙上插门窗、用ACAD命令编辑等。这就有可能破坏墙体的完整性。当编辑过后，屏幕显示有可能有缺陷，如墙线没有断开或合拢等，这时可使用墙壁更新命令对墙进行更新，墙体将恢复正常。
更新墙体的操作：
1． 从 “结构” 菜单选择“墙壁更新”。
2． 选择需要更新的墙。
如下图所示，由于使用了ACAD命令，从墙上删除了一扇门，墙上留下了门的外轮廓，另外又将一段直线墙移到与它相交，交接处的图形显示不正确。调用更新墙体命令后的墙的图形如下图右侧所示。

§4.5.2.2 改端点
对墙的起点和终点进行修改。这项操作只对直线墙有效。圆弧墙的端点的修改可以使用延伸、修剪等工具。
改墙端点的操作：
1． 从“结构”菜单选择“墙壁改端点”。
2． 选择要修改的墙体。
3． 系统会根据用鼠标选墙体时的选择点的位置自动判断要修改墙的哪个端点。靠近选择点的端点被选中。屏幕上显示一条从被选中的端点到十字光标的橡皮线来帮助选择。

4． 指定新的端点位置。
说明：用本功能对所选的墙进行编辑操作时，将自动更新所有有关的其他墙体，用户不必再自己更新其他墙体。
§4.5.2.3 打断
这个功能可以将直线墙从任意两点之间打断，使其变成两面墙。只对直线墙有效。圆弧墙可用修剪、截断等功能打断。
将墙体打断的操作：
1． 从“结构”菜单选择“墙壁打断”。
2． 选择要打断的墙。
3． 选取打断位置的第一点。
4． 选取打断位置的第二点。
如下图，将一段直线墙在所示的两点处打断，变成两段墙。
说明：用本功能对所选的墙进行编辑操作时，将自动更新所有有关的其他墙体，用户不必再自己更新其他墙体。
§4.5.2.4 修剪
用一条直线或一道墙对直线墙或圆弧墙进行修剪。修剪范围线可以由直线、直线墙或圆弧墙来定义。这个功能对直线墙或圆弧墙都适用。
修剪墙体的操作：
1． 从“结构”菜单选择“墙壁修剪”。
2． 选取修剪范围线或墙。
3． 选取要修剪的墙的一端。在选墙时，选取点要靠近要修剪的一端。
在下面的例子中，用一段直线墙去修剪直线墙和圆弧墙。

说明： 用本功能对所选的墙进行编辑操作时，将自动更新所有有关的其他墙体，用户不必再自己更新其他墙体。
§4.5.2.5 截断
这是对修剪功能的扩展。在进行截断操作时，选定一道墙体后，系统会根据选择点自动搜寻截断边界，并在截断后自动处理墙的相交处。
直线、直线墙和圆弧墙都可以作为截断边界。
截断墙体的操作：
从“结构”菜单选择“墙壁截断”。
选取一道墙。系统根据选取点自动将墙体截断。
说明： 用本功能对所选的墙进行编辑操作时，将自动更新所有有关的其他墙体，用户不必再自己更新其他墙体。
§4.5.2.6 延伸
这个功能可以将直线墙或圆弧墙延伸到所选的边界。选取一道墙后，系统判断选取点靠近墙的哪一端，延伸操作将在这一端进行。
延伸边界线可以是直线、直线墙或圆弧墙。
墙体延伸的操作：
1． 从“结构”菜单选择“墙壁延伸”。
2． 选取延伸边界线。
3． 选择要进行延伸操作的墙。

说明： 用本功能对所选的墙进行编辑操作时，将自动更新所有有关的其他墙体，用户不必再自己更新其他墙体。
§4.5.2.7 倒圆角
可以对两个相交或不相交（但不能平行）的直线墙进行倒圆角的操作。系统根据选取点的自动判断该操作要发生在墙的哪一端。倒圆角操作的成功与否还于倒圆半径有关。如果半径过大，具体来说是超过两道墙的轴线间的最大距离的一半，则倒圆角操作会失败。
倒圆角操作只适用于直线墙。
墙体倒圆角的操作：
1． 从“结构”菜单选择“墙壁倒圆角”。
2． 选取第一道直线墙。注意选取点要靠近倒圆的一端。
3． 选取第二道直线墙。注意选取点要靠近倒圆的一端。
4． 输入倒圆半径。半径从墙的基线处算起。
§4.5.2.8 等距
绘制与参考墙相距给定距离的新墙。
墙体等距的操作：
1． 从“结构”菜单选择“墙壁等距”。
2． 输入等距距离。等距距离从墙的轴线处算起。
3． 选择要进行等距操作的墙。
4． 选择墙体的等距方向。如果想向左侧等距，用鼠标在墙体的左侧点一下即可。
5． 如果还要对其余的墙进行等距操作，重复3和4的操作，此时的等距距离与第一次操作时给定的距离相同。
6． 按鼠标右键结束等距操作。
圆弧墙在作等距操作时要考虑等距距离，否则模型会变形。如下图所示的两步墙等距操作中，在等距距离较大时圆弧墙已经消失。

说明： 用本功能对所选的墙进行编辑操作时，将自动更新所有有关的其他墙体，用户不必再自己更新其他墙体。
§4.5.2.9 清墙角
在设计过程中，常常会有相交的直线墙在相交处不完善，多出一截或少一段。这时可以用清墙角功能对它们的相交情况进行改善。
清墙角的操作只应用于直线墙。
清墙角的操作：
1． 从“结构”菜单选择“墙壁清墙角”。
2． 选择第一道墙。注意选取点要靠近墙角位置。
3． 选择第二道墙。注意选取点要靠近墙角位置。

§4.5.2.10等距墙线
在原来墙壁的周围生成与原来墙壁外围线给定距离的墙线。
操作步骤：
1． 从菜单“结构”中选择“等距墙线”命令。
2． 按照命令行提示在屏幕上点取或从键盘输入等距长度，这里假设输入300。

3． 如果生成等距墙线的基墙安装了门，确定新生成的墙线是否在门处断开。
4． 选择基墙，必须是更新过的墙。
5． 在选定墙的周围点一点，系统就会在选定墙的周围生成给定距离的墙线。
§4.5.2.11 墙线
提取出墙壁的外围基线。
操作步骤：
1． 从菜单“结构”中选择“墙线”命令。
2． 选取要提取基线的更新过的墙（可以选取多个）。
3． 确定是否保留墙线，若保留，则在墙的相同位置生成基线，移动墙就可以看到生成的墙线。
