ABB ACS510变频器参数表

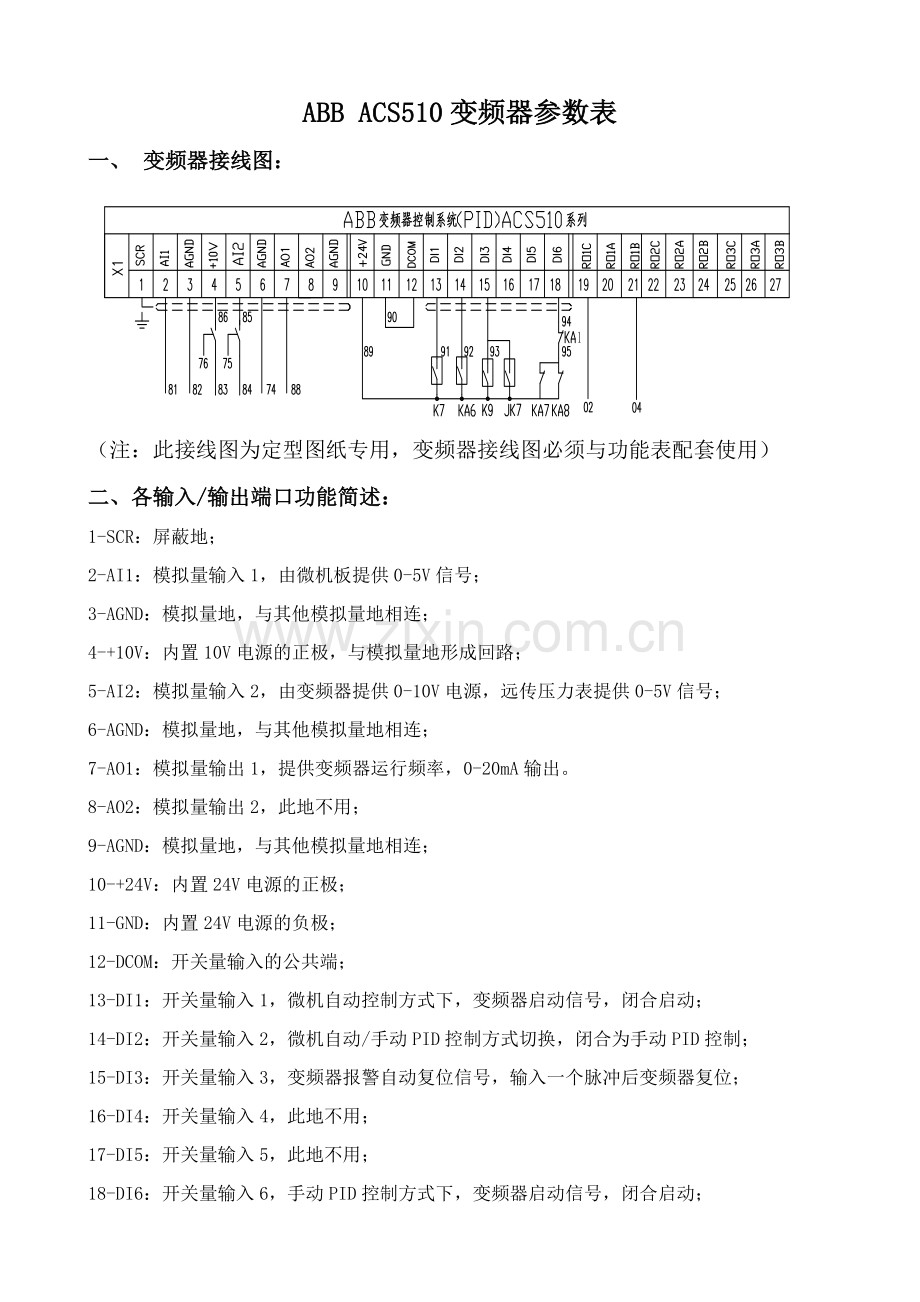

一、 变频器接线图：

（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）
二、各输入/输出端口功能简述：
1-SCR：屏蔽地；
2-AI1：模拟量输入1，由微机板提供0-5V信号；
3-AGND：模拟量地，与其他模拟量地相连；
4-+10V：内置10V电源的正极，与模拟量地形成回路；
5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；
6-AGND：模拟量地，与其他模拟量地相连；
7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。
8-AO2：模拟量输出2，此地不用；
9-AGND：模拟量地，与其他模拟量地相连；
10-+24V：内置24V电源的正极；
11-GND：内置24V电源的负极；
12-DCOM：开关量输入的公共端；
13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；
14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；
15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；
16-DI4：开关量输入4，此地不用；
17-DI5：开关量输入5，此地不用；
18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；
19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；
20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；
21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；
22-RO2C：变频器输出继电器2的公共端，此地不用；
23-RO2A：变频器输出继电器2的常闭点，此地不用；
24-RO2B：变频器输出继电器2的常开点，此地不用；
25-RO2C：变频器输出继电器3的公共端，此地不用；
26-RO2A：变频器输出继电器3的常闭点，此地不用；
27-RO2B：变频器输出继电器3的常开点，此地不用；

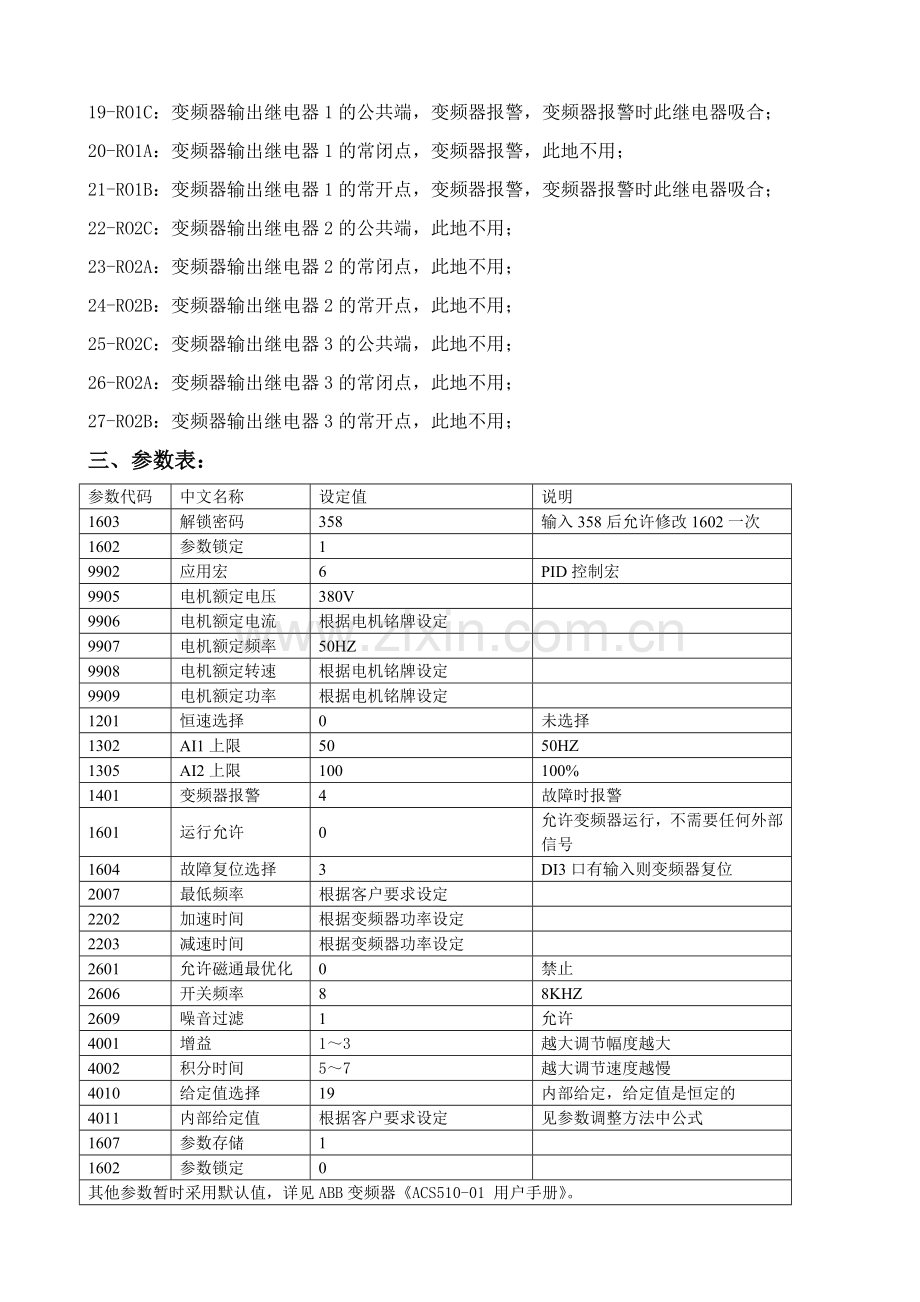

三、参数表：
参数代码
中文名称
设定值
说明
1603
解锁密码
358
输入358后允许修改1602一次
1602
参数锁定
1

9902
应用宏
6
PID控制宏
9905
电机额定电压
380V

9906
电机额定电流
根据电机铭牌设定

9907
电机额定频率
50HZ

9908
电机额定转速
根据电机铭牌设定

9909
电机额定功率
根据电机铭牌设定

1201
恒速选择
0
未选择
1302
AI1上限
50
50HZ
1305
AI2上限
100
100%
1401
变频器报警
4
故障时报警
1601
运行允许
0
允许变频器运行，不需要任何外部信号
1604
故障复位选择
3
DI3口有输入则变频器复位
2007
最低频率
根据客户要求设定

2202
加速时间
根据变频器功率设定

2203
减速时间
根据变频器功率设定

2601
允许磁通最优化
0
禁止
2606
开关频率
8
8KHZ
2609
噪音过滤
1
允许
4001
增益
1～3
越大调节幅度越大
4002
积分时间
5～7
越大调节速度越慢
4010
给定值选择
19
内部给定，给定值是恒定的
4011
内部给定值
根据客户要求设定
见参数调整方法中公式
1607
参数存储
1

1602
参数锁定
0

其他参数暂时采用默认值，详见ABB变频器《ACS510-01 用户手册》。
四、参数调整方法：
1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。
2、调节参数前，首先将拨位开关拨到左边，选择电压信号输入。
3、面板操作和外部端子操作由面板上“LOC/REM”按钮进行切换，面板上显示LOC时为面板控制，面板上显示REM时为外部端子控制。
4、调整参数时，必须是在变频器处于停机状态，即DI1与+24v处于断开状态或面板控制状态时才能调节参数。
5、采用内部PID控制时，输入信号AI1、AI2拨位开关必须都拨到左边，采用电压信号输入。设定压力参数由面板参数4011输入，输入公式如下：

由于反馈信号最大值不正好是5V，10V，故计算值后还需对4011参数进行一些微调。
6、变频器恢复出厂值时只需把应用宏调到别的应用宏，再调回来即可，但电机参数不能恢复出厂值。
