墙体部分

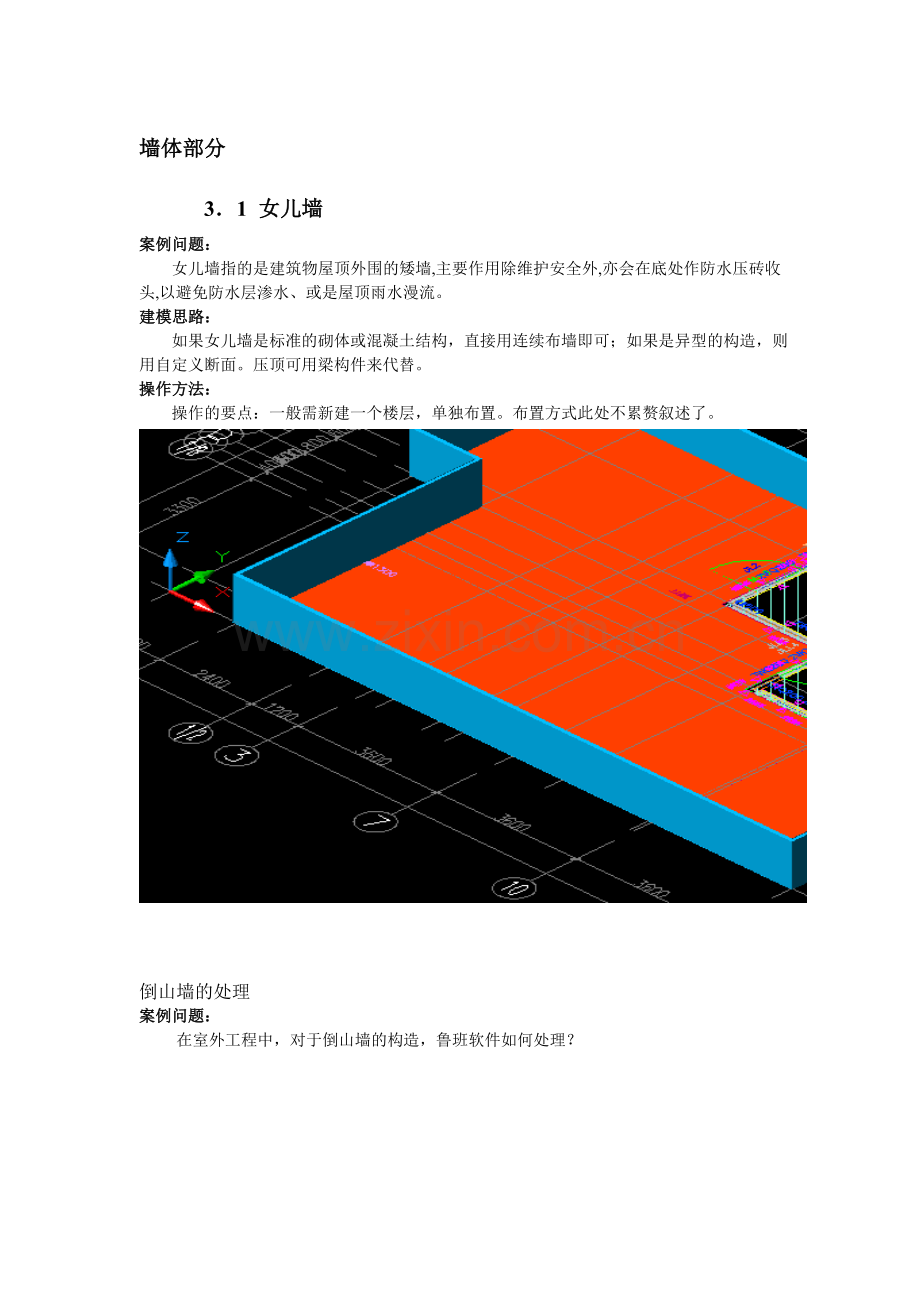

3．1 女儿墙
案例问题：
女儿墙指的是建筑物屋顶外围的矮墙,主要作用除维护安全外,亦会在底处作防水压砖收头,以避免防水层渗水、或是屋顶雨水漫流。
建模思路：
如果女儿墙是标准的砌体或混凝土结构，直接用连续布墙即可；如果是异型的构造，则用自定义断面。压顶可用梁构件来代替。
操作方法：
操作的要点：一般需新建一个楼层，单独布置。布置方式此处不累赘叙述了。

倒山墙的处理
案例问题：
在室外工程中，对于倒山墙的构造，鲁班软件如何处理？

建模思路：
在目前软件中，对于此类倒山墙不能直接使用“设置斜墙”命令，需要借助板构件，再调整墙的计算方式来实现计算。
操作方法：
1） 连续布墙；依据墙体的不同坡度，分别绘制板，并根据墙体的坡度高，进行斜板设置。最终效果如下图：

2） 在倒山墙的属性定义——附件尺寸里，与斜现浇板相交时计算部位下拉框中选择计算“上部”。

3）可视化校验查看墙体三维构造，即是我们所需的工程量。

3．2实际工程中填充墙的应用
案例问题：
图纸设计通常要求卫生间四周墙下，先用C20素砼浇筑200高与墙等厚的反梁, 然后再砌墙。
建模思路：
这部分工程量在软件中通常采用布“圈梁”或“填充墙”来建模进行计算，以下我们讲解使用“填充墙”的建模方式。
操作方法：
1）、属性定义
进入构件属性定义，定义“砼导墙”，分别设置导墙厚度及高度。由于填充墙没有计算模板选项，我们可在实体处套用模板定额，并在计算结果编缉中乘以2。见下图。

图1.4-1
2)、构件布置
执行命令，根据命令行提示，在卫生间四周墙上布置 “砼导墙”；见下图。

图1.4-2
提示：
软件中，构件的计算规则与所套定额无关，当用一类构件代替另一类构件时，需要对其计算规则进行检查调整。在本项目中用墙充墙代替砼导墙，墙充墙扣门窗，与砼导计算规则一致则无需调整。

联想引申：
填充墙不仅仅用在导墙上
还可以在壁龛、变截面墙体等特殊构造上应用

`
引申1：壁龛
墙体上壁龛可以用填充墙绘制，填充墙不用套定额，执行“移动”命令将填充墙移动到墙体的内边线即可，如下图1.4-3；
壁龛处

图1.4-3

引申2：变截面墙体
可以先布置一道墙体，如ZWQ240，然后在其上布置一道填充墙，如TCQ400，完成后调整标高即可。注意：墙上的门窗洞口厚度是根据墙生成的，厚度同墙，而非填充墙。

图1.4-4

圆形墙体的布置
案例问题：
圆形墙体

操作方法：
圆形墙体建模有两种方式
1） 用CAD命令“circle”画一个圆，用线变墙命令即可完成布置；
2） 圆形墙分开两个半圆形来布置。

倾斜的墙体如何建模？
案例问题：
墙体立面不是垂直的，是斜挑的，这样的墙体在软件里如何设置？
建模思路：
遇到倾斜的墙体，常规命令是无法调整的。需要考虑使用其他构件来代替处理。
操作方法：
可以使用斜板来变通布置，设置板厚同墙厚，门窗可以用板洞来布置，装饰可以在板的实体模板里套，脚手架可以在编辑其他项目里添加。

案例问题：
门廊位置拱形墙在软件中应如何处理？
拱形墙体

建模思路：
拱形墙可以通过布置洞口来实现精确计算。
操作方法：
1） 定义一个半圆形墙洞
定义墙洞，注意调整尺寸和标高

2）将洞口布置在相应的拱形墙上即可，可视化校验如下：

总结与思考：
l 0墙在实际工程中的应用举例；
l 异型断面女儿墙的建模，压顶的计算；
l 倒山墙的绘制与计算；
l 圆形墙体的建模方式；
l 填充墙在实际工程的应用举例；
l 倾斜墙体的建模方式，及其装饰面、模板的计算设置。
