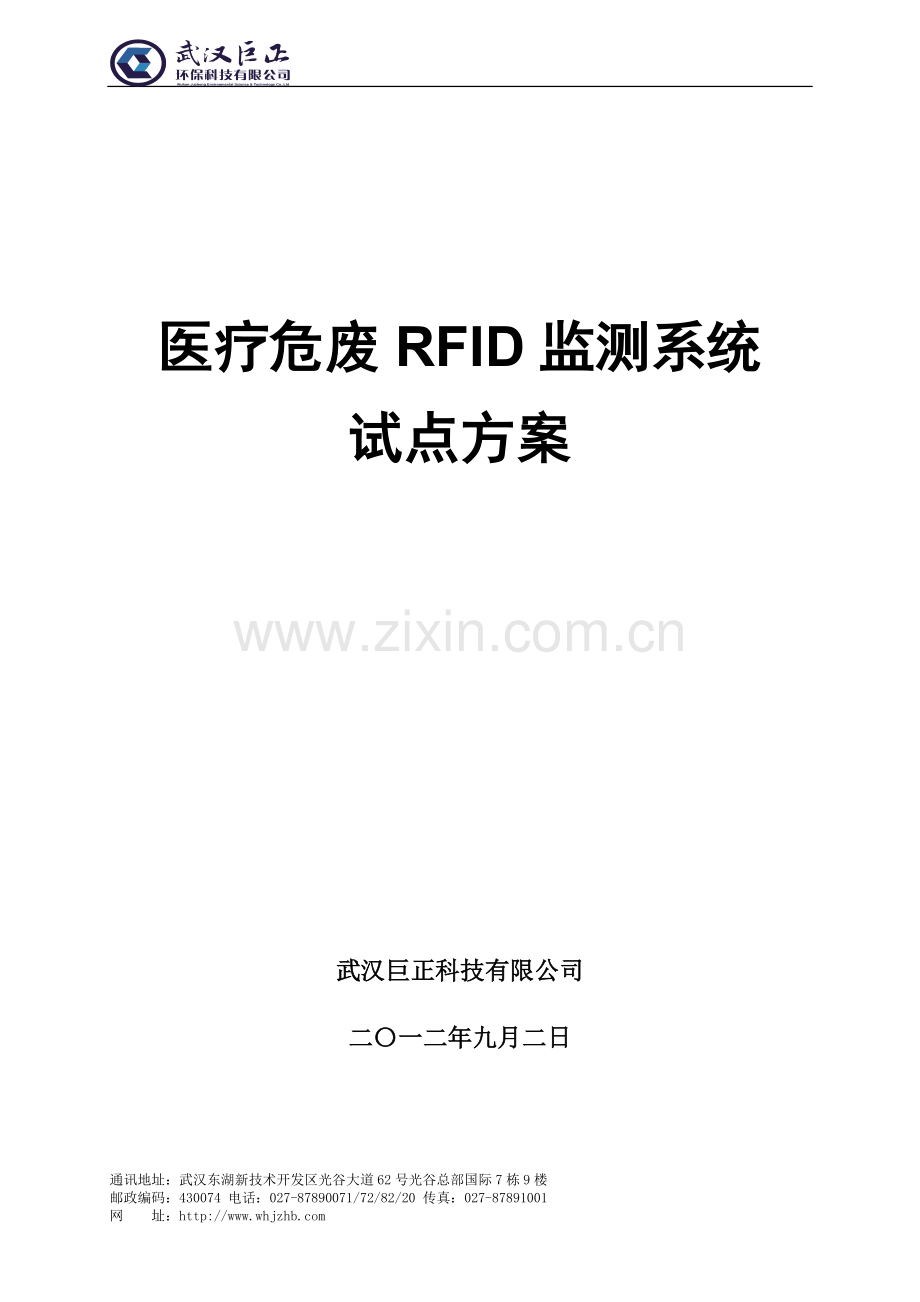

医疗危废RFID监测系统
试点方案

武汉巨正科技有限公司
二〇一二年九月二日

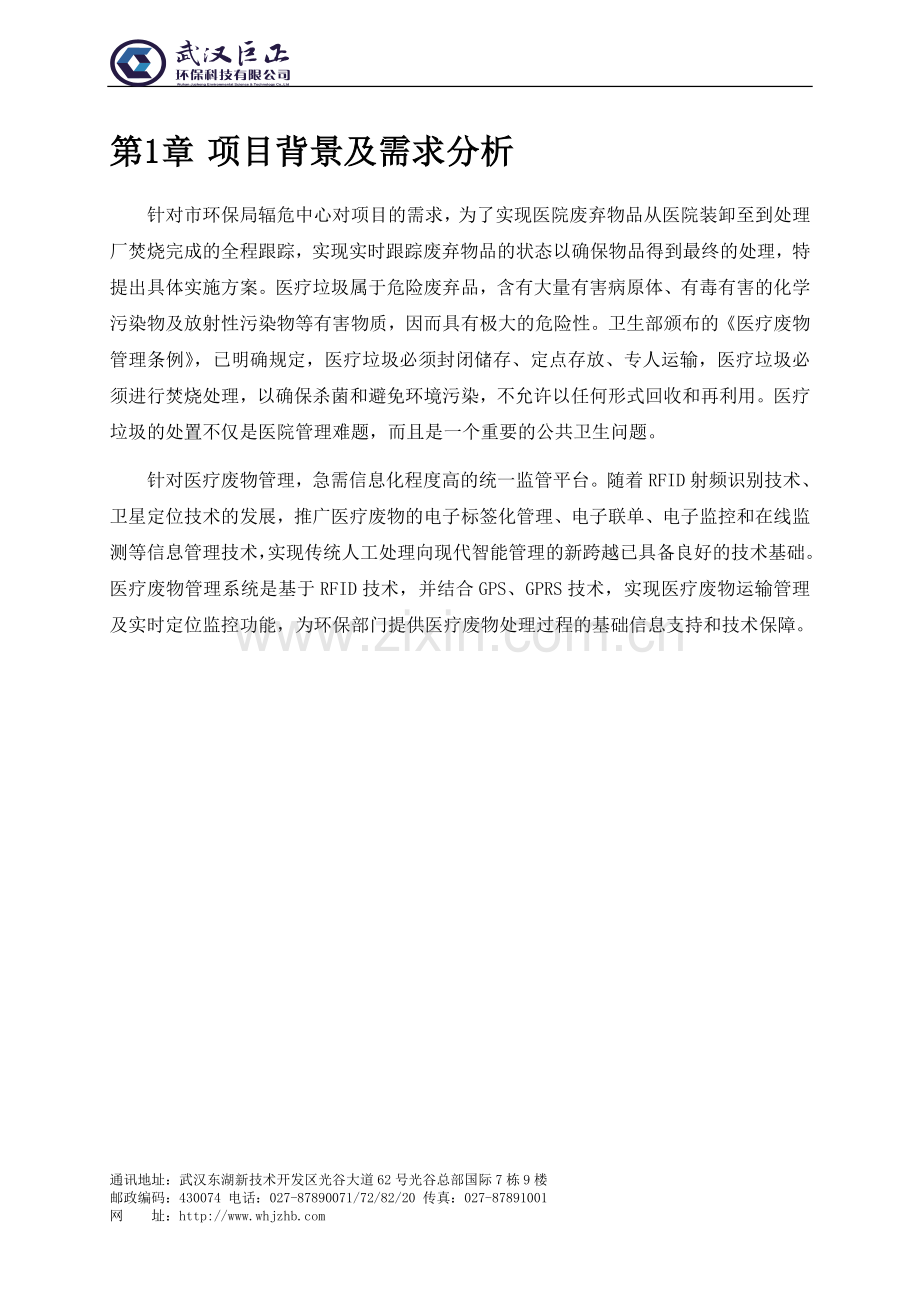

第1章 项目背景及需求分析
针对市环保局辐危中心对项目的需求，为了实现医院废弃物品从医院装卸至到处理厂焚烧完成的全程跟踪，实现实时跟踪废弃物品的状态以确保物品得到最终的处理，特提出具体实施方案。医疗垃圾属于危险废弃品，含有大量有害病原体、有毒有害的化学污染物及放射性污染物等有害物质，因而具有极大的危险性。卫生部颁布的《医疗废物管理条例》，已明确规定，医疗垃圾必须封闭储存、定点存放、专人运输，医疗垃圾必须进行焚烧处理，以确保杀菌和避免环境污染，不允许以任何形式回收和再利用。医疗垃圾的处置不仅是医院管理难题，而且是一个重要的公共卫生问题。
针对医疗废物管理，急需信息化程度高的统一监管平台。随着RFID射频识别技术、卫星定位技术的发展，推广医疗废物的电子标签化管理、电子联单、电子监控和在线监测等信息管理技术，实现传统人工处理向现代智能管理的新跨越已具备良好的技术基础。医疗废物管理系统是基于RFID技术，并结合GPS、GPRS技术，实现医疗废物运输管理及实时定位监控功能，为环保部门提供医疗废物处理过程的基础信息支持和技术保障。
第2章 解决方案
2.1 系统简介
医疗废物中存在的传染性病菌、病毒、化学污染及放射性有害物质具有极大的危险性，被视为"顶级危险"和"致命杀手"。RFID医疗废物管理系统，可监测整个医疗废物处理的流程，对异常的医疗废物进行快速追踪，实现了对医疗废物的动态实时管理。同时，该系统还可以有目的地追踪指定医疗垃圾的重量变化（重量减轻），及时掌握医疗废物处理情况，及时发现处理废物遗漏问题。
2.2 系统组成
RFID医疗废物管理系统包括：医疗废物电子联单系统、收运车辆RFID管理系统、收运车辆RFID电子关锁系统、GPS收运车辆路线实时追踪系统、RFID医疗废物焚烧核对系统、数据应用平台。
2.3 系统拓扑

2.4 系统流程
2.4.1 工作流程
医疗废物电子联单生成→派车任务单生成→出车→收取医疗废物→医疗废物周转桶称重（称重重量实时上传到系统，同时分配RFID标签信息）→废物装车→运输（GPS定位系统，全程实时传输车辆所在位置）→焚烧中心（上传车辆到达时间）→接收需焚烧废物→进入焚烧流水线→进入医疗废物周转桶重量比对环节(信息上传焚烧中心监控室，处理结束，信息上传系统)→流程结束。

2.4.2 给垃圾桶贴RFID电子标签

2.4.3 医疗废物接收站称重

2.4.4 焚烧中心称重

2.5 系统组成及方案原理

医院废弃物品处理RFID解决方案如图所示
1. 在医院装卸区，所有的废物周转箱均安装有UHF RFID抗金属标签，标签内存有医院代码和周转箱代码信息，在将周转箱装入运输车辆时，安装在车辆上的UHF固定式读写器将会读取标签内的内容，获得医院代码和周转箱代码，并通过GPRS模块将装载时间、医院代码及周转箱代码等信息发送至管理客户端处。
2. 在运输途中，所有的周转箱状态将会通过GPRS模块实时发送至管理客户端位置，以实时获取医疗废品状态。
3. 在到达处理场后，安装在装卸区的固定式读写器将会读取到从车上卸下来的周转箱代码、医院代码、以及待装入的焚烧装载箱的代码，并从电子称重计处获得该周转箱的重量，随后通过GPRS模块或者互联网将这些信息内容发送至远程的管理客户端处。
4. 在焚烧等待区，安装有UHF固定式读写器，该读写器读取进入焚烧等待区的焚烧装载箱的代码，并连同进入时间一起通过GPRS模块或者互联网发送至管理客户端处。
2.6 系统功能
2.6.1 联单电子化
包括申请联单，调度安排，发放联单，运输单位接受，接收单位接收。全程监控医疗废物转运，确保医疗废物被妥善运输到指定地点。提醒环保局逾期未到达医疗废物运输，逾期未送焚烧医疗废物，废物运输差异。
2.6.2 收运车辆管理、监控、追踪
车辆使用安排，派车单管理，车辆出入管理。
　　提供车辆出入自动识别，自动提醒晚点的收运车辆。
　　全程管理、监控及追踪收运车辆，确保收运车辆及时、有效、安全地完成收运任务。
2.6.3 GPS收运车辆路线实时追踪系统
车载GPS模块实时接收全球定位卫星的位置、时间等数据，并通过GPRS将数据发送到远程监控中心服务器，监控中心能实时得到所有车辆的位置信息，对收运车辆进行快速追源，及时掌握医疗废物处理情况，及时发现处理废物遗漏问题。
2.6.4 RFID医疗废物焚烧核对系统
采用RFID技术对医疗废物初始重量进行记录，同时将记录上传服务器，包括废物所属单位、收取时间、重量等信息。
　　系统在废物收取点设有称重平台，废物只要过磅，各种信息就自动上传到服务器，并且改写废物周转桶所带标签的信息。
　　周转桶经过运输分配后到达焚烧中心，在焚烧中心流水线称重台时，标签读取设备读取标签信息，和称重台重量信息进行比对，将比对结果上传到焚烧中心监控室，比对失败信息进行报警。
　　焚烧核对系统根据获得的信息，对数据进行筛选，将信息分为合格信息、黑名单信息、简单记录信息进行上传到环保局等监管部门中心服务器。
2.6.5 数据应用平台
数据应用平台由WEB应用程序、应用服务器、系统监控软件组成。系统运行于应用终端，系统数据有以上各个部分提供，集中存储在监控系统数据库服务器中，实时提供各种类型数据统计、查询功能。
2.7 系统特点
（1）　方便性：全电子化的数据集中管理，大量的数据查询工作由服务器来完成，节省了大量的人力，提高了效率。
　　（2）　数据安全性：采用新一代RFID电子标签，该电子标签是专为不同使用场合而设计的，识别响应时间快，平均故障发生率低，确保识别环节的安全性，及时性及稳定性；另外采用的高性能及高容错的系统服务器，以确保服务器的高稳定性、安全性及网络的传输速度，从而实现系统的实时传输，保证了信息的及时性。
　　（3）　提高管理水平：集中管理、分布式控制；规范废物收运环节的监督管理，监督各个必要的环节，使得突发事件在第一时间可以到达管理高层，让事件得到及时的处理。
　　（4）　可扩展性：考虑到将来的发展趋势及信息化在区域废物危险品管理上的推动，系统提供有丰富的数据接口，根据需要可提供相应的数据给环保局。
2.8 产品参数
2.8.1 超高频860～960MHz. Gen 2 挡风玻璃RFID无源标签
产品型号:C116014

产品概述： Gen 2超高频RFID挡风玻璃标签是一款高增益的产品，其中异性的“M”标签内嵌芯片具有较高的性能。此款标签已经成功的应用于汽车安全进出的解决方案，并且也能很好的适用于各种应用程序，例如停车场管理或者其它门禁控制管理。该款标签能提供令人惊叹的读写距离，其超强兼容性能够使这款挡风玻璃标签在各种频率下工作。条形码或其它的一些印在标签侧面的印刷物都可选择，另外这款标签背面还有适合挡风玻璃的粘合剂。
技术参数：
类型
非接触式读/写
RF 协议
ISO/IEC 18000-6C,EPC Class 1 Gen 2
标准
2002/95/EC 兼容
工作频率
860～960 MHz
芯片容量
96 bit EPC ID
一般用途
汽车, 跟踪移动物体
测试距离
写3米，读5米 — 距离取决于RFID阅读器
多检测
是
标签尺寸
121×44×0.4mm（长×宽×高）
外壳材质
塑料
重量
2克
工作温度
-10℃～60℃

2.8.2 超高频902MHz Gen 2 Philips UCODE RFID标签
产品型号:C116506

技术参数：
类型
非接触式读写
工作频率
美国（902～928 MHz）（UHF-超高频）
芯片容量
96 bit EPC ID
数据编码类型
EPC Class 1 GEN 2
一般应用
主要用于金属物体上
典型应用
恶劣的环境，耐液体和抗金属
测试读取范围
读取：0～8.2 m 写入：0～5.7 m
多重识别
是
最大读取量
150 tags/s
天线尺寸
> 27×10 mm （1.06×0.39 in.）
标签尺寸
150×25×4 mm（5.905×0.984×0.157 in.）（长×宽×高）
材料
ABS和3M粘合带
颜色
灰色
重量
16 g
技术认证
Philips UCODE EPC 1.19 Inlay
RF协议
ISO 18000-6C
其他特点
一个或两个1/8英寸大小的安装孔
操作说明
防水，防尘，耐盐水，酒精，石油，10%盐酸，可存放于氨水中
抗冲击—取决于包装；抗震动—取决于包装
湿度：40～80 %(相对)
存储温度：-40 ℃～85 ℃
工作温度：-25 ℃～70 ℃
2.8.3 860~960MHz超高频中距离一体式读写器
产品型号:C216023

产品概述： 这款读写器兼容多种协议，体积小，读取速度快。内置圆极化天线，对标签的安装方向限制很小，防水，可用于多种应用环境： 1、物流及仓库管理。物流、仓储、邮件、包裹、行李等流动管理 2、智能停车场管理 3、生产线管理 4、产品防伪检测。利用写入功能，保护标签内的信息，对比真假信息来判别。 5、其他领域:图书馆、俱乐部、消费管理、餐饮管理等等
技术参数：
通信协议
ISO18000-6B，ISO18000-6C（EPC GEN2）
工作频率
ISM 902～928MHz 、ISM 865～868MHz等
操作方式
FHSS（跳频）
功率
0~30dBm，软件可调
读取速率
平均 64Bits：<6ms，软件可调
读取方式
定时读取或者手动操作读取,软件可调
数据端口
标准 Wiegand26/34, RS485，RS232；（可定制）WIFI，RJ45
阅读距离
1~6米
提示方式
蜂鸣器或者LED显示
天线
内置圆极化天线，增益8dBi
电源
直流+9 V直流电源（电源适配器）
尺寸
235 mm x 235 mm x 50 mm
重量
1.3 kg
工作温度
－20℃～80℃

2.8.4 超高频860～960MHz 四端口Gen 2 RFID读写器
产品型号:C216022

产品概述：上海国感，超高频四端口RFID读写器，产品型号：C216022。它是一款高性能的UHF超高频电子标签读写器，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等系统。
技术参数：
工作频率
860～960MHz
电源
9V
通信接口
RS232,RS485,TCP/IP,数字输入/输出
兼容标签
支持ISO18000-6B和ISO18000-6C标准
输出功率
0~30dBm（软件可调）
读写距离
读取：0～8m，写入：0～4m
尺寸
230*170*40mm（长×宽×高）
重量
1.5kg
外壳材质
铝
工作温度
-20℃～80℃
存储温度
-40℃～85℃
湿度
5～95%（相对）
多重识别
是
天线兼容性
线性或圆极化天线
天线连接
4个凹形的TNC连接
技术认证
CE，FCC，CCC
一般应用
仓储、车间、配送
2.8.5 超高频902MHz圆极化RFID天线
产品型号:C326003B

产品概述：
这是一款多用途，高工艺RFID天线，其安装简单，用途广泛，主要用于配合固定式超高频GEN2 RFID读写器使用。此产品被广泛应用于：RFID物流追踪，仓库管理，门禁控制，停车场管理，等领域。
技术参数：
频率范围 (MHz)
902-928
极化方式
圆极化
增益(dBi)
8
半功率角(°)
Hor:63 Ver:56
前后比(dB)
≥20
阻抗(Ω)
50
电压驻波比
≤1.4
功率(W)
10
防雷
直流接地
接头
N-female
接头位置
底部
天线尺寸
10.2×10.2×1.8in.(260×260×45mm)
净重(kg)
1.2
有效受风面积(m²)
≤0.2
最大抗风强度(m/s)
60
辐射材料
铝
天线罩材料
ABS
天线罩颜色
白色
工作温度(°C)
-40～70
2.8.6 电子关锁
尺寸：长×宽×高：170mm×72mm×77mm
锁杆直径：9mm
重量：约2公斤
锂聚合物电池：14.5AH
工作电流：120mA
无线通讯频率：433MHz / GPRS或CDMA
唤醒频率：125K
内置模块：
GPS：u-blox NEO-6M
GPRS：华为E310
内置天线：全向
续航时间：约5天（10秒/点）
防护等级：IP68
使用寿命：3年以上
环境温度：-20℃～+60℃
相对湿度：≤90％
大气压力：86KPa～106KPa
2.8.7 超高频GEN2耐用型手持式RFID读写器
产品型号:C246014
产品概述： 上海国感，超高频手持式RFID读写器，产品具有低功耗、多种数据接口、具有移动计算的所有功能：无线网络，USB和RS232接口，外部存储器的SD卡插槽，可广泛的应用于RFID系统中，典型的应用场合有： 物流和仓储管理：物品流动与仓储管理等物流行业，以及邮件、包裹、运输行李等的邮局流动管理系统； 供应链应用领域：物品供应过程的应用等； 产品防伪检测：利用标签内存储器写保护功能，对产品真伪进行鉴别； 其它领域：珠宝盘点、图书馆、学生学籍、消费管理、考勤管理等系统。
技术参数 ：
操作系统
Windows CE 6.0
存储系统
ROM 64/128M Bytes NorFlash RAM:64/128M Bytes DDRAM
屏幕
3.2寸240*320工业清晰度大屏，防冲击，触摸屏
声音
大喇叭，支持语音功能
键盘
三大功能键，全数字键盘，五个导航，5个快捷键
接口
USB2.0Device
选配模块
GPRS/wifi /蓝牙/GPS
数据采集模块
一维码扫描/二维码扫描
HF模块 (选配) 读卡距离5~10cm
UHF模块(选配) 读卡距离1~2m
电池
3000mAH/3.7V聚合物锂电池
工作温度
-20~70℃
存储温度
-40~70℃
湿度
5%~95% RH非凝结状态
防护等级
IP65， 防水、防尘、防撞击
尺寸
180*70*30mm
重量
300g

通讯地址：武汉东湖新技术开发区光谷大道62号光谷总部国际7栋9楼
邮政编码：430074 电话：[phone]/20 传真：[phone]
网 址：
