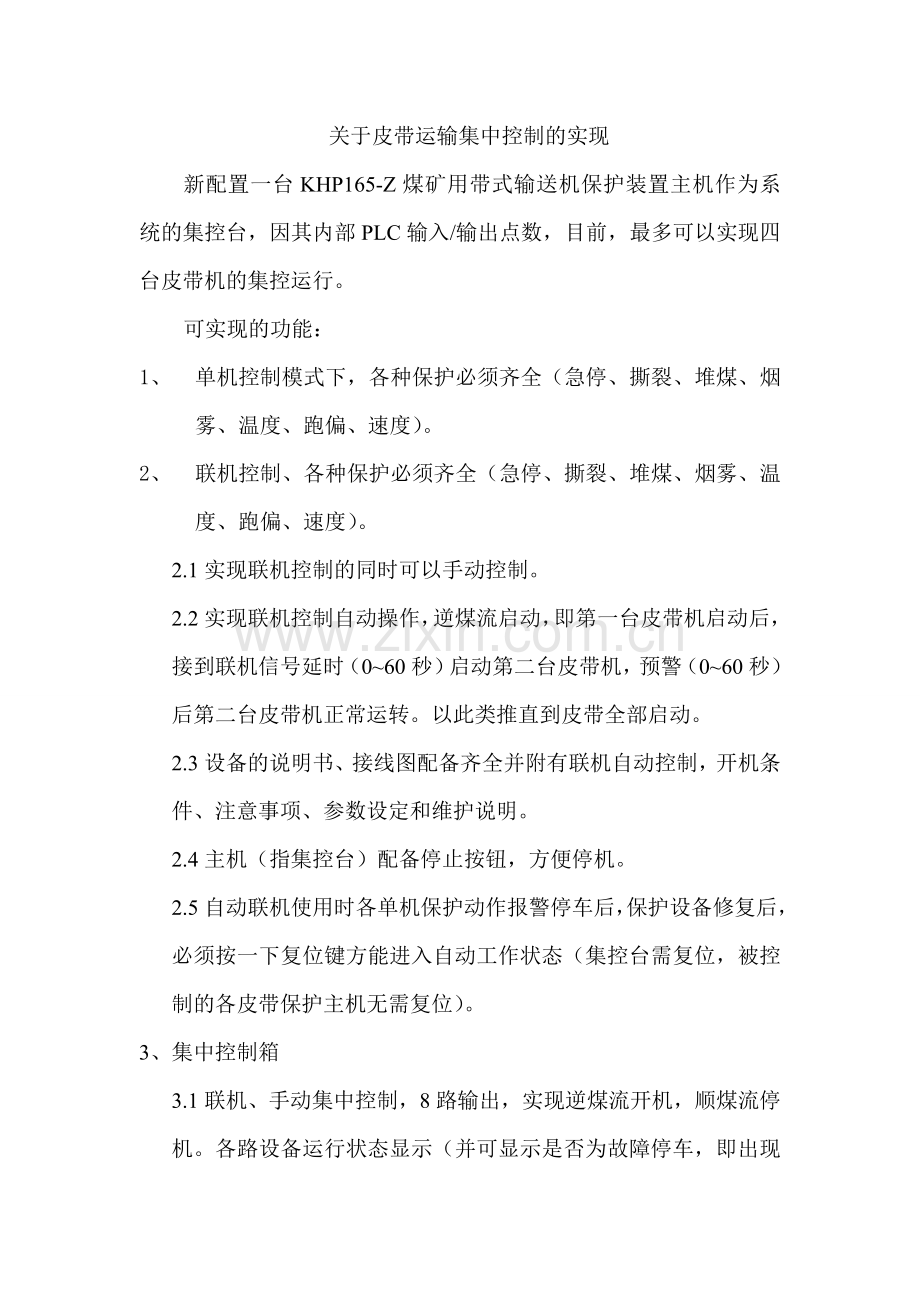

关于皮带运输集中控制的实现
新配置一台KHP165-Z煤矿用带式输送机保护装置主机作为系统的集控台，因其内部PLC输入/输出点数，目前，最多可以实现四台皮带机的集控运行。
可实现的功能：
1、 单机控制模式下，各种保护必须齐全（急停、撕裂、堆煤、烟雾、温度、跑偏、速度）。
2、 联机控制、各种保护必须齐全（急停、撕裂、堆煤、烟雾、温度、跑偏、速度）。
2.1实现联机控制的同时可以手动控制。
2.2实现联机控制自动操作，逆煤流启动，即第一台皮带机启动后，接到联机信号延时（0~60秒）启动第二台皮带机，预警（0~60秒）后第二台皮带机正常运转。以此类推直到皮带全部启动。
2.3设备的说明书、接线图配备齐全并附有联机自动控制，开机条件、注意事项、参数设定和维护说明。
2.4主机（指集控台）配备停止按钮，方便停机。
2.5自动联机使用时各单机保护动作报警停车后，保护设备修复后，必须按一下复位键方能进入自动工作状态（集控台需复位，被控制的各皮带保护主机无需复位）。
3、集中控制箱
3.1联机、手动集中控制，8路输出，实现逆煤流开机，顺煤流停机。各路设备运行状态显示（并可显示是否为故障停车，即出现传感器故障报警）。
3.2不能具体显示各台设备的具体状况，如运行速度值，急停、撕裂、堆煤、烟雾、温度、跑偏的状态。
3.3如下图所示，联控启动方式下，先启动3#皮带，延时（0~60秒）后启动2#皮带，再延时后，启动1#皮带。
正常运行中，如果2#皮带被就近手动停车或出现故障报警停车，则立即停1#皮带，延时（0~60秒）后，挺3#皮带。也就是说，无论是正常停车还是故障停车，均按顺煤流停车。

3.4 集中控制箱与各台设备的信号交互。
各台设备发到集中控制箱的信号（信号为一直保持状态）：
1）运行/停止状态
2）正常停车/故障停车
集中控制箱发到各台设备的信号（信号仅保持1秒）：
1）运行指令
2）停止指令
山东世纪矿山机电有限公司
2013-8-3
