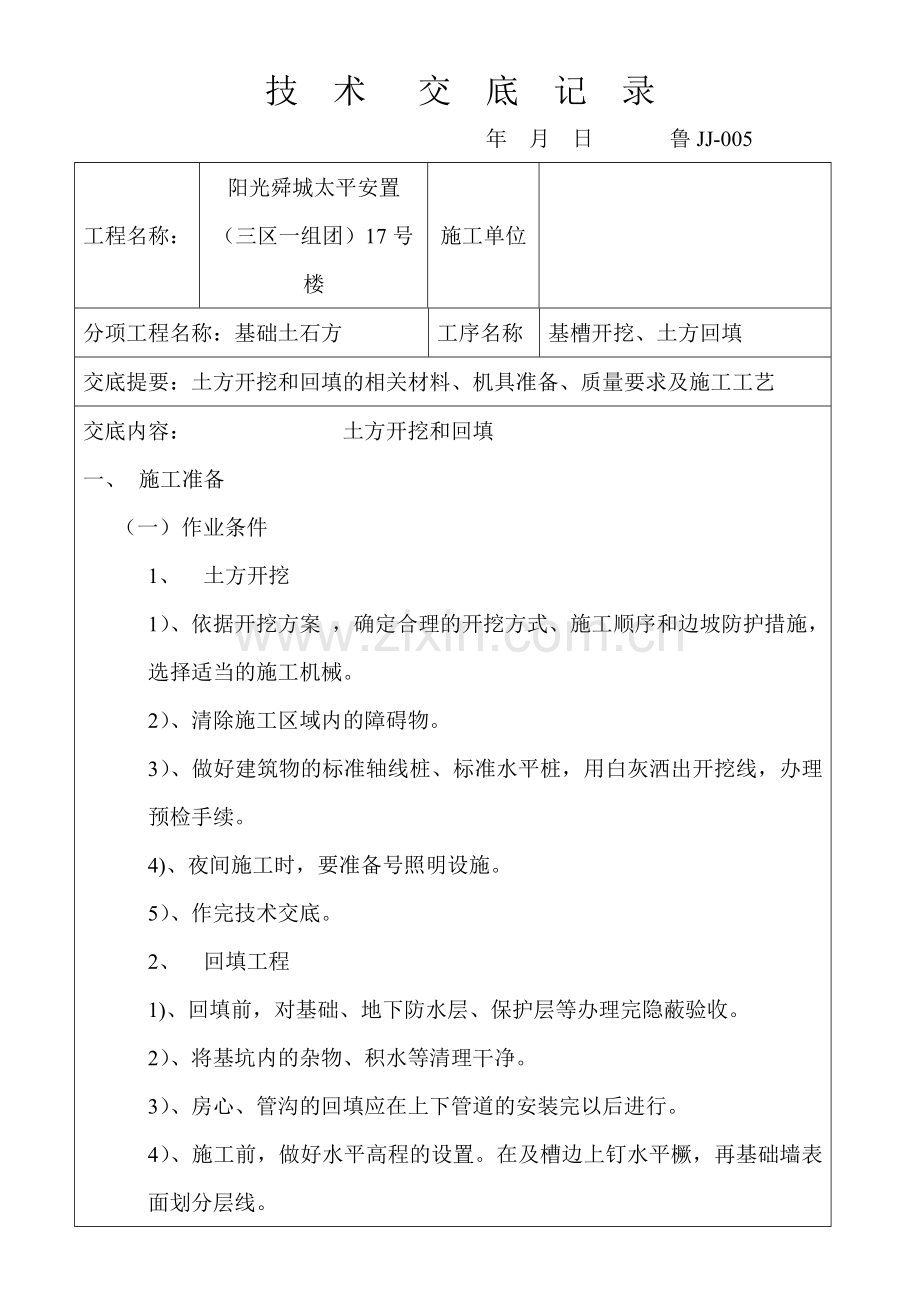

技 术 交 底 记 录
年 月 日 鲁JJ-005
工程名称：
阳光舜城太平安置
（三区一组团）17号楼
施工单位

分项工程名称：基础土石方
工序名称
基槽开挖、土方回填
交底提要：土方开挖和回填的相关材料、机具准备、质量要求及施工工艺
交底内容： 土方开挖和回填
一、 施工准备
（一） 作业条件
1、 土方开挖
1）、依据开挖方案 ，确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械。
2）、清除施工区域内的障碍物。
3）、做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，办理预检手续。
4)、夜间施工时，要准备号照明设施。
5）、作完技术交底。
2、 回填工程
1)、回填前，对基础、地下防水层、保护层等办理完隐蔽验收。
2）、将基坑内的杂物、积水等清理干净。
3）、房心、管沟的回填应在上下管道的安装完以后进行。
4）、施工前，做好水平高程的设置。在及槽边上钉水平橛，再基础墙表面划分层线。

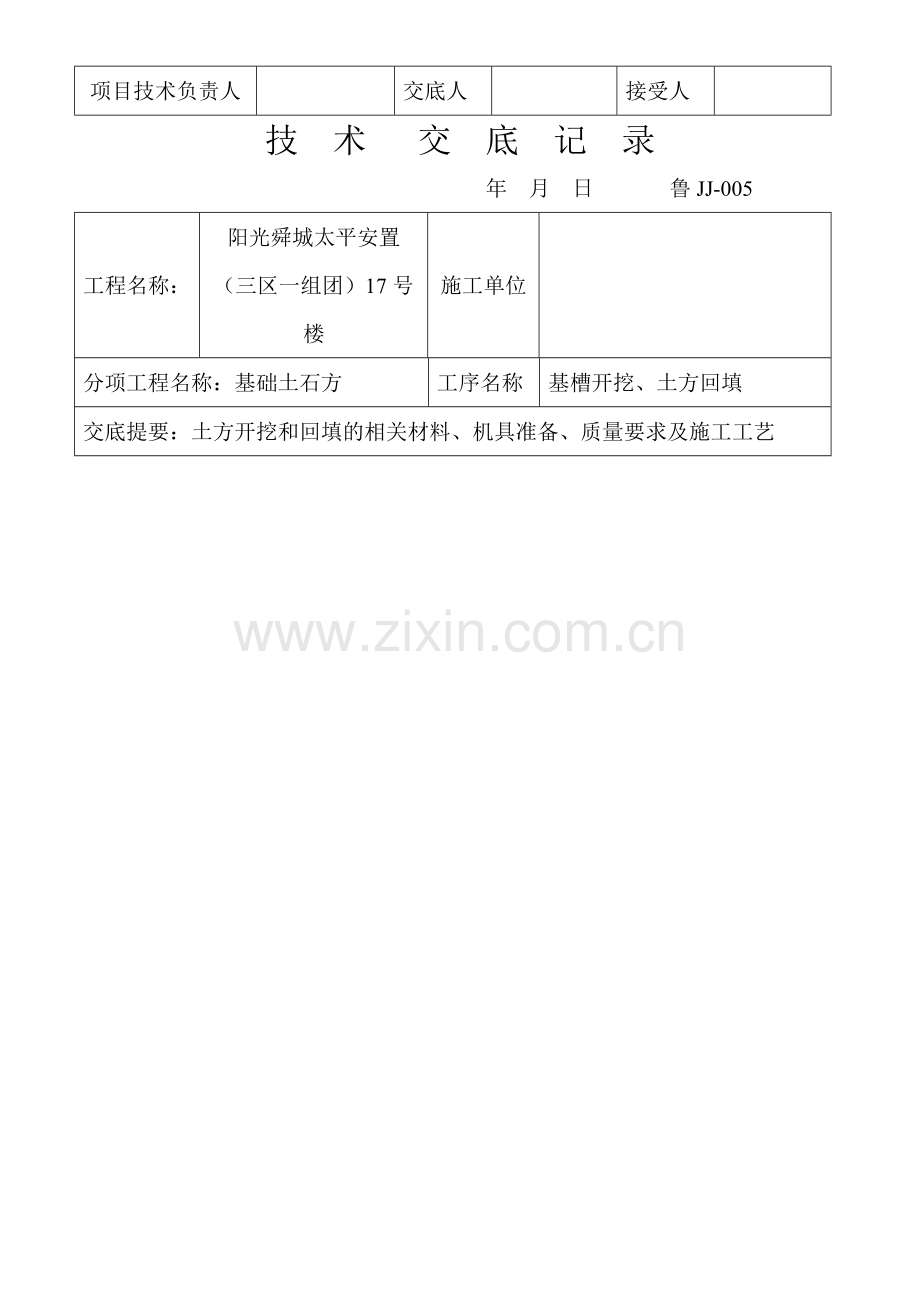

项目技术负责人

交底人

接受人

技 术 交 底 记 录
年 月 日 鲁JJ-005
工程名称：
阳光舜城太平安置
（三区一组团）17号楼
施工单位

分项工程名称：基础土石方
工序名称
基槽开挖、土方回填
交底提要：土方开挖和回填的相关材料、机具准备、质量要求及施工工艺
交底内容：
5）、作完技术交底。
二、 质量要求
（一） 土方开挖质量要求
1.主控项目
（1）标高的允许偏差（单位：mm）
① 基槽的允许偏差+0，-50
（2）长度、宽度（由设计中心线向两边量）允许偏差（单位：mm）
①基槽的允许偏差+200，-50
（3）边坡：按1：0.33进行放坡
2.一般项目
基底土性：设计要求泥灰浆岩石层
（二） 土方回填质量要求
1. 主控项目
（1） 标高的允许偏差（单位：mm）
① 基槽的允许偏差-50
（2）分层压实细数：设计要求压实系数大于0.93
项目技术负责人

交底人

接受人

技 术 交 底 记 录
年 月 日 鲁JJ-005
工程名称：
阳光舜城太平安置
（三区一组团）17号楼
施工单位

分项工程名称：基础土石方
工序名称
基槽开挖、土方回填
交底提要：土方开挖和回填的相关材料、机具准备、质量要求及施工工艺
交底内容：
2.一般项目
（1） 回填土料：设计要求
（2） 分层厚度：200-250mm。
（3） 表面平整度：基槽的允许偏差20
三、 工艺流程
（一） 土方开挖
测量放线、验线 开挖 修槽 验槽
（2）回填工程
分层回填夯实 取样试验 至设计高程
四、 操作工艺
（一） 开挖
土石方开挖具体方法及顺序
土石方开挖采用机械满堂开挖，需用一台CAT320BL美产挖掘机，土石方运输采用8辆20吨自卸翻斗汽车，油锤一台。
1 开挖顺序：土石方开挖顺序，先挖16号楼基槽，再挖17号楼，分数层开挖，自低处向高处施工。然后由油锤开凿高于设计标高的岩石，挖到标高后再在从
项目技术负责人

交底人

接受人

技 术 交 底 记 录
年 月 日 鲁JJ-005
工程名称：
阳光舜城太平安置
（三区一组团）17号楼
施工单位

分项工程名称：基础土石方
工序名称
基槽开挖、土方回填
交底提要：土方开挖和回填的相关材料、机具准备、质量要求及施工工艺
高出相低处施工，由挖掘机初步清槽，然后人工清槽，达到设计要求。
2施工要点：本工程挖槽分四步走，1、机械挖土石方；2、机械清理土渣；3、按设计要求人工凿成错台及岩石面找平；4、人工清槽。
3.方开挖完毕后，会请设计、勘探、监理、甲方、等单位人员验槽。做好地基处理的隐蔽工程验收记录。
4.雨季施工时，要加强对边坡的防护。可失当放缓边坡，同时在坑外侧围做土堤或开挖水沟，防止地面水流入。
（二） 回填
1.回填土一般选用含水量在10%左右的干净粘土。（一手握成团、自然落地散开为宜）若土过湿，要进行晾晒或掺入干土、白灰等处理；若含水量偏低，再适当洒水湿润。
2.深浅基坑相连时，要先填深基坑，填至与浅基坑标高一致时，再与浅基坑一起夯填。分段夯填时，交错处做成阶梯形，上下接槎距离部小于1.0米。基坑回填应在相对两侧或四周同时进行，基础墙两侧标高不可相差太多。
3.回填土分层铺摊夯实，蛙式打夯机每层铺土厚度为200-250mm;人工夯实时不大于200mm。每层至少夯击三遍，要求一夯压半夯。
4.回填房心及管沟时，人工先将管子周围夯实，直到管顶0.5m以上时，在不损
项目技术负责人

交底人

接受人

技 术 交 底 记 录
年 月 日 鲁JJ-005
工程名称：
阳光舜城太平安置
（三区一组团）17号楼
施工单位

分项工程名称：基础土石方
工序名称
基槽开挖、土方回填
交底提要：土方开挖和回填的相关材料、机具准备、质量要求及施工工艺
坏管道的情况下，方可用蛙式打夯机夯实。管道下方若夯填不实，易造成管到受力不匀而这段、渗漏。
5.雨季施工时，防止地面水流入坑内，免得边坡塌方或浸泡基土。
6.注意事项：
（1） 施工时，基础墙体达到一定强度后才能进行回填的施工，以免对结构基础造成损坏。
（2） 基础边槽回填土，必须清理到基础底面标高，才能逐层回填。严禁用水浇使土下沉的“水夯法”。
（3） 土虚铺过厚、夯时不够灰造成回填土下沉，而导致地面、散水裂缝、下沉。
