灯具符号.doc

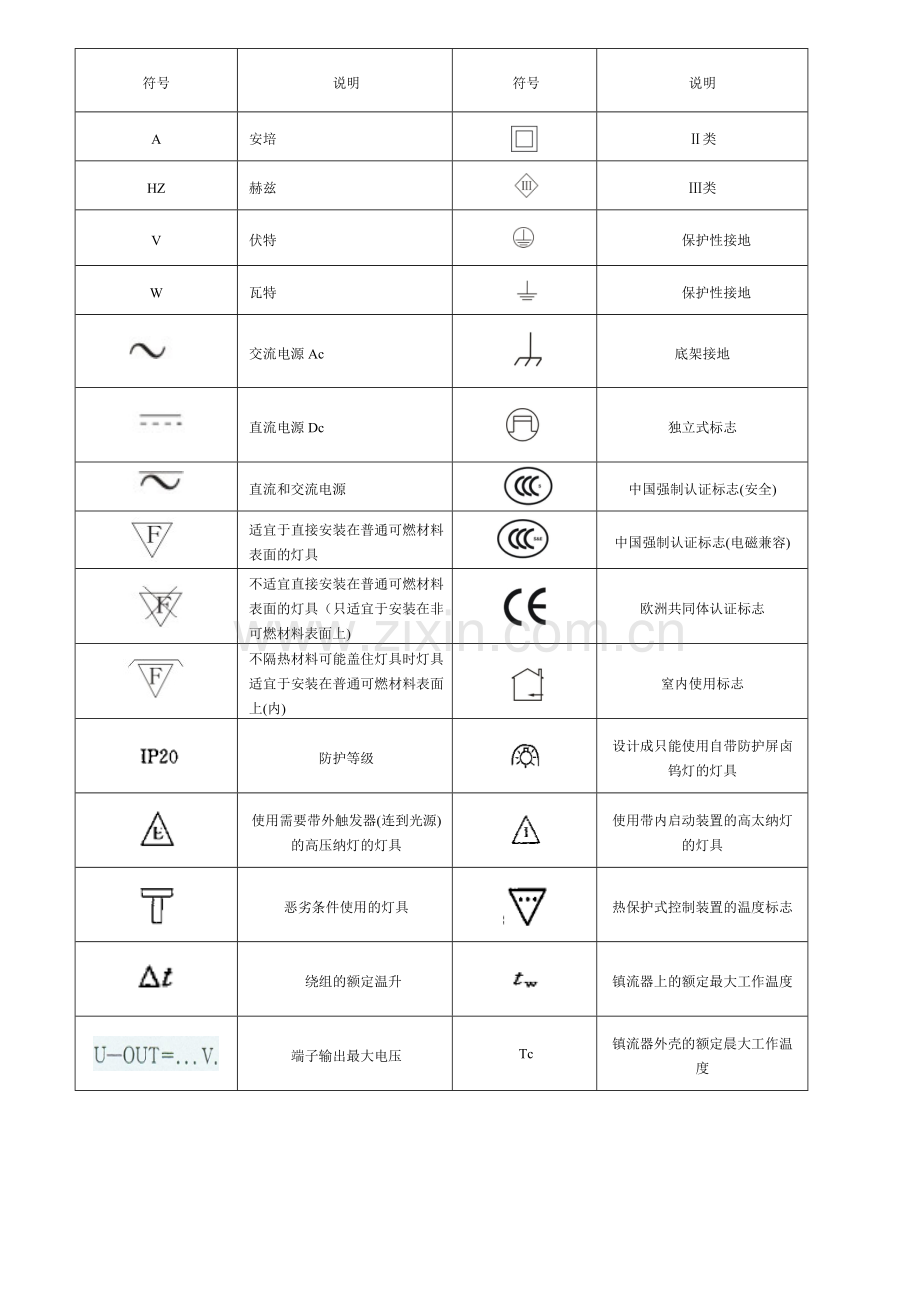

符号
说明
符号
说明
A
安培

Ⅱ类
HZ
赫兹

Ⅲ类
V
伏特

保护性接地
W
瓦特

保护性接地

交流电源Ac

底架接地

直流电源Dc

独立式标志

直流和交流电源

中国强制认证标志(安全)

适宜于直接安装在普通可燃材料表面的灯具

中国强制认证标志(电磁兼容)

不适宜直接安装在普通可燃材料表面的灯具（只适宜于安装在非可燃材料表面上)

欧洲共同体认证标志

不隔热材料可能盖住灯具时灯具适宜于安装在普通可燃材料表面上(内)

窒内使用标志

防护等级

设计成只能使用自带防护屏卤钨灯的灯具

使用需要带外触发器(连到光源)的高压纳灯的灯具

使用带内启动装置的高太纳灯的灯具

恶劣条件使用的灯具

热保护式控制装置的温度标志

绕组的额定温升

镇流器上的额定最大工作温度

端子输出最大电压
Tc
镇流器外壳的额定晨大工作温度

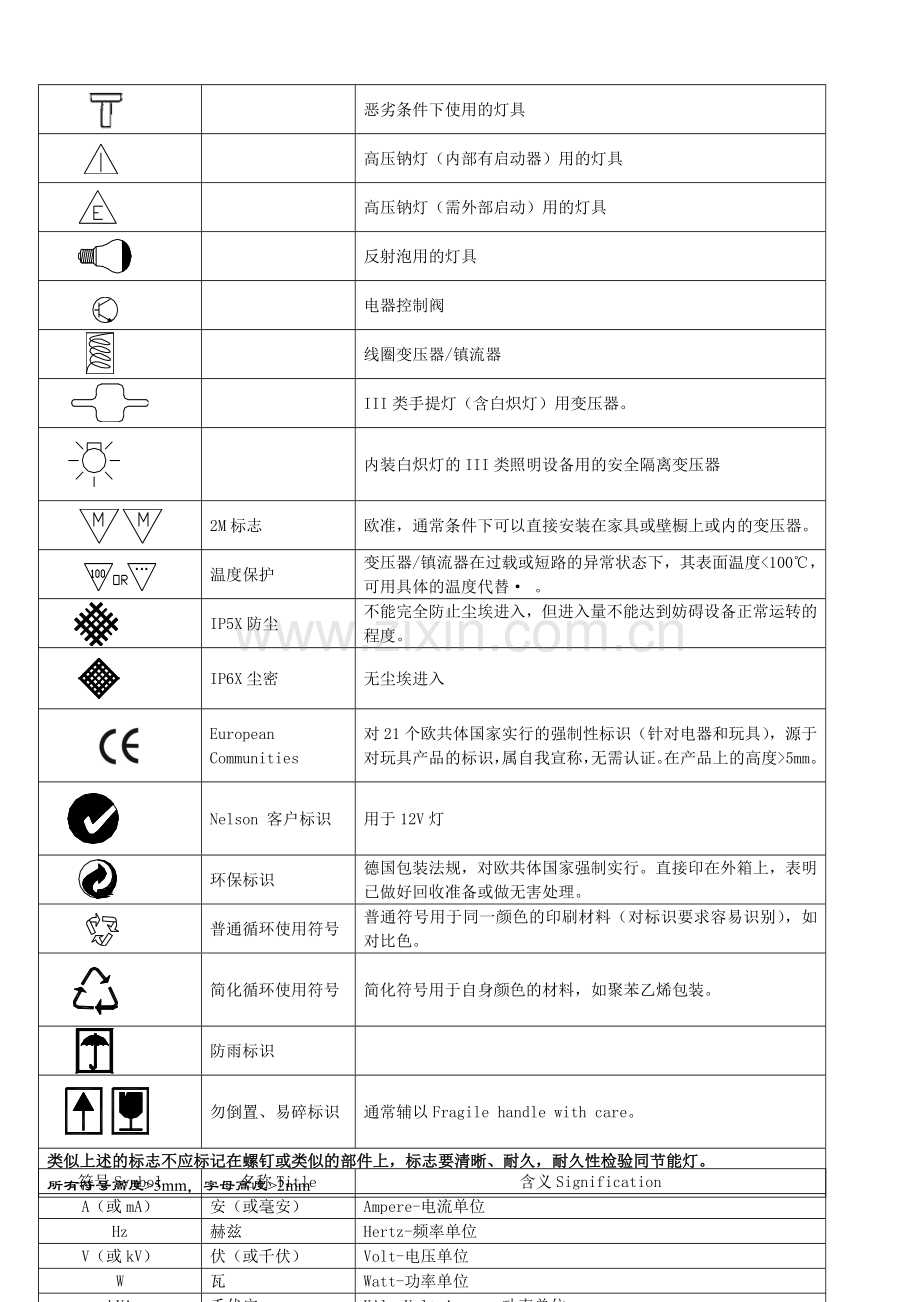

恶劣条件下使用的灯具

高压钠灯（内部有启动器）用的灯具

高压钠灯（需外部启动）用的灯具

反射泡用的灯具

电器控制阀

线圈变压器/镇流器

III类手提灯（含白炽灯）用变压器。

内装白炽灯的III类照明设备用的安全隔离变压器

2M标志
欧准，通常条件下可以直接安装在家具或壁橱上或内的变压器。

温度保护
变压器/镇流器在过载或短路的异常状态下，其表面温度<100℃，可用具体的温度代替· 。

IP5X防尘
不能完全防止尘埃进入，但进入量不能达到妨碍设备正常运转的程度。

IP6X尘密
无尘埃进入

European Communities
对21个欧共体国家实行的强制性标识（针对电器和玩具），源于对玩具产品的标识，属自我宣称，无需认证。在产品上的高度>5mm。

Nelson 客户标识
用于12V灯

环保标识
德国包装法规，对欧共体国家强制实行。直接印在外箱上，表明已做好回收准备或做无害处理。

普通循环使用符号
普通符号用于同一颜色的印刷材料（对标识要求容易识别），如对比色。

简化循环使用符号
简化符号用于自身颜色的材料，如聚苯乙烯包装。

防雨标识

勿倒置、易碎标识
通常辅以Fragile handle with care。
类似上述的标志不应标记在螺钉或类似的部件上，标志要清晰、耐久，耐久性检验同节能灯。
所有符号高度>5mm，字母高度>2mm
符号Symbol
名称Title
含义Signification
A（或mA）
安（或毫安）
Ampere-电流单位
Hz
赫兹
Hertz-频率单位
V（或kV）
伏（或千伏）
Volt-电压单位
W
瓦
Watt-功率单位
kVA
千伏安
Kilo Volt Ampere-功率单位
VA
伏安
Volt Ampere –功率单位
PRI
输入
Primary-变压器的输入端，即初级
SEC
输出
Second-变压器的输出端，即次级
N
中性
Neutral-变压器的中性线
~
单相
单相交流电
3~
三相
三相交流电
3N~

有中性线的三相
cosφ或λ
功率因数
有用功和视在功的比值
△t
额定温升
镇流器或变压器绕组温升，节能灯的外壳温升
THD
谐波总含量
Total harmonic distortion小于相应国标规定的值
CCF
电流波峰系数
Current crest factor，一般应小于1.7。
H.T.S
热试验源
Heat test source
GLS
普通照明设施
General lighting service
ES
爱迪生灯头
Edison screwed E27
SES
微型爱迪生灯头
Small Edison screwed
BC
卡口灯头
Bayonet cap B22
SBC
微型卡口灯头
Small bayonet cap
CFL
紧凑型节能灯
Compact fluorescent lamp
LV
低压
Low voltage <1000V
ELV
超低电压
Extra low voltage
SELV
安全超低电压
Safety extra-low voltage，电压<50V a.c. r.m.s.
FELV
功能超低电压
Functional extra-low voltage
EMC
电磁兼容性
Electro magnetic compatibility =Electromagnetic Susceptibility + Electromagnetic Immunity
Ta
额定环境最大温度
处于正常工作的最高持续温度（Ambient），不排除在≦（ta+10℃）的温度下瞬间工作
Tc
额定最大表面温度
各部分正常工作时表面允许的最高温度（Case）
Tw
线圈最大工作温度
在此温度，线圈可工作十年

独立式镇流器/变压器
可以安装在灯具之外无需任何附加外壳的镇流器

保护接地
允许通过将镇流器固定在接地的金属片上来实现

功能接地
功能接地端子指与那些并非由于安全原因而需要接地的部件相连接的端子

外壳或底板
外壳接地

无危害式变压器
经正常使用后，虽然失去了原有的功能，但对使用者及周围的环境不造成危害的变压器。
