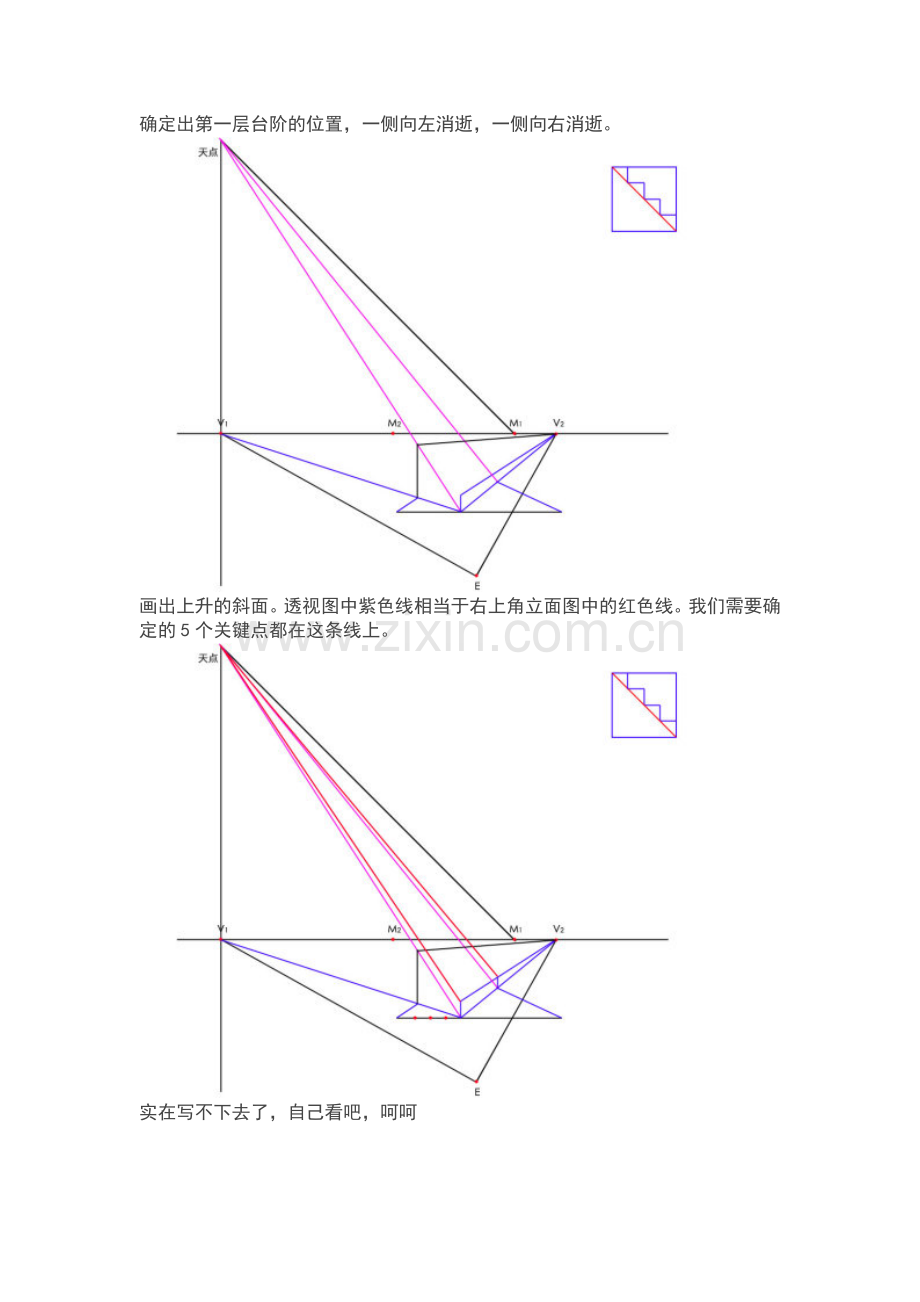

一个四层楼梯的成角透视画法。第一步;先找出成角透视的左右两个灭点V1和V2，同时做出测点M1和M2。楼梯是向上的，过V1做垂线，过M1做出楼梯上升的角度，本图是45度，便找出了传说中的天点。呵呵第二步:找到了相关的重要的点就可以开始画图了。确定出第一层台阶的位置，一侧向左消逝，一侧向右消逝。画出上升的斜面。透视图中紫色线相当于右上角立面图中的红色线。我们需要确定的5个关键点都在这条线上。实在写不下去了，自己看吧，呵呵NEXT-1NEXT-2GO NO开始一层一层的画喽一楼建设完毕2楼继续中加油盖啊一半了2楼完毕后面基本一样
