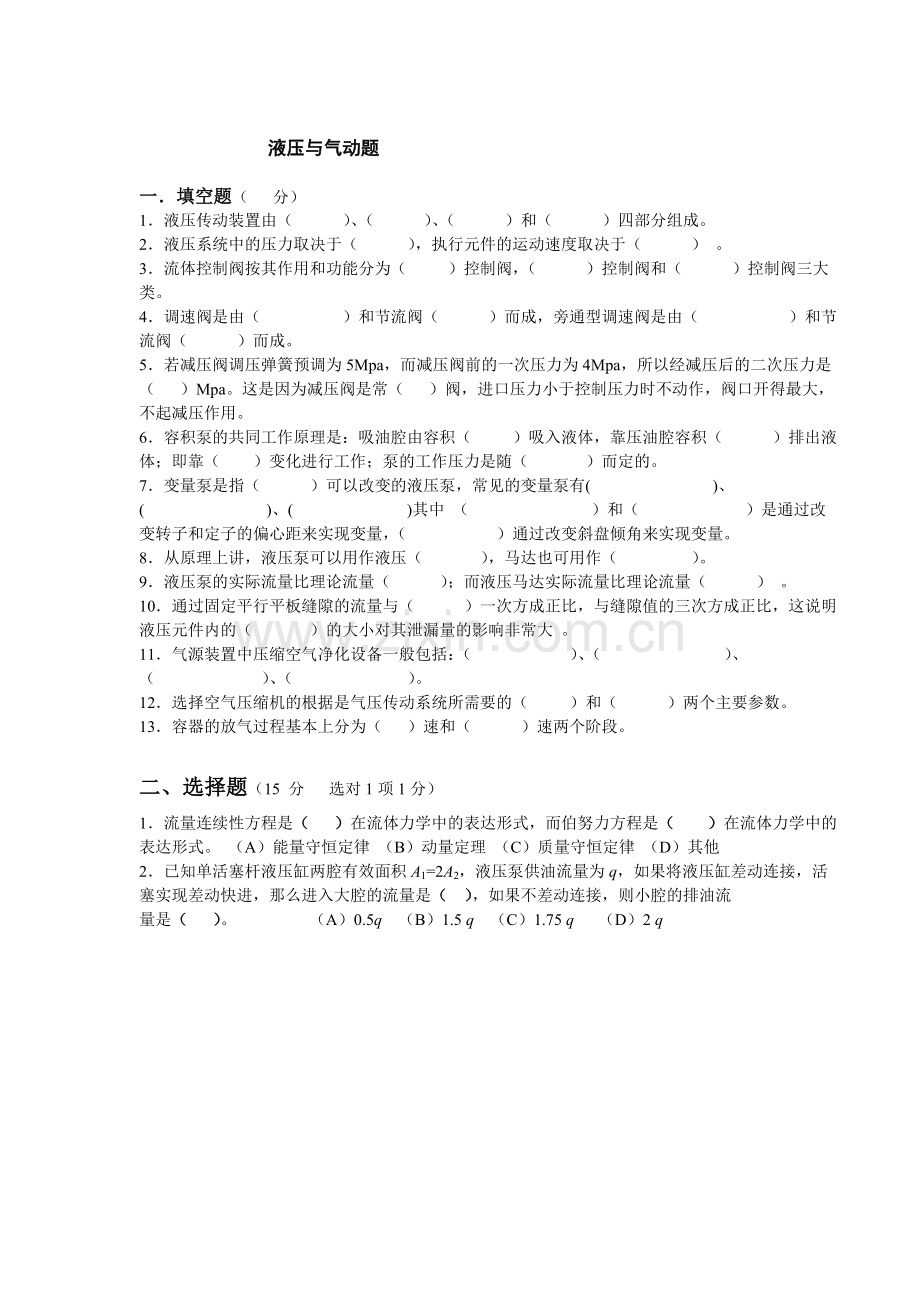

液压与气动题

一．填空题（ 分）
1．液压传动装置由（ ）、（ ）、（ ）和（ ）四部分组成。
2．液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ） 。
3．流体控制阀按其作用和功能分为（ ）控制阀，（ ）控制阀和（ ）控制阀三大类。
4．调速阀是由（ ）和节流阀（ ）而成，旁通型调速阀是由（ ）和节流阀（ ）而成。
5．若减压阀调压弹簧预调为5Mpa，而减压阀前的一次压力为4Mpa，所以经减压后的二次压力是（ ）Mpa。这是因为减压阀是常（ ）阀，进口压力小于控制压力时不动作，阀口开得最大，不起减压作用。
6．容积泵的共同工作原理是：吸油腔由容积（ ）吸入液体，靠压油腔容积（ ）排出液体；即靠（ ）变化进行工作；泵的工作压力是随（ ）而定的。
7．变量泵是指（ ）可以改变的液压泵，常见的变量泵有( )、( )、( )其中 （ ）和（ ）是通过改变转子和定子的偏心距来实现变量，（ ）通过改变斜盘倾角来实现变量。 8．从原理上讲，液压泵可以用作液压（ ），马达也可用作（ ）。
9．液压泵的实际流量比理论流量（ ）；而液压马达实际流量比理论流量（ ） 。
10．通过固定平行平板缝隙的流量与（ ）一次方成正比，与缝隙值的三次方成正比，这说明液压元件内的（ ）的大小对其泄漏量的影响非常大 。
11．气源装置中压缩空气净化设备一般包括：（ ）、（ ）、（ ）、（ ）。
12．选择空气压缩机的根据是气压传动系统所需要的（ ）和（ ）两个主要参数。
13．容器的放气过程基本上分为（ ）速和（ ）速两个阶段。

二、选择题（15 分 选对1项1分）
1．流量连续性方程是（ ）在流体力学中的表达形式，而伯努力方程是（ ）在流体力学中的表达形式。 （A）能量守恒定律 （B）动量定理 （C）质量守恒定律 （D）其他
2．已知单活塞杆液压缸两腔有效面积A1=2A2，液压泵供油流量为q，如果将液压缸差动连接，活塞实现差动快进，那么进入大腔的流量是（ ），如果不差动连接，则小腔的排油流
量是（ ）。 （A）0.5q （B）1.5 q （C）1.75 q （D）2 q

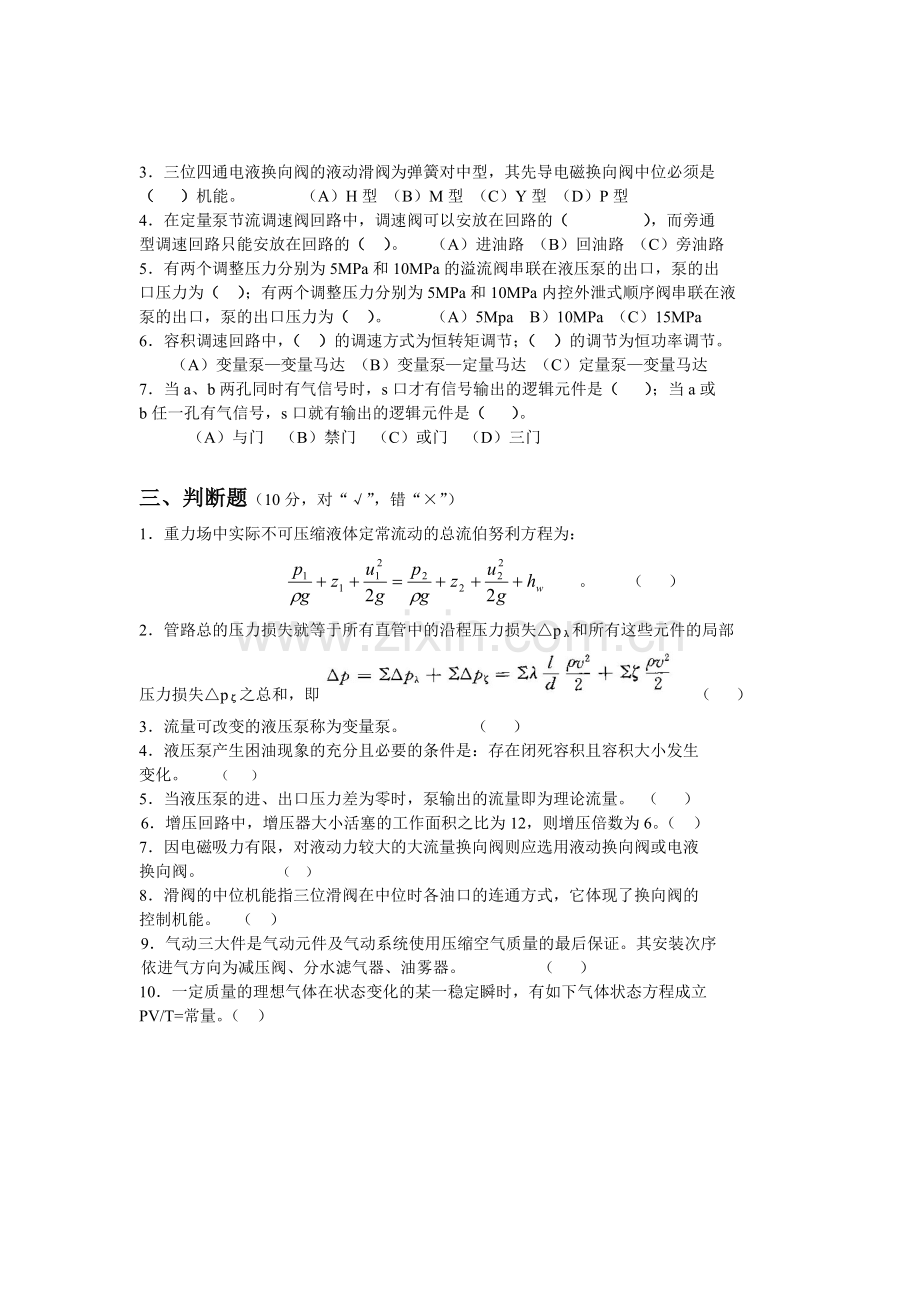

3．三位四通电液换向阀的液动滑阀为弹簧对中型，其先导电磁换向阀中位必须是
（ ）机能。 （A）H型 （B）M型 （C）Y型 （D）P型
4．在定量泵节流调速阀回路中，调速阀可以安放在回路的（ ），而旁通
型调速回路只能安放在回路的（ ）。 （A）进油路 （B）回油路 （C）旁油路
5．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出
口压力为（ ）；有两个调整压力分别为5MPa和10MPa内控外泄式顺序阀串联在液
泵的出口，泵的出口压力为（ ）。 （A）5Mpa B）10MPa （C）15MPa 6．容积调速回路中，（ ）的调速方式为恒转矩调节；（ ）的调节为恒功率调节。
（A）变量泵—变量马达 （B）变量泵—定量马达 （C）定量泵—变量马达
7．当a、b两孔同时有气信号时，s口才有信号输出的逻辑元件是（ ）；当a或
b任一孔有气信号，s口就有输出的逻辑元件是（ ）。
（A）与门 （B）禁门 （C）或门 （D）三门

三、判断题（10分，对“√”，错“×”）
1．重力场中实际不可压缩液体定常流动的总流伯努利方程为：
。 （ ）
2．管路总的压力损失就等于所有直管中的沿程压力损失△pλ和所有这些元件的局部
压力损失△pζ之总和，即（ ）
3．流量可改变的液压泵称为变量泵。 （ ）
4．液压泵产生困油现象的充分且必要的条件是：存在闭死容积且容积大小发生
变化。 （ ）
5．当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。 （ ）
6．增压回路中，增压器大小活塞的工作面积之比为12，则增压倍数为6。（ ）
7．因电磁吸力有限，对液动力较大的大流量换向阀则应选用液动换向阀或电液
换向阀。 （ ）
8．滑阀的中位机能指三位滑阀在中位时各油口的连通方式，它体现了换向阀的
控制机能。 （ ）
9．气动三大件是气动元件及气动系统使用压缩空气质量的最后保证。其安装次序
依进气方向为减压阀、分水滤气器、油雾器。 （ ）
10．一定质量的理想气体在状态变化的某一稳定瞬时，有如下气体状态方程成立
PV/T=常量。（ ）

四．问答题（每题5分，选做3题）
1．液压传动中常用的液压泵分为哪些类型？
答：

2．什么是液压基本回路？常见的液压基本回路有几类？各起什么作用？
答：

3、现有两个压力阀，由于铭牌脱落，分不清哪个是溢流阀，哪个是减压阀，又不希望
把阀拆开，如何根据其特点作出正确判断？

4．分析如图1所示的减压回路中，阀1、2、3的名称功用。

五．计算题：如图2所示，管道输送ρ=900kg/m3的液体，已知h=15m，点1处的压力
为4.5×105Pa，点2处的压力为4×105Pa，请列出两点的伯努力方程，并通过计算来判断
管中油流的方向。( 分)

图1 图2

图3 图4
六．分析控制回路工作过程（15分）
利用液压系统工作过程中的压力变化来使执行元件按顺序先后动作是液压系统独
具的控制特性。图3是用顺序阀控制的顺序回路。钻床液压系统的动作顺序为①夹紧
工件一②钻头进给一③钻头退出一④松开工件。请分析并写出控制回路工作过程。

七．绘制回路（15分） 公共汽车门采用气动控制，司机和售票员各有一个控制气动开关，
控制汽车门的开和关，试设计此公共汽车门气控回路（画在图4处），并说明其工作过程。
