新螺纹模具设计能控数转数圈数.pdf

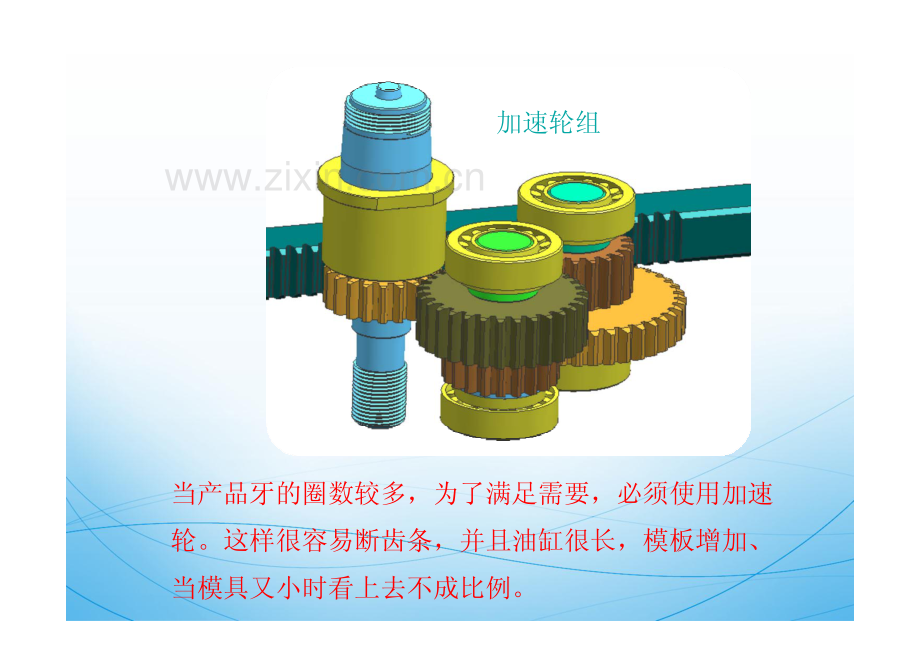

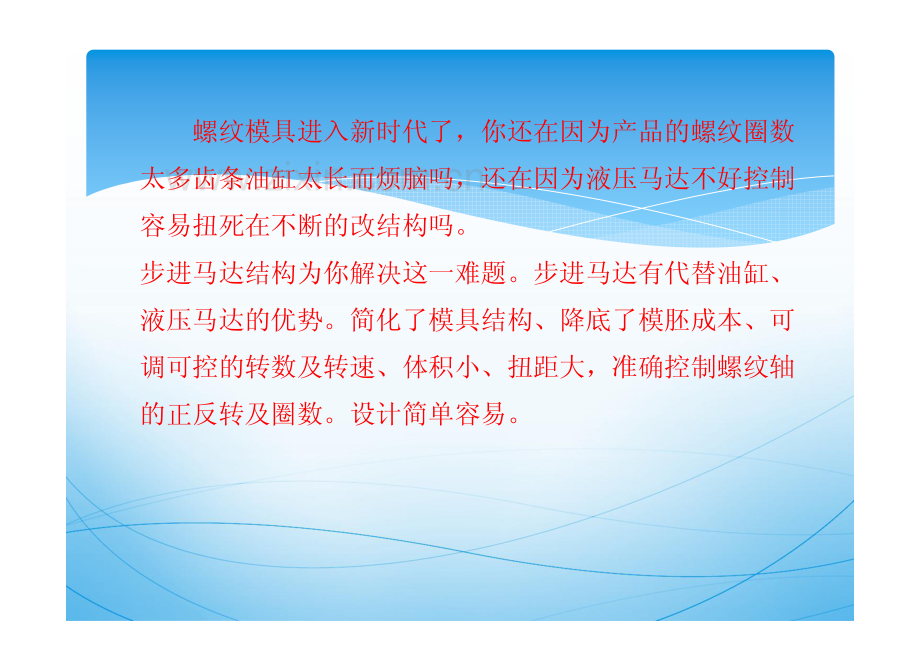

螺纹模具进入新时代了，你还在因为产品的螺纹圈数太多齿条油缸太长而烦脑吗，还在因为液压马达不好控制容易扭死在不断的改结构吗。步进马达结构为你解决这一难题。步进马达有代替油缸、液压马达的优势。简化了模具结构、降底了模胚成本、可调可控的转数及转速、体积小、扭距大，准确控制螺纹轴的正反转及圈数。设计简单容易。当产品牙的圈数较多，为了满足需要，必须使用加速轮。这样很容易断齿条，并且油缸很长，模板增加、当模具又小时看上去不成比例。加速轮组液压马达产品牙的圈数较多且产品直径较大，螺纹轴上的齿轮较大。用牙套退牙的结构，液压马达结构不能准确控制转数很容易扭死。产品牙的起始位置相对产品外型有要求，液压马达结构不能保证螺纹轴每次都在同一位置，并且液压马达结构不能准确控制转数产品在最后一圈牙时很容易被推板弹坏行位上出牙的情况，行位又小如果用液压马达结构不能保证螺纹轴每次都在同一位置，并且液压马达结构不能准确控制转数很容易扭死，同时液压马达体积大重心不稳。齿条结构也复杂体积大。很多圈牙，并且牙很细，一定要用牙套退牙结构行位上有抽牙结构，并且产品很小适用产品结构步进马达步进马达体积小，转数可调，准确可靠。简化模具结构。步进马达简化了模具结构、降底了模胚成本、可调可控的转数及转速、体积小、扭距大，准确控制螺纹轴的正反转及圈数。设计简单容易根据客户提供的模具结构图，为你设计动力部份，选择适合的步进马达、配控制器.相比传统结构，成本不增加、简化模具结构、稳定可靠双击画面看视频双击画面看视频静力矩 是指步进电机通电但没有转动时，定子锁住转子的力矩。定位力矩 是指步进电机没有通电的情况下，定子锁住转子的力矩。通常静力矩这是我们选用马达的主要参数，因为螺纹模上的马达都是一转动就开始做功，马达够不够力就看开始这一下后面需要的力越来越小了。步进马达不像液压马达可以加压储能。所以尽量设计减速运动传动比最小要有2：1。力矩计算产品包紧力*螺纹轴上的齿轮分度圆半径*穴数*传动比马达静力矩螺纹模具视频教程下载：螺纹模具视频教程下载：http:/ 模具 编程 视频教程
