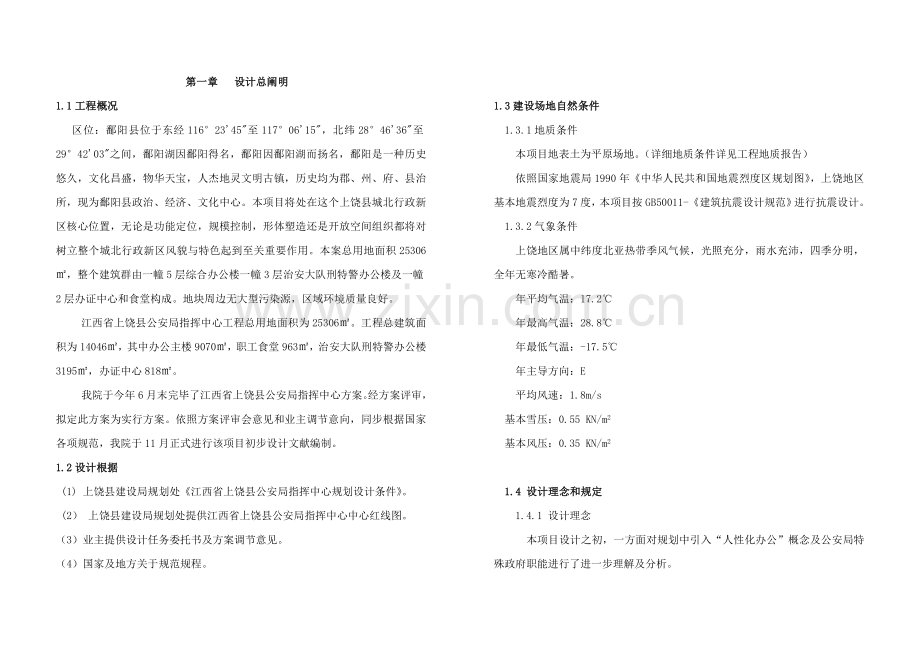

第一章 设计总阐明
1.1工程概况
区位：鄱阳县位于东经116°23'45"至117°06'15"，北纬28°46'36"至29°42'03"之间，鄱阳湖因鄱阳得名，鄱阳因鄱阳湖而扬名，鄱阳是一种历史悠久，文化昌盛，物华天宝，人杰地灵文明古镇，历史均为郡、州、府、县治所，现为鄱阳县政治、经济、文化中心。本项目将处在这个上饶县城北行政新区核心位置，无论是功能定位，规模控制，形体塑造还是开放空间组织都将对树立整个城北行政新区风貌与特色起到至关重要作用。本案总用地面积25306㎡，整个建筑群由一幢5层综合办公楼一幢3层治安大队刑特警办公楼及一幢2层办证中心和食堂构成。地块周边无大型污染源，区域环境质量良好。
江西省上饶县公安局指挥中心工程总用地面积为25306㎡。工程总建筑面积为14046㎡，其中办公主楼9070㎡，职工食堂963㎡，治安大队刑特警办公楼3195㎡，办证中心818㎡。
我院于今年6月末完毕了江西省上饶县公安局指挥中心方案。经方案评审，拟定此方案为实行方案。依照方案评审会意见和业主调节意向，同步根据国家各项规范，我院于11月正式进行该项目初步设计文献编制。
1.2设计根据
(1) 上饶县建设局规划处《江西省上饶县公安局指挥中心规划设计条件》。
(2） 上饶县建设局规划处提供江西省上饶县公安局指挥中心中心红线图。
（3）业主提供设计任务委托书及方案调节意见。
（4）国家及地方关于规范规程。

1.3建设场地自然条件
1.3.1地质条件
本项目地表土为平原场地。（详细地质条件详见工程地质报告）
依照国家地震局1990年《中华人民共和国地震烈度区规划图》，上饶地区基本地震烈度为7度，本项目按GB50011-《建筑抗震设计规范》进行抗震设计。
1.3.2气象条件
上饶地区属中纬度北亚热带季风气候，光照充分，雨水充沛，四季分明，全年无寒冷酷暑。
年平均气温：17.2℃
年最高气温：28.8℃
年最低气温：-17.5℃
年主导方向：E
平均风速：1.8m/s
基本雪压：0.55 KN/m2
基本风压：0.35 KN/m2

1.4 设计理念和规定
1.4.1 设计理念
本项目设计之初，一方面对规划中引入“人性化办公”概念及公安局特殊政府职能进行了进一步理解及分析。

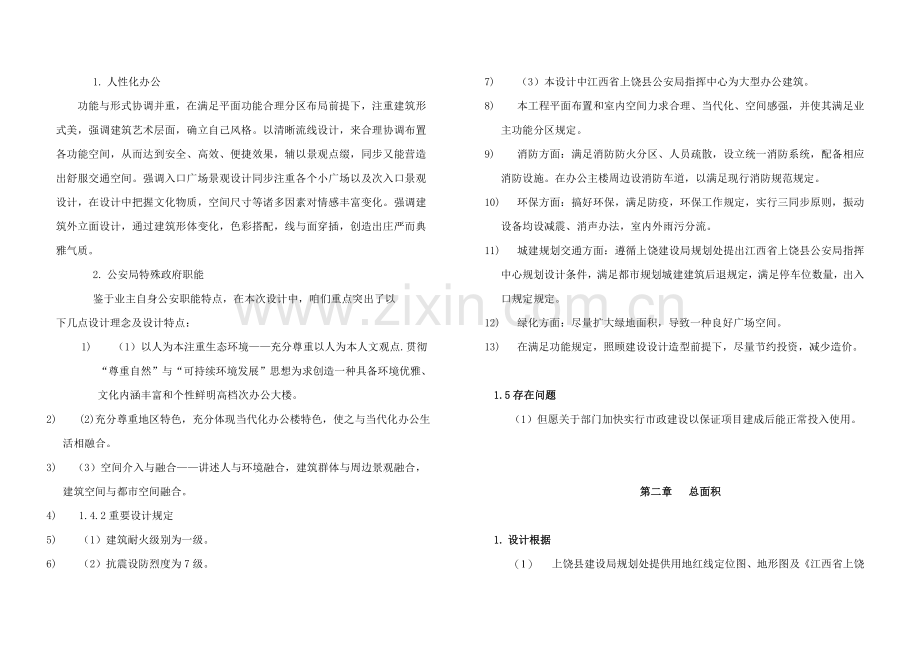

1. 人性化办公
功能与形式协调并重，在满足平面功能合理分区布局前提下，注重建筑形式美，强调建筑艺术层面，确立自己风格。以清晰流线设计，来合理协调布置各功能空间，从而达到安全、高效、便捷效果，辅以景观点缀，同步又能营造出舒服交通空间。强调入口广场景观设计同步注重各个小广场以及次入口景观设计，在设计中把握文化物质，空间尺寸等诸多因素对情感丰富变化。强调建筑外立面设计，通过建筑形体变化，色彩搭配，线与面穿插，创造出庄严而典雅气质。
2. 公安局特殊政府职能
鉴于业主自身公安职能特点，在本次设计中，咱们重点突出了以
下几点设计理念及设计特点：
1) （1）以人为本注重生态环境——充分尊重以人为本人文观点.贯彻“尊重自然”与“可持续环境发展”思想为求创造一种具备环境优雅、文化内涵丰富和个性鲜明高档次办公大楼。
2) (2)充分尊重地区特色，充分体现当代化办公楼特色，使之与当代化办公生活相融合。
3) （3）空间介入与融合——讲述人与环境融合，建筑群体与周边景观融合，建筑空间与都市空间融合。
4) 1.4.2重要设计规定
5) （1）建筑耐火级别为一级。
6) （2）抗震设防烈度为7级。
7) （3）本设计中江西省上饶县公安局指挥中心为大型办公建筑。
8) 本工程平面布置和室内空间力求合理、当代化、空间感强，并使其满足业主功能分区规定。
9) 消防方面：满足消防防火分区、人员疏散，设立统一消防系统，配备相应消防设施。在办公主楼周边设消防车道，以满足现行消防规范规定。
10) 环保方面：搞好环保，满足防疫，环保工作规定，实行三同步原则，振动设备均设减震、消声办法，室内外雨污分流。
11) 城建规划交通方面：遵循上饶建设局规划处提出江西省上饶县公安局指挥中心规划设计条件，满足都市规划城建建筑后退规定，满足停车位数量，出入口规定规定。
12) 绿化方面：尽量扩大绿地面积，导致一种良好广场空间。
13) 在满足功能规定，照顾建设设计造型前提下，尽量节约投资，减少造价。

1.5存在问题
（1）但愿关于部门加快实行市政建设以保证项目建成后能正常投入使用。

第二章 总面积

1. 设计根据
（1） 上饶县建设局规划处提供用地红线定位图、地形图及《江西省上饶县公安局指挥中心规划设计条件》。
（2） 《方案会审会议纪要》
（3） 有关规范与规定。

1.2概述
2.2.1该项目位于旭罗大道西侧，东门水果市场东侧。基地南北为短边，东西为长边不等矩形则梯形，交通便利、环境优美。
2.2.2项目用地类型为普通耕地，地基土为软弱场地土。在土地运用总体规划中该地块为办公用地。用地地势较平坦，略有不规则起伏，自然地面标高黄海高程系31.5-32.0m，则竖向设计室外标高3.15m左右。
2.2.3上饶地区属中纬度北亚热带季风气候，光照充分，雨水充沛，四季分明，全年无寒冷酷暑。
年平均气温：17.2℃
年最高气温：28.8 ℃
年最低气温：-17.5 ℃
年主导方向：E
年均风速：1.8m／s
基本雪压：0.55KN／㎡
基本风压：0.35 KN／㎡
2.2.4依照国家地震局1990年《中华人民共和国地震烈度区划图》上饶地区基本地震烈度为七度，本项目设计按GB50011-《建筑抗震设计规范》进行抗震设计。

2.3总平面布置
2.3.1设计原则
（1）总平面布置在符合规划条件规定前提下，做到功能分区明确，工程管线顺畅，人车分流，环境安全卫生，管理以便，符合都市规划规定。
（2）建筑布置紧凑，节约土地。
(3)建（构）筑物布置尽量结合地理环境，施工规定等条件，合理布局，节约投资。
2.3.2总平面布置
本项目为大型办公建筑，项目用地25306㎡.
总平面布置以当代办公建筑规划思想为指引，充分考虑中心周边人文环境，自然环境影响，以达到功能合理与布局完善。
按照规划规定与实际人、车流组织关系，重要出入口布置与东边旭罗大道与南边规划道路上，在西面规划道路上设立次入口。其中在旭罗大道上除开设入流出入口外，还开设与都市道路连接集散广场，疏导征收中心人流。自行车库出入口设于主楼南北面两侧。
依照办证中心建筑外来人流量大特点，在满足规范前提下，主体建筑尽量远离南边道路红线，争取最大疏散空间与地面停车空间。总平面布置图详见“总初-1”

2.4竖向设计
建设场地不规则起伏，自然地面标高在87.5-88。6m（黄海高程系），设计场地标高为88.0m，室内标高89.5m，场地采用平坡式布置，道路采用硬质广场砖铺砌。雨污水分流，雨水通过雨水井有组织地向市政管网排放。最后标高以将来道路标高为准。

2.5道路设计
场地道路以硬质广场砖铺砌面，少量入口处为都市型砼路面，道路最小通行净宽6米，转弯半径为6-9米。道路布置详见总平面布置图（总初-1）

2.6绿化
本项目绿化采用集中绿地与分散绿化相结合，集中绿地重要是用地东边大型集中市政绿地，场地适建规范内则重要分布于南面广场及建筑各入口广场周边，带状绿化沿场地周边道路布置。绿化以种植观赏树木，四季花卉、草皮、植草砖铺砌面形式浮现，提高绿地率，美化都市环境。

2.7总图重要技术经济指标
规划总用地面积：25306㎡
总建筑面积：14046㎡
地上建筑面积：14046㎡（其中办公楼及征收中心9070㎡，职工食堂963㎡，办证中心818㎡，治安大队行特警办公楼3195㎡）
非机动车建筑面积：1330㎡
建筑占地面积：18.2℅
建筑密度：18,2%
容积率:0.56
绿地面积：8933㎡
绿地率：35.5%
汽车停车位：63辆

第三章 建 筑

3.1设计根据
《办公建筑设计规范》 JGJ67-89
《建筑设计防火规范》 GBJ16-87（）

3.2建筑平剖面设计
本工程在平面设计上考虑了使用者与管理者以便，依照用地形态进行功能布局，合理安排各空间，使各功能分区在功能上互相连接，同步也享有独立领域感。
3.2.1办公主楼
办公主楼共5层，一层层高4.50m，平面东西向呈“工”字型展开，主入口设立在西向，办事大厅两层通高，大厅内设立2部楼梯直通2层，为空间稍作点缀。重要办公区域以南北布置，原则层在东部位设计了一通透玻璃体房间，让空间更加通透、丰富，也让绿化可以从东面引入室内，从而使办公氛围更为融洽氛围更为和谐。本案依照功能不同，将不同性质及不同大小空间合理布局，设计手法重新诠释了老式空间“庭、厅、堂、室”结合起来，强调其轴线及空间节奏变化，强调视觉景观韵律与变化。同步在室内空间创造上，力图体现出当代办公建筑通透，开放，高效，人为化个性空间。
3.2.2治安大队刑特警办公楼
主楼共三层，一层层高4.2m，二层三层高3.9m；北面分别设立了出入口；办公楼裙房某些设立室内活动场地，便于干警休息锻炼。
3.2.3食堂
食堂中心共2层，一层为公安局职工食堂，南设立食堂入口，食堂层高3.9m,可供50人左右就餐。
食堂2楼为公安局内部人员生活值班房，层高3.600m，设立2个套间若干个活动室，以便业主使用。
3.2.4办证中心，信访接待楼
考虑到办证中心，信访接待使用功能。建筑南面设计了对外停车广场，办证中心，信访接待楼一层高3.9m，二层3.6m。
3.3建筑造型设计
建筑立面及造型是构成都市景观重要元素，生动和富有灵气建筑造形将协调建筑与人关系。建筑立面解决上重要采用了竖向线条解决手法，明快、简洁又不失对边角等细部推敲，使得整个建筑庄严又不失优雅，严肃又民主亲切。建筑色彩基调为暖灰色，主体采用干挂石材，建筑沉稳饱和，色彩历久而弥新，主楼某些对立面肌理进行刻画，强调竖向线条与裙房形成对比，达到沉稳、挺拔、硬朗感观效果。整个立面解决端庄典雅、精致尊贵、稳重大气且富有动态韵律感，凝重典雅新古典主义风格以及布满当代元素设计理念，两者间完美结合以达到内在功能与外在体现最大统一。

3.4重要内外装饰材料
3.4.1室外装修
（1）外墙面;建筑物外墙面及柱子、构件等均采用干挂花岗岩，局部玻璃幕墙，选取性中空玻璃。窗下墙内做纸面石膏板内衬，加塞保温材料。
（2）外门窗及顶棚
a、一二楼大厅采用镀膜热反射半钢化玻璃，无框玻璃弹簧门；
b、主次入口处采用银灰色热反射玻璃；南面与共享广场相对处采用点抓式隐框无色玻璃；别的均采用铝合金玻璃门窗，无色净片低反射玻璃；
c、共享广场及主楼与裙楼中庭顶棚采用钢构造玻璃顶棚。
（3）屋面：
①办公楼屋面为上人屋面：
a)40厚刚性砼层地砖贴面
b)20厚1:3水泥砂浆找平
c)40厚挤塑泡沫保温板
d)5厚元乙丙聚氨酯防水层
e)851聚氨酯防水涂料二度隔气层
f)20厚1:3水泥砂浆找平层
g)憎水型膨胀珍珠岩保温层找坡2%（最薄处50厚）
h) 20厚1:3水泥砂浆找平层
i)憎水珍珠岩找坡，最薄处40厚
j)钢筋混凝土现浇板
②楼梯间及某些设备用房、机房屋面为不上人屋面：
a)40厚C20细石砼，随捣随抹，内配Φ6﹫200双向钢筋
b)SBS热融橡胶防水卷材
c)油毡一层
d)20厚1：3水泥砂浆找平层
e)憎水型膨胀珍珠岩保温层找坡2%（最薄处50厚）
f)20厚1：3水泥砂浆找平层
g)钢筋混凝土现浇板
③走道及平台：
a)10厚仿石地砖面层，干水泥擦缝
b)1:2防水水泥砂浆找坡1%（最薄处20厚）
c)钢筋混凝土现浇板
3.4.2室内装修

房间名称
楼地面
墙 面
顶 棚
办证中心营业厅
高档抛光地砖铺地
大理石铺墙
轻钢龙骨 铝板吊顶
配电室
细石混凝土地面
硬质矿棉吸音板贴面 白色涂料
硬质矿棉吸音板白色涂料
卫生间
防滑地砖铺地
隐花瓷砖
轻钢龙骨穿孔铝板吊顶
办公及管理用房
地砖铺地
白色乳胶漆
白色乳胶漆
中心机房
防静电楼板
白色乳胶漆
白色乳胶漆
大会议室
强化木地板
大理石墙面
轻钢龙骨纸面石膏板吊顶 白色乳胶漆
食堂
防滑地砖铺地
白色涂料
轻钢龙骨纸面石膏板吊顶
楼梯间
花岗岩铺地
大理石墙面
白色胶乳漆
注：室外环境由专业设计公司设计，二次装修由专业公司设计

第四章 结 构

4.1工程概况
本工程位于江西省上饶县北西部国道西侧，拟建建筑物4栋，层数2~6层，采用框架构造。

4.2自然条件：
4.2.1风、雪荷载。
基本风压：Wo=0.30KN/㎡(10米高处)，地面粗糙度为B类;
基本雪压：So=0.55KN/㎡;
4.2.2抗震设防：
（1）依照抗震规范，本工程所处地江西省上饶市为地震设防烈度不大于6度;为非抗震设防区。
（2）工程建筑场地类别Ⅱ类。属中软~软弱场地土。
4.2.3工程地质条件
依照业主所提供地质报告，本场地属于中软~软弱场地土。
依照地质报告，场地土层自上而下分布摘述如下：
1-1素填土：干燥、松散、均一性差，均为人工填土，欠固结，工程力学强度低，不能作为基本持力层。
1-2耕填土：稍湿，硬塑状，但由于其厚度薄，有机质含量高，不适应做基本持力层。
1-3粉质粘土：较软，可塑状，中~高压缩性，不适应作多层建筑物持力层。
1-4粉细砂：饱和，稍密状，高压缩性，在基本开挖施工时由于抽水细颗粒易流失引起坑壁垮塌，从而导致安全事故，工程力学性质较差，不适当选作本建筑基本持力层。
2-1强风化粉细砂岩：承载力较高，适当作多层建筑物持力层，如采用桩基本，可考虑用该层作为桩端持力层。
2-2中风化粉细砂岩：风化裂缝不甚发育，承载力高，是多层建筑物良好持力层，如采用桩基本，建议用该层作为桩端持力层。
4.3设计根据及设计规定
4.3.1本工程依照国家现行关于设计规范、规程，重要有：
（1）《建筑工程抗震设防分类原则》（GB50223-）
（2）《建筑构造可靠度设计统一原则》（GB50068-）
（3）《建筑构造荷载规范》（GB50009-）
（4）《建筑地基基本设计规范》（GB50007-）
（5）《混凝土构造设计规范》（GB50010-）
(6)《建筑抗震设计规范》（GB50011-）
（7）《建筑地基解决技术规范》（JGJ79-）
（8）《砌体构造设计规范》（GB50003-）
（9）《建筑桩基技术规范》（JGJ94-94）
（10）《地下工程防水技术规范》（GB50108-）

4.3.2本工程设计荷载取值
重要楼屋面设计活荷载原则值：
客厅，卧室，办公室，会议室2.0KN/㎡
走廊、通道：2.5 KN/㎡
卫生间，厨房：2.0 KN/㎡
库房：5.0 KN/㎡
大会议室：2.5 KN/㎡
普通楼梯：2.5 KN/㎡
档案室：5.0 KN/㎡
中心机房：3.0 KN/㎡
上人层面：2.0 KN/㎡
不上人层面：0.5 KN/㎡
其她部位、房间依照现行规范按实取用。
4.3.4建筑、设备等专业提供资料及图纸。

4.4设计阐明
（1）本工程设计使用50年，构造安全级别二级。
（2）本工程不作抗震设防。
（3）本工程地基基本设计级别为乙级。
(4)地基基本
依照地质报告，本工程所处区域填土较深，基岩埋深较浅，结合本工程荷载特点，拟采用人工挖孔桩（桩敦），可以强风化粉细砂岩作为本工程桩端。
持力层。桩径不不大于Φ800，桩端可依照需要设扩大头。

（5）上部构造选型
本工程依照建筑功能规定，采用现浇钢筋混凝土框架构造。普通现浇梁板。局部大空间采用轻钢网架构造。
（6）重要材料
a、混凝土：C15级：基本垫层;
C20级：构造柱，圈梁；
C25~C30级：基本、承台、地梁，上部构造等。
地下室混凝土抗渗级别S6级。
b、钢筋：HPB235（Φ）fy=fy'=210KN/m㎡
HRB335（Φ）fy=fy'=300KN/m㎡
HRB400（Φ）fy=fy'=210KN/m㎡
C、型钢、钢板、螺栓：
预埋件钢板采用Q235，必要符合国标《碳素构造钢GB700-88》。 固定幕墙玻璃埋件，涉及型钢和螺栓，必要符合关于原则。

第五章 给水排水

5.1设计根据
5.1.1建设单位关于本工程设计任务书、设计规定及其提供关于资料。
5.1.2建设单位提供本工程周边都市市政管道概况资料。
5.1.3国家现行设计规范、规程。
（1）《建筑给水排水设计规范》(GB50015-)
(2)《室外给水设计规范》（GB50013-）
（3）《室外排水设计规范》（GB50014-）
（4）《建筑设计防火规范》（ GBJ16-87）（）
5.1.4本项目建筑、构造、采暖空调、电气和总图等专业提供作业条件图和设计资料。

5.2工程概况
本工程为多层办公楼，规划用地面积为25306.6㎡，其中办公大楼/办证大厅建筑面积9070㎡、治安大队、刑、特警大队建筑面积3195㎡
办证大楼、信访建筑面积818㎡等，地块内建筑最高高度21.0m。

5.3设计范畴
5.3.1本工程红线以内室外和室内给水排水及消防系统。
5.3.2本工程水表井与都市给水管连接管段和最末一座检查井与都市污水管及雨水管连接管等。
由都市关于部门负责设计。

5.4室外给水排水工程
5.4.1室外给水工程设计
（1）水源
1）本工程水源为都市自来水，供水压力约0.3Mpa。
2）本工程从南侧道路和东侧旭罗大道都市给水管道分别接出一根DN150mm引水管。建筑红线内，分别设三座水表井（一座为生活用水水表，另两座为消防用水水表）后与社区管网相连接。
（2）用水量
1）生活用水量：最高日101.75m³,最大小时31.42 m³，平均小时28.64
m³。
2）重要用水项目及其用水量，详表5.4.1-1

本工程各用水项目用水量汇总表 表5.4.1-1
序
号
用水项目
名 称
使用人数或单位数
单位
用水量原则（L）
小时变化系数（k）
使用时间（h）
用水量（m³）
平均时
最大时
最高日
1
办 公
800人
每人每班
50
1.40
8
5.0
7.0
40.5
2
食 堂
500人
每人每次
25
1.5
12
1.04
1.56
12.5
3
绿化及道路洒水
约2万㎡
每㎡每次
2
1.0
2
20.0
20.0
40.0
小 计

26.04
28.56
92.5
4
未预见水量
按本表1.3项之和10%计
2.60
2.86
9.25

合 计

28.64
31.42
101．75
3）消防用水量，详见5.4.1-2
(3)给水管道系统
1)室外采用生活用水与消防用水各自单独管道系统。
2)本工程消防为两路供水，给水引入管至红线内径两座消防水表后与本工程室外消防环状给水管相连接，且表后设“倒流防止器”。
（4）管材
1）管径DN<80mm者，采用钢塑复合管，丝扣连接。
2）管径DN≥80mm者，采用球墨给水铸铁管，橡胶圈接口，并设支墩。
3)管道、管件及阀门工作压力为0.6Mpa。
4）水表井和阀门井均采用砖砌筑。井盖采用球墨铸铁井盖和盖座，位于行车道上者为重型；位于非行车道上者为轻型。
5.4.2室外污水工程设计
1.都市污水水管道状况：位于本工程东侧旭罗大道有都市污水管道，容许本工程污水排入。
2.本工程采用生活污水与雨水分流制排水管道系统。
3.生活污水排水量：详表5.4.2
4.本工程生活污水汇集并经化粪池解决后，排入东侧旭罗大道上都市污水管道。
5.室外污水管道采用室外加筋塑料排水管接口，采用弹性密闭橡胶圈T型接口。

生活污水排水量 表5.4.2
序号
用水项目名 称
使用人数或单位数
单 位
用水量原则（L）
小时变化系数（K）
使用时间（h）
用水量（m³）
平均时
最大时
最高日
1
办 公
800人
每人每班
50*0.9
1.4
8
4.5
6.3
36.0
2
食 堂
500人
每人每次
25*0.9
1.5
12
0.94
1.40
11.25
3
未预见水量
按本表1+2项10%计
0.54
0.77
4.73

合 计

5.98
8.47
52.0
注：表中序号1、2项排水量原则按生活给水量原则90%计。
5.4.3室外雨水工程设计
1.本工程东侧旭罗大道设有都市雨水管道，容许本工程雨水排入。
2.雨水量
1）暴雨强公式 I=（20.120+0.6391gP）/(t+11.945)
2）设计重现期：P=2a
3）设计降雨历时：t=t+mtm=2
4) 地面集水时间：t=10min
5）汇水面积：F=25306㎡
6）地面综合径流系数：取ψ=0.68
3.室外道路边恰当位置设立平篦式雨水口、收集道路、人行道及屋面雨水。
4.雨水管采用室外加筋塑料排水管（d≦400mm）接口采用弹性密闭橡胶圈T型接口；采用钢筋混凝土管（d>400mm），水泥砂浆接口。
5.雨水口、雨水检查井均采用砖砌筑。

5.5建筑物内给水排水设计
5.5.1生活给水系统
1.用水量：本建筑各某些生活用水量，详见本设计阐明书表5.4.1-1.
2.给水系统：本建筑架空层至地上五层均由都市自来水水压直接供水。
5.5.2生活污水系统
1.室内采用粪便污水与废水合流排水管道系统。
2.生活污水排水量详本阐明书表5.4.2.
3.室内地面层（±0.000m）以上生活污水重力流排出；
5.5.3屋面雨水排水系统
1.暴雨强度公式与室外雨水排水设计相似，详本阐明书第5.4.3节。
2.设计参数;
1) 设计降雨历时：t=5min
2) 设计重现期：P=3a;安全溢流口设计重现期;P=10a
3) 屋面径流系数：ψ=0.9
3. 屋面雨水采用内落式重力流雨水排水系统。屋面雨水由87型雨水斗收集经雨水管道排入东侧旭罗大道市政雨水管道内。
4. 室内雨水管采用UPVC塑料管道，承插连接，专用胶粘接。潜水泵出水管采用镀锌钢管，丝扣连接。

5.6节水节能办法
5.6.1节水办法
（1）选用节水型卫生洁具及配水件。
（2）水池、水箱溢流水位均设报警装置，防止进水管阀门故障时，水池、水箱长时间溢流排出。
5.7环保办法
5.7.1给水支管水流速度采用办法不超过1.0m/s,并在直线
管段设立胀缩装置，防止水流噪音产生。
5.7.2本工程污水经化粪池解决后排入都市污水管道，防止对都市污水管道导致淤塞。
5.7.3空调机凝结水排水设独立排水系统，排至屋面或室外散水处，以防其他排水管道有污染气体串入室内。

5.8卫生防疫办法
5.8.1本工程总水表之后设管道倒流防止器，防止红线内给水管网之水倒流污染都市给水。
5.8.2室内所用排水地漏水封高度不不大于50mm。

5.9施工图设计时，建设单位应提供资料和拟定问题
5.9.1本工程给水引入管容许在都市自来水管上接管位置和标高及地块供水压力。
5.9.2本工程污水排出管、雨水排出管容许接入都市污水管、雨水管检查井编号、管径和标高。

第六章 电 气 设 计

6.1设计根据
1.建筑概况
本工程位于上饶县，本工程由办公主楼、刑特警办公楼、办证及信访大楼、食堂等构成，均为多层建筑。办公主楼建筑面积9070㎡ ，地上五层，重要为办公、会议室等，建筑耐火级别为二级，主楼高度为18m.刑特警办公楼建筑面积3195㎡，地上三层，重要为办公等，建筑耐火级别为二级，主楼高度为15.3m。办证、信访大楼建筑面积818m。地上二层，重要为办公等，建筑耐火级别为二级，主楼高度为8.4m。食堂建筑面积963㎡，地上二层，重要为厨房、餐厅等，建筑耐火级别为二级，主楼高度为7.2m。
2. 有关专业提供设计资料;
3. 建设单位提供《设计任务书》及《设计规定》；
4. 国家现行关于规范、规程及有关行业原则；
《民用建筑电气设计规范》JGJ/T16-92;
《供配电系统设计规范》GB50052-95;
《10KV及如下变电所设计规范》GB50053-94
《低压配电设计规范》GB50054-95
《建筑物防雷设计规范》GB50057-94（）；
《建筑设计防火规范》GB50016-；
《建筑照明设计原则》GB50034-；
《建筑物电子信息防雷技术规范》GB50343-；

6.2设计范畴
1.本设计涉及建设红线内如下内容：
10/0.4KV变、配电系统；
电力系统；
照明系统；
防雷保护、安全办法及接地系统；
3. 电源设计分界；由都市电网引入本工程一路10KV电缆线路属都市供电部门负责范畴，不在本设计内；本设计只提供此线路进入本工程建设红线内途径；电源分界点为本工程变电所高压电源进线柜进线开关。
6.3． 10/0.4KV变配电系统
6.3.1 负荷级别及各类负荷容量
1.负荷级别
本工程均为多层建筑。
网络机房、指挥大厅机房等用电负荷为二级负荷。
厨房、办公、餐厅照明等用电负荷为三级负荷。
2.负荷计算及变压器选取
负荷计算：对照及分体空调等设备用电负荷按单位容量法进行记录。
（1） 用电负荷登记表见附表（见电力负荷计算表）
（2） 负荷计算
二级负荷：100KW
三级负荷：880KW
依照负荷计算选用800KVA干式变压器，平均负荷率为84%。
6.3.2供电电源及电压级别
本工程采用一路10KV电源供电。从市政10KV电网引一路10KV电力电缆，穿管埋地引入10KV变电所，作为正常工作电源。
6.3.3高、低压、供电系统接线方式及运营方式
1. 高压供电系统
一路10KV电源采用单母线方式运营。
10KV开关采用真空断路器开关，10KV短路分断能力为25KA。真空断路开关选用弹簧储能操作机构，采用交流AC220作为操作、保护及信号电源。
2. 低压配电系统
变压器低压侧采用单母线运营。
低压断路器运营分断能力规定在35KA以上，且设过载长延时、短路短延时、短路瞬时脱扣器（主进断路器不设短路瞬时脱扣器）。
6.3.4变、配电所
1.变、配电所设立
配电所设在食堂附房内，共设一处。设立一台800KVA干式变压器。变、配所净高h=4m，电缆沟须采用防水和排水办法。
2.负荷计算及变压器选取
设备安装容量980KW，计算有功功率621KW，无功功率257Kvar(无功功率补偿169Kvar),视在功率672KVA，采用干式变压器一台,
1Χ800KVA.平均负荷率为84%。
3.设备选型
（1）户内式变压器按环氧树脂真空浇注节能型干式变压器设计，设逼迫风冷系统，接线为D·Yn11,保护罩由厂家配套供货，防护级别不低于IP40。
(2)高压配电柜根据手车式开关柜KYN28型进行设计，定额电流630A，开断电流25KA，交流操作。电缆下进下出，柜下及柜后设电缆沟。
（3）低压配电柜根据抽屉式开关GCK型设计，落地式安装，分断能力35KA。电缆下进下出。
（4）其他设备待施工图设计时与业主协调考虑。
6.3.5继电保护及信号装置
10/0.4KV变电所，采用真空断路器开关保护方式，作短路及过负荷保护。变压器设立高温报警，超高温跳闸保护。信号在高压开关柜上就地显示及报警。
6.3.6计量
采用高压集中计量，在10KV电源进线处设立专用高压计量装置，并按业重规定按功能及不同区域设表计量。
6.3.7功率因数补偿
采用低压集中自动补偿方式，在变电所低压侧设功率因数自动补偿装置，规定补偿后变压器侧功率因数在0.92以上。荧光灯、气体放电灯单灯就地补偿，补偿后功率因数为0.90。

6.4配电系统
6.4.1设备电源由变电所引来，电压级别0.4/0.23KV。
6.4.2对于单台容量较大负荷或重要负荷采用放射式配电，对普通设备采用放射式与树干式相结合混合方式配电。
6.4.3对于照明采用电力电缆，沿电气管道井竖向配电。疏散批示照明采用灯具自带镉镍蓄电池作为备用电源，其连接供电不不大于20min。
6.4.4控制箱除注明者处，明装时箱底距地1.5m，暗装时箱底距地1.5m。
6.4.5除有注明外均采用BV-450/750V导线穿KBG管敷设。

6.5照明系统
6.5.1光源：
普通场合为荧光灯或节能光源，有装修规定场合视装修规定商定。
6.5.2照度原则：
按现行国标《建筑照明设计原则》GB50034-执行，原则如下：
办公室 300-500LX
大厅、多功能厅 200-500LX
网络机房 300-500LX
走道、库房等 50-100LX
6.5.3应急照明
变配电所、中心机房、楼梯间、大面积多功能厅、大堂等场合设立应急照明，采用220V电源供电，应急时能迅速点亮光源，采用现场控制开关。
6.5.4疏散批示
在大空间用房、走廊、安全出口、楼梯间、重要出入口等场合设立疏散批示（采用灯具自带镉镍蓄电池作为备用电源，其连接供电时间不不大于20分钟），采用220V电源供电，光源为寿命长节能灯管。
6.5.5节日/室外照明
本工程设立面照明，兼作节日照明；在室外绿地，设草坪灯，在道路两侧恰当位置设道路照明，采用220V电源供电，采用传达室集中控制。
6.5.6照明配电系统
普通照明采用YJV-0.6/1KV电缆由配电室沿电缆沿竖向电气管道井内敷设以树干方式配电。
6.5.7照明、插座分别由不同支路供电，除注明外照明支路导线为BV-2X2.5m㎡穿KBG20管敷设，插座支路导线BV-3X2.5m㎡穿KBG20管敷设，所有插座支路（空调插座支路除外）均为带漏电保护器，应急照明支路导线为NHBV-2X2.5m㎡穿KBG20管敷设.
6.5.8凡安装高度低于2.4mI类灯具，依验收规范增设PE线。
6.5.9室外照明线路采用YJV22-0.6/1KV·3X4穿SC32管敷设，室外灯具采用就地作等电位联接，由室内统一控制。
6.6电缆、导线选型
6.6.1高压电缆采用YJV-8.7/15KV交联聚氯乙烯绝缘护套铜芯电力电缆。
6.6.2低压电缆采用YJV-0.6/1KV交联聚氯乙烯绝缘、聚氯乙烯护套铜芯电缆，工作温度：90℃.
6.6.3动力、照明配电导线采用BV-0.45/0.75KV聚氯乙烯绝缘导线。
6.6.4应急照明配电导线采用NHBV-0.45/0.75KV聚氯乙烯绝缘耐火导线。
6.6.5防雷保护、安全办法及接地系统
（1）防雷保护
1）本工程预测雷击次数Ng=0.2，按第三类防雷办法设防。
2）在屋顶设避雷带和避雷针由其混合伙防直击雷接闪器，运用建筑物构造柱子内主筋作引下线，运用构造基本内钢筋网作接地体。
3）为防雷电波侵入，电缆进出线在进出端将电缆金属外皮、钢管等与电气设备接地相连。第三类防雷引下线间距不应不不大于25m,屋面避雷网格不大于20mX20m或24mX16m.
(2)安全办法
1）本工程低压配电系统接地型式采用TN-S系统。
2）其中性线和保护地线（PE）在接地点后规定严格分开，凡正常不带电而当绝缘破坏有也许呈现电压一切电气设备金属外壳均应可 靠接地。
4）带淋浴设施卫生间等处设局部等电位联结。
5）本工程采用总等电位联结，将建筑物内电气保护接地干线、设备进线总管、建筑物金属构件进行联结。
6）计算机电源系统、有线电视引入端、电信引入端设过电压保护装置。
（3）接地系统
1）强弱电共用联合接地装置，规定接地电阻应不大于1欧姆。
2）计算机网络机房、指挥大厅机房等弱电设备用房接地运用大楼统一接地装置，独立设引下线，采用BV-1X25PC40.
6.6.6重要设备材料表见附表
6.6.7电力负荷计算表见附表
6.6.8存在问题
（1）本工程10KV供电电源，由业主及时同本地供电局联系贯彻，且确认10KV供电线路引入点位置。
（2）本工程弱电由业主请弱电专业公司设计。

附表：重要电气设备及材料 附表一：
序号
设备名称
规格型号
单位
数量
一
办公主楼

1
配电柜
非标
台
2
2
照明配电箱

只
24
3
配电箱
非标
只
2
4
EPS应急电源
