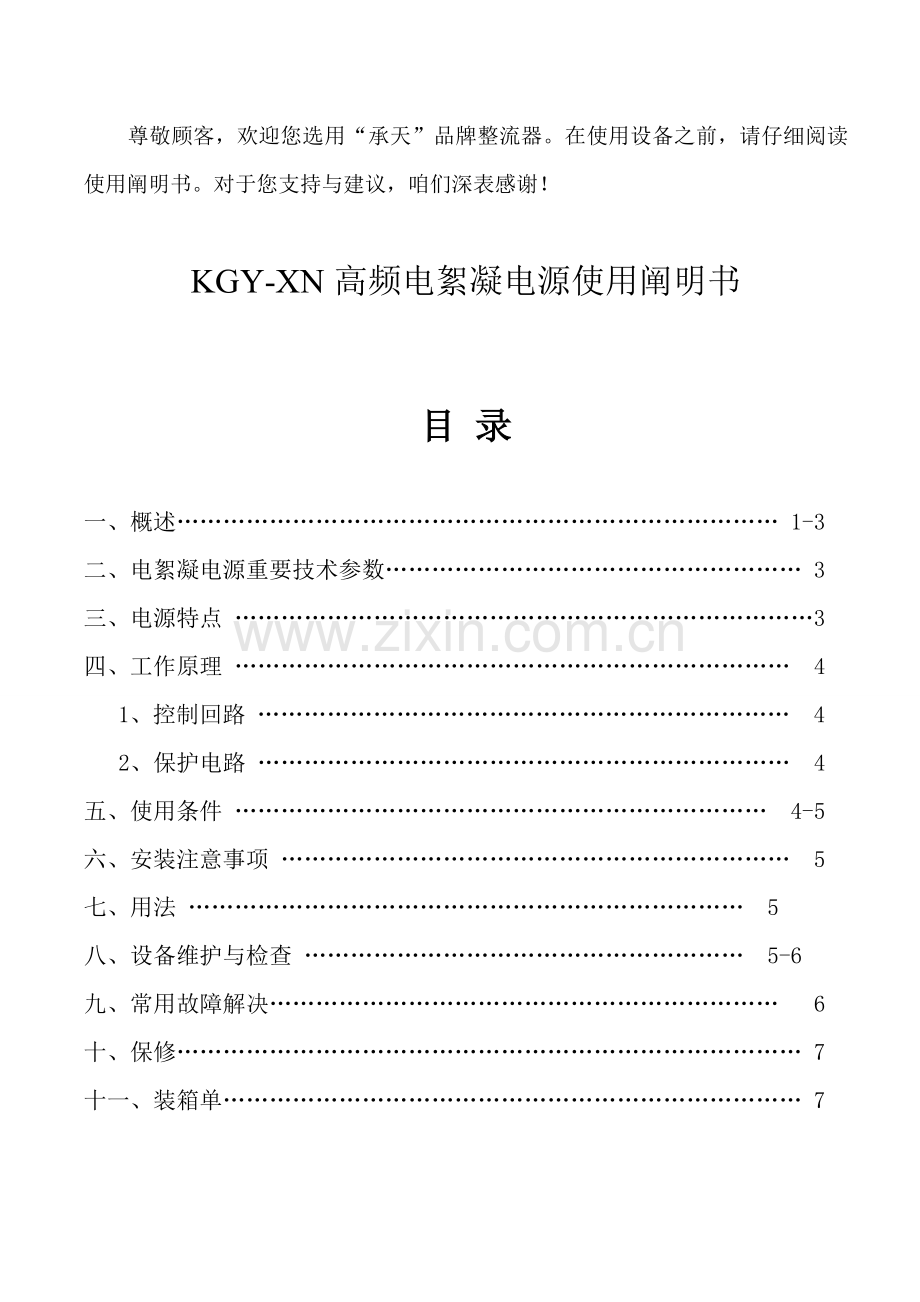

尊敬顾客，欢迎您选用“承天”品牌整流器。在使用设备之前，请仔细阅读使用阐明书。对于您支持与建议，咱们深表感谢！

KGY-XN高频电絮凝电源使用阐明书

目 录

一、概述…………………………………………………………………… 1-3
二、电絮凝电源重要技术参数……………………………………………… 3
三、电源特点 …………………………………………………………………3
四、工作原理 ……………………………………………………………… 4
1、控制回路 …………………………………………………………… 4
2、保护电路 …………………………………………………………… 4
五、使用条件 …………………………………………………………… 4-5
六、安装注意事项 ………………………………………………………… 5
七、用法 ……………………………………………………………… 5
八、设备维护与检查 ………………………………………………… 5-6
九、常用故障解决………………………………………………………… 6
十、保修……………………………………………………………………… 7
十一、装箱单………………………………………………………………… 7

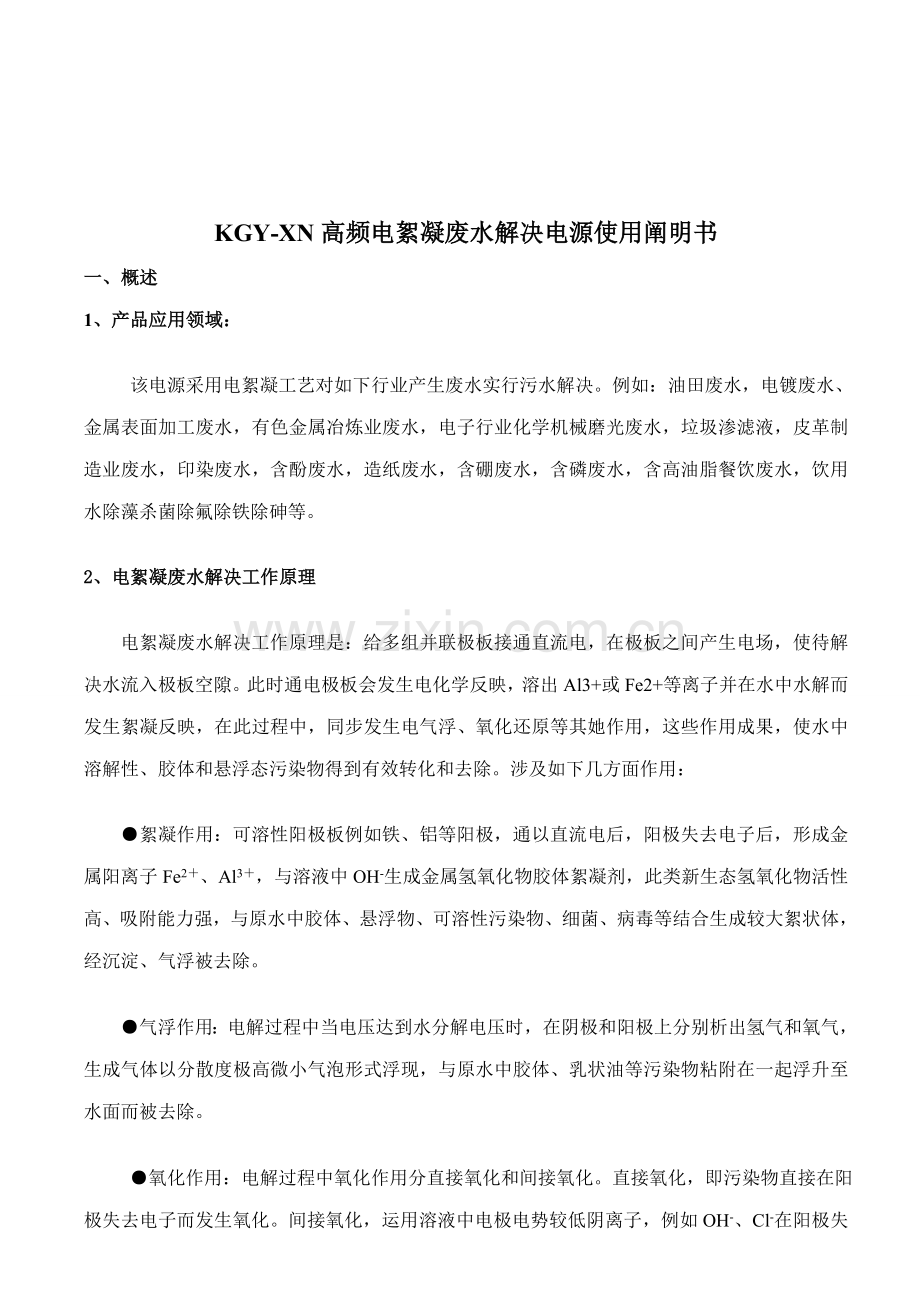

KGY-XN高频电絮凝废水解决电源使用阐明书
一、概述
1、产品应用领域：

该电源采用电絮凝工艺对如下行业产生废水实行污水解决。例如：油田废水，电镀废水、金属表面加工废水，有色金属冶炼业废水，电子行业化学机械磨光废水，垃圾渗滤液，皮革制造业废水，印染废水，含酚废水，造纸废水，含硼废水，含磷废水，含高油脂餐饮废水，饮用水除藻杀菌除氟除铁除砷等。

2、电絮凝废水解决工作原理

电絮凝废水解决工作原理是：给多组并联极板接通直流电，在极板之间产生电场，使待解决水流入极板空隙。此时通电极板会发生电化学反映，溶出Al3+或Fe2+等离子并在水中水解而发生絮凝反映，在此过程中，同步发生电气浮、氧化还原等其她作用，这些作用成果，使水中溶解性、胶体和悬浮态污染物得到有效转化和去除。涉及如下几方面作用：

●絮凝作用：可溶性阳极板例如铁、铝等阳极，通以直流电后，阳极失去电子后，形成金属阳离子Fe2＋、Al3＋，与溶液中OH-生成金属氢氧化物胶体絮凝剂，此类新生态氢氧化物活性高、吸附能力强，与原水中胶体、悬浮物、可溶性污染物、细菌、病毒等结合生成较大絮状体，经沉淀、气浮被去除。
●气浮作用：电解过程中当电压达到水分解电压时，在阴极和阳极上分别析出氢气和氧气，生成气体以分散度极高微小气泡形式浮现，与原水中胶体、乳状油等污染物粘附在一起浮升至水面而被去除。
●氧化作用：电解过程中氧化作用分直接氧化和间接氧化。直接氧化，即污染物直接在阳极失去电子而发生氧化。间接氧化，运用溶液中电极电势较低阴离子，例如OH-、Cl-在阳极失去电子生成新较强氧化剂活性物质［O］、Cl2等，运用这些活性物质使污染物失去电子，起氧化分解作用。
●还原作用：电解过程中还原作用分直接还原和间接还原。直接还原，即污染物直接在阴极上得到电子而发生还原作用。间接还原，即污染物中阳离于一方面在阴极得到电子，使得电解质中高价或低价金属阳离于在阴极上得到电子直接被还原为低价阳离子或金属沉淀。
3、电絮凝工艺特点:
●电絮凝工艺在重金属废水破络解决、含油废水破乳除油、印染废水脱色降COD、提高难降解有机废水可生化性、细小悬浮颗粒脱稳沉降等方面，具备其她水解决工艺不可代替优势；
●由于不用加药，电絮凝工艺产生污泥量普通比其他解决工艺少40%，污泥密实度高，从而大大减少了污泥处置费，同步也实现了污水解决工艺清洁生产；
●设备自动化限度高，操作简朴，对操作人员规定很低，运营平稳，出水水质稳定，设备解决时间短、解决效率高；
●电絮凝解决工艺在项目投资方面与其他解决工艺项目投资基本相称，但普通电絮凝解决工艺运营成本仅为其他解决工艺运营成本1/3到1/2之间；
●电絮凝法产生氢氧化物比化学法絮凝剂活性高，凝聚吸附能力强，解决效果好，所需金属离子量只有化学混凝法1/3左右，并且不会因向水中投加药剂而使水中阴离子含量增长；
●电絮凝解决设备设计紧凑，占地面积小，仅为化学法解决设施占地面积1/5。
二、 电絮凝电源重要技术参数
●交流输入电压：AC三相380V+10%、50-60HZ;
●直流输出电压：DC 0-500V可任选；
●直流输出电流：DC 0-200A可任选；
●高频逆变频率：15KHZ；
●额定输出脉动频率可高达30KHZ。输出波形为方形；
●为防止阳极钝化周期换向时间为：2S-600S可选。
●电源效率：≥90%，功率因数≥0.9；
●显示精度≤1%。

三、电源特点：
●高可靠性
保护功能齐全，具备输入交流欠压、缺相保护及输出过流、过热保护功能，以及良好散热和优质元器件保证电源能长期可靠运营。
● 高效率，高精度，高稳定性，高功率因数。
先进功率变换电路和PWM调制技术，令电源达到老式整流电源很难实现效率、精度和高功率因数。
● 体积小，重量轻
变压器和电抗磁芯采用非晶态或铁氧体新型材料，开关频率达15KHZ左右，大大提高整机效率。合理机箱构造设计，使整机体积、重量及温度大大下降。
●可在稳流、稳压两种方式下运营。稳压状态下工作时，具备自动限流功能，若负载变化，则电压稳定不变，电流随负载变化而变化。当电流达到或将超过额定电流时，将自动处在限流状态，即最大电流不超过额定电流，电压下降；稳流状态则反之。
● 防腐型设计
构造上采用了防盐雾酸化办法，局部采用塑料件构造，増加电源在恶劣环境下使用寿命。
●各种可选取外部控制系统
电源控制系统由手动和自动控制（计算机控制）构成。计算机控制时，电源可选配RS-485
通讯接口或0-5V、0-10V、4-20MA信号接口。

四、电源工作原理
1、控制回路
KGY系列开关电源采用SMR（Switching mode rectifier）开关技术，电路由整流滤波电路、桥式变换电路、变压整流电路等构成，其主回路可靠，抗干扰强，是一种国际流行成熟开关技术。 其工作原理图如下：

2、保护电路
●过电流保护：在工作过程中，突如其来输出某些短路等引起变换电路瞬间过流，将会给开关半导体器件损伤，过电流保护装置会测量半导体电流并中断某些过高电流脉冲，有效地保护了半导体器件，并延长了半导体寿命。
●缺相保护：由电网或线路引起缺相现象，保护装置将会切断控制回路，直至故障排除。
●超温保护：若整流器内部温度过高，这时温度保护装置会切断控制回路工作，防止对内部器件构成损伤，直至故障排除。
●软启动：设备刚运营时保护机制，防止突发大电流冲击。

五、使用条件
●冷却方式：逼迫风冷，风速：4m/s ；
●工作环境温度：风冷 -5℃―+45℃；
●空气湿度：相对湿度<85％ ；
●海拔高度：<1000m 否则需降容使用；
●运营条件：稳流/稳压下持续运营；
●运营地点应无导电或爆炸尘埃，无腐蚀性气体，不受阳光直接照射，不因温度变化而产生凝露，具备良好通风条件；
●设备应水平放置，请勿斜放或倒放，四周散热空间不不大于1.5m，放置于干燥通风处，整流器离地面高度应在30cm以上；
●交流电网电压幅值持续波动范畴不超过额定值±10％；
●设备保证在额定输出电压67％及以上按I级负载持续运营，设备在额定输出电压67％如下运营时，承载能力则按下图递减

Idn
100﹪
50﹪

0 Udn
33% 67% 100%
六、安装注意事项
●设备在安装前应仔细检查箱体内所有电器元件和一切紧固螺丝，如若在运送中受震损坏或松动都应修整与重新紧固并清除柜内尘土；
●如若电器受潮，应用红外线灯泡烘干；
●设备外壳都应接上良好地线，导线截面不不大于10mm2；
●完毕上述工作后，可接上电源。如电源采用三相四线制还应接上零线，导线截面应依照设备功率选取；
●本设备输出极性标有“+”、“—”符号，接汇流排时不能搞错。汇流排截面应与设备输出铜排截面相等，在连接处打磨平滑涂上导电膏。

七、用法
●调试之前应先检查输入电源和电气连接与否对的。
●空载实验：不接负载，将输出调节旋钮逆时针调究竟，将稳流/稳压切换开关置于稳压档。合上空气开关，当面板上批示二极管停止闪烁时，置“启动/停止”开关于“启动”档，面板批示灯亮时，调节输出电位器，此时输出电压应持续可调。
●正常负载下实验：接入负载，接通电源，选取好所需要工作状态（稳流或稳压状态），按照空载实验时办法,然后调节输出调节旋钮，输出电流电压应持续可调。
●KGY系列电源为高频电源，工作时，应尽量避免直接将输出两端短接实验，导致低电压高电流现象，此工作状态极易损坏电源。
●工作时，如发现数字表突然显示零，批示灯不断闪烁，即已产生过流、短路、缺相等保护，请及时关闭启动开关及电源断路器，排除故障后重新启动。
●检查电扇与否工作正常，有无异常噪声。检查箱体外壳与否可靠接地。电源安顿地点应考虑通风，不可把风口直接紧靠着障碍物，以至散热效果差，减少电源寿命。

八、设备维护与检查
●电源到货开箱后应检查在运送过程中有无因受振损坏、松动或受潮等现象，若浮现上述状况须及时解决后方可使用。
●顾客应对电源定期进行清扫、检修。普通按下列项目进行：
●清扫各部件上尘埃，可用干布或毛刷，也可用压缩空气吹拭(注意压缩空气压力不能太大，以免吹坏元件)；
●检查电扇工作与否正常，有无异常声音；
●检查空气开关等开关电器闭合、断开与否可靠；
●检查接插件与否接触牢固，接触面与否氧化，若有上述现象应及时解决；
●检查接线端子连接与否牢固；
●检查元件安装螺钉与否松动。
警告：在对整流器进行保养和维护前先切断主电源并等待一分钟后方可进行。
九、常用故障解决
故障现象
因素分析
排除办法
电源接入电源线，开机后工作批示灯不亮，电源无输出
三相四线制零线未接或缺相
检查电源线与否缺相并确认零线与否接入（注：零线与地线不能混淆）
电源内部工频变压器损坏，导致脉冲触发板无供电电源，使整流器无法正常工作
更换同规格工频变压器
开机电源批示灯闪烁
输入电网存在缺相、欠压、过压
检查输入电网
电扇损坏，导致机内温度过高，温度保护器动作，整流器产生过热保护
更换同规格电扇
整流器副边整流肖特基损坏
更换同规格肖特基
电源启动、停止开关无效，不能正常开关机
启动、停止切换某些―启动（停止）损坏
更换启动、停止钮子开关
调节电压或电流不能持续可调或无效
输出调节电位器损坏
更换相应电位器
合上空气开关，电源内部有爆裂声，同步不能再次合上
空气开关损坏
更换空气开关
三相整流桥损坏导致整流器主线路短路
更换相应三相整流桥
IGBT损坏导致整流器主线路短路
更换相应IGBT或控制板
整流器机壳有麻手感觉
因环境潮湿等因素，电源内部存在漏电现象或外壳没有接地
打开整流器箱体，用红外线灯泡或吹风机去除机内潮气

十、保修
1、在保修期内凭保修卡或关于技术合同按售后服务承诺修理。
2、高频开关电源保修期为一年，凡因人为破坏，未按本机工作条件安装使用，未按本机阐明书操作，未定期维护而导致损坏不属保修范畴。
3、关于保修事项：
●保修期内凡未经拆动确属产品制造不良而产生故障或损坏，均由我公司负责免费修理或更换损坏零配件；
●保修期内因使用不当，或由于不可抗拒力而导致损坏，我公司可向顾客提供维修，但需收取恰当配件费及差旅费；
●超过保修期设备而浮现故障时，我公司提供售后服务，并收取有关费用；
●顾客与我公司联系解决故障时请阐明设备型号、出厂编号、故障现象等状况。
●售后服务热线：
传真：

十一、装箱单
● 高频电絮凝电源 一台
● 产品阐明书及保修单 一套
● 合格证 二份
● 注意事项 一份(贴于机身)
