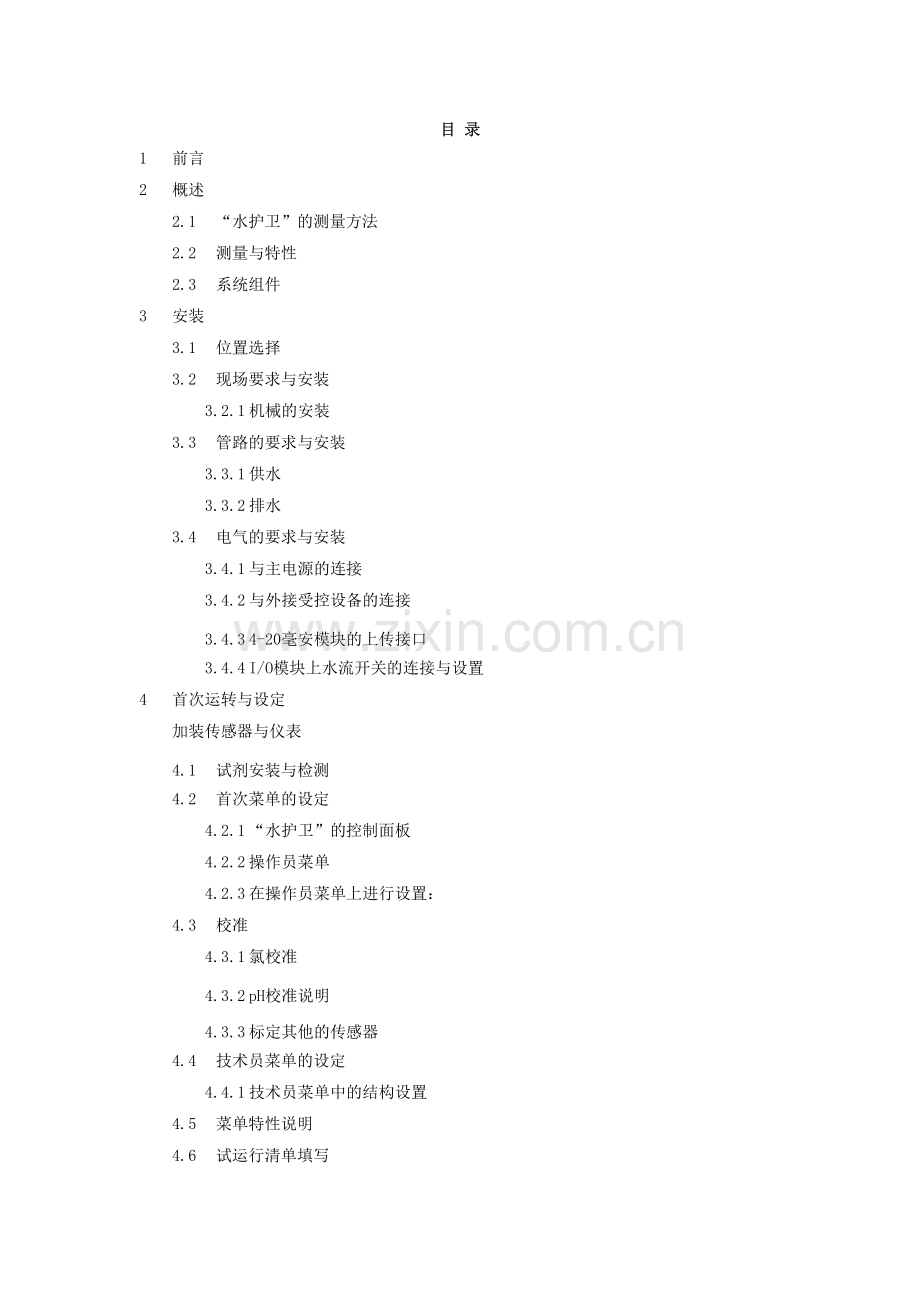

1、目 录 目 录 1 前言 2 概述 2.1“水护卫”的测量方法 2.2 测量与特性 2.3 系统组件 3 安装 3.1 位置选择 3.2 现场要求与安装 3.2.1 机械的安装 3.3 管路的要求与安装 3.3.1 供水 3.3.2 排水 3.4 电气的要求与安装 3.4.1 与主电源的连接 3.4.2 与外接受控设备的连接 3.4.3 4-20毫安模块的上传接口 3.4.4 I/O模块上水流开关的连接与设置 4 首次运转与设定 加装传感器与仪表 4.1 试剂安装与检测 4.2 首次菜单的设定 4.2.1“水护卫”的控制面板 4.2.2 操作员菜单 4.2.3 在操作员菜单上进行设置:4.3

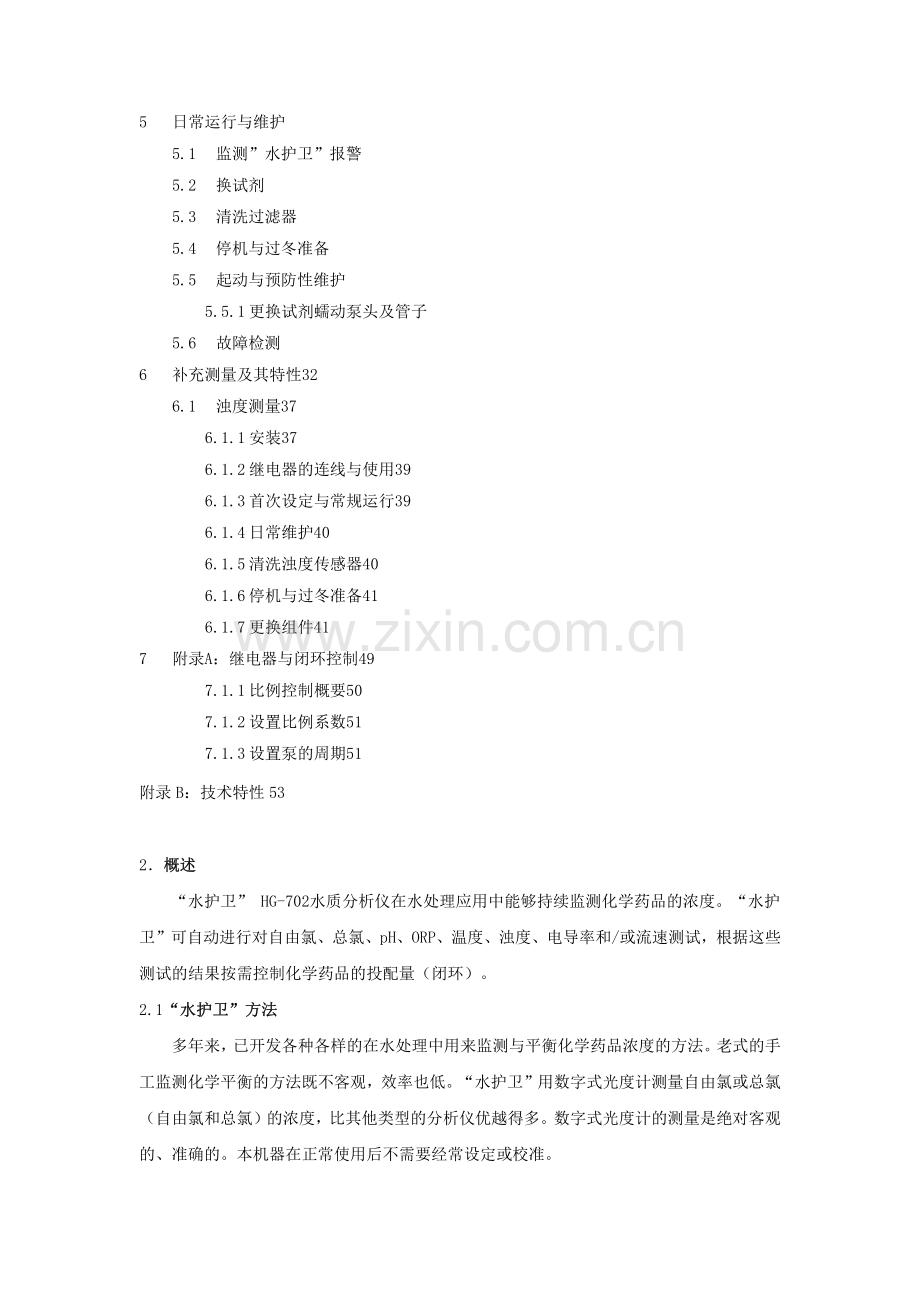

2、校准 4.3.1 氯校准 4.3.2 pH校准说明 4.3.3 标定其他的传感器 4.4 技术员菜单的设定 4.4.1 技术员菜单中的结构设置 4.5 菜单特性说明 4.6 试运行清单填写 5 日常运行与维护 5.1 监测”水护卫”报警 5.2 换试剂 5.3 清洗过滤器 5.4 停机与过冬准备 5.5 起动与预防性维护 5.5.1 更换试剂蠕动泵头及管子 5.6 故障检测 6 补充测量及其特性32 6.1 浊度测量37 6.1.1 安装37 6.1.2 继电器的连线与使用39 6.1.3 首次设定与常规运行39 6.1.4 日常维护40 6.1.5 清洗浊度传感器40 6.1.6 停机与过冬
3、准备41 6.1.7 更换组件41 7 附录A:继电器与闭环控制49 7.1.1 比例控制概要50 7.1.2 设置比例系数51 7.1.3 设置泵的周期51 附录 B:技术特性 53 2概述概述“水护卫”HG-702水质分析仪在水处理应用中能够持续监测化学药品的浓度。“水护卫”可自动进行对自由氯、总氯、pH、ORP、温度、浊度、电导率和/或流速测试,根据这些测试的结果按需控制化学药品的投配量(闭环)。2.1“水护卫”方法“水护卫”方法 多年来,已开发各种各样的在水处理中用来监测与平衡化学药品浓度的方法。老式的手工监测化学平衡的方法既不客观,效率也低。“水护卫”用数字式光度计测量自由氯或总氯(
4、自由氯和总氯)的浓度,比其他类型的分析仪优越得多。数字式光度计的测量是绝对客观的、准确的。本机器在正常使用后不需要经常设定或校准。2.2测量与特性测量与特性“水护卫”HG-702以氯的测量为基准,可配置为以下几种水质参数的任意组合:自由氯 总氯 自由氯与总氯 浊度 电导率 pH与温度 ORP(氧化还原电位)与温度 流速 还有几种通信方式供选用 内置的4-20毫安输出(最多六通道)外接的4-20毫安输出(最多八通道+报警)“水护卫”与外部电脑直接连接 GPRS无线通信包 系统组件“水护卫”有两个基本单元:分析单元与控制单元。a.分析单元执行实际测量,它包括以下几个组件:比色仪检测单元DPD试剂与
5、一个封闭式水槽,配合数字式光度计测量水中的自由氯或总氯浓度(或者选择自由氯与总氯同时测量)。水流槽装有传感器,可装包括pH、ORP和温度等传感器。试剂瓶在比色仪测量氯浓度时,需使用的专用的试剂。试剂蠕动泵与电磁阀进行对比色仪采水样及滴入试剂的控制。b.控制单元包括所有的电子设备、用户接口以及控制在分析单元里进行的测量的软件。它包括以下组件:I/O模块(输入/输出)-分析仪供电、并包含用于直接控制外接投药系统的继电器。控制面板模块即显示面板,包含两通道嵌入式4-20毫安输出,及一个RS232通讯接口(可连接无线通信装置)。键盘板/门板装在控制模块盖上,起着“水护卫”的用户接口的作用。比色仪模块控
6、制比色仪及相关的组件,如试剂蠕动泵、电磁阀等。对氯的浓度进行精确计算。pH、ORP、温度模块从pH、ORP、温度传感器接收信号。内置4-20mA输入模块进行与浊度仪、电导率、流量计的连接,并输出/上传信号至中控装置。3安装安装 3.1.位置选择位置选择 安装位置应考虑操作与维护的方便。“水护卫”的安装位置取决于多种因素:便于接近“水护卫”应安装在容易监测与操作的位置。干燥区域-“水护卫”用有电子线路,在与水接触或暴露 在高湿度的空气中时会发生短路、腐蚀。远离化学物品水处理的许多种化学药品都会腐蚀“水护卫”的电子线路。强烈建议不要把“水护卫”安装在化学药品贮存区和化学药品投配系统附近。离供水管距
7、离最小与主管网相连接,给“水护卫”供水的 水流取样必须尽可能的短。过长的取水管会使取样、测量、分析与化学药品投配量之间产生不必要的延迟。排水应保证比色仪的排水口到地面之间不产生阻流。温度环境分析仪的安装位置应不受冰冻温度的影响(应1。否则试剂会结冰,读数会不准确(即使解了冻),零部件会因结冰膨胀而损坏。3.2 现场要求与安装现场要求与安装“水护卫”安装高度应使操作员容易看清其读数和报警信号。“水护卫”装置及其安装板,运输时不带安装螺丝。安装者必须提供能承受“水护卫”装置、安装板、进水过滤器 以及供电板与接线盒的重量的安装螺丝。安装螺丝必须与要安装的墙壁相兼容。3.2.1 机械的安装机械的安装
8、1)在运输前“水护卫”已与进水过滤器一起预安装在安装板上,安装板有四个螺丝孔,每个角上一个。2)用5/16英寸(8毫米)螺丝将“水护卫”装置或安装板的水平固定到墙壁上。3.3 管路的要求与安装管路的要求与安装 3.3.1 供水供水 “水护卫”的水流需要压力供水,在主管网里必须安装一个分立阀。进口压力不能超过36 磅/平方英寸(2.5巴),请在预过滤器进水口上安装压力调节器并将水压调节在7磅/平方英寸(0.5 巴)。3.3.2 排水排水 要有两条排水管路。比色仪的排水口需要一条自流的排水管路;透明水流槽的出水口需要一条自流的,或加压的/负压的回管管路。比色仪的排水管必须尽量的短,并且避免水的倒
9、流。安装板上装有供比色仪排水的排水槽,以防在排水管路堵塞时排出的水倒流入比色仪内。比色仪的排水管路用一个1/2英寸的MNPT接点。而透明的水流槽排水管路用的是一个1/4英寸的FNPT接点。3.4 电气的要求与安装电气的要求与安装 “水护卫”的主电源必须独立供电,以确保供电稳定。3.4.1 与主电源的连接与主电源的连接 主电源180-240伏交流,50/60赫兹,使用0.5A保险丝。1)连接前确认供电电源开关或电路断路器处于断开位置。2)将火线与输入/输出板上标有Line记号的接点连接好。3)将零线与输入/输出板上标有Neutral(零线)记号的接点连接好。4)将地线与输入/输出板上标有Grou
10、nd(地线)记号的接点连接好。5)只有在所有电气的连接都完成以后才可打开电源。L NGND电源接口 3.4.2 与外接受控设备的连接与外接受控设备的连接 外接设备的电源的火线连到继电器上标有“C”(公共)及常开(NO)的接点上。电源的零线与受控的外接的设备的零线相连 C NC NOCNCNOCNCNOCL1 CL2 PH C NC NOCNCNOCNCNONTU ALARM TEMP CL1:与外接第一台氯加药泵连接 CL2:与外接第二台氯加药泵连接 PH:与外接的pH调节加药泵连接 NTU:与外接投放絮凝剂的设备连接(通常不用)ALARM:与外接报警装置连接 TEMP:与外接开关式温控设备连
11、接 注意:为防过热,每个继电器连接的设备电流不得超过 4 安培,如果外接设备的电流超过继电器所标的额定电流,则需外接接触器使用独立电源。继电器在开(关)模式下工作,无论何时当测得的对应项目参数低于设置点时,该继电器开启工作,当测得的对应项目参数高于设置点时,该继电器将保持闭合。如果测得的项目参数值超过报警限值,将激活分析仪报警,继电器闭合。3.4.3 4-20毫安模块的上传接口4-20毫安模块的上传接口+-+-+-+-4-20out 4-20 out 4-20out 4-20out 浊度仪传感器接点:黄、绿、灰、白、黑 YE GN BN WT GND 电导率等的输入接口 24V IN GND2
12、4VINGND24VINGND4-20IN 4-20IN 4-20IN 3.4.4 I/O模块上水流开关的连接与设置I/O模块上水流开关的连接与设置 机器可连接两个水流指示开关和一个流量仪:水流指示开关(内置):水流开关与分析仪的水流槽相连。支持两线或三线方式与水流开关进行连接。如使用两线开关,应连接“In“和”Gnd“两个接点。如使用三线开关,则还应连接“VCC”接点。外接的水流开关(出厂时已短路),外接的两线水流开关的连接,如有一个外接的水流开关不连接,必须装一根短路线,并把电路板上(J25)的跳线取掉后分析仪才能正常工作。流量仪:两线或三线方式与流量仪连接。分析仪不会自动开启流量,除非在
13、技术员菜单上将这一选项打开。因此如装有流量仪但不使用,则不需使用短路线短路。水流指示开关(内置)的短路操作说明:若要强行使此指示功能关闭/短路,则需完成以下两个步骤:1.在“In“和”Gnd“两个接点上作跳线短路 2.把电路板上(J25)的跳线取掉/拔掉。4 首次运转与设定首次运转与设定 4.1加装传感器与仪表加装传感器与仪表 按照每个传感器与仪表的补充手册安装所有的传感器与仪表并与HG-702 主系统连接。4.2 试剂安装与检测试剂安装与检测 对单独检测游离氯/自由氯,只需使用一组DPD1试剂;对单独检测总氯,则只需使用一组DPD4试剂;对同时检测游离氯和总氯,则要使用一组DPD1加一瓶DP
14、D3试剂(更多信息见补充的“游离氯与总氯使用手册”)。以下程序描述了对单独检测自由氯时,如何混合并安装试剂瓶:步骤一:打开“水护卫”测氯的DPD1试剂组包装盒,盒内应含有以下物品:a)一瓶带白色盖及标签的500毫升缓冲剂。b)一瓶带蓝色盖及标签的500毫升指示溶液。c)一小瓶指示盐。步骤二:打开蓝色标签的指示溶液瓶和指示盐小瓶的瓶盖 步骤三:将小瓶内的指示盐全部倒进蓝标的指示溶液瓶里 步骤四:将指示溶液瓶的瓶盖盖好并拧紧。步骤五:缓慢地、小心地把这瓶指示液进行上下颠倒,不能让瓶里的液体起泡。重复多次(20秒以上)直到指示盐全部溶解在指示溶液里。试剂瓶的安装:a)打开试剂瓶盖,将试剂瓶顺着试剂虹
15、吸管由下向上插入(蓝标指示液的瓶子对应蓝色的虹吸管,白标试剂瓶对应白色虹吸管)。b)将瓶子向上移,直到其开口到达瓶子虹吸管盖处。c)向下按卡瓶的手柄,将试剂瓶向上推,把瓶底推到位。注意:每套试剂只可单独使用,勿将残留的试剂倒入新的试 剂瓶内。勿与其他瓶里的试剂混合,不要使用非Blue I Technologies Ltd./蓝典科技有限公司生产的试剂。自试剂瓶盖打开后,其使用期限最多为90天(由于氧化等原因)。如试剂的使用环境温度长期在33度以上,则建议试剂的使用期限不超过60天。手动开启试剂蠕动泵,测试试剂的正常滴入 a)按控制面板键盘上的 Menu(菜单)键,进入操作员设置菜单,直到出现“
16、Reagent Pump”(试剂蠕动泵)字样。b)按OK键。c)用向上或向下箭头输入密码(操作员菜单的默认密码是123)。d)按OK键确认密码(然后会显示“Reagent Pump”的菜单)。e)再按OK,进入此菜单(此时菜单内会出现“OFF”字样)。f)按向上变成“on”开动试剂蠕动泵。此时,试剂蠕动泵将进行转动(在开启蠕动泵前,应先确保此时的机器未在测氯的周期内,否则蠕动泵只会在测氯的周期环节内定时的转动,从而无法手动开启)。泵的转动开启过程应保持一分钟左右(在持续开启20秒左右时,应拔下比色仪顶部的试剂注射器,并察看试剂是否被正常的挤出)。g)然后按向下键,变成“OFF”停止蠕动泵的转动
17、 h)按OK键确认,此时屏幕回到上一级菜单。i)按Esc(退出)键即回到主屏幕。注:如果测氯的数值过低,打开比色仪试剂注入口盖看是否有试剂被蠕动泵挤出滴入。本节描述如何通过“水护卫”控制面板进行设定(设置点、报警和校准)。注意:“水护卫”的控制板单元只有在初始安装和故障检测时才可打开,只能由经培训、得到批准的技术员才能打开。4.3.1“水护卫”的控制面板“水护卫”的控制面板“水护卫”控制面板是监测、控制水质的一个简单、直观的人机界面,包括以下组件:LCD液晶显示屏 上部显示测量值,下部显示报警信号与设置的菜单。Menu(菜单)按键 菜单单向滚动选择。ESC(退出)按键 返回上一级菜单。OK确认
18、键 输入设置更改命令确认 Up/Down(向上/向下)箭头 向上、向下改变当前数值。4.3.2操作员菜单操作员菜单“水护卫”有两种级别的菜单:操作员级和技术员级。操作员菜单包括现场操作员需控制的设置;技术员菜单包括由经专门培训的“水护卫”维护技术员执行设置和标定。每种菜单有独立的密码,但技术员级的密码都可以用,操作员级的密码只能用于操作员菜单。表1:操作员菜单功能及其说明 带*号的为次要设置(在市政应用中)菜单号 功能名/菜单显示 说明 1*shock chlorination off此设置只用于游泳池加氯时应用 2*Menu Rlays 继电器的激活/关闭 继电器的手动激活 3 Reagen
19、t Pump 试剂蠕动泵手动控制试剂蠕动泵的手动激活/停止 默认值:关 4*Cl set point 1 氯设定点1(最期望值)控制氯继电器1通过开/关或成比例的控制信号 5*Cl shock set point 此设置只用于游泳池加氯时应用 6*Cl set point 2 氯设定点2(最期望值)控制氯继电器2仅为开/关信号 7 F-Cl calibrated to 氯上一次标定到 显示上一次的校准记录。并在此栏进行新的校准(也可通过连续按3次OK恢复出厂时的校准值)Sensor value was 上一次标定前曾是8 Cl low alarm低氯报警 当氯低于此值时报警。9 Cl high
20、 alarm 高氯报警 当氯高于此值时报警。10 Cl interval 氯检测间隔 两次氯测量之间的时间间隔。11*pH set point 设定点(最期望值)控制pH继电器3通过开/关或成比例的控制信号 12 pH7.0calibrated to pH 7.0 上一次标定到 显示上一次的校准记录。并在此栏进行新的校准(也可通过连续按3次OK恢复出厂时的校准值)Sensor value was pH上一次标定前曾是 13 pH4,10calibrated to pH4或10上一次标定到 显示上一次的校准记录。并在此栏进行新的校准(也可通过连续按3次OK恢复出厂时的校准值)Sensor val
21、ue was pH上一次标定前曾是 14 pH low alarm低报警 pH值低于此值时报警。15 pH high alarm 高报警 pH值高于此值时报警。16*ORP set point 1设定点 仅为应急模式的ORP设置点。17*ORP calibrated toORP 上一次标定到显示上一次的校准记录。并在此栏进行新的校准(也可通过连续按3次OK恢复出厂时的校准值)Sensor value wasORP上一次标定前曾是 18*ORP low alarm低报警 ORP 低 于 此 值 时 报警。19*ORP high alarm高报警 ORP高于此值时报警20*Temp set poi
22、nt 温度设置点(最期望值)控制温度继电器6。21*Temp calibrated to 温度上一次标定到显示上一次的校准记录。并在此栏进行新的校准(也可通过连续按3次OK恢复出厂时的校准值)Sensor value was上一次标定前曾是22*Temp low alarm低报警 当温度低于此值时报警 23*Temp high alarm高报警 当温度高于此值时报警 24 Turbidity set point 浊度设置点 控制浊度继电器4选用的模块。25 NTUl calibrated to 低浊 上一次标定到(1.0NTU 的 校 准栏)显示上一次的校准记录。并在此栏进行新的校准(也可通过
23、连续按3次OK恢复出厂时的校准值)。高浊是介于1.00-100NTU之间的校准 Sensor value was浊度上一次标定前曾是 27 Turb high alarm高报警 当浊度高于此值时报警。28*Conduc calibrated to 电导率上一次标定到 显示上一次的校准记录。并在此栏进行新的校准(也可通过连续按3次OK恢复出厂时的校准值)Sensor value was 上一次标定前曾是29*Alarm delay/报警延迟 报警继电器5闭合前的时间延迟 30*Flow low limit流量下限 此流量下限 31*Flow K-factor/K因子 当外接流量计时设定的K系数
24、32*Total alkalinity总碱度 为langelier指数手工输入。33*Total hardness 总硬度 为langelier指数手工输入。34*TDS总溶解度 为langelier指数手工输入。35*ORP Emergency Mode ORP应急模式如果氯测量有问题允许使用ORP模式。默认值:off/关 36*Language 语言 语言选择,默认值:English/英语 37*SYSTEM RESTE 系统复位 重新起动控制器。4.3.3在操作员菜单上进行设置在操作员菜单上进行设置 操作员菜单上的每个参数都以相同方式设置。以下程序说明了如何进行典型设置:a)按Menu键
25、直到液晶屏的下方显示所要设置的参数。b)按OK键,液晶显示屏上提示输入密码并显示100。c)按“向上”或“向下”箭头,输入操作员的密码(默认值123)直到到达正确的密码值。注:按住Menu键并同时按“向上”或“向下”箭头,此时会以百位的数字上升/回降。按住“向上”或“向下”箭头稍长一点的时间后可使数字走得飞快些。d)按OK键确认密码,参数名及当前要设置的菜单将显示在液晶显示屏上 e)再按OK键,进入当前要设置的菜单。f)按“向上”或“向下”箭头输入新的参数设定值。g)按OK键就将新的设置贮存了,按Esc键,不保存退出。h)要更改另一个参数的设置,再按Menu键滚动直到在液晶显示屏上显示要改的参
26、数,重复上面的第e第g步设置。注:Menu键只显示菜单中的下一个参数,操作员可以检查菜单上的每个参数,但没有向回滚动的功能,要想看或更改菜单上前面的参数,您就必须先按Esc键退出菜单,然后再进入Menu菜单重新开始上述程序。4.4 校准 校准 通过外部的便携式测试装置进行测量,来校准参数。必须用数字式测试装置,勿用不精确的目视测试包;也可使用标准溶液,要确保标准溶液在使用时没有过期、没有被污染。严格遵守以下所述程序:从取样阀取水来进行测试,而不是直接从处理现场取水,分析仪总是从同一水源取水来进行测量比对。注:在大多数情况下,氯校准只需每12个月 进行一次。在所有测试设备之间会有少许偏差但不必因
27、有这少许偏差就需要对比色仪重做校准。4.4.1 氯校准氯校准 a)打开取样阀取水样,用数字式光度计测试水样的氯值。b)按Menu键直到在液晶显示屏上出现“Cl Calibrated to”(氯标定到)字样。最上一行会出现“Cl Calibrated to”和一个数字。显示 的这个数字是前一次的校准值。显示屏底部将显示出“Cl Sensor was”(氯传感器曾是)和一个数字,这个数字是上一次校准前时传感器的读数。如在这两个数字之间有很大的差异,传感器就是没有正确校准,或者是这个分析仪有问题。注:氯校准必须在设置点上下25%的范围内进行。如果当前的氯浓度高于或低于设置点的25%,不要进行校准,等
28、到氯浓度接近设置点时再进行。c)按OK键。输入密码。按压“向上”或“向下”箭头直到输入正确的密码值。d)按OK键确认密码,再按OK键进入此菜单待进行修改。e)按向上或向下箭头直到显示的值与要标定的数值(或数字式光度计给出的数值)相同。注:“水护卫”校准时,一定要确保所用的便携式测试装置是精确的,在所要求的精度范围内。f)按OK键来确定新的校准值,按Esc键不贮存退出。g)按Esc键回到主显示屏。4.4.2 PH校准说明PH校准说明 pH的校准与氯的校准步骤略同,但可选择通过单独7.0pH标定液来进行单点校准,或通过两点4.0(或10.0)及7.0的pH标定液来进行双点校准。pH校准期间,应将p
29、H电极与温度探头一起放入标定液中,待读数平稳后(建议浸透10分钟左右)再进行校准。4.4.3标定其他的传感器标定其他的传感器 其他参数的校准与氯的校准步骤相同,需要使用一个可靠的外部设备或标准溶液来进行。45技术员菜单的设定技术员菜单的设定 高级参数的设置,可通过技术员菜单来进行,只有知道技术员密码的人才可以作更改。这些设置也是在最初安装时以及完成设定后不需经常更改的设置。表2:技术员菜单功能及其说明 带*号的为次要设置(在市政应用中)菜单号 功能名/菜单显示 说明 51*Cl P factor 氯的比例因子 当用氯继电器1控制加氯机时在此设定比例控制因数 52*Cl pump periord
30、氯泵周期 氯继电器1的一个泵循环周期(开+关的时间,一般无需设置)53*Cl pump freq氯泵频率 氯泵最大脉冲/分钟,开/关泵为 0(一般无需设置)54 Cl averaging 读取氯的平均值 开启后将显示前面四次氯读数的平均值。默认值:开 55*Cl0.1 alarm 氯小于0.1报警 如果氯低于这一浓度,就显示报警并打开氯继电器1和2(此 功 能 建 议 关闭,否则一旦报警则须重启机器)56*pH P factor pH比例因数 当用pH继电器3控制投药泵时,在此设定比例控制因数 57*pH pump period pH泵周期 pH值继电器3的一个泵循环(一般无需设置)58*pH
31、 pump freq pH泵频率 pH泵最大脉冲/分钟,开/关泵为 0(一般无需设置)59*pH balance type pH加药平衡类型 设定加酸还是加碱来 默认值:加酸 60*Flow sensor 流量传感器功能 会使流速显示开/关(仅用于装了流量表的时候)默认:关 61*Flow rate 流速 在米制与美国单位中选择 62*Celcius/Fahrenheit摄氏/华氏 在英制与美国单位中选择 默认:摄氏度 63*pH P factor pH比例因数 当用pH继电器3控制投药泵时,在此设定比例控制因数 64 浊度功能 浊度模块开/关 65 NTU wiper interval浊度刮
32、刷清洁间隔 浊度光电极上选配的刮刷器可通过时间间隔设定自动清洁光电极 66 Minutes 分钟 数据记录器的当前时间 67 Hour 小时 数据记录器的当前时间 68 Day 日 数据记录器的当前时间 69 Month 月 数据记录器的当前时间 70 Year 年 数据记录器的当前时间 71 Recording interval记录间隔 机器内置的数据记录器自动贮存读数的时间间隔 72 Tot Chlor总氯功能 总氯功能的开/关仅对在自由氯与总氯同时使用时操作,还必须更改试剂设置 73 View Free Chlor 显示自由氯 选择on/off 在显示屏上显示 74 View pH/显示
33、pH 选择on/off 在显示屏上显示 75 View ORP/显示ORP 选择on/off 在显示屏上显示 76 View Conductivity 显示电导率 选择on/off 在显示屏上显示 77*Address 通讯地址 为与电脑连接,识别机器代码用 78*Ver.5.20FOT-I 软件版本 当前的软件版本 79*Max Flow Range 最大流量范围 当装有流量计,4-20毫安流量仪的最大流速(在20毫安时的流量)80 4-20mA output setting 4-20毫安输出设置 内置4-20毫安输出的通道设置 81*On Alarm go to 2mA当报警时转到2mA
34、在 报 警 状 态 的4-20毫安输出 默认值:2毫安 82*Operater password 操作员密码 更改操作员密码 83*Technical Password技术员密码 更改技术员密码 4.5.1技术员菜单中的结构设置 在技术员菜单中,其内部引导与操作员菜单相同,进入技术员菜单:i)先按Menu键进入操作员菜单,然后同时按“向上”和“向下”箭头,直到菜单显示发生变化。b)按Menu键直到液晶屏的下方显示所要设置的参数。c)按OK键,液晶显示屏上提示输入密码并显示100。d)按“向上”或“向下”箭头,输入技术员的密码(默认值456)直到到达正确的密码值。注:按住Menu键并同时按“向上
35、”或“向下”箭头,此时会以百位的数字上升/回降。按住“向上”或“向下”箭头稍长一点的时间后可使数字走得飞快些。e)按OK键确认密码,参数名及当前要设置的菜单将显示在液晶显示屏上 f)再按OK键,进入当前要设置的菜单。g)按“向上”或“向下”箭头输入新的参数设定值。h)按OK键就将新的设置贮存了,按Esc键,不保存退出。要更改另一个参数的设置,再按Menu键滚动直到在液晶显示屏上显示要改的参数,重复上面的第f第h步设置。5 日常运行与维护日常运行与维护 “水护卫”在由合格的技术员安装好以后,就能开始监测与控制水质了。“水护卫”的设计操作简单,但仍需要一些定期的维护。如下表,但实际的维护应因实际状
36、况及使用情况来变化。所需的服务 最佳的频率 更换试剂 1.5到2个月 清洗机器预过滤器 1个月(在看上去脏了或有油污时就应清洗)清洗浊度流单元及光电极 1-2个星期 氯校准 12个月 其他传感器校准 3到4个月 更换pH电极 18-20个月 更换试剂蠕动泵头及管子 12-18个月 “水护卫”在正常运行时几乎不需操作员干预。停机与过冬准备:在分析仪有一段时间不用或在温度会降到冰点以下的地方,必须把分析仪里的水清除干净,以防零部件冻裂,要把探针拿出来放到温暖的地方,并始终保持湿润。起动与预防性维护:在分析仪长期停机(大于两周)后重新起动前,或者在分析仪长期持续运行一年,都需完成零 部件的预防性检查
37、与清洗。分析仪也有一些机械的零部件时间长了会被磨损。为防以后出现问题,这些零部件应定期检查和/或更换。5.1监测“水护卫”报警监测“水护卫”报警 “水护卫”每次报警都自动显示在液晶屏的下方,记录在数据记录器里,化学药品浓度方面的大多数偏移都能自动纠正。因此,内部报警并不立即激活外部报警。有一个延迟机构防止对可被自动纠正的小偏差错误报警。当内部报警持续一定时间(由操作员事先设定好)时,才会发出外部报警。在操作员菜单上报警延项设定“水护卫”在继电器5(操纵外部报警的继电器)闭合之前等候的秒数。在屏幕上一次只显示一个报警,按重要性与需解决的顺序选择。下表给出了所有的报警及其说明,以及分析仪/控制器产
38、生的反应。表3:报警说明及结果 报警编号 报警 原因 结果 A1 无水流 水流指示开关关闭,因流速过小或过大造成不投配化学药品 停止氯的检测 A2 流量计的流量过低 外接流量计低于最小流量 不投配化学药品 A3 检查比色仪连接 比色仪与比色仪线路板之间通信错误 停止投氯任选的ORP应急模式 A4 无试剂 DPD试剂已用完停止投氯,氯值显示为零A5 比色槽内活塞粘滞 活塞移动不正常 停止投氯,氯值显示为0或不正常 A6 比色仪取样槽极脏 水样极脏或比色仪中堵塞 停止投氯,氯值显示为0或不正常 A7 比色仪应更换换发光器 比色仪中的发光二极管工作不正常 停止投氯,氯值显示为0或不正常 A8 试剂过
39、少 试剂量低于20%蓝色发光二极管闪烁只是信息 A9 氯少于0.1氯值过低 不投氯 A10 ORP偏高 ORP高于上限 不投氯 A11 氯偏低 氯低于下限-A12 氯偏高 氯高于上限-A13 pH偏低 pH低于下限-A14 pH偏高 pH高于上限-A15 ORP偏低 ORP低于下限-A16 NTU偏高 浊度高于上限-A17 外部控制关“外部控制低”开关关闭 不投配化学药品 A18 总氯偏高 总氯高于上限-A19 化合氯偏高 化合氯高于上限-A20 更换DPD3 DPD3试剂过低总氯停止检测 A21 温度过低警报 温度低于下限-A22 温度过高警报 温度高于上限-A23 投氯超时。持续投氯超过在
40、复位以前最大时间 停止投氯 A24 pH投药超时 pH持续投药超过最大时间 在复位以前停止投pH-无紧急情况 ORP应急模式未发现问题-“停止投药”只影响继电器工作。报警继电器将闭合,其他继电器将打开。5.2换试剂换试剂 当在某个试剂虹吸管端头上的浮子检测到试剂将用完时,“水护卫”就发出“试剂少”报警。此后,“水护卫”就倒计时(内部进行),直到试剂即将完全用完,停止氯分析,分析仪发出警报。水流槽里的蓝色发光二极管将持续闪烁,直到试剂被更换或被用完,导致“无试剂”报警。在接收到“无试剂”警报之前按 4.2 节所述更换试剂。提醒:盐与试剂溶液混合后的寿命是两个月,在超过寿命期以后使用将降低精确度。
41、5.3清洗过滤器清洗过滤器 在分析仪旁边有一个水过滤器,可过滤掉水样里的沙、泥、加工碎屑、油及其他杂质。这些杂质可能会堵塞“水护卫”的内部管路,污染传感器,弄脏分析槽,降低其精确度。需经常清洗,清洗频率取决于水中所含杂质的数量。1)关掉给过滤器的供水,拆下过滤器。2)在流水中冲洗过滤器,检查过滤器,如其网面有任何破损即行更换。将过滤器复位,确保“O”型圈位置正确。3)打开供水阀,按压放气阀将过滤器里的空气放掉。4)确认水在流动,过滤器密封良好。5.4停机与过冬准备停机与过冬准备 “水护卫”分析仪在设计中是把探针浸在水中的,如果分析仪间隔一段时间不用,或者其环境温度低于冰点,必须作过冬准备以防分
42、析仪及其探针被损坏。1)按每个传感器的补充说明书的指导贮存探针。2)打开底部的取水阀,将水流槽里的水彻底放掉;让阀门处于开启位置,使水流槽内空气彻底干燥。3)将试剂瓶取掉,将泵管放到盛清水的容器里,让试剂蠕动泵开动至少90秒冲洗泵管。4)将泵管从盛清水的容器里取出来,再开动试剂蠕动泵至少 90秒来去除水分。5)当电磁阀处于开启位置时关掉分析仪的电源,如果电磁阀处于闭合位置,就要把电磁阀上、下的接点松开,放掉比色槽内的水。6)检查分析仪口盖的密封性,确保其防风雨。5.5起动与预防性维护起动与预防性维护 在分析仪停机较长一段时间(大于两周)以后,开始起动时需作一些简单检查,作为预防性维护,有些零部
43、件需作清洗,有些机械零部件需要更换。1)打开比色仪的盖,用棉签清洗比色槽玻璃壁。2)检查电磁阀的尖端有否锈蚀(如果不正确关机就可能发生),止动件有否退化与磨损的痕迹,锈迹一般都可清洗掉。起动后,确认在电磁阀关掉时水就完全止住。如不能正常关闭,就必须再清洗或更换。3)检查泵管是否断裂等,有无严重磨损,如有即行更换。4)安装新试剂,检查比色仪盖上的针管,确认起动蠕动泵时能形成小滴并正确下落。如有必要即行更换。5)让所有附加的传感器和仪表复位,关闭取样阀并打开水流开关使所有的探针打湿。6)对分析仪重做校准。注:ORP和pH可能需24-48小时重新稳定,这时将需重做校准。如果试剂蠕动的泵头和/或管子断
44、裂、出现严重磨损,或不再能正常工作,就需予以更换以确保协调运转与控制。1)关掉“水护卫”分析仪的电源,握住每根针的顶部,柔和地拉管子,从泵头与比色仪盖板针上拆下管子。2)从试剂瓶上拆下管子,擦掉多余的试剂(DPD会沾污,要小心)。3)拆泵头:将泵头上的两只螺丝拧下,柔和地拉泵头,让泵头从马达组件上滑下。4)把新泵头装到马达组件上,确保泵头上的槽口与马达轴上的凹口相配合。旋转泵头,使定位销滑入马达组件。将两只螺丝装回泵头。5)装新泵管:将新泵管压到泵头端部的接点上。把通向泵头底部的泵管插入适当的试剂瓶里。6)连接泵头的顶部与比色仪盖板针管:握住针,将管子柔和地压到接点上。5.6故障检测故障检测
45、以下程序帮助您在“水护卫”发出警报或指示出化学药品浓度异常时如何找到问题、评估与解决问题。较新的、更为详细的故障检测表可在http:/网页上客户支持表格中下载。编号 说明 故障现象 解决/建议 A1 没有足够的水流到达水流传感器。所有化学药品的投放停止(所有继电器开启)停止氯的检测,无药品投放 增大或减小流量,检查线路板上水流开关的接线。确认水流转子损坏与否A2 在主循环管里的水流流量低于流量计极限。所有化学药品的投配停止 无药品投放 检查循环管,不是控制器问题。A3 比色仪与控制器之间通信错误 没有氯的测量值 检查比色仪传感器与比色仪线路板之间的连线。如问题还存在,更换比色仪传感器罩壳。A4
46、 试剂瓶空了。无氯的读数 检查试剂余量。如有需要即换新试剂瓶。确保传感器处无堆积。A5 比色槽内活 没有氯 等候第二次测量,塞移动不正常。的测量值,氯值显示为0或不正常。作目视检查。清洗比色槽组件。确保在控制面板上比色仪的接线与“混合器”连接牢固。或者是到比色仪的流量不够。增大到分析槽的水的量。A6 比色仪的比色槽里积聚了太多的杂质 没有氯的测量值,没有氯的投配 用棉签清洁管子,或者是到比色槽的流量不够,增大到比色槽的流量。A7 比色槽里的发光二极管不工作。线路板上没有连好。没有氯的测量值,没有氯的投配 可重焊发光二极管接点。或更换比色仪的组件。A8 在试剂余量到20%时开始,通知还剩多少天可
47、用,直到试剂用完。蓝色发光二极管将会闪烁,全部开,全部关。不是故障。信息提示不久将需要更换试剂。A 10 ORP高于报警值 不供氯,防止供氯过量的安全措施。与手工测量的读数相比较,如有必要重新校准。检查因接地不良引起的读数不稳定。如运转正常,增加高/低ORP浓度。需要时更换探针。A 15 ORP低于报警值 仅为信息 A 11 自由氯浓度低于报警值 仅为信息 与手工测量读数比较。检查从试剂瓶到比色槽的试剂流量。检查与清洁电磁阀(包括弹簧)。检查水流量是否正确。确认活塞运动(混合)。检查投配系统,是否正常工作。A 12 自由氯浓度高于报警值 仅为信息 A 18 总氯浓度高于报警值 仅为信息 A 1
48、3 酸/碱浓度低于报警值 仅为信息 如有必要与手工测量的读数相比较。检查因接地不良引起的读数不稳定。如运转正常,增加高/低pH浓度。需要时更换探针。A 14 酸/碱浓度高于报警值 仅为信息 A 16 NTU浓度高于报警值 仅为信息 检查持续的读数。与手工测量的读数相比较。检查刮刷器的工作。清洁传感器观察窗。需要时更换。A 17 连接外部水流开关指示无流量,所有的化学药品投配停止(所有的继电器开启)。仅为信息 在I/O板上接点J5和J6处与流量传感器连接,或用短路线完成接线。A 19 混合氯浓度高于报警值 仅为信息-A 20 更换DPD3 三只瓶中右面的瓶无试剂。更换DPD3氯试剂。A 21 温
49、度低于报警温度 仅为信息-A 22 温度高于报警温度 仅为信息 A 23 氯继电器工作时间超过预定时间限,为安全而关闭。无氯的投配 确认投配系统工作正常,执行一次系统复位。氯浓度低于0.1磅/分钟 无氯的投配 与手工测量的读数相比较。如果在百万分之0.1附近可正常工作,让警报不起作用。A 24 pH继电器工作时间超过预定时间限,为安全而关闭。无pH投配 确认投配系统工作正常,执行一次系统复位。-比色仪读数小心使对报警问题。现在由ORP控制氯直到问题解决(最多只能三天半)。用。这方法的缺点是与正常运转时的反应不同。A3/A4/A5/A6/A7解决不了时可以激活此功能。问题/征兆 潜在原因 解决/
50、建议 氯测定是0或偏低。试剂蠕动泵未作好起动加注或已破损。注水90秒。确认泵工作正常,形成小水滴并从每根针上下落。氯太高(大于百万分之10)并含漂白试剂。手工稀释并试验一旦回到正常水平控制器就会正常工作。电磁阀未完全关闭。确认开始读数时水停流(定时器读数为0)。拧下电磁阀,清洁尖端检查过滤器的孔。使用了错误的试剂或非原装试剂,或过期的试剂。确保试剂状况良好,如有需要即行更换。针被屏蔽或损坏。开动试剂蠕动泵确认有小水滴形成。阀门故障 检查、清洁阀门与弹簧,加油脂,如有需要更换阀门。针断,或者管子在针的位置破裂。针在外面部分发黑,DPD有时不能正常下落是因为未流过针的位置。比色仪测量不协调“氯平均
