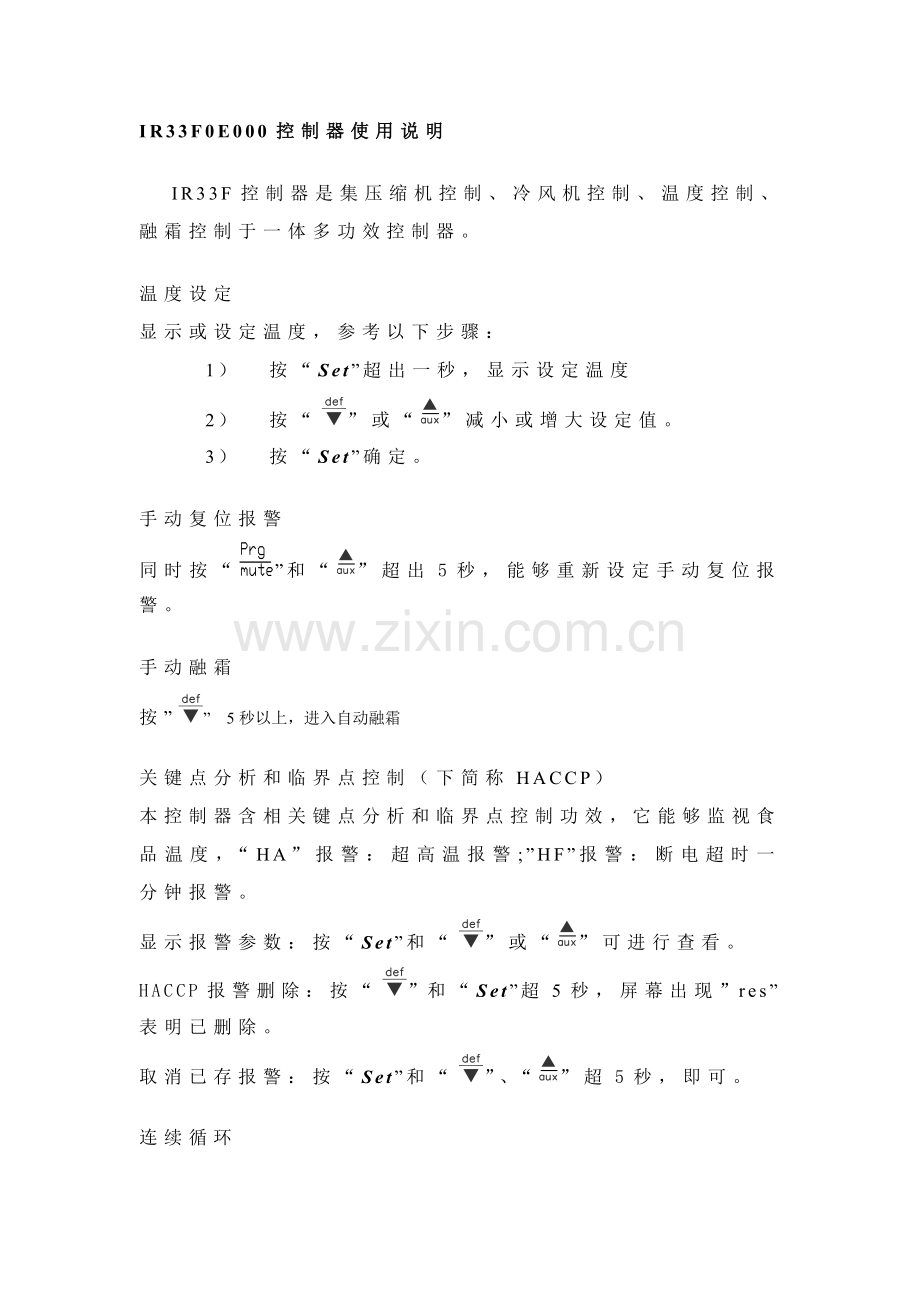

IR33F0E000控制器使用说明
IR33F控制器是集压缩机控制、冷风机控制、温度控制、融霜控制于一体多功效控制器。
温度设定
显示或设定温度，参考以下步骤：
1） 按“Set”超出一秒，显示设定温度
2） 按“”或“”减小或增大设定值。
3） 按“Set”确定。
手动复位报警
同时按“”和“”超出5秒，能够重新设定手动复位报警。
手动融霜
按”” 5秒以上，进入自动融霜
关键点分析和临界点控制（下简称HACCP）
本控制器含相关键点分析和临界点控制功效，它能够监视食品温度，“HA”报警：超高温报警;”HF”报警：断电超时一分钟报警。
显示报警参数：按“Set”和“”或“”可进行查看。
HACCP报警删除：按“”和“Set”超5秒，屏幕出现”res”表明已删除。
取消已存报警：按“Set”和“”、“”超5秒，即可。
连续循环
同时按住“”或“”超出5秒，开启连续循环功效。当连续循环设定时间达成或达成最低指定温度，连续循环停止。
设置默认参数
当Hdn=0时：
1. 关闭设备
2. 打开设备
3. 连续按“”，直到出现”std”
注：只可为可视值（C或F类）参数设置默认值。需更具体信息，参阅“运行参数汇总”。
当Hdn〈〉0时：
1.关闭设备
2.打开设备
3.连续按“”，直到出现”0”
4.利用“”、“”，在0和”Hdn”间选择默认参数。
5. 连续按“”，直到出现”std”
访问C类参数
1. 同时按 “” “Set” 5秒钟以上，显示器出现00。
2. 利用“”、“”，直到显示数字22，此密码为许可访问参数。
3. 按“Set”进行确定。
4. 显示器将显示第一个可修改C型参数代码。修改参数步骤参考以下修改参数一节
访问F类参数
1. 按 “” 5秒钟以上（假如报警被激活，先关掉蜂鸣器），显示器将显示第一个可修改F型参数代码。修改参数步骤参考以下修改参数一节
修改参数
C型或F型参数显示后，按以下步骤操作：
1. 利用“”、“”翻到需要修改参数。滚动显示时，显示器上将显示表示参数所属类别图标。或经过按“”键，快速访问所需修改参数组。
2. 经过“”、“”滚动显示菜单，显示器将显示多种参数类别代码，
3. 抵达所需类别时，按“Set”直接进入该类别第一个参数。
4. 在这一阶段，修改参数或按“”，返回到类别菜单
5. 按“Set”显示相关参数值。
6. 利用“”、“”更改参数。
7. 按“Set”临时保留新参数，并返回参数代码显示。
8. 从步骤1开始反复操作，修改相关参数。
9. 假如参数有子参数，按“Set”进入第一组子参数。
10. “”、“”滚动显示全部子参数。
11. 按“Set”显示相关参数值。
12. 利用“”、“”更改参数。
13. 按“Set”临时保留新参数，并返回参数代码显示。
14. 按“”，返回显示母级参数。
保留修改新数值
1. 按“” 超出5s,从而退出参数设定程序。先前修改参数均保留在“RAM随机存放器”中，60S内不按任何键所做修改因超时将被取消，并恢复正常运行。注：假如修改参数过程中止电，所做修改将不会被保留。
参数类别及显示器信号
序号
类别
参数代码
显示信号
图标
亮
熄灭
闪烁
1
温度传感器
/
‘Pro’
无故障
EEPROM或传感器故障
2
控制参数
r
‘CtL’
连续循环有效
连续循环无效
请求
3
压缩机参数
c
‘CMP’
压缩机开启
压缩机停止
压缩机请求
4
融霜参数
d
‘dEF’
融霜中
无融霜请求
融霜请求
5
报警参数
A
‘ALM’
外部报警延时
无报警
正常运行高低温报警
6
风机参数
F
‘FAn’
风扇开启
风扇停止
风扇请求
7
配置参数
H cfg.
‘CnF’
Aux
8
HACCP参数
H HACCP
‘HcP’
HACCP
功效有效
报警无效
9
RTC参数
rtc
‘rtc’
最少设置了一个融霜时钟
无融霜时间设置
时钟报警
按键用途汇总
序号
按键
单独按键
组合按键
1
1.按5s,可访问F型参数
2.让蜂鸣器停止，取消报警继电器动作
3.开启时，设备上电按5s,可开启设置默认程序段。
1.同时按Set 5s，可访问C型参数。
2.同时按 5s, 复位已动作手动复位
2
按1s取消辅助输出动或取消动作
1. 同时按5s, 可使连续循环有效或无效
2. .同时按 5s, 复位已动作手动复位
3
按5s，手动融霜有效或无效
1. 同时按5s, 可使连续循环有效或无效
2. 同时按Set 1s,显示HACCP报警参数子菜单
4
Set
报警
1. 同时按，可访问C型参数
2. 同时按超1s, 显示HACCP报警参数子菜单
操作参数汇总
图标
代码
参数
单位
类型
最小
最大
缺省值
pw
密码
-
C
0
200
22
/2
测量稳定性
-
C
1
15
4
/3
传感器显示反应
-
C
0
15
0
/4
虚拟传感器
-
C
0
100
0
/5
选择℃或℉
0：℃ 1：℉
标识
C
0
1
0
/6
有没有十进制小数点
标识
C
0
1
0
/ti
内置端口显示
1. 虚拟传感器
2. 传感器1
3. 传感器2
4. 传感器3
5. 传感器4
6. 传感器5
7. 设定点
-
C
1
7
1
tE
外置端口显示
0.远程端口不存在
1虚拟传感器
2传感器1
3.传感器2
4.传感器3
5.传感器4
6.传感器5
-
C
0
6
0
/P
传感器类型
0：标准NTC 温度范围：-50~90℃
1：加强NTC 温度范围：-40~150℃
2：标准PTC 温度范围：-50~150℃
-
C
0
2
0
/A2
配置传感器2
0：无传感器
1：食品传感器（仅显示）
2：融霜传感器
3：冷凝器传感器
4：防结冻传感器
-
-
C
C
0
0
4
4
2
2
/A3
配置传感器3
参考参数A2
-
C
0
4
0
/A4
配置传感器4
参考参数A2
-
C
0
4
0
/c1
传感器1校正
℃/℉
C
-20
20
0
/c2
传感器2校正
℃/℉
C
-20
20
0
/c3
传感器3校正
℃/℉
C
-20
20
0
/c4
传感器4校正
℃/℉
C
-20
20
0
St
温度设定
℃/℉
F
r1
r2
-38
rd
控制偏差
℃/℉
F
0.2
20
2
rn
死区
℃/℉
C
0
60
4
rr
带有死区逆向控制偏差
℃/℉
C
0.1
20
2
r1
许可最小设定值
℃/℉
C
-50
r2
-40
r2
许可最大设定值
℃/℉
C
r1
200
-30
r3
运行模式
0：带融霜制冷模式
1：制冷模式
2：制热模式
标识
C
0
2
0
r4
自动夜间设定点变量
℃/℉
C
-20
20
3
r5
许可温度监视
0：不开启
1：开启
标识
C
0
1
0
rt
温度监视间隔
小时
F
0
999
-
rH
最大温度读数
℃/℉
F
-
-
-
rL
最小温度读数
℃/℉
F
-
-
-
c0
压缩机、冷风机、辅助在死区内延时开启
min
C
0
15
0
c1
两次开启最小间隔
min
C
0
15
1
c2
压缩机最小停机时间
min
C
0
15
1
c3
压缩机最小运行时间
min
C
0
15
0
c4
值日设定
min
C
0
100
0
cc
连续循环间隔
hours
C
0
15
0
c6
连续循环报警忽略
hours
C
0
250
2
c7
最大抽闲时间
s
C
0
900
0
c8
抽闲阀开启后压缩机开启延时
C
0
60
5
c9
抽闲停机期间自动开启功效有效
标识
C
0
1
0
c10
抽闲停机方法
依据压力
依据时间
标识
C
0
1
0
c11
第二台压缩机延时
s
C
0
250
4
d0
融霜方法
0：依据温度电融霜
1：依据温度热气融霜
2：依据时间电融霜
3：依据时间热气融霜
4：依据时间温控电融霜
标识
C
0
4
4
d1
融霜间隔
小时
F
0
250
250
dt1
终止融霜温度，蒸发器
℃/℉
F
-50
200
4
dt2
终止融霜温度，辅助蒸发器
℃/℉
F
-50
200
4
dp1
最大融霜时间，蒸发器
分钟
F
1
250
40
dp2
最大融霜时间，辅助蒸发器
分钟
F
1
250
40
d3
融霜开启延时
分钟
C
0
250
0
d4
开机融霜
0:开机不许可融霜
1: 开机许可融霜
标识
C
0
1
0
0
1
d5
开启时融霜延时
分钟
C
0
250
0
d6
融霜时显示内容
0：DEF和传感器值交叉显示
1：显示温度
2：显示DEF
-
C
0
2
0
dd
融霜后滴水时间
分钟
F
0
15
10
d8
融霜后忽略报警
小时
F
0
250
1
d8d
开门后忽略报警
分钟
C
0
250
0
d9
压缩机保护间融霜优先性
0：考虑c1,c2,c3
1：不考虑c1,c2,c3
标识
C
0
1
0
d/1
融霜传感器1显示
℃/℉
F
-
-
-
d/2
融霜传感器2显示
℃/℉
F
-
-
-
dC
融霜时间基准
0：d1小时制,dp1/dp2分钟制
1：d1分钟制,dp1/dp2秒制
标识
C
0
1
0
d10
压缩机运行时间
小时
C
0
250
0
d11
运行时温度阈值
℃/℉
C
-20
20
1
d12
提前融霜
-
C
0
3
0
dn
名义融霜时间
-
C
1
100
65
dH
融霜间隔变量，百分比因数
-
C
0
100
50
A0
报警和冷风机偏差
℃/℉
C
0.1
20
2.0
A1
AL AL阈值类型
0：AL和AH为相对阈值
1：AL和AH为绝对阈值
标识
C
0
1
0
AL
低温报警阈值
℃/℉
F
-50
200
0.0
AH
高温报警阈值
℃/℉
F
-50
200
0.0
Ad
高低温报警信号延时
分钟
F
0
250
120
A4
数字输入1配置（DI1）
0：输入不被激活
1：外部报警立该动作
2：外部报警延时动作
3：许可融霜
4：开始融霜
5：门开压缩机和冷风机停止
6：远程开启/关闭
7：风幕开关
8：低压开关
9：门开后仅冷风机停转
10：制冷/制热
11：灯传感器
12：辅助输出动作
13：门开压缩机和冷风机停，库灯不受控制
14：门开冷风机停，库灯不受控制
-
C
0
14
5
A5
数字输入2配置（DI2）
设置方法同A4
-
C
0
14
0
A6
外部报警停压缩机
分钟
C
0
100
0
A7
外部报警检测延时
分钟
C
0
250
0
A8
Ed1/Ed2报警
0：Ed1/Ed2报警信号有效
1：Ed1/Ed2报警信号无效
标识
C
0
1
0
Ad0
门开关灯管理模式
标识
C
0
1
0
Ac
冷凝温度高报警
℃/℉
C
0
200
70
AE
冷凝温度报警偏差
℃/℉
C
0.1
20
10
Acd
冷凝温度报警延时
分钟
C
0
250
0
AF
灯传感器不工作时间
sec
C
0
250
0
ALF
防冻报警阈值
℃/℉
C
-50
200
-5
AdF
防冻报警延时
分钟
C
0
15
1
F0
冷风机管理
0：常开
1：温差控制
2：依据蒸发温度
标识
C
0
2
0
F1
冷风机开启温度
℃/℉
F
-50
100
5
F2
压缩机停机时风机状态
0：冷风机常转
1：压缩机停冷风机停
标识
C
0
1
0
F3
融霜中风机状态
0：风机运转
1：风机停止
标识
C
0
1
1
Fd
滴水后风机停转时间
分钟
F
0
15
1
F4
冷凝风机停转温度
℃/℉
C
-50
200
40
F5
冷凝风机开启温差
℃/℉
C
0.1
20
5
Aux
H0
系列号地址
-
C
0
207
1
H1
辅助输出功效
0：辅助输出得电
1：辅助输出不得电
2：辅助输出
3: 灯输出
4：辅助蒸发器融霜输出
5：抽闲阀输出
6：冷凝风扇输出
7：压缩机延时输出
8：停机时辅助输出不得电
9：停机时照明输出不得电
10：辅助输出无功效
11：死区内热泵输出
12：第二压缩机步序输出
13：第二压缩机轮番步序输出
标识
H2
按键功效失效
标识
C
0
6
1
H3
许可远程控制代码
-
C
0
255
0
H4
蜂鸣器
0：蜂鸣器有效
1：蜂鸣器无效
标识
C
0
1
0
H6
键盘锁定
-
C
0
255
0
H8
选择配有时间段输出动作
0：和灯输出配置关联
1：和辅助输出配置关联
标识
C
0
1
0
H9
时间段设置点变量
0：无效
1：有效
标识
C
0
1
0
Hdh
防露加热偏移
℃/℉
C
-50
200
0.0
HACCP
HAn
HA事件统计次数
-
C
0
15
0
HA
y-
M-
d-
h-
n-
t-
最终一次发生HA时间
年
月
天
时
分
时间
年
月
天
小时
分钟
小时
C
0
1
1
0
0
0
-
99
12
7
23
59
99
-
0
0
0
0
0
0
HA1
倒数第二次发生HA时间
-
C
-
-
-
HA2
倒数第三次发生HA时间
-
C
-
-
-
HFn
HF事件统计次数
-
C
0
15
0
HF
y-
M-
d-
h-
n-
t-
最终一次发生HF时间
年
月
天
时
分
时间
年
月
天
小时
分钟
小时
C
0
1
1
0
0
0
-
99
12
7
23
59
99
-
0
0
0
0
0
0
HF1
倒数第二次发生HF时间
-
C
-
-
-
HF2
倒数第三次发生HF时间
-
C
0
-
-
Htd
HACCP报警延时
分钟
C
0
250
0
td1
d_
h_
n_
融霜时段1
日
时
分
-
天
小时
分钟
C
-
0
0
0
-
11
23
59
-
0
0
0
td2
融霜时段2
-
C
-
-
-
td3
融霜时段3
-
C
-
-
-
td4
融霜时段4
-
C
-
-
-
td5
融霜时段5
-
C
-
-
-
td6
融霜时段6
-
C
-
-
-
td7
融霜时段7
-
C
-
-
-
td8
融霜时段8
-
C
-
-
-
Ton
d_
h_
n_
照明/辅助打开时间段
日
时
分
-
天
小时
分钟
C
-
0
0
0
-
11
23
59
-
0
0
0
Tof
d_
h_
n_
照明/辅助关闭时间段
日
时
分
天
小时
分钟
C
-
0
0
0
-
11
23
59
-
0
0
0
Tc
y_
M_
d_
u_
h_
n_
RTC时间设定
年
月
日
周
时
分
年
月
天
天
小时
分钟
C
-
0
1
1
1
0
0
-
99
12
31
7
23
59
-
0
1
1
6
0
0
说明：设定时间后，设备必需关闭重启，时钟方能生效; 不然设备按原有时钟设定工作，直到重启。
