2021年机械制图理论试题库及答案.doc

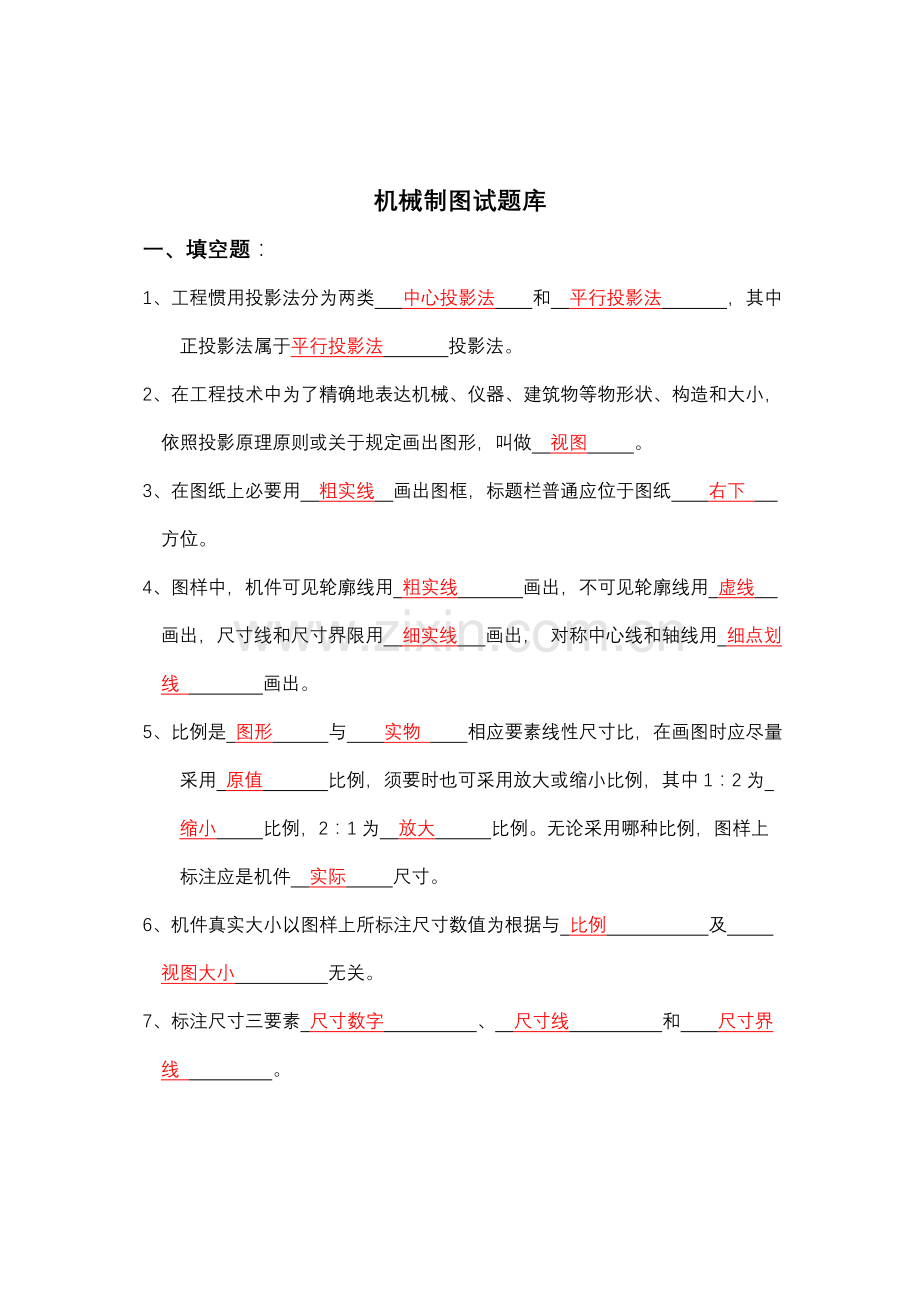

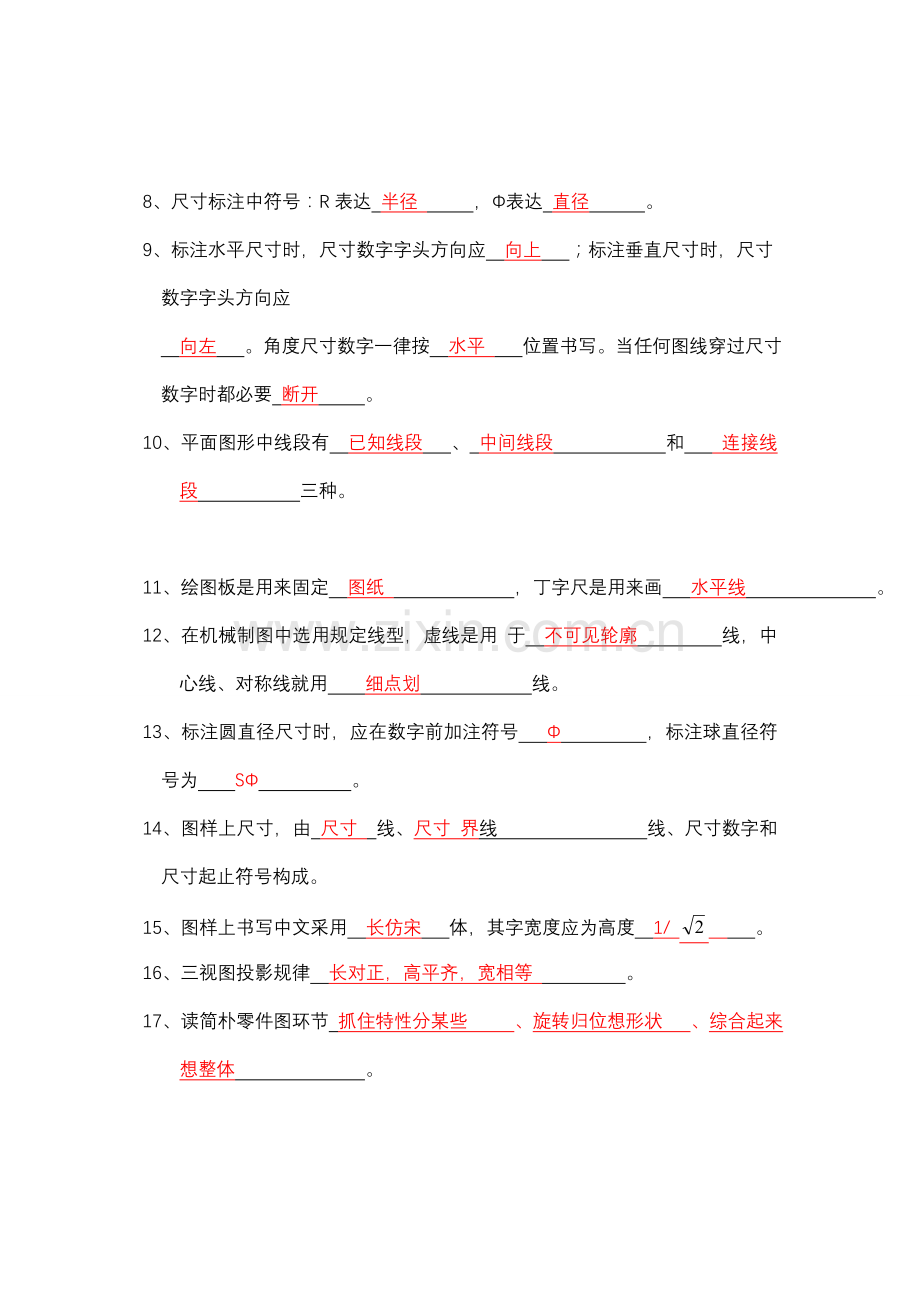

机械制图试题库一、填空题： 1、工程惯用投影法分为两类 中心投影法 和 平行投影法 ，其中正投影法属于平行投影法 投影法。2、在工程技术中为了精确地表达机械、仪器、建筑物等物形状、构造和大小，依照投影原理原则或关于规定画出图形，叫做 视图 。3、在图纸上必要用 粗实线 画出图框，标题栏普通应位于图纸 右下 方位。4、图样中，机件可见轮廓线用 粗实线 画出，不可见轮廓线用 虚线 画出，尺寸线和尺寸界限用 细实线 画出， 对称中心线和轴线用 细点划线 画出。5、比例是 图形 与 实物 相应要素线性尺寸比，在画图时应尽量采用 原值 比例，须要时也可采用放大或缩小比例，其中1：2为 缩小 比例，2：1为 放大 比例。无论采用哪种比例，图样上标注应是机件 实际 尺寸。 6、机件真实大小以图样上所标注尺寸数值为根据与 比例 及 视图大小 无关。7、标注尺寸三要素 尺寸数字 、 尺寸线 和 尺寸界线 。 8、尺寸标注中符号：R表达 半径 ，表达 直径 。9、标注水平尺寸时，尺寸数字字头方向应 向上 ；标注垂直尺寸时，尺寸数字字头方向应 向左 。角度尺寸数字一律按 水平 位置书写。当任何图线穿过尺寸数字时都必要 断开 。10、平面图形中线段有 已知线段 、 中间线段 和 连接线段 三种。11、绘图板是用来固定 图纸 ，丁字尺是用来画 水平线 。12、在机械制图中选用规定线型，虚线是用 于 不可见轮廓 线，中心线、对称线就用 细点划 线。13、标注圆直径尺寸时，应在数字前加注符号 ，标注球直径符号为 S 。14、图样上尺寸，由 尺寸 线、尺寸 界线 线、尺寸数字和尺寸起止符号构成。15、图样上书写中文采用 长仿宋 体，其字宽度应为高度 1/ 。16、三视图投影规律 长对正，高平齐，宽相等 。17、读简朴零件图环节 抓住特性分某些 、旋转归位想形状 、综合起来想整体 。18图纸幅面分为 基本 幅面和 加长 幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 A0、A1、A2、A3、A4 。19、 图纸格式分为不留装订边 和留装订边 种，按标题栏方位又可将图纸格式分为x型 和Y型 两种。20标题栏应位于图纸右下方 标题栏中文字方向为 看图方向 。21比例是指图中 图形 与其 实物相应要素 之比。图样上标注尺寸应是机件 实际 尺寸，与所采用比例 无 关。22惯用比例有 原值 、 放大 和 缩小 三种；比例1：2是指 实物 是 图形相应要素 2倍，属于 缩小 比例；比例2：1是指 图形 是 实 物 2倍，属于 放大 比例。23、图时应尽量采用 原值 比例，需要时也可采用 放大 或 缩小 比例。无论采用何种比例，图样中所注尺寸，均为机件 实际大小 。24中文应用 仿宋 体书写，数字和字母应书写为 斜 体或 正 体。25字号指字体高度 ，图样中惯用字号有10、7、5、3.5 号四种。26惯用图线种类有 实线、虚线、间隔画线、点划线、双点划线、三点画线、点线等八种。 27图样中，机件可见轮廓线用 粗实线 ，不可见轮廓线用 虚线 画出，尺寸线和尺寸界线用 细实线 画出，对称中心线和轴线用 点划线 画出。虚线、细实线和细点划线图线宽度约为粗实线 1/2 。28图样上尺寸是零件 实际 尺寸，尺寸以 毫米 为单位时，不需标注代号或名称。29、标注尺寸三要素是 尺寸数字 、尺寸界限 、 尺寸线 30尺寸标注中符号：R表达 半径 ，表达 直径 ，S表达 球 ，t表达 厚度 ， C表达 45 。31标注水平尺寸时，尺寸数字字头方向应 向上 ；标注垂直尺寸时，尺寸数字字头方向应 向左 。32斜度是指 斜线 对 高度 倾斜限度，用符号 表达，标注时符 号倾斜方向应与所标斜度倾斜方向 一致 。33锥度是指 直径差 与 两截面轴向距离 比，标注时符号锥度方 向应与所标锥度方向 一致 。34平面图形中线段可分为 已知 、中间 、 连接 三种。它们作图顺序应是先 画出 已知 ，然后画中间 ，最后画 连接 。35平面图形中尺寸，按其作用可分为定形和 定位 两类。36已知定形尺寸和定位尺寸线段叫 已知线段 ；有定形尺寸，但定位尺寸不全线段叫 连接线段 ；只有定形尺寸没有定位尺寸线段叫 中间线段 。37影法分为 中心 投影法和 平行 投影法两大类，咱们绘图时使用是 平行 投影法中 正 投影法。38 当投射线互相 平行 ，并与投影面 垂直 时，物体在投影面上投影叫 正投影 。按正投影原理画出图形叫正投影图 。39 一种投影 不能 拟定物体形状，普通在工程上多采用 各种投影 。40 当直线（或平面）平行于投影面时，其投影 为一点（直线） ，这种性质叫 积聚 性； 41 直线按其对投影面相对位置不同，可分为 普通位置直线 、 投影面平行线 和 投影面垂直线 三种。 42 平面按其对投影面相对位置不同，可分为 普通位置平面 、投影面平行面 和投影面垂直面 三种。43 与一种投影面垂直直线，一定与其她两个投影面 平行 ，这样直线称为投影面 垂直 线44 与一种投影面平行，与其她两个投影面倾斜直线，称为投影面 平行 线，详细又可分为 水平线 、 正平线 、侧平线 。45与一种投影面垂直，而与其她两个投影面 不平行 平面，称为投影面 垂直面 ，详细又可 分为 铅垂面 、 正垂面 、 侧垂面 。46与一种投影面平行，一定与其她两个投影面 垂直 ，这样平面称为投影面 平行 面，具 体又可分为 水平面 、 正平面 、 侧平面 。47空间两直线相对位置有 平行 、 相交 、 交叉 三种。48两直线平行，其三面投影一定 平行 ；两直线相交，其三面投影必然 相交 ，并且交 点 为两直线共有点 ；既不平行，又不相交两直线，一定 交叉 。 49轴测投影依照投影方向与投影面角度不同，分为正轴测 和 斜轴测 两大类。50最惯用轴测图为正等测 和 斜二测 。51正等测图轴间角为 120度 ，轴向伸缩系数为 1 。 52、斜二测图轴间角为 90度、135度 ，轴向伸缩系数为p1=r1=1、q1=0。5 53立体分为 平面 和 曲面 两种，所有表面均为平面立体称为 平面体 ，包具有曲面立体称为 曲面 。54常用平面体有 棱柱 、棱锥 、 棱台 等。常用回转体有 圆柱 、 圆圆柱 、 圆台 、 等。55立体被平面截切所产生表面交线称为 截交线 。两立体相交所产生表面交线称为 相贯线 。56、立体表面交线基本性质是 共有性 和 封闭性 。57、角度尺寸数字一律按 水平 位置书写。当任何图线穿过尺寸数字时都必要 断开 。58平面体截交线为封闭 平面图形 ，其形状取决于截平面所截到棱边个数和交到平面状况。59、曲面体截交线普通为 空间曲线 或 平面曲线和直线 ，求作相贯线基本思路为求作两相交回转体表面上一系列共有点 。60圆柱被平面截切后产生截交线形状有 圆 、 两平行直线 、椭圆 三种。61圆锥被平面截切后产生截交线形状有 圆 、两相交直线 、抛物线 、 椭圆 、 双曲线 五种。61当平面平行于圆柱轴线截切时，截交线形状是 两平行直线 ；当平面垂直于圆柱轴线截切时，截交线形状是 圆 ；当平面倾斜于圆柱轴线截切时，截交线形状是 椭圆 。62回转体相交相贯线形状有圆、椭圆、空间曲线、直线 四种。63影响相贯线变化因素有 形状大小 变化 、 大小 变化 和 位置 变化 。64主视图所在投影面称为 正立投影面 ，简称 正面 ，用字母 V 表达。65俯视图所在投影面称为 水平投影面 ，简称 水平面 ， 用字母 H 表达。66左视图所在投影面称为 侧立投影面 ，简称 侧面 ，用字母 W 表达。67主视图是由 前 向 后 投射所得视图，它反映形体 上下 和 左右 方位，即 主视 方向； 68俯视图是由 上 向 下 投射所得视图，它反映形体 先后 和 左右 方位，即 俯视 方向； 69左视图是由 左 向 右 投射所得视图，它反映形体 上下 和 先后 方位，即 左视 方向。70三视图投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视 图 宽相等 。71远离主视图方向为 前 方，接近主视图方向为 后 方。72组合体组合类型有 叠加 型 、 切割 型、 综合 型三种。 73看组合体三视图办法有 形体分析法 和 线面分析法 。74平面立体普通要标注 长宽高 三个方向尺寸，回转体普通只标注 轴向 和 径向 尺寸。75组合体视图上，普通应标注出 定形 、 定位 和 总体 三种尺寸，标注尺寸起点称为尺寸 基准 。75基本视图一共有 6 个，它们名称分别是 主视图、俯视图、左视图、仰望图、右视图、后视图 。 76基本视图“三等关系”为： 长对正，高平齐，宽相等 77表达形体外部形状办法，除基本视图外，尚有 向视图 、 局部视图 、斜视图 、 剖视图 四种视图。78按剖切范畴大小来分，剖视图可分为 全剖视 、半剖视 、 局部剖视 三种。79剖视图剖切办法可分为 单一剖 、 阶梯剖 、 旋转 。80剖视图标注涉及三某些内容： 字母 、 箭头 、 剖切线 。81省略一切标注剖视图，阐明它剖切平面通过机件 对称平面 。82断面图用来表达零件 某某些断面 形状，剖面可分为 移出断面 和 重叠断面 两种。83移出断面和重叠断面重要区别是：移出断面图画在 视图外面 ，轮廓线用 粗实线 绘制；重叠断面图画在 视图上 84螺纹五要素是 牙型 、 直径 、 线数 、螺距 、 旋向 。85只有当内、外螺纹五要素 相似 时，它们才干互相旋合。86螺纹三要素是 牙型 、 直径 、 螺距 。87、当螺纹三要素都符合国标规定称为 原则 螺纹；牙型不符合国标称为 非原则 螺纹；牙型符合国标，但 直径或螺距 不符合国标称为特殊螺纹。88、外螺纹规定画法是：大径用 粗实线 表达，小径用 细实线 表达，终结线用 粗实线 表达。89在剖视图中，内螺纹大径用 细实线 表达，小径用 粗实线 表达，终结线用 粗实线 表达。不可见螺纹孔，其大径、小径和终结线都用 细虚线 表达。 90一螺纹标注为M241.5，表达该螺纹是 普通 螺纹，其大径为 25 ，螺距为 1.5 ，旋向为 右 。91粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中档旋合长度，其螺纹代号为 M 25X3-6g-LH 92螺纹连接用于可拆卸连接 ，常用螺纹联接形式有： 螺栓 、 螺柱 、 螺钉 。93键连接用于轮 和 轴 连接94惯用键种类有 平键 、半圆键 、 钩头锲键 、 花键 。95销用作零件间连接和定位 。惯用销种类有 圆柱销 、 圆锥销 、 开口销 。96齿轮传动用于传递动力和旋转运动 ，并可以变化运动 速度和方向 。97齿轮传动三种形式是 圆柱齿轮 、 圆锥齿轮 、 蜗杆与蜗轮 。98圆柱齿轮按轮齿方向可分为 直齿 、斜齿 、 人字齿三种。99齿轮轮齿某些规定画法是：齿顶圆用 粗实线 绘制；分度圆用 点划线 绘制；齿根圆用 细实线 绘制，也可省略不画。在剖视图中，齿根圆用 粗实线 绘制。100轴承是用来支撑旋转轴。滚动轴承分为向心轴承 、 推力轴承 和向心推力轴承 三类。101轴承代号6208指该轴承类型为深沟球轴承 ，其尺寸系列代号为02 ，内径为40 。102轴承代号30205是 圆锥滚子 轴承，其尺寸系列代号为 02 ，内径为 25 。103弹簧可用于 减震、夹紧、测力和储存能量 等作用。常用弹簧有 压缩弹簧 、 拉力弹簧 、 扭力弹簧 。 104一张完整零件图应涉及下列四项内容： 图形 、 尺寸 、 技术规定 、 标题栏 。105图样中图形只能表达零件 形状 ，零件真实大小应以图样上所注 尺寸 为根据。106选取零件图主视图原则有表达安装或工作位置 、 表达加工位置 、 表达构造形状特性 。107标注尺寸 起始位置 称为尺寸基准，机器零件在 三个方向上，每个方向至少有一种尺寸基准。108机器零件按其形体构造特性普通可分为四大类，它们是 轴类 、 盘盖类 、 叉架类 、 箱体类 。109零件上常用工艺构造有 倒角和倒圆 、 退刀槽和砂轮越程槽 、 凸台 、 凹坑 、 钻孔 等。110表面粗糙度是评估零件表面光滑限度 一项技术指标，惯用参数是轮廓算术平均偏差 ，其值越小，表面越光滑 ；其值越大，表面越粗糙 。111当零件所有表面具备相似表面粗糙度规定期，可在图样 技术规定中阐明 ；当零件表面大某些粗糙度相似时，可将相似粗糙度代号标注在 右上角 ， 并在前面加注 别的 两字。112原则公差是国标所列用以拟定公差带大小 任一公差。113对于一定基本尺寸，公差级别愈高，原则公差值愈 小 ，尺寸精准限度愈 高 。114配合分为 间隙、过渡、过盈 115配合基准制有 基孔制 和 基轴制 两种。优先选用 基孔制 。116形状公差项目有 直线度 、平面度 、圆度 、 圆柱度 、线轮廓度 、 面轮廓度 六种。117位置公差是指 被测要素 位置对其 基准要素 变动量。抱负位置由 基准要素 拟定。118位置公差项目有 平行度 、 垂直度 、 倾斜度 、 位置度 、 同轴度 、 对称度 、 圆跳动 、 全跳动 八种。119一张完整装配图应具备下列四某些内容 一组图形 、 一组尺寸 、 技术规定 、 标题栏和明细栏 。 120装配图中常采用特殊表达办法有 拆卸画法 、假想画法 、 夸大画法 、 展开画法 、 简化画法 、 单独表达某零件 等。 121装配图中尺寸种类有 性能尺寸 、 装配尺寸 、 安装尺寸 、 总体尺寸、 其她重要尺寸 。 122、三视图投影规律是：主俯视图_长对正_ ； 主左视图_高平齐_；俯左视图_宽相等_。123、尺寸三要素是尺寸线、尺寸界限、尺寸数字。124、按剖切范畴分，剖视图可分为全剖 、半剖 和 局部剖 三类。125、侧垂线与H面 平行 ，与V 平行 ，与W 垂直 面，侧平线与H 倾斜 面，与V 倾斜 面，与W 平行 面。（垂直、平行、倾斜）126、当线段垂直于投影面时，得到投影 点 ，具备_ 积聚 性。127、比例是指 图样 与 实物 相应要素线性尺寸之比。128、组合体组合形式有_叠加 和 挖切 两类。129标注水平尺寸时，尺寸数字字头方向应 向上 ；标注垂直尺寸时，尺寸数字字头方向应 向左 。130角度尺寸数字一律按 水平 位置书写。当任何图线穿过尺寸数字时都必要 断开 。131惯用图线种类有 实线、虚线、间隔画线、点划线、双点划线、三点画线、点线等八种。 132图样中，机件可见轮廓线用 粗实线 ，不可见轮廓线用 虚线 画出，尺寸线和尺寸界线用 细实线 画出，对称中心线和轴线用 点划线 画出。虚线、细实线和细点划线图线宽度约为粗实线 1/2 。133视图涉及基本视图 向视图 斜视图 剖视图 。134.图样中普通采用基本视图 图表达机件外部构造形状，而机件内部构造形状则采用 剖 图来表达。135.依照剖切范畴大小剖视图分为全剖 、半剖 局部剖 视图。136.剖切面有 单一 剖切面、几种平行 剖切面、几种 相交 剖切面。137螺纹按用途可分为联接 、 传动 紧固 和专门用途螺纹。138.将机件向基本投影面投射所得视图称为 （ 基本视图。139基本视图分别是主视图俯视图左视图前视图后视图右视图共六个视图。140.机件中普通采用断面图表达机件断面形状141采用局部放大图图表达机件局部细小构造。142断面图分为移出断面图重叠断面图两类。143螺纹构造要素有牙型.直径螺距导程 线数 。旋向，几种构造要素。144.螺纹公称直径有三种，分别是大径小径中径。45.依照基准作用不同，可将基准分为工艺基准设计两类146.一组完整零件图涉及视图 尺寸 技术规定 标题栏 147.符号“SR”表达 球 “C”表达倒45度角。148.常用螺纹紧固件连接有螺栓 螺钉 螺柱 149、在图纸上必要用 粗实线 画出图框，标题栏普通应位于图纸 右下 方位。150图样中，机件可见轮廓线用 粗实线 画出，不可见轮廓线用 虚线 画出，尺寸线和尺寸界限用 细实线 画出， 对称中心线和轴线用 细点划线 画出。151、一种完整尺寸应当涉及尺寸数字，尺寸线，尺寸界线三某些。152、三视图“三等”关系可以论述为：主、俯视图 等长 ，俯、左视图 等宽 ，主、左视图 等高 。153、看、画组合体视图惯用办法有 形体 ， 线面分析法 。154、一张完整零件图应当涉及 视图 ， 尺寸 ， 技术规定 ， 标题栏 。155公差级别是拟定精度 级别156原则公差分20 各级别，级别依次降级 ；其中IT表达原则公差，阿拉伯数字表达公差级别 。157投影法种类分为两类 中心投影法，平行投影法 .158螺纹基本要素：牙型，直径，螺距，线数和旋向.159螺纹直径分为：大径 ，中径，小径.160螺纹最基本要素是：牙型 ,大径,螺距.161从螺纹构造要素来分,按牙型可分为 三角形螺纹， 梯形螺纹，锯齿形螺纹和方牙螺纹.162从螺纹线数分：单数螺纹和多数螺纹. 163从螺纹旋向分：左旋螺纹和右旋螺纹.164从螺纹使用功能来分,可把螺纹分为 结实螺纹和传动螺纹.165从螺纹构造要到素与否符合国标来分,可把螺纹分为原则螺纹,非原则螺纹和特殊螺纹.166惯用齿轮有三种：圆柱齿轮传动,圆锥齿轮传动和蜗杆蜗轮传动. 167按轮齿排列分为 直齿 ,斜齿和人字齿.168一种尺寸构成要素涉及：尺寸界线，尺寸线和数字.169中心投影法所得到图形大小在随着投影面,物体和投影中心三者之间不同位置而变化.170平行投影法分为 斜投影法和正投影法. 171正投影基本性质 真实性，积聚性和类似性.172组合体形成方式普通分为叠加和切割两种.173尺寸标注基本规定:尺寸标注要完整,尺寸分布要清晰174六个基本名称;主视图 ,俯视图 ,左视图,右视图,仰望图和后视图.175局部视图定义是:将机件一某些基本投影面投射所得到视图.176惯用螺纹结实件有螺栓,螺柱,螺钉，螺母和垫圈等.177螺纹结实件形式有:螺栓联接，螺柱联接和螺钉联接.178键是原则件,惯用形式有普通平键,半圆键和钩头楔键.179箱体由腔体和底板两某些构成.180直线在三面投影体系中有三种位置：投影面垂直线，投影面平行线,普通位置直线.181垂直于一种投影面,平行于此外两个投影面直线.称为投影面垂直线.182投影面垂直线有三种,垂直于H面直线称为铅垂线，183垂直于V面直线称为正垂线,垂直于W面直线称 为侧垂线.184平行于一种投影面,倾斜此外两个投影面直线,称为投影面平行线.185投影面平行线有三种：平行于H 面直线称为水平线,平行于V面直线 称为正平线,平行于W面直线 称为侧平线.186平行于一种投影面,垂直于另两个投影面平面,称为投影面平行面.187垂直于一种投影面而与另两个投影面倾斜平面称为投影面垂直面.188与三个投影面都倾斜平面,称为普通位置平面.189平面基本体重要分为棱柱体和棱锥体两种.190普通机件形体,都可以当作是由柱，锥，台，球，环等基本几何形体一(简称基本体)按一定方式组合而成.191按表面性质不同,基本体普通分为平面基本体和曲面基本体.192表面都是由若干个平面所围成几何形体,称为平面基本体.193平面体上相邻表面交线称为棱线.194截交线性质：共有性，封闭性.截平面与立方体三面交线称为截交线.195平面与立方体表面相交,可以以为是立方体被平面截切,因而该平面普通称为截平面.196截交线围成平面图形称为截断面.197圆柱面上任意一条平行于轴线直线,称为圆柱面素线.198圆柱是由圆柱面和，上 ,下底面构成.199圆锥表面由圆锥面和底圆构成.200圆锥面是一母线SA绕与它相交成一定角度轴线SO回转面是成.在圆锥面上通过 锥顶S任始终线 称为圆锥面素线.201在母线上一点轨迹称为纬圆.202两个基本体相交,称为相贯体.其表面交线,称为相贯线.203任何相贯线具备如下基本性质：相贯线是两个基本 体表面 共有线,也是两相交立体分界线.相贯线上 所有点都是两回转体表面共有点.204普通状况下相贯线是空间曲线,特殊状况下相贯线是平面曲线或直线 .205轴测图类型有：正轴测图，斜轴测图.206在机械制图中普通把由基本体组合而成物体称为组合体.207平面体普通要注出它长，宽 ,高三个方向尺寸.208对于回转体来说,普通只要注出径向尺寸和轴向尺寸.209拟定组合体各构成某些形状大小尺寸是定形尺寸.210拟定组合体各构成某些之间相对位置尺寸是定位尺寸.211将机件向不平行于任何基本投影面平面投射所得到视图称为斜视图.212剖视图可分为全剖视图,半剖视图和局部剖视图.213用剖切面完全地将机件剖开所得到剖视图称为全剖视图.214当机件外形比较简朴,内形比较复杂并且又不对称时,常采用全剖视图来表达.215当机件具备对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到图形称为半剖视图.216用剖切面局部地剖开机件所得到剖视图称为局部剖视图. 217采用假想剖切平面将机件某处切断,仅画出该剖切面与机件接触某些图形称为断面图.218断面图类型分为移出断面图和重叠断面图两种.219装配图应涉及如下四项内容：一组图形 ,必要尺寸，技术规定,序号和明细表.220形状与位置公差简称形位公差.221标注尺寸三要素是 :尺寸界线，尺寸线,尺寸数字.222图样上尺寸是零件 最后竣工 尺寸，尺寸以毫米为单位时,不需标注代号或名称.223标注水平忙但是来时,尺寸数字字头方向应 朝上，224标注垂直时,尺寸数字字头方向应朝左,角度尺 寸数字一律水平位置书写.当任何图线穿过尺寸数字时 都必要断开.225有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺测量面应与蜗杆牙侧面 平行.226零件加工精度反映在 尺寸 精度，形状精度，位置 精度三个方面.227外螺纹献宝画法是：大径用粗实线表达 ,小径用细实线表达 ,终结线用粗实线表达.228制造零件时，为了使零件具备互换性,并不规定零件尺寸做得绝对精确,而只规定在一种合理范畴之内,由此就规定了极限尺寸.229容许尺寸变动量称为尺寸公差.230容许尺寸变化两个值称为 极限尺寸.231基本尺寸相似,互相结合孔和轴公差带之间关系,称为配合.232使用规定不同,孔和轴之间配合有松有紧 ,国标因而规定配合分为三类,即：间隙配合,过盈配合和过渡配合.233惯用热解决及表面解决办法有:退火 ,正火，淬火 ，回火,调质,表面淬火.234为了改进金属材料力学性能(如强度,硬度,弹性等 ),提高零件耐磨性,耐疲劳性常需对零件进行热解决.235为便于装配和除去毛刺,锐边,在轴和孔端部常加工成倒角.惯用是 45度倒角.236在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工表面,常在被加工面末端先车退刀槽或砂轮越程槽.237用锻造办法制造零件毛坯时,为了便于将木模从砂型中取出,普通沿木模方向做成约1:20斜度,叫做拔模斜度.238机器零件种类繁多,但从它们构造形状和作用看,大体可分为四类：轴套类零件，盘盖类零件,叉架类零件,箱座类零件239主轴,传动轴,丝杆,衬套等 属轴套类零件,重要构造形状为回转体.240轴普通用来支承传动零件并传递动力.241套普通是装在轴上,起轴向定位,传动或联接等作用.242叉架类零件涉及各种用途拔叉和支架.243箱座类一件件涉及各种箱体,油泵泵体,车床尾座等. 244机件真实大小,应以图样上所注尺寸数值为根据,与图形大小及精确性无关.245尺寸是图样中重要内容,是生产过程中直接根据.标注尺寸时,必要严格遵守国标规定,做到:正 确，完整,清晰,合理.246三视图之间存在 长对正，高平齐，宽相等 三等关系.247影响梯形螺纹配合性质重要尺寸是螺纹中径尺寸.248原则梯形螺纹牙型角为30度.249国标献宝螺纹小径表达办法采用细实线表达螺纹小径.250用于三针测量未予量针最佳直径应当是使量针横截面与螺纹中径处牙侧面相切.251标注尺寸起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一种尺寸基准.252剖视图剖切办法可分为单剖 ,阶梯剖，旋转剖,复合剖,斜剖五种.253当零件所有具备相似表面粗糙度规定期,可在图样在上方统一标注表面粗糙度代号当零件表面 大某些表面粗糙度相似时,可将相似表面粗糙度代号标注在图样右上方,并在前面加注别的两字.254当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特性之一,称缩性.255工程中常用回转体有圆柱,圆锥,球,和环.256在投影图上表达回转体就是把围成立体回转面与平面表达出来,并鉴别其可见性.257工程技术人员用于表达设计思想、进行技术交流时所绘制各种图，普通称为 工程图样。258绘制圆对称中心线时，其圆相交处应是线段 ，超过轮廓线长度为 35mm，当圆直径叫小时，中心线可用 细实线 代替。259一种完整尺寸，应涉及 尺寸界线 、尺寸线 、和 数字。260图形轮廓线、轴线或对称中心线及其引出线可作为 尺寸界线261尺寸界线与尺寸线垂直，超过尺寸线 23mm。262尺寸线之间与尺寸界线之间应避免 交叉。263尺寸数值可写尺寸线 上方 或 中断 处。264零件图形表达，都是以 直线 、弧线 或 直线与弧线联结 为基本图形。265投影法种类分为 中心投影法 、平行投影法。266正投影基本性质是 真实性 、积聚性、类似性。267用正投影法所绘制物体图形称为 视图。268直线在三面投影体系中有三种位置：投影面垂直线， 投影面平行线，普通位置线。269平行于一种投影面，倾斜于此外两个投影面直线，称为 投影面平行线。270与三个投影面都倾斜直线，称为 普通位置直线。271平行在三面投影体系中有三种位置：投影面平行面，投影面垂直面，普通位置平面。272平面与投影面交线，称为 平面迹线。273平行于一种投影面，垂直于另两个投影面平面，称为 投影面平行面。274依照平行投影面不同，投影面平行面有三种：水平面 正平面 侧平面 。275垂直于一种投影面而于另两个投影面倾斜平面称为 投影面垂直面。276依照垂直投影面不同，投影面垂直面有三种：铅垂面 正垂面 侧垂面。277与三个投影面都倾斜平面，称为 普通位置平面。278普通机件形体，都可以当作是由 柱 锥 台 球 环等基本几何形体按一定方式组合而成。279平面都是由若干个平面所围成几何形体，称为 平面基本体。280平面于立体表面相交，可以以为是立体被平面截切，该平面称为 截平面。281工程中常用回转体有 圆柱 圆锥 球 和 环 等。282圆柱是由 圆柱面和 上下底面构成。283圆柱面上任意一条平行与轴线直线，称为 圆柱面素面线。284圆锥表面由 圆锥面 和 底圆 构成。285在母线上一点运动轨迹称为 纬圆。286两个基本体相交，称为 相贯体。287惯用轴测图有 正等轴测图 和斜二轴测图。288正等轴测图涉及 正等测、正二测、和 正三测。289斜轴测图涉及 斜等测、斜二测和斜三测。290画物体正等轴测图惯用作图办法是 坐标法。291正等轴测图涉及 正平面 水平面和侧平面。292在机械制图中普通把基本体组合而成物体称为 组合体。293叠加型组合体 是由若干个简朴基本体叠合而成。294切割型组合体是将一种完整基本体 切割或 穿孔后形成。295组合体上相邻表面联接关系可分为：两表面平齐或不平齐 两表面相交 两表面相切 三种。296轴承座分为 底板 筋板 支承板 圆筒四个基本形体构成。297定形尺寸 是拟定组合体各构成某些形状大小尺寸。298定位尺寸 是拟定组合体构成某些之间相对位置尺。299总体尺寸 是拟定组合体外形大小总长、总宽和总高尺寸。300表达机件外部构造形状视图普通有 基本视图、向视图、
