启闭机安装质量验收评定表.doc

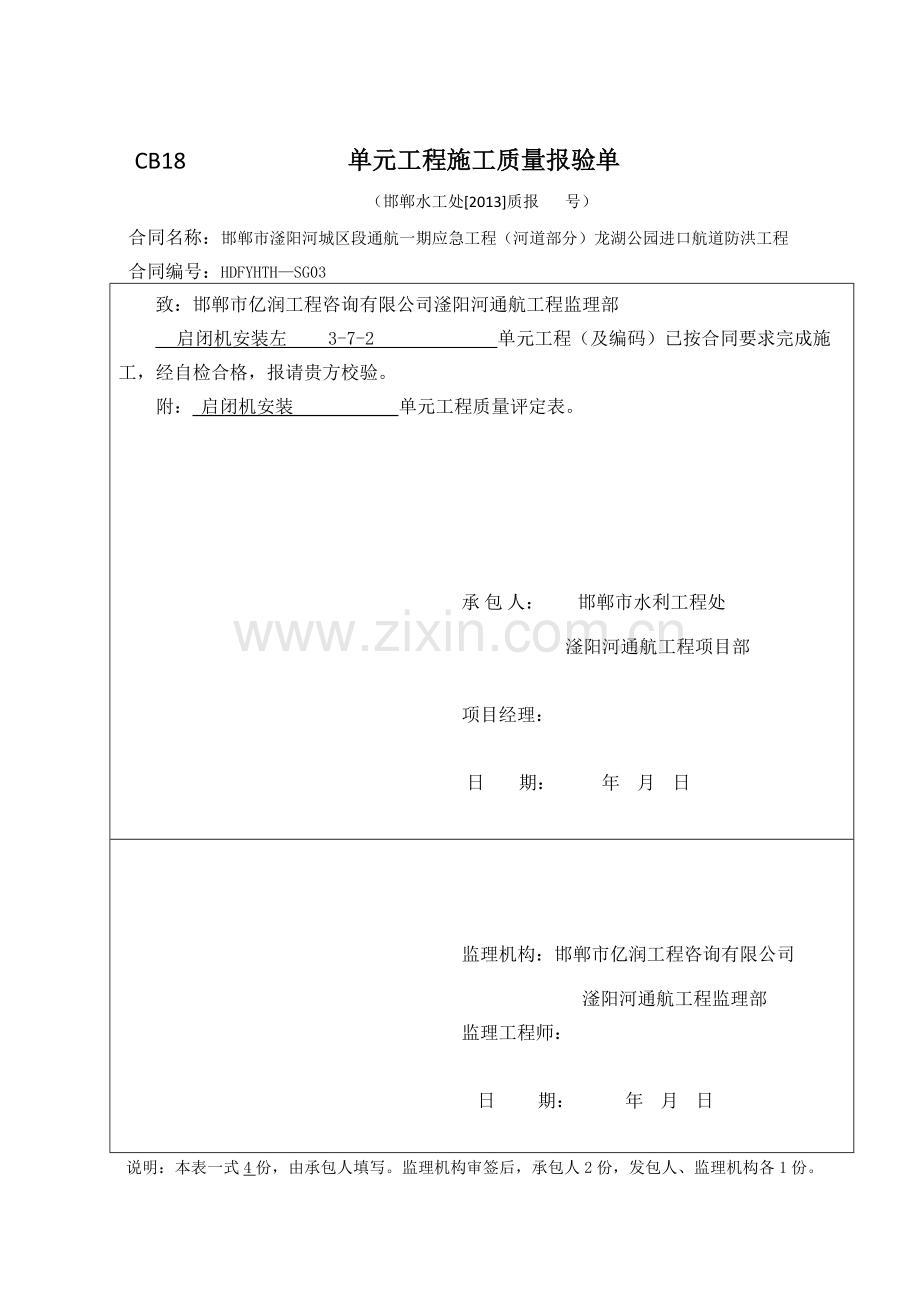

CB18 单元工程施工质量报验单
（邯郸水工处[2013]质报 号）
合同名称：邯郸市滏阳河城区段通航一期应急工程（河道部分）龙湖公园进口航道防洪工程
合同编号：HDFYHTH—SG03
致：邯郸市亿润工程咨询有限公司滏阳河通航工程监理部
启闭机安装左 3-7-2 单元工程（及编码）已按合同要求完成施工，经自检合格，报请贵方校验。
附： 启闭机安装 单元工程质量评定表。

承 包 人： 邯郸市水利工程处
滏阳河通航工程项目部

项目经理：

日 期： 年 月 日

监理机构：邯郸市亿润工程咨询有限公司
滏阳河通航工程监理部
监理工程师：

日 期： 年 月 日
说明：本表一式4份，由承包人填写。监理机构审签后，承包人2份，发包人、监理机构各1份。

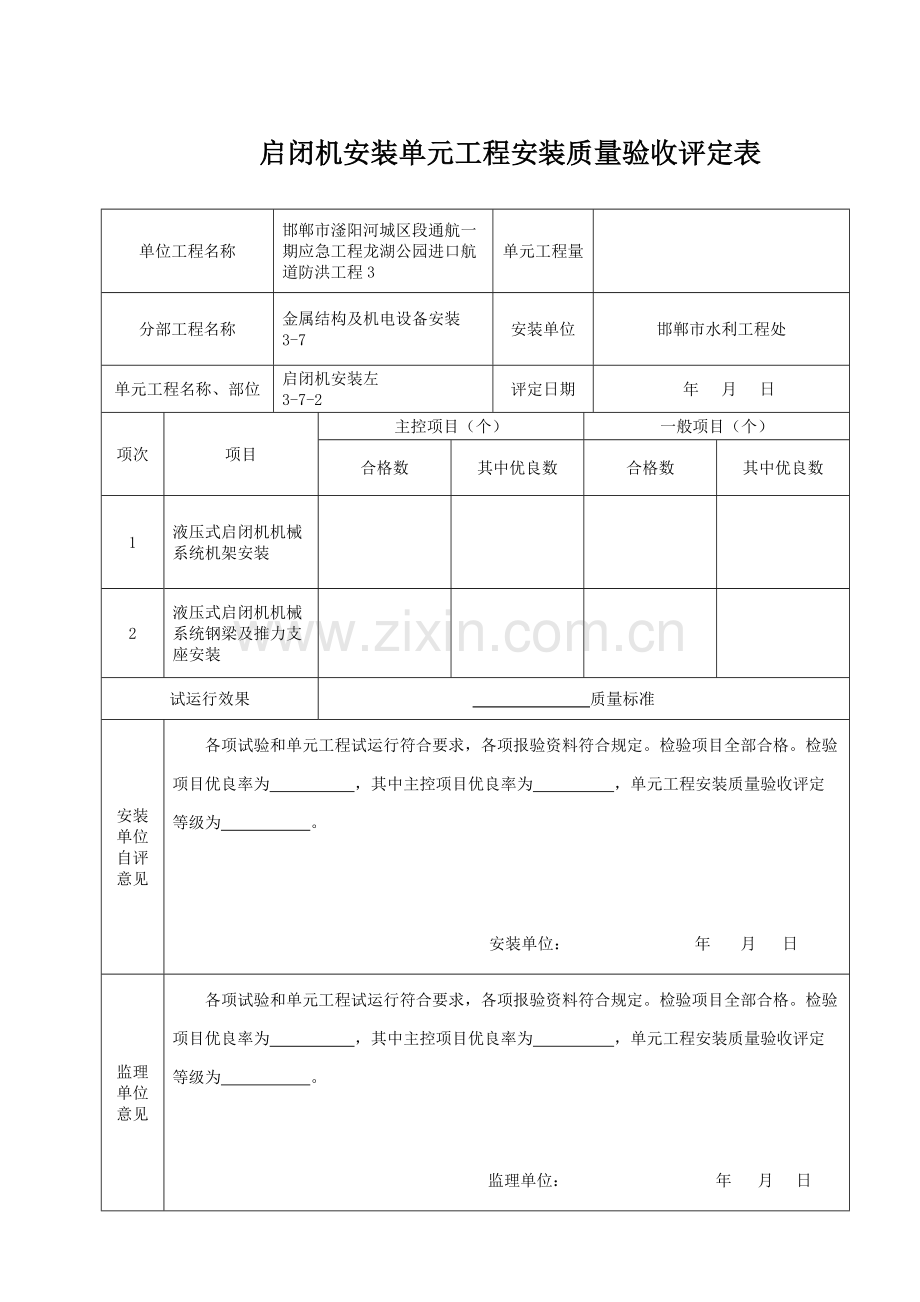

启闭机安装单元工程安装质量验收评定表

单位工程名称
邯郸市滏阳河城区段通航一期应急工程龙湖公园进口航道防洪工程3
单元工程量

分部工程名称
金属结构及机电设备安装
3-7
安装单位
邯郸市水利工程处
单元工程名称、部位
启闭机安装左
3-7-2
评定日期
年 月 日
项次
项目
主控项目（个）
一般项目（个）
合格数
其中优良数
合格数
其中优良数
1
液压式启闭机机械系统机架安装

2
液压式启闭机机械系统钢梁及推力支座安装

试运行效果
质量标准
安装单位自评意见
各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为 ，其中主控项目优良率为 ，单元工程安装质量验收评定等级为 。

安装单位： 年 月 日

监理单位意见
各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为 ，其中主控项目优良率为 ，单元工程安装质量验收评定等级为 。

监理单位： 年 月 日

液压式启闭机机械系统机架安装质量检查表
分部工程名称
金属结构及机电设备安装
3-7
单元工程名称
启闭机安装左
3-7-2
安装部位

安装内容

安装单位
邯郸市水利工程处
开/完工日期
年 月 日～ 年 月 日
项次
检验项目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量
等级
合格
优良
主控项目

1
机架横向中心线与实际起吊中心线的距离
±2.0
±1.5

一般项目

1
机架高程偏差
±5.0
±4.0

2
双吊点液压式启闭机支撑面的高差
±0.5
±0.5

检查意见：

主控项目共 项，其中合格 项，优良 项，合格率 ，优良率 %。
一般项目共 项，其中合格 项，优良 项，合格率 ，优良率 %。
测量人
年 月 日
安装
单位
评定人
年 月 日
监理
工程师
年 月 日

液压式启闭机机械系统钢梁与推力支座安装质量检查表
分部工程名称
金属结构及机电设备安装
3-7
单元工程名称
启闭机安装左
3-7-2
安装部位

安装内容

安装单位
邯郸市水利工程处
开/完工日期
年 月 日～ 年 月 日
项次
检验项目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量
等级
合格
优良
主控项目
1
机架钢梁与推力支座组合面通隙
0.05
0.05

2
推力支座顶面水平偏差（每延长米）
0.2
0.2

一般项目
1
机架钢梁与推力支座
的组合面
局部间隙
0.1
0.1

2
局部间隙深度
1/3组合面宽度
1/4组合面宽度

3
局部间隙累计长度
20%周长
15%周长

检查意见：

主控项目共 项，其中合格 项，优良 项，合格率 ，优良率 %。
一般项目共 项，其中合格 项，优良 项，合格率 ，优良率 %。
测量人
年 月 日
安装
单位
评定人
年 月 日
监理
工程师
年 月 日
液压式启闭机试运行质量检查表
单位工程名称
邯郸市滏阳河城区段通航一期应急工程龙湖公园进口航道防洪工程3
分部工程
名称
金属结构及机电设备安装3-7
单元工程量

单元工程名称、部位
启闭机安装左
试运行日期
年 月 日
项次
检验项目
质量标准
检测情况
结论
1
试运行前检查
门槽及运行区域
障碍物清除干净，闸门及油缸运行不受卡阻

2
液压系统的滤油芯
清洗或更换，试运行前液压系统的污染度等级应不低于NAS9级

3
环境温度
不低于设计工况的最低温度

4
机架固定
焊缝达到要求，地脚螺栓紧固

5
电器元件和设备
调试完毕，符合GB5226.1有关规定

6
油泵试验
油泵溢流阀全部打开，连续空转30min
无异常现象

7
管路充油试转试验的工作压力
50%
分别连续运转5min，系统无振动、杂音、温升过高等现象。阀件及管路无漏油现象

75%
100%
8
排油检查
油泵在1.1倍工作压力下排油，无剧烈振动和杂音

9
手动操作试验
闸门升降
缓冲装置减速正常、闸门升级灵活、无卡阻

10
自动操作试验
闸门启闭
灵活、无卡阻。快速闭门时间符合设计要求

11
阀门沉降试验
活塞油封和管路系统漏油检查
将闸门提起，24h内闸门沉降量不大于100mm

12
警示信号和自动复位功能
24h后，闸门沉降量超过100mm时，警示信号应提示；闸门沉降量超过200mm时，液压系统能自动复位；72h内自动复位次数不大于2次

13
双吊点同步试验
同1台启闭机的两套油缸在全行程内同步运行
在行程内任意位置的同步偏差大于设计值时，如有自动纠偏装置，应自动投入纠偏装置

检查意见：

检验人
年 月 日
安装
单位
评定人
年 月 日
监理
工程师
年 月 日
