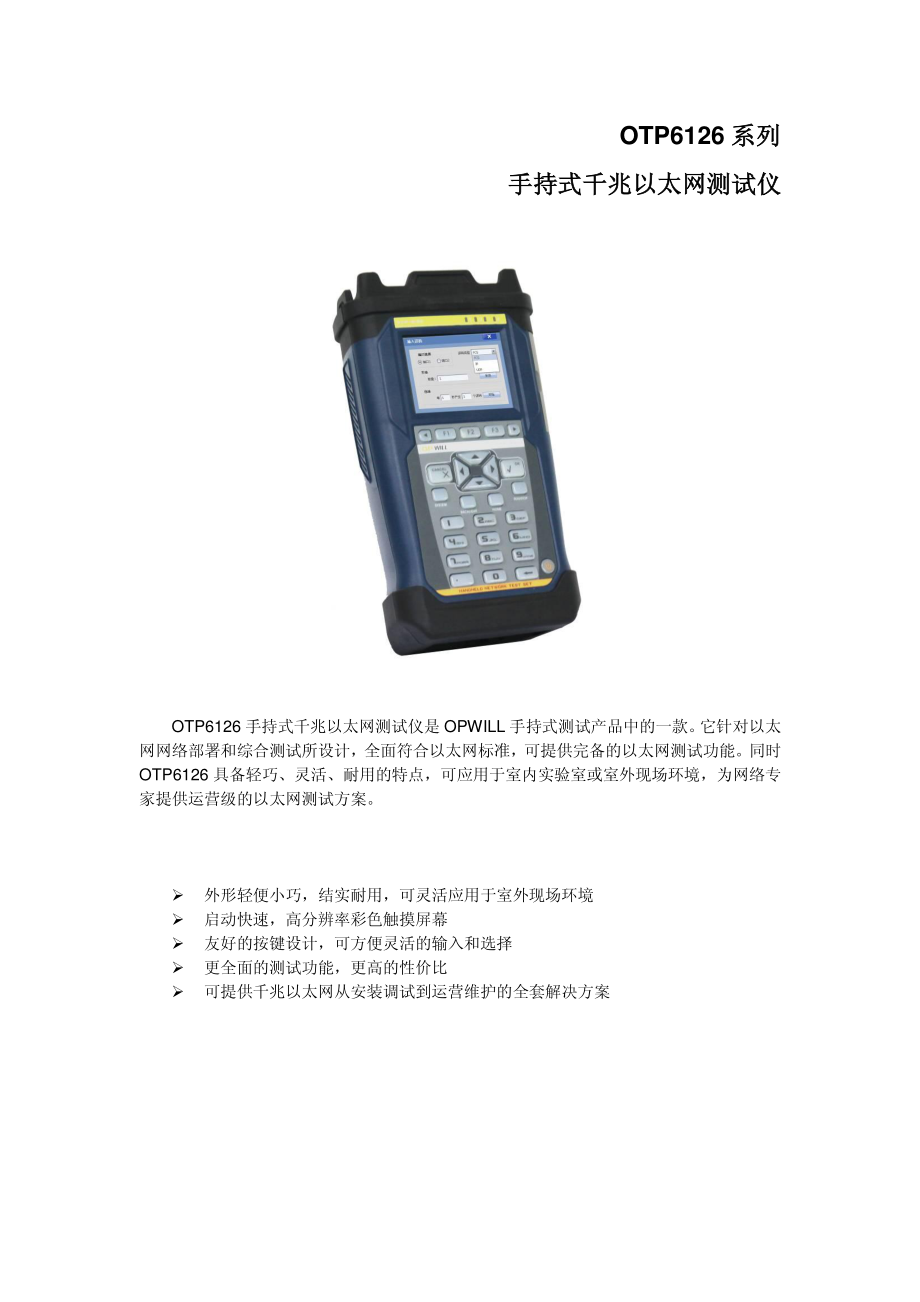

OTP6126 系列系列 手持式手持式千兆以太网测试千兆以太网测试仪仪 OTP6126 手持式千兆以太网测试仪是 OPWILL 手持式测试产品中的一款。它针对以太网网络部署和综合测试所设计，全面符合以太网标准，可提供完备的以太网测试功能。同时OTP6126 具备轻巧、灵活、耐用的特点，可应用于室内实验室或室外现场环境，为网络专家提供运营级的以太网测试方案。外形轻便小巧，结实耐用，可灵活应用于室外现场环境 启动快速，高分辨率彩色触摸屏幕 友好的按键设计，可方便灵活的输入和选择 更全面的测试功能，更高的性价比 可提供千兆以太网从安装调试到运营维护的全套解决方案 轻巧的结构设计，全面的测试功能轻巧的结构设计，全面的测试功能 功能特性功能特性 可 生 成 全 双 工 10/100/1000 Mbps 以太网线速数据流。RFC2544 标准测试，支持吞吐量、丢包率、时延、背对背等性能测试。RFC3393 抖动测试。支持 L2/L3/L4 BERT 测试。最多生成 8 个数据流，可配置不同的参数：MAC 地址、VLAN标签、MPLS、IP 地址、净荷和带宽。可根据 CoS 和 ToS/DSCP 设置流量优先级。支持在线抓包功能。测试曲线可快速准确的了解网络情况。可通过 RFC2544 测试进行自动SLA 验证，是服务提供商满足用户 SLA 的高效测试工具。可用于千兆以太网和 IP 服务的安装开通和运维排故。3 层 CoS 设置可验证城域以太网服务。OTP6126 提供快速高效的以太网测试提供快速高效的以太网测试 RFC2544 测试测试 OTP6126 手持式千兆以太网测试仪全面支持 RFC2544 标准，可在城域网对吞吐量、延迟、丢包和背靠背 4 个重要指标进行测试，并生成完整测试报告。吞吐量测试吞吐量测试 延迟测试延迟测试 丢包测试丢包测试 背靠背测试背靠背测试 BERT 测试测试 BERT测试是采用类似于SDH传输网络中的误码测试原理，用特殊性测试码型的以太网帧作为测试数据，在被测网络中传送，通过在接收端分析这些特定帧格式来验证网络的误码率情况。多业务流多业务流分析分析和和测试测试 以太网测试中需要模拟实际的多种业务，可以同时产生多种不同的数据流，测试这些类型的业务在以太网网络中的转发性能；通过同时设置和产生多个数据流，每个数据流设置不同优先级，通过分析和统计多流的测试结果来验证多业务的性能。OTP6126 系列系列规格特性规格特性 规格规格 光接口 1000Base-SX 1000Base-LX 1000Base-ZX 波长(nm)850 1310 1550 Tx电平(dBm)9 to 3 9.5 to 3 0 to+5 Rx电平灵敏度(dBm)20 22 22 传输距离 550m 10 km 80 km 传输比特率(Gbit/s)1.25 1.25 1.25 接收比特率(Gbit/s)1.25 1.25 1.25 Tx操作波长范围(nm)830 to 860 1270 to 1360 1540 to 1570 测量精度 频率(ppm)0.1 0.1 0.1 光功率(dB)0.5 0.5 0.5 收发器类型 SFP SFP SFP 电接口 工作方式：全双工/半双工 符合标准：10/100/1000 BASE-T 连接器：RJ-45 传输距离：100m 物理特性物理特性 温度 工作温度：-10 C到50 C；存储温度：-40 C到70 C 相对湿度 0%到95%（非冷凝）尺寸（H WD）80mm x 135 mm x 250 mm 重量 1.1kg 订货信息订货信息 产品分类 产品型号 产品描述 手持式测试仪 OTP6126-1 手持式以太网测试仪，提供1个10/100/1000Mbps的以太网电接口和1个1000Mbps的以太网光接口 OTP6126-2 手持式以太网测试仪，提供2个10/100/1000Mbps的以太网电接口和2个1000Mbps的以太网光接口 配件 GA14020010 1.25G SFP 光模块，850nm，550m，SX GA14020020 1.25G SFP 光模块，1310nm，10km，LX GA14020030 1.25G SFP 光模块，1550nm，80km，ZX
