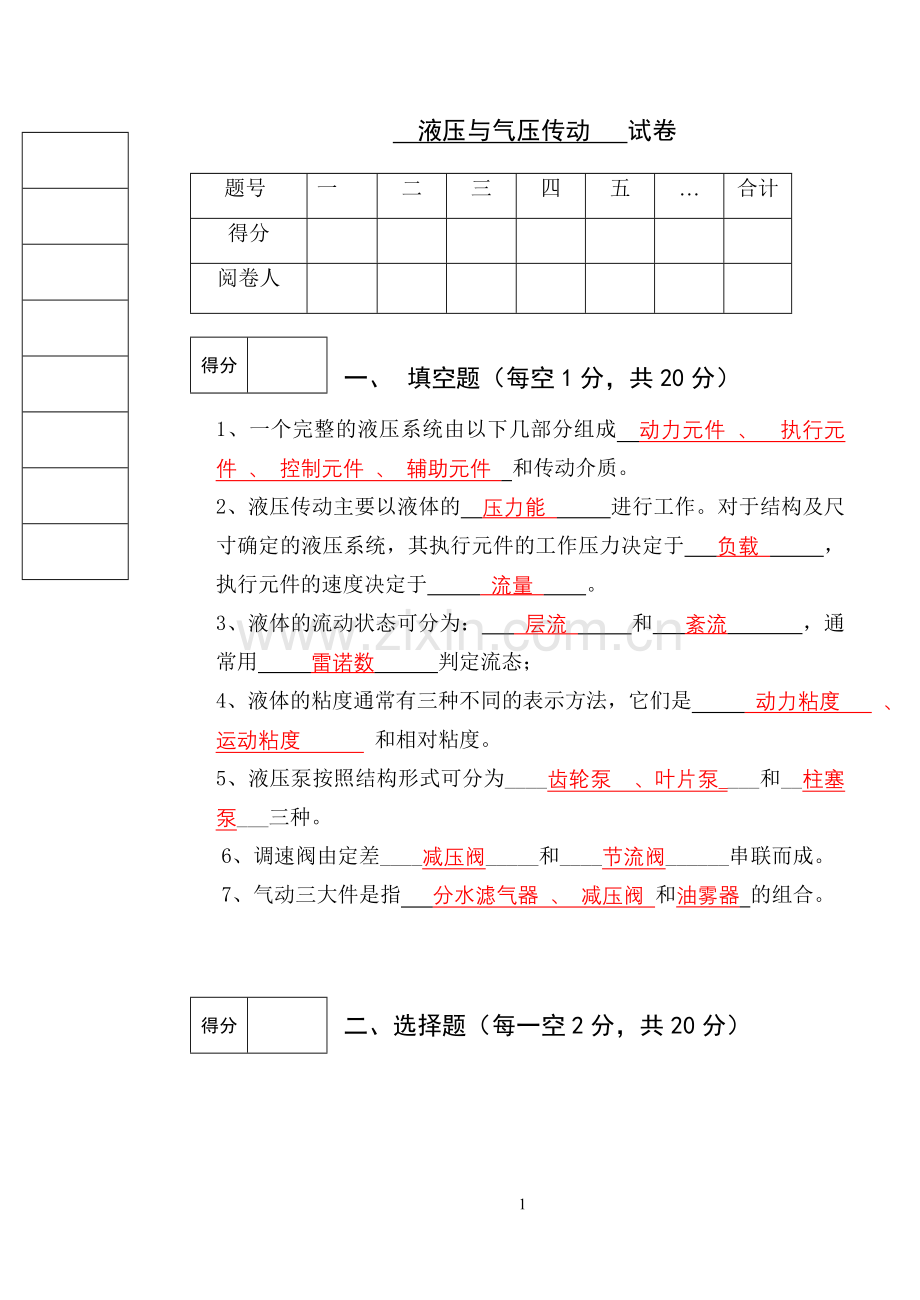

液压与气压传动 试卷
题号
一
二
三
四
五
…
合计
得分

阅卷人

得分

一、 填空题（每空1分，共20分）
1、一个完整的液压系统由以下几部分组成 动力元件 、 执行元件 、 控制元件 、 辅助元件 和传动介质。
2、液压传动主要以液体的 压力能 进行工作。对于结构及尺寸确定的液压系统，其执行元件的工作压力决定于 负载 ，执行元件的速度决定于 流量 。
3、液体的流动状态可分为： 层流 和 紊流 ，通常用 雷诺数 判定流态；
4、液体的粘度通常有三种不同的表示方法，它们是 动力粘度 、 运动粘度 和相对粘度。
5、液压泵按照结构形式可分为____齿轮泵 、叶片泵____和__柱塞泵___三种。
6、调速阀由定差____减压阀_____和____节流阀______串联而成。
7、气动三大件是指 分水滤气器 、 减压阀 和油雾器 的组合。

得分

二、选择题（每一空2分，共20分）
8

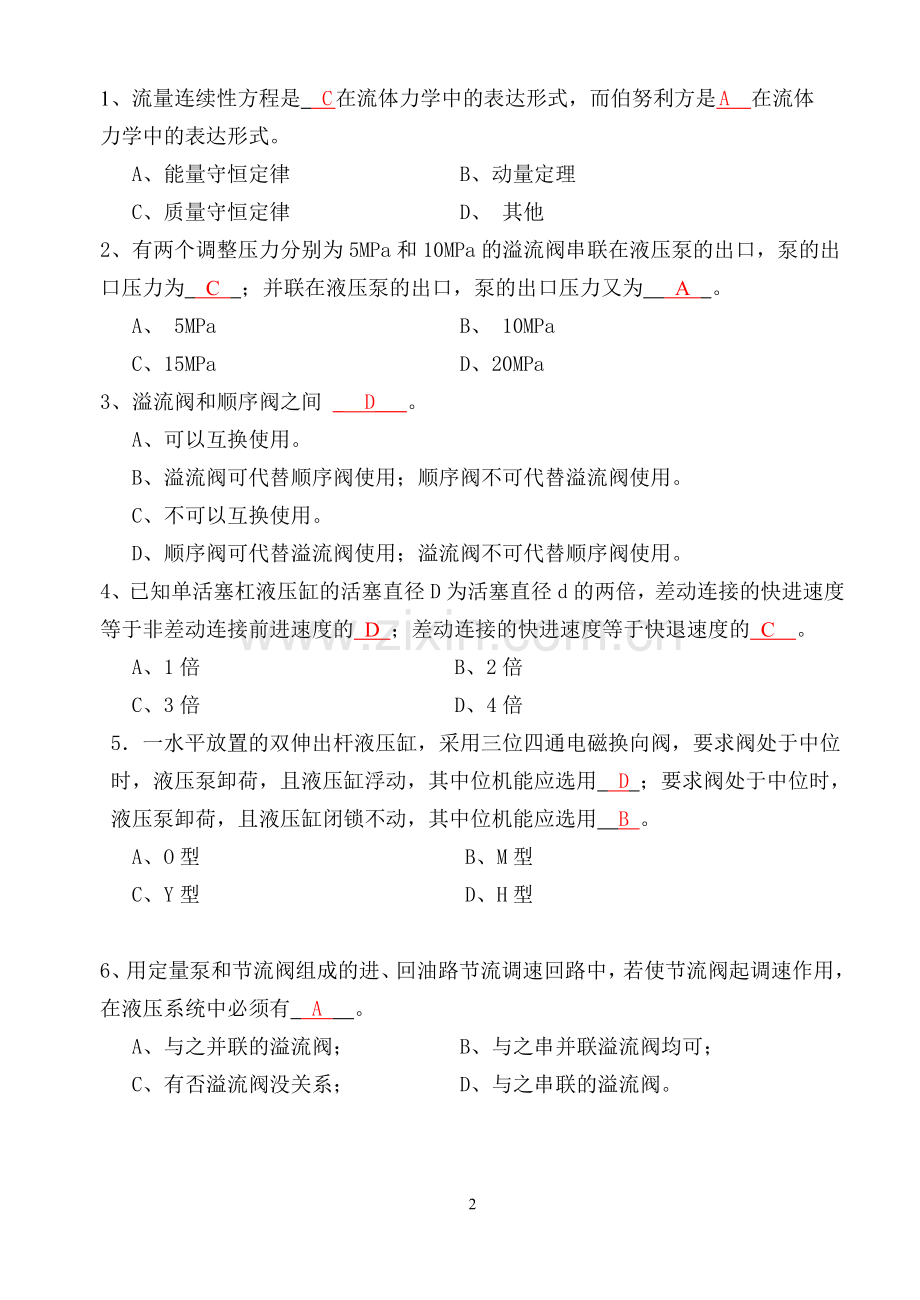

1、流量连续性方程是 C 在流体力学中的表达形式，而伯努利方是 A 在流体力学中的表达形式。
A、能量守恒定律 B、动量定理
C、质量守恒定律 D、 其他
2、有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为 C ；并联在液压泵的出口，泵的出口压力又为 A 。
A、 5MPa B、 10MPa
C、15MPa D、20MPa
3、溢流阀和顺序阀之间 _ D___。
A、可以互换使用。
B、溢流阀可代替顺序阀使用；顺序阀不可代替溢流阀使用。
C、不可以互换使用。
D、顺序阀可代替溢流阀使用；溢流阀不可代替顺序阀使用。
4、已知单活塞杠液压缸的活塞直径D为活塞直径d的两倍，差动连接的快进速度等于非差动连接前进速度的 D ；差动连接的快进速度等于快退速度的 C 。
A、1倍 B、2倍
C、3倍 D、4倍
5．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用 D ；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用 B 。
A、O型 B、M型
C、Y型 D、H型

6、用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用，在液压系统中必须有 A 。
A、与之并联的溢流阀； B、与之串并联溢流阀均可；
C、有否溢流阀没关系； D、与之串联的溢流阀。

得分

三、综合题（共20分）

1、 试比较溢流阀和减压阀的主要区别。（5分）
答：1）溢流阀阀口常闭，进出油口不通；减压阀阀口常开，进出油口相通。2）溢流阀为进口压力控制，阀口开启后保证进口压力稳定；减压阀为出口压力控制，阀口关小后保证出口压力稳定。3）溢流阀出口接油箱，先导阀弹簧腔的泄漏油经阀体内流道内泄至出口；减压阀出口压力油去工作，压力不为零，先导阀弹簧腔的泄漏油有单独的油口引回油箱。

3、图示回路中，液压缸无杆腔面积，负载，各阀的调定压力如图示，试分析确定在活塞运动时和活塞运动到终端停止时A、B两处的压力（写出分析过程）。(8分）

答：负载压力
活塞运动时，负载压力，减压阀不起减压作用，所以
终点停止时，负载压力增大，溢流阀溢流恒压，所以，减压阀阀口减小起减压作用，恒定出口压力，所以。

3、能否用两个二位三通换向阀替代一个三位四通换向阀，如果能用符号并予以说明，并说明是何种中位机能。（7分）

1YA+ 2YA- p-A,B-T
1YA- 2YA+ p-B,A-T
1YA- 2YA- p不通,B-T，A-T
能组成 Y型中位机能的三位四通阀

得分

四、回路分析题（共20分）

图示的液压系统能实现快进——工进——快退——原位停止的循环动作。填写电磁铁动作表，并说出液压元件1、2、3、4、7、8的名称和用途。说明，（1）该系统是如何实现快进的；（2）该系统是如何实现速度换接的；（3）该系统是何种调速回路；（4）液压泵是如何卸荷的。
电磁铁动作表

1YA
2YA
3YA
4YA
快进
+
+
+
－
工进
－
＋
－
－
快退
＋
－
＋
－
原位停止
－
－
－
＋

答：（1）
1、 单向定量液压泵。液压系统动力元件
2、 两位两通电磁换向阀。液压系统控制元件，改变油液的流动方向
3、 两位三通电磁换向阀。液压系统控制元件改变油液的流动方向
4、 双作用单杆液压缸。液压系统执行元件
7、 溢流阀。对系统起安全限压作用
8、 调速阀。调节执行元件的运动速度
（2）
通过电磁换向阀来实现速度换接
（3）
该系统是调速阀的进口节流调速回路
（4）
通过电磁换向阀6实现卸荷
得分

五、计算题（共20分，每题10分）

1、 如图所示，两个相同的液压缸串联起来，两缸的无杆腔和有杆腔的有效工作面积分别为A1=100 cm2， A2=80 cm2，输入的压力p1＝18Mpa，输入的流量q=16L/min，所有损失均不考虑，试求： 1）当两缸的负载相等时，可能承担的最大负载F为多少；(N) 2）当两缸的负载不相等时，计算F1 m a x和F2 m a x的数值；(N) 3）两缸的活塞运动速度各是多少?（m/min）

答：
p1A1=p2A2+F1 (5-1)
p2A1=F2 (5-2)
F1=F2 (5-3)
由公式5-1、5-2、5-3得
p2=p1A1/(A2+A1)=0.5 (MPa)
F1=F2=p2A1=5000(N)
u1=q1/A1=0.02(m/s)
u2=u1A2/A1=0.016(m/s)
(2)
由公式5-1、5-2及p2=0.5p1得
F2=p2A1=4500(N)
F1=p1A1-p2A2=5400(N)
(3)
由公式5-1、5-2及F1=0得
F2=p1A12/A2=11250(N)
2 、如图所示的液压系统，两液压缸有效面积为A1=A2=100cm2，缸I 的负载FL=35000N，缸Ⅱ运动时负载为零，不计摩擦阻力、惯性力和管路损失。溢流阀、顺序阀和减压阀的调整压力分别为4MPa，3MPa 和2MPa。求下列三种情况下A、B 和C 点的压力。
l)液压泵启动后，两换向阀处于中位时；
2)1YA 通电，液压缸I 活塞移动时及活塞运动到终点时；
3)1YA 断电，2YA 通电，液压缸II 活塞运动时及活塞杆碰到固定挡铁时。

2、
解：⑴ pC=2MPa；pB=pA=4MPa；
⑵ 缸Ⅰ活塞运动时：pC=2MPa；；pA=3.5MPa；
活塞运动到终点时：pC=2MPa； pB=pA=4MPa；
⑶ 缸Ⅱ活塞运动时：pC= pB=pA=0MPa；
活塞碰到固定挡块时：pC=2MPa；pB=pA=4MPa；
