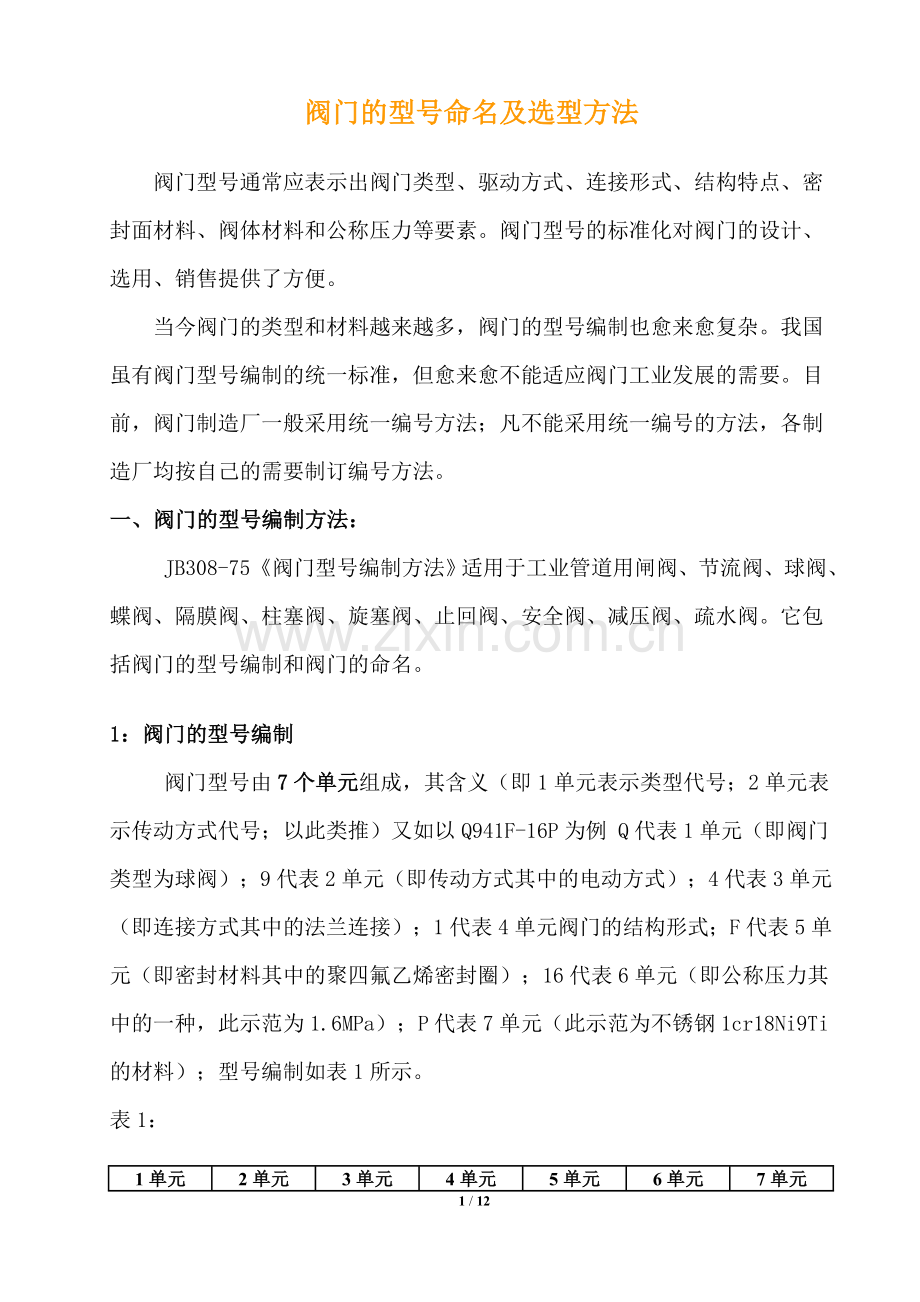

阀门的型号命名及选型方法
阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。阀门型号的标准化对阀门的设计、选用、销售提供了方便。
当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。
一、阀门的型号编制方法：
   JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。它包括阀门的型号编制和阀门的命名。
1：阀门的型号编制
   阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti的材料）；型号编制如表1所示。
表1：
1单元
2单元
3单元
4单元
5单元
6单元
7单元
表示
类型代号
传动方式
代号
连接形式
代号
结构形式
代号
阀座密封面或衬里材料代号
公称压力
代号
阀体材料
代号

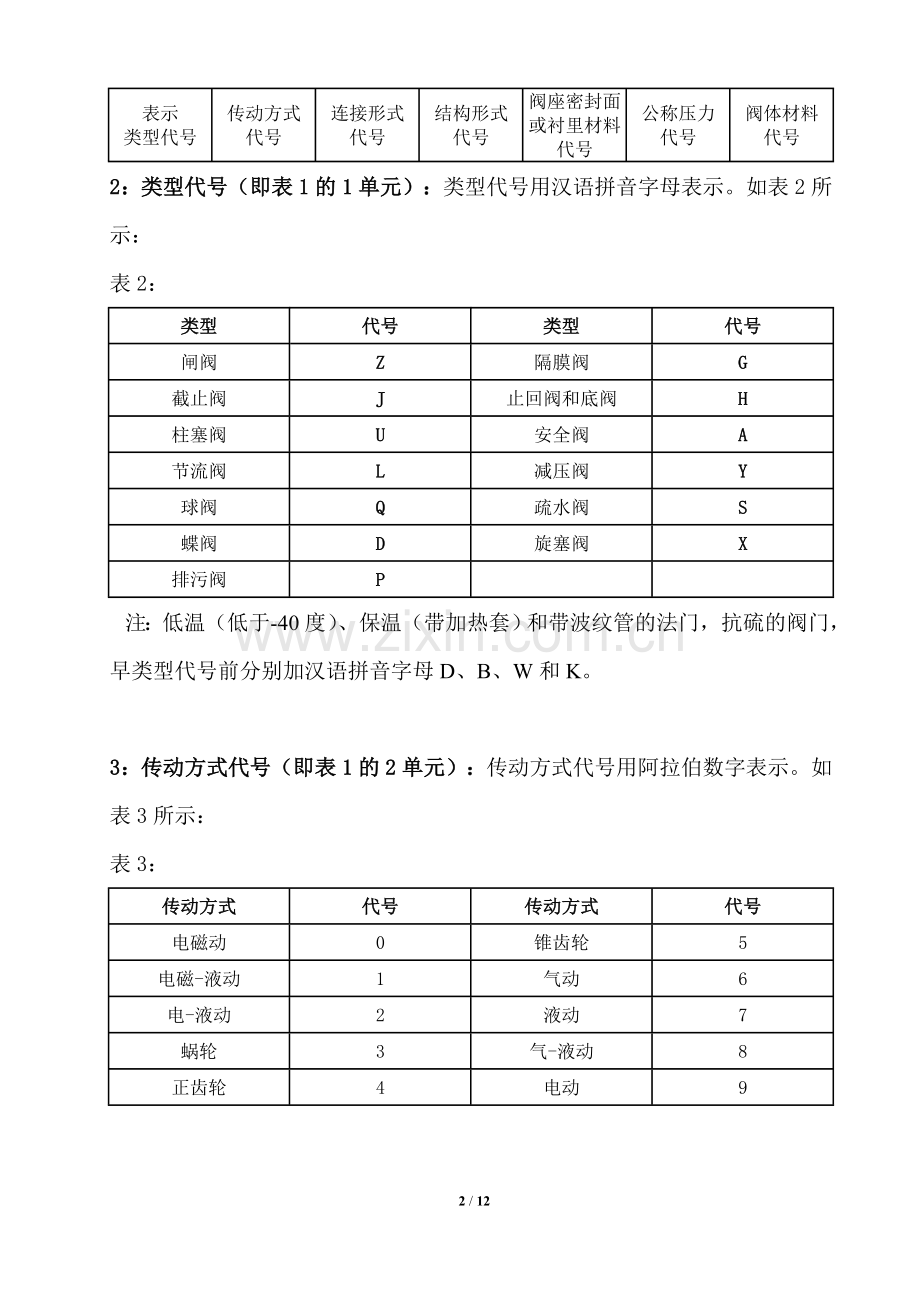

2：类型代号（即表1的1单元）：类型代号用汉语拼音字母表示。如表2所示：
表2：
类型
代号
类型
代号
闸阀
Z
隔膜阀
G
截止阀
J
止回阀和底阀
H
柱塞阀
U
安全阀
A
节流阀
L
减压阀
Y
球阀
Q
疏水阀
S
蝶阀
D
旋塞阀
X
排污阀
P

注：低温（低于-40度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼音字母D、B、W和K。

3：传动方式代号（即表1的2单元）：传动方式代号用阿拉伯数字表示。如表3所示：
表3：
传动方式
代号
传动方式
代号
电磁动
0
锥齿轮
5
电磁-液动
1
气动
6
电-液动
2
液动
7
蜗轮
3
气-液动
8
正齿轮
4
电动
9
注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
2.对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示。蜗杆-T型螺母，用3T表示。
3、代号2和代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。
4：连接形式代号（即表1的3单元）：如表4所示：
表4:
连接形式
代号

连接形式
代号
内螺纹
1
对夹
7
外螺纹
2
卡箍
8
法兰
4
卡套
9
焊接（包括对焊和承插焊）
6
两不同连接　
　3
5：结构形式代号（即表1的4单元）：结构形式代号用阿拉伯数字表示，如表5~表14所示：
表5：闸阀结构形式：
闸阀结构形式
代号
明杆
楔式
弹性闸板
0
刚
性
单闸板
1
双闸板
2
平行式
单闸板
3
双闸板
4
暗杆楔式
单闸板
5
双闸板
6
表6：截止阀、柱塞阀和节流阀结构形式代号：
截止阀、柱塞阀和节流阀结构形式
代号
直通式/针形截止阀
1/8
角式/三通式
4/3
直流式（Y型）
5
平衡
直角式
6
通式
7
表7：球阀结构形式代号：
球阀结构形式
代号
浮动
直通式
1
L型
三角式
4
T型
5
固定
直通式
7
表8：蝶阀结构形式：
蝶阀结构形式
代号

蝶阀结构形式
代号
密封型
中线式
1
非密封型
中线式
6
单偏心式
2
单偏心式
7
双偏心式
3
双偏心式
8
连杆偏心（变偏心）
4
连杆偏心（变偏心）
9

表9：隔膜阀结构形式代号：
隔膜阀结构形式
代号
屋脊式
1
截止式
3
直流板式
5
直通式
6
闸板式
7
角式Y形
8
角式T形
9

表10：旋塞阀结构形式代号：
旋塞阀结构形式
代号
填料
L形
2
直通式
3
T型三通式
4
四通式
5
油封

L形
6
直通
7
T型三通式
8
静配
直通
9
T型三通式
0
表11：止回阀和底阀结构形式代号：
止回阀和底阀结构形式
代号
升降
直通式
1
立升
2
角式
3
旋启

单瓣式
4
多瓣式
5
双瓣式
6
回转蝶形止回式
8
截止止回式
9
表12：安全阀结构形式代号：
安全阀结构形式
代号
弹簧
封闭
带散热片
全启式
0
微启式
1
全启式
2
带扳手
全启式
4
不封闭
双弹簧微启式
3
微启式
7
全启式
8

带控制机构
全启式
6
脉冲式/杠杆式
9/5
表13：减压阀结构形式代号：
表14：蒸汽疏水阀结构形式代号：
蒸汽疏水阀结构形式
代号
浮球式/浮桶式
1/3
钟形浮子式
5
双金属片式
7
脉冲式
8
热动力式
9

减压阀结构形式
代号
薄膜式
1
弹簧薄膜式
2
活塞式
3
波纹管式
4
杠杆式
5
6：阀座密封面或衬里材料代号（即表1的5单元）：阀座密封面或衬里材料代号用汉语拼音字母表示，如表15所示：
表15：
阀座密封面
或衬里材料
代号
阀座密封面
或衬里材料
代号
铜合金
T
硬质合金
Y
橡胶
X
衬胶
J
尼龙塑料
N
衬铅
Q
氟塑料
F
搪瓷
C
锡金轴承合金
（巴氏合金）
B
渗硼钢
P
合金钢
H
石墨
SM
渗氮钢
D

注：由阀体直接加工密封面材料用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号（隔膜阀除外）。
7：公称压力代号（即表1的6单元）：公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。用于电站工业的阀门，当介质最高温度超过530'C时，其数值是以兆帕（MPa）为单位的工作压力值的10倍。
8：阀体材料代号（即表1的7单元）：阀体材料代号用汉语拼音字母表示，如表16所示：
PN小于1.6MPa的铸铁和PN大于2.5MPa的碳素钢阀体省略本代号。
表16：阀体材料代号:
阀体材料
代号
阀体材料
代号
灰铸铁
Z
1Cr5Mo、ZG1Cr5Mo
I
可锻铸铁
K
1Cr18Ni9Ti、ZG1Cr18Ni9Ti
P
球墨铸铁
Q
1Cr18Ni12Mo2Ti、ZG1Cr18Ni12MoTi
R
铜及铜合金
T
12CrMoV
V
碳钢
C
ZG12CrMoV
V
阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略：
(1)连接形式中：“法兰”。
(2)结构形式中：
a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；
b：截止阀和节流阀的“直通式”；
c：球阀的“浮动”和“直通式”；
d：蝶阀的“垂直板式”；
e：隔膜阀的“屋脊式”；
f：旋塞阀的“填料”和“直通式”；
g：止回阀的“直通式”和“单瓣式”；
h：安全阀的“不封闭”。
（3）阀座密封面材料中的材料名称。
阀门型号和名称编制方法示例
例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：
Z942W-1   直动楔式双闸板闸阀
例2：手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀：
Q21F-40P   外螺纹球阀
例3：气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：
G6k41J-6   气动常开式衬胶隔膜阀
例4：液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5   液动碟阀
例5：电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540'C下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170    电动焊接截止阀
真空阀门型号编制方法
JB1633-75《真空阀门型号编制方法》标准，适用于超高真空阀、高真空阀、低真空阀等。
真空阀门型号由基本型号和辅助型号两部分组成，中间用短横线隔开，如下图所示：
基本型号
辅助型号
1
2
3
4
5
6
使用范围代号
阀板结构型式或产品职能类别代号
驱动方式代号
通道形式代号
性能参数代号
设计程序代号
<>1:使用范围代号--用汉语拼音第一个字母印刷体大写字母表示，按下表的规定：
代号
使用范围
C
超真空阀
G
高真空
D
低真空
<>2:阀板结构型式或产品智能代号--用汉语拼音第一或第二个字母印刷体大写字母表示，按下表的规定：
代号
阀板结构型式或产品智能类别
D
档板
C
插板
F
翻板
M
隔膜型
I
蝶型
Z
锥型
W
微调阀
Q
充气阀
<>3:驱动方式代号--用汉语拼音第一个字母印刷体大写表示，按下表的规定。手动方式省略本代号。
代号
驱动方式代号
D
电动
C
磁动
Q
气动
Y
液动
<>4:通道型式代号--用汉语拼音第一个字母印刷体大写字母表示，按下表的规定。
代号
产品的通道形式
S
三通式
J
直角式
<>5:性能参数代号--用阿拉伯数字表示公称通径，单位为毫米(mm)。对于带充气的阀门，则在性能参数加印刷体大写字母Q。
<>6:设计序号代号--从第二次设计起汉语拼音印刷体大写字母顺序表示。
真空阀门型号编制示例
例1：气动、档板、高真空阀门、直角式、公称通径300mm：GDQ-J300
例2：磁动、档板、低真空阀门、直角式、带充气、公称通径50mm：DDC-JQ50
例3：手动、蝶型、高真空阀门、公称通径50mm：GI-50
例4：微调、低真空阀、最大公称通径2mm、第二次设计：DW-2A
例5：手动、档板、超高真空阀门、直角式、公称通径25mm：CD-J25
例6：液动、档板、超高真空阀门、公称通径300mm：CDY-300
例7：液动、插板、超高真空阀门、公称通径100mm：CCQ-100
