砖混结构计算书.doc

住宅楼计算书
一、 概述
本工程为住宅楼。根据国家规范及使用要求，该建筑物为砖混结构，地上六层、地下室一层。地下室高度为2.4m，楼层层高3.0m，室内外高差0.9m。
本工程设计使用年限50年，建筑结构安全等级二级，要求施工质量控制等级为B级。抗震设防烈度为六度,设计基本地震加速度为0.1g，设计地震分组为第一组,抗震类别为丙类。场地类别Ⅲ类，标准冻结深度0.6m。该区基本风压0.35KN/m2, 基本雪压0.3KN/m2。
二、设计依据及计算项目
1、《建筑结构荷载规范》GB50009-2001
《砌体结构设计规范》GB50003-2001
《混凝土结构设计规范》GB50010-2002
《建筑地基基础设计规范》GB50007-2002
《建筑抗震设计规范》GB50011-2001
《多孔砖砌体结构技术规范》JGJ137-2001
《建筑地基处理技术规范》GB50007-2002
2、辅助设计软件
PKPM(2003版本)
3、设计计算项目
砌体承压计算；钢筋砼梁、板、基础的强度设计及局部构件挠度、裂缝验算；抗震验算等。
三、荷载选取及组合
（一）、本结构计算属刚性方案，并符合相应规定，风荷载不予考虑。按相应规定雪荷载不予组合。
楼面活荷载标准值为2.0KN/m2，卫生间活荷载标准值为2.0KN/m2， 阳台活荷载标准值为2.5KN/m2，楼梯间活荷载标准值为2.0KN/m2；屋面为不上人屋面，活荷载标准值为0.5KN/m2；雨蓬、挑檐端部检修集中荷载1.0KN。
（二）、荷载统计:
1.楼面(98J1楼12改)：
恒荷载标准值
铺地砖楼面做法：
地砖面层： 19.8x0.01=0.2
水泥砂浆: 20x0.02=0.4

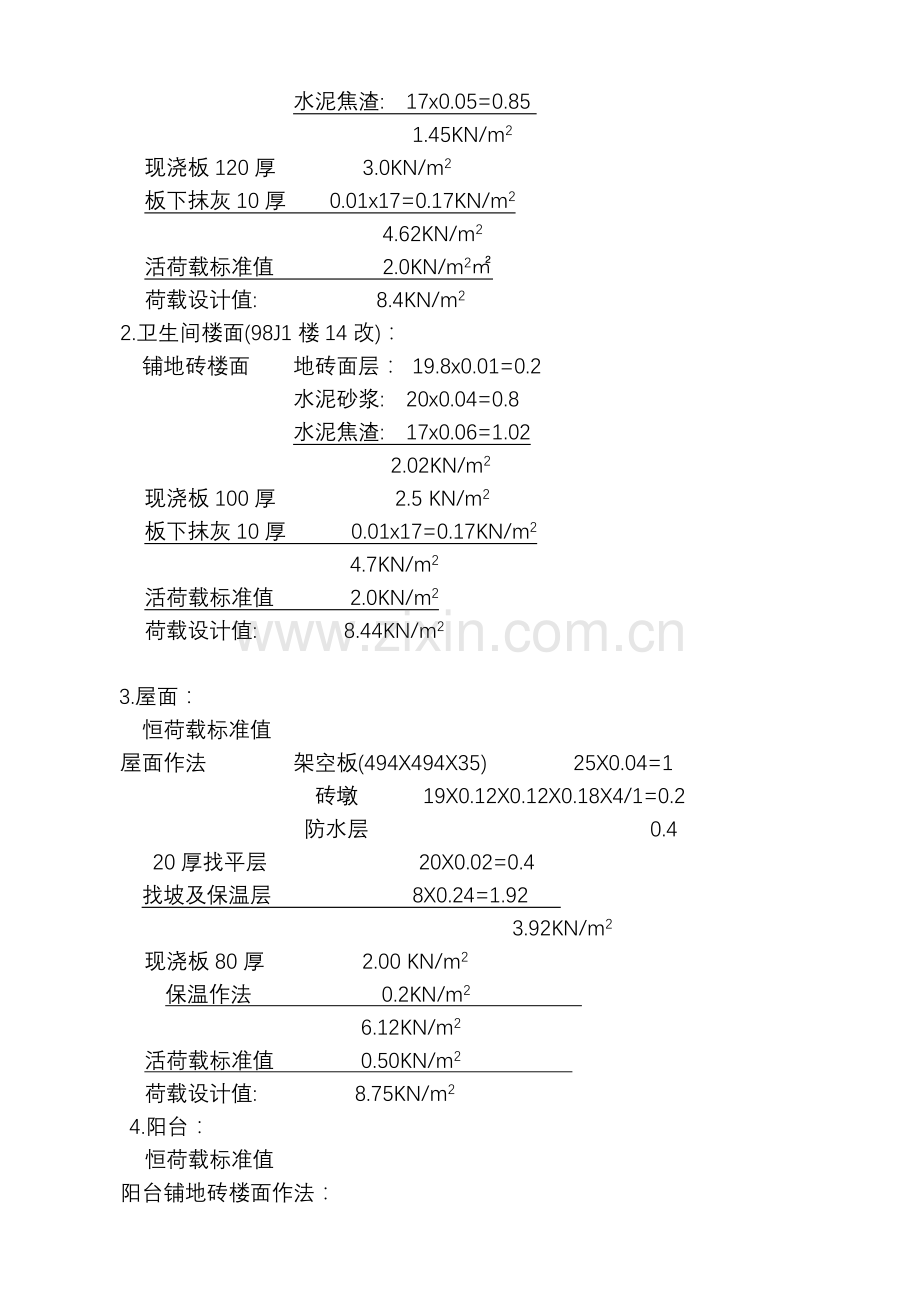

水泥焦渣: 17x0.05=0.85
1.45KN/m2
现浇板120厚 3.0KN/m2
板下抹灰10厚 0.01x17=0.17KN/m2
4.62KN/m2
活荷载标准值 2.0KN/m2㎡
荷载设计值: 8.4KN/m2
2.卫生间楼面(98J1楼14改)：
铺地砖楼面 地砖面层： 19.8x0.01=0.2
水泥砂浆: 20x0.04=0.8
水泥焦渣: 17x0.06=1.02
2.02KN/m2
现浇板100厚 2.5 KN/m2
板下抹灰10厚 0.01x17=0.17KN/m2
4.7KN/m2
活荷载标准值 2.0KN/m2
荷载设计值: 8.44KN/m2

3.屋面：
恒荷载标准值
屋面作法 架空板(494X494X35) 25X0.04=1
砖墩 19X0.12X0.12X0.18X4/1=0.2
防水层 0.4
20厚找平层 20X0.02=0.4
找坡及保温层 8X0.24=1.92
3.92KN/m2
现浇板80厚 2.00 KN/m2
保温作法 0.2KN/m2
6.12KN/m2
活荷载标准值 0.50KN/m2
荷载设计值: 8.75KN/m2
4.阳台：
恒荷载标准值
阳台铺地砖楼面作法：
地砖面层： 19.8x0.01=0.2
水泥砂浆: 20x0.02=0.4
水泥焦渣: 17x0.03=0.51
1.11KN/m2
现浇板80厚 2.0KN/m2
板下抹灰10厚 0.01x17=0.17KN/m2
3.28N/m2
活荷载标准值 2.5KN/m2
荷载设计值: 7.44KN/m2
四、构件计算:
（一）、梁计算:
L1: bxh=120x300
q=7.84x1.98x2+0.12x0.3x25x1.2+2.86x2.5x1.2=41KN/m
M1=41x1.82/8=17KN-m As=243mm2 选用2Ф18
V=41x1.8/2=37KN 选用φ6@150
L2: bxh=200x300
q=8.44x2.4/2+7.78x2.1/2+0.2x0.3x25x1.2+2.86x2.8x1.2=30KN/m
p=2.86x2.8x2.4x1.2/2=12KN
M1=30x3.052/8+12x3.05/4=44KN-m As=698mm2 选用3Ф18
V=30x3.05/2+12/2=52KN 选用φ8@150
L3: bxh=240x300
q=7.78x1.8/4+8.4x3.5/2+0.24x0.3x25x1.2=21KN/m M1=21x1.82/8=8.5KN-m As=109mm2 选用3Ф14
(地下室:370x220, As=158mm2 选用3Ф14)
V=21x1.8/2=19KN 选用φ6@150
L4: bxh=240x320
q=7.78x2.95/4+8.62x5.1/3+0.24x0.32x25x1.2=23KN/m M1=23x2.952/8=25KN-m As=312mm2 选用3Ф18
V=23x2.95/2=34KN 选用φ8@150
（二）、楼梯计算:
9x280+280=2800 10x175=1750 tga=1750/2520=0.69 cosa=0.82
恒载：踏步自重：1/2x0.28x0.175/0.28x25=2.2KN/m2
斜板自重：0.1/0.82x25=3.05 KN/m2
抹面：(0.28+0.175)/0.28x0.02x25=0.81 KN/m2
抹灰：20x0.02/0.82=0.48 KN/m2
总计： 6.54 KN/m2
活载： 3.5 KN/m2
合计： 12.75KN/m2
M=12.75x2.82/10=10KN-m 板厚100,As=643mm2 选用ф10@110
TLA:q=12.75x2.8/2+8x1+0.24x0.3x25x1.2=28KN/m bxh=240x300
M=28x2.62/8=23.7KN-m As=310mm2 选用3Ф16
V=28x2.6/2=36.4KN 选用φ8@150
（三）、砖混基础计算:
地质报告采用采用夯实水泥土桩进行地基处理,要求处理后fak>160Kpa
基础埋置深度:1.0米,基底座于第②层粉质粘土层上.
地基承载力修正值：160+1.0x18x(1.0-0.5)=169Kpa
从地质报告分析，持力层之下无软弱下卧层.
考虑基础纵横交叉处基底面积重迭，基础宽度适当放大.
基础荷载见附页.
1轴荷载:
Q=273KN/m
B=273/(169-20x1.75)=2.04m 取B=2.4m.
F=273/2.4=114kpa
l0=(2.4-0.36)/2=1.02m Fl02/2=114x1.022/2=59KN.m
基础高度450mm, As=536mm2 选用Ф12@150.
2轴荷载:
Q=309KN/m
B=309/(169-20x1.0)=2.07m 取B=2.7m
F=309/2.7=126.3kpa
l0=(2.8-0.36)/2=1.22m Fl02/2=126.3x1.222/2=94KN.m
基础高度450mm, As=850mm2 选用Ф12@120.
3轴荷载:
Q=332 KN/m
B=332/(169-20x1.0)=2.23m 取B=2.6m
F=332/2.6=123kpa
l0=(2.6-0.36)/2=1.12m Fl02/2=123x1.122/2=78KN.m
基础高度450mm, As=617mm2 选用Ф12@140.
4轴荷载:
Q=362KN/m
B=362/(169-20x1.0)=2.43m 取B=3m
F=387/3=129kpa
l0=(3-0.36)/2=1.32m Fl02/2=129x1.322/2=112KN.m
基础高度450mm, As=1015mm2 选用Ф14@130.
7.8轴荷载:
Q=291 KN/m
B=291/(169-20x1.0)=1.95m 取B=2.4m
F=294/2.4=123kpa
l0=(2.4-0.36)/2=1.02m Fl02/2=123x1.022/2=64KN.m
基础高度450mm, As=504mm2 选用Ф12@150.
9轴荷载:
Q=(332+382)/2=357KN/m
B=357/(169-20x1.0)=2.4m 取B=2.9m
F=367/2.9=126.6kpa
l0=(2.9-0.36)/2=1.27m Fl02/2=126.6x1.272/2=110KN.m
基础高度450mm, As=853mm2 选用Ф12@120.
10轴荷载:
Q=359 KN/m
B=359/(169-20x1.0)=2.41m 取B=2.7m
F=342/2.7=126.7kpa
l0=(2.7-0.36)/2=1.17m Fl02/2=126.7x1.172/2=87KN.m
基础高度450mm, As=722mm2 选用Ф12@120.
11轴荷载:
Q=377 KN/m
B=377/(169-20x1.0)=2.53m 取B=3m
F=377/3=125kpa
l0=(3-0.36)/2=1.32m Fl02/2=132x1.322/2=115KN.m
基础高度450mm, As=1039mm2 选用Ф14@120.
A轴荷载:
Q=339 KN/m
B=339/(169-20x1.75)=2.53m 取B=2.9m
F=352/2.9=122kpa
l0=(2.9-0.36)/2=1.27m Fl02/2=122x1.272/2=98KN.m
基础高度450mm, As=779mm2 选用Ф14@130.
B.C轴荷载:
Q=270KN/m
B=270/(169-20x1.0)=1.81m 取B=2.1m
F=260/2.1=124kpa
l0=(2.1-0.36)/2=0.87m Fl02/2=124x0.872/2=47KN.m
基础高度450mm, As=369mm2 选用Ф12@180.
D.E轴荷载:
Q=276 KN/m
B=276/(169-20x1.75)=2.06m 取B=2.4m
F=273/2.4=114kpa
l0=(2.4-0.36)/2=1.02m Fl02/2=114x1.022/2=59KN.m
基础高度450mm, As=536mm2 选用Ф12@150.
E轴外侧240墙荷载:
Q=233 KN/m
B=233/(169-20x2.5)=1.96m 取B=2.2m
F=266/2.2=121kpa
l0=(2.2-0.24)/2=0.98m Fl02/2=121x0.982/2=58KN.m
基础高度450mm, As=456mm2 选用Ф12@150.
B,1/B联合基础:
B=2.1x2=4.2
F=(245x2)/4.2=116.7kpa
l0=1.2-0.18=1.02m
M1=Fl02/2=116.7x1.022/2=61KN.m
基础高度450mm, As=548mm2 选用Ф12@150.
M2=FL2/8=116.7x1.82/8=47KN.m
基础高度450mm, As=427mm2 选用Ф12@150.
（四）、楼板配筋计算、裂缝验算，砌体抗震验算、受压验算见附页。
