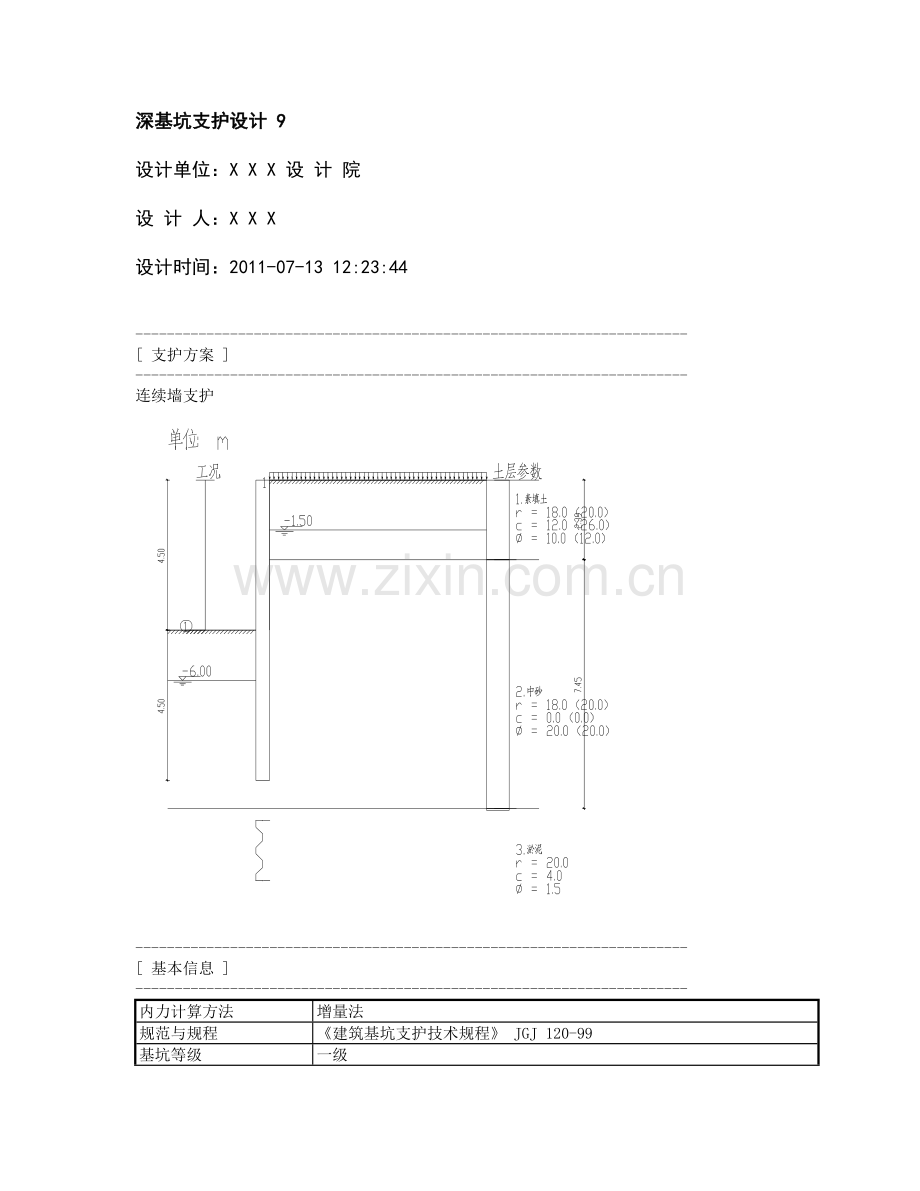

深基坑支护设计 9

设计单位：X X X 设 计 院

设 计 人：X X X

设计时间：2011-07-13 12:23:44

----------------------------------------------------------------------
[ 支护方案 ]
----------------------------------------------------------------------
连续墙支护

----------------------------------------------------------------------
[ 基本信息 ]
----------------------------------------------------------------------
内力计算方法
增量法
规范与规程
《建筑基坑支护技术规程》 JGJ 120-99

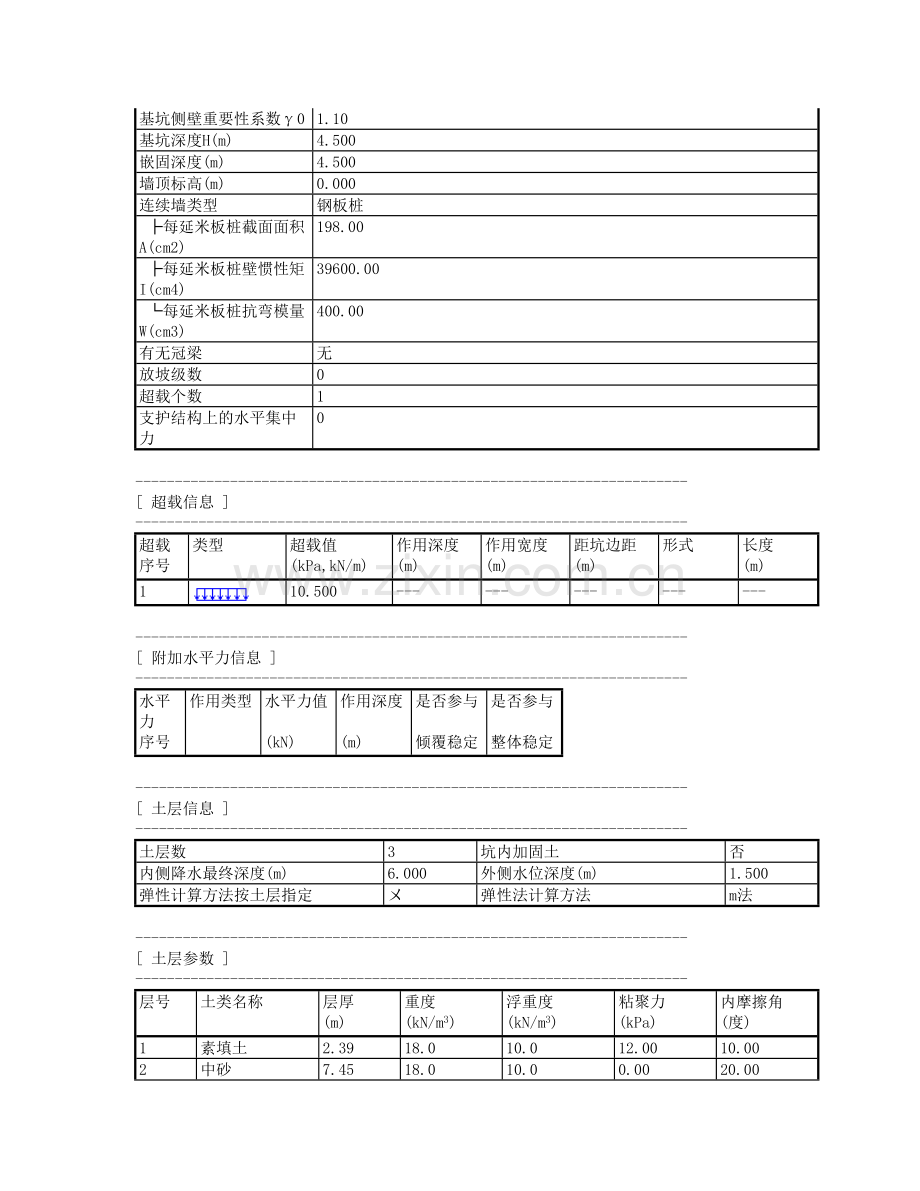

基坑等级
一级
基坑侧壁重要性系数γ0
1.10
基坑深度H(m)
4.500
嵌固深度(m)
4.500
墙顶标高(m)
0.000
连续墙类型
钢板桩
├每延米板桩截面面积A(cm2)
198.00
├每延米板桩壁惯性矩I(cm4)
39600.00
└每延米板桩抗弯模量W(cm3)
400.00
有无冠梁
无
放坡级数
0
超载个数
1
支护结构上的水平集中力
0

----------------------------------------------------------------------
[ 超载信息 ]
----------------------------------------------------------------------
超载
类型
超载值
作用深度
作用宽度
距坑边距
形式
长度
序号

(kPa,kN/m)
(m)
(m)
(m)

(m)
1

10.500
---
---
---
---
---

----------------------------------------------------------------------
[ 附加水平力信息 ]
----------------------------------------------------------------------
水平力
作用类型
水平力值
作用深度
是否参与
是否参与
序号

(kN)
(m)
倾覆稳定
整体稳定

----------------------------------------------------------------------
[ 土层信息 ]
----------------------------------------------------------------------
土层数
3
坑内加固土
否
内侧降水最终深度(m)
6.000
外侧水位深度(m)
1.500
弹性计算方法按土层指定
ㄨ
弹性法计算方法
m法

----------------------------------------------------------------------
[ 土层参数 ]
----------------------------------------------------------------------
层号
土类名称
层厚
重度
浮重度
粘聚力
内摩擦角

(m)
(kN/m3)
(kN/m3)
(kPa)
(度)
1
素填土
2.39
18.0
10.0
12.00
10.00
2
中砂
7.45
18.0
10.0
0.00
20.00
3
淤泥
1.10
16.0
10.0
---
---

层号
与锚固体摩
粘聚力
内摩擦角
水土
计算方法
m,c,K值
抗剪强度

擦阻力(kPa)
水下(kPa)
水下(度)

(kPa)
1
16.0
26.00
12.00
合算
m法
2.20
---
2
54.0
0.00
20.00
合算
m法
6.00
---
3
10.0
4.00
1.50
合算
m法
0.29
---

----------------------------------------------------------------------
[ 土压力模型及系数调整 ]
----------------------------------------------------------------------
弹性法土压力模型: 经典法土压力模型:

层号
土类名称
水土
水压力
主动土压力
被动土压力
被动土压力

调整系数
调整系数
调整系数
最大值(kPa)
1
素填土
合算
1.000
1.000
1.000
10000.000
2
中砂
合算
1.000
1.000
1.000
10000.000
3
淤泥
合算
1.000
1.000
1.000
10000.000

----------------------------------------------------------------------
[ 工况信息 ]
----------------------------------------------------------------------

工况
工况
深度
支锚
号
类型
(m)
道号
1
开挖
4.500
---

----------------------------------------------------------------------
[ 设计结果 ]
----------------------------------------------------------------------

----------------------------------------------------------------------
[ 结构计算 ]
----------------------------------------------------------------------
各工况：

内力位移包络图：

地表沉降图：

----------------------------------------------------------------------
[ 整体稳定验算 ]
----------------------------------------------------------------------

计算方法：瑞典条分法
应力状态：总应力法
条分法中的土条宽度: 0.40m

滑裂面数据
整体稳定安全系数 Ks = 0.866
圆弧半径(m) R = 10.366
圆心坐标X(m) X = -6.709
圆心坐标Y(m) Y = 2.205

----------------------------------------------------------------------
[ 抗倾覆稳定性验算 ]
----------------------------------------------------------------------
抗倾覆安全系数:

Mp——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力
决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。
Ma——主动土压力对桩底的倾覆弯矩。

注意：锚固力计算依据锚杆实际锚固长度计算。
工况1：

Ks = 0.620 < 1.200, 不满足规范要求!
----------------------------------------------

----------------------------------------------------------------------
[ 抗隆起验算 ]
----------------------------------------------------------------------

Prandtl(普朗德尔)公式(Ks >= 1.1～1.2)，注：安全系数取自《建筑基坑工程技术规范》YB 9258-97(冶金部):

Ks = 1.194 >= 1.1, 满足规范要求。

Terzaghi(太沙基)公式(Ks >= 1.15～1.25)，注：安全系数取自《建筑基坑工程技术规范》YB 9258-97(冶金部):

Ks = 1.303 >= 1.15, 满足规范要求。

----------------------------------------------------------------------
[ 抗管涌验算 ]
----------------------------------------------------------------------

抗管涌稳定安全系数(K >= 1.5):

式中 γ0———侧壁重要性系数;
γ'———土的有效重度(kN/m3);
γw———地下水重度(kN/m3);
h'———地下水位至基坑底的距离(m);
D———桩(墙)入土深度(m);

K = 4.606 >= 1.5, 满足规范要求。

----------------------------------------------------------------------
[ 承压水验算 ]
----------------------------------------------------------------------

式中 Pcz———基坑开挖面以下至承压水层顶板间覆盖土的自重压力(kN/m2);
Pwy———承压水层的水头压力(kN/m2);
Ky———抗承压水头的稳定性安全系数，取1.5。

Ky = 37.00/30.00 = 1.23 >= 1.05
基坑底部土抗承压水头稳定!

----------------------------------------------------------------------
[ 嵌固深度计算 ]
----------------------------------------------------------------------
嵌固深度计算参数：
嵌固深度系数
1.200
抗渗嵌固系数
1.200

嵌固深度计算过程：
按《建筑基坑支护技术规程》 JGJ 120-99悬臂式支护结构计算嵌固深度hd值，规范公式如下
hp∑Epj - βγ0ha∑Eai>=0
β = 1.200 ， γ0 = 1.100
hp = 3.817m，∑Epj = 1090.956 kPa
ha = 4.728m，∑Eai = 667.274 kPa
得到hd = 9.250m，hd采用值为：4.500m
