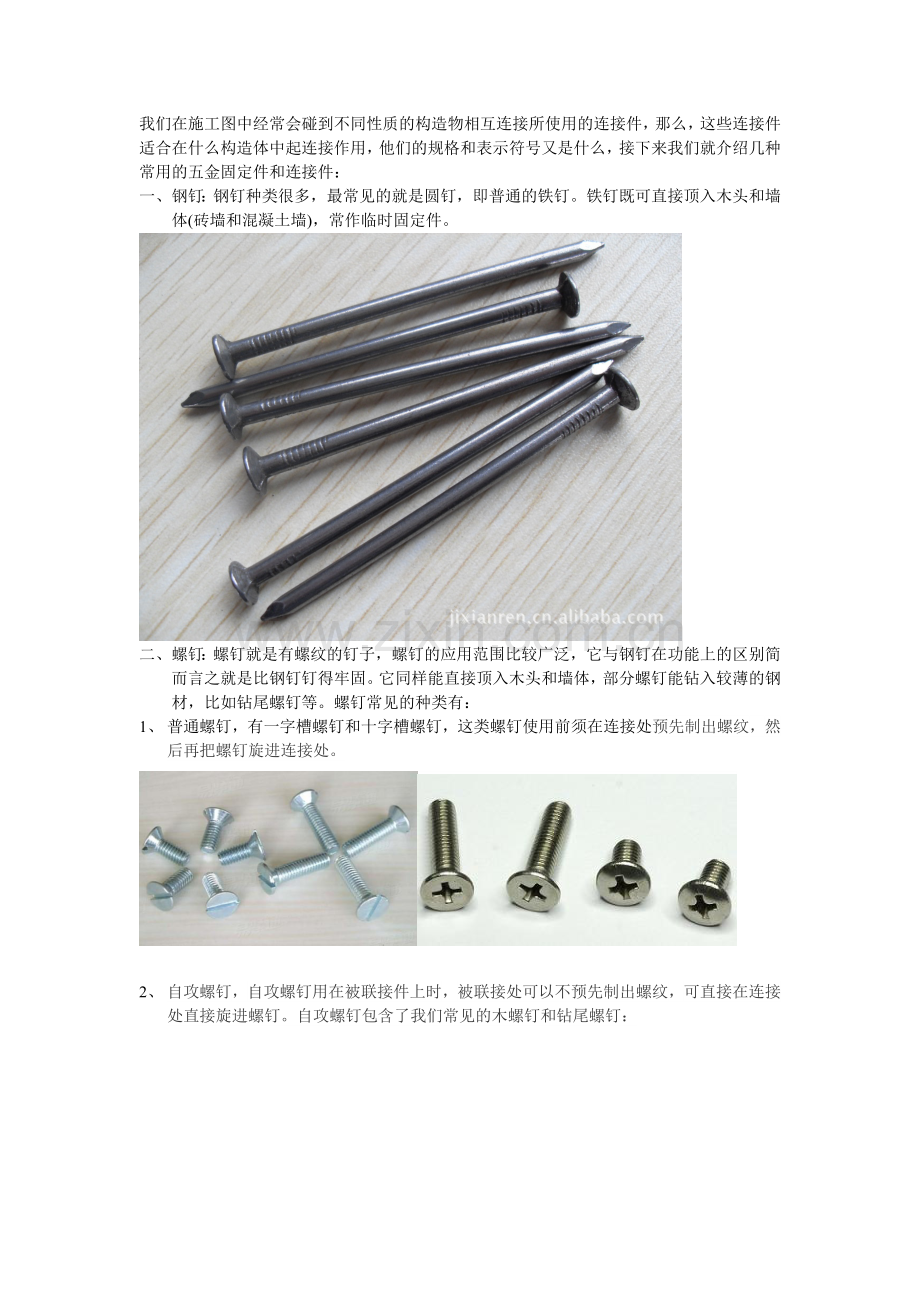

我们在施工图中经常会碰到不同性质的构造物相互连接所使用的连接件，那么，这些连接件适合在什么构造体中起连接作用，他们的规格和表示符号又是什么，接下来我们就介绍几种常用的五金固定件和连接件：
一、 钢钉：钢钉种类很多，最常见的就是圆钉，即普通的铁钉。铁钉既可直接顶入木头和墙体(砖墙和混凝土墙)，常作临时固定件。

二、 螺钉：螺钉就是有螺纹的钉子，螺钉的应用范围比较广泛，它与钢钉在功能上的区别简而言之就是比钢钉钉得牢固。它同样能直接顶入木头和墙体，部分螺钉能钻入较薄的钢材，比如钻尾螺钉等。螺钉常见的种类有：
1、 普通螺钉，有一字槽螺钉和十字槽螺钉，这类螺钉使用前须在连接处预先制出螺纹，然后再把螺钉旋进连接处。

2、 自攻螺钉，自攻螺钉用在被联接件上时，被联接处可以不预先制出螺纹，可直接在连接处直接旋进螺钉。自攻螺钉包含了我们常见的木螺钉和钻尾螺钉：

木螺钉，这是一种专门针对木头而设计的钉子，进入木头后，会非常牢固的嵌入其中。如果木头没有朽坏，是不可能拔出来的，即使强行拔出来也会把附近的木头给带出来。还有一点要注意的，木螺丝一定要用螺丝刀旋进去，千万不要用榔头敲进去，会把周围的木头损坏。
三、 螺栓：机械零件，配用螺母的圆柱形带螺纹的紧固件。由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。 这种连接形式称螺栓连接。如把螺母从螺栓上旋下，又可以使这两个零件分开，故螺栓连接是属于可拆卸连接。螺栓的种类：

螺栓的表示为：M直径×长度，即M10×30是指直径为10mm，长度为30mm的螺栓
四、 膨胀螺栓：是将管路支/吊/托架或设备固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。

使用时，须先用冲击电钻（锤）在固定体上钻出相应尺寸的孔，再把螺栓、胀管装入孔中，旋紧螺母即可使螺栓、胀管、安装件与固定体之间胀紧成为一体。
拧紧以后会膨胀的，螺栓尾部有一个大头，螺栓外面套一个比螺栓直径稍大的圆管子，尾部那部分有几道开口，当螺栓拧紧以后，大头的尾部就被带到开口的管子里面，把管子冲大，达到膨胀的目的，进而把螺栓固定在地面或墙壁上，达到生根的目的。

正确安装在混泥土中的一颗M6/8/10/12的内膨胀螺栓后，它的最理想最大静止受力分别是120/170/320/510公斤。
膨胀螺栓有国家标准，以下是规格表：
膨胀螺栓受力性能（一） 表48
螺栓规格
（毫米）
螺孔尺寸（毫米）
受力性能（公斤）
直径
深度
允许拉力
允许剪力
M6
M8
M10
M12
M16
10．5
12．5
14．5
19
23
40
50
60
75
100
240
440
700
1030
1940
180
330
520
740
1440
膨胀螺栓受力性能（二） 表49

螺栓规格
（毫米）

埋深
（毫米）
不同基(砌)体时的受力性能(公斤)
锚固在75#砖砌体上
锚固在150#砖砌体上
拉力
剪力
拉力
剪力
允许值
极限值
允许值
极限值
允许值
极限值
允许值
极限值
M6×35
M8×70
M10×85
M12×105
M14×140
35
45
55
65
90
100
225
390
440
500
305
675
1175
1325
1500
70
105
165
245
460
200
319
500
734
1380
245
540
940
1060
1250
610
1350
2350
2650
3100
80
150
235
345
650
200
375
588
863
1625

注：螺丝泛指螺钉和螺栓，常用于口头用语。
五、角钢
角钢俗称角铁、是两边互相垂直成角形的长条钢材。有等边角钢和不等边角钢之分。等边角钢的 两个边宽相等。其规格以边宽×边宽×边厚的毫米数表示。如“∠30×30×3”，即表示边宽为 30毫米、边厚为3毫米的等边角钢。也可用型号表示，型号是边宽的厘米数，如∠3#。
角钢连接件既可连接木构物，也可连接钢构物，也可连接不同性质的构筑物，连接的稳定性较好，在施工图中较为常用。
