浆砌块(料)石挡土墙.doc

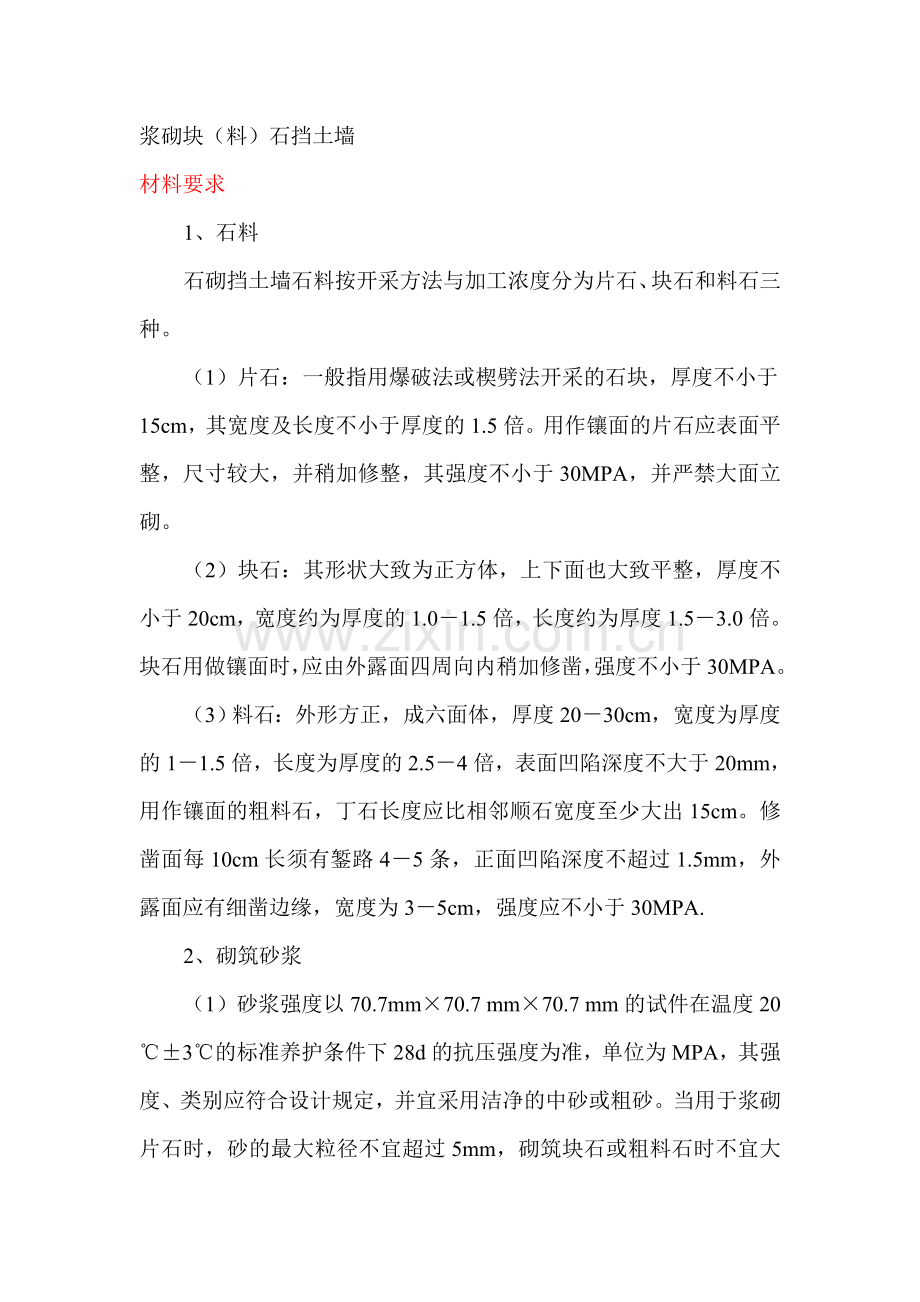

浆砌块（料）石挡土墙
材料要求
1、石料
石砌挡土墙石料按开采方法与加工浓度分为片石、块石和料石三种。
（1）片石：一般指用爆破法或楔劈法开采的石块，厚度不小于15cm，其宽度及长度不小于厚度的1.5倍。用作镶面的片石应表面平整，尺寸较大，并稍加修整，其强度不小于30MPA，并严禁大面立砌。
（2）块石：其形状大致为正方体，上下面也大致平整，厚度不小于20cm，宽度约为厚度的1.0－1.5倍，长度约为厚度1.5－3.0倍。块石用做镶面时，应由外露面四周向内稍加修凿，强度不小于30MPA。
（3）料石：外形方正，成六面体，厚度20－30cm，宽度为厚度的1－1.5倍，长度为厚度的2.5－4倍，表面凹陷深度不大于20mm，用作镶面的粗料石，丁石长度应比相邻顺石宽度至少大出15cm。修凿面每10cm长须有錾路4－5条，正面凹陷深度不超过1.5mm，外露面应有细凿边缘，宽度为3－5cm，强度应不小于30MPA.
2、砌筑砂浆

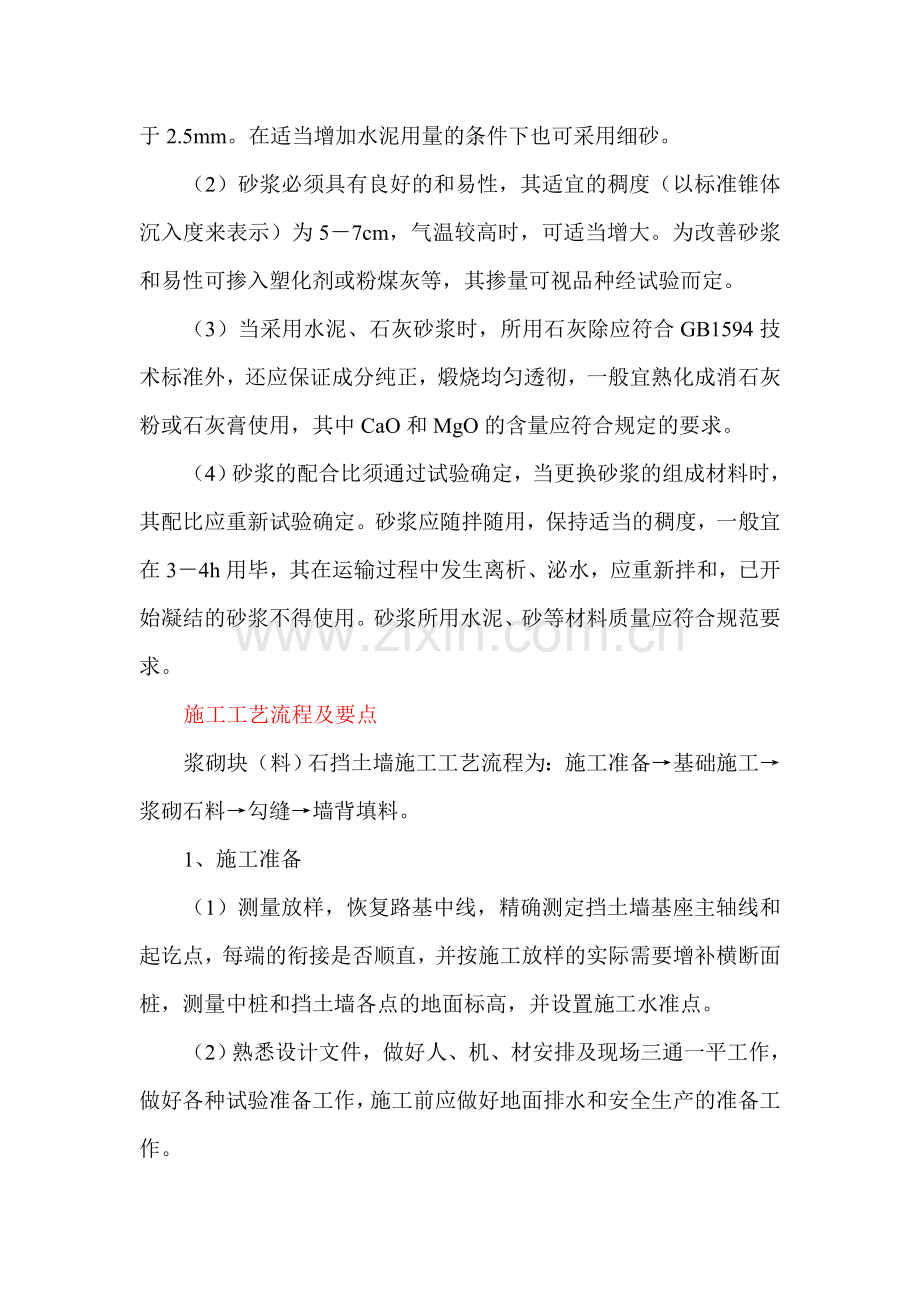

（1）砂浆强度以70.7mm×70.7 mm×70.7 mm的试件在温度20℃±3℃的标准养护条件下28d的抗压强度为准，单位为MPA，其强度、类别应符合设计规定，并宜采用洁净的中砂或粗砂。当用于浆砌片石时，砂的最大粒径不宜超过5mm，砌筑块石或粗料石时不宜大于2.5mm。在适当增加水泥用量的条件下也可采用细砂。
（2）砂浆必须具有良好的和易性，其适宜的稠度（以标准锥体沉入度来表示）为5－7cm，气温较高时，可适当增大。为改善砂浆和易性可掺入塑化剂或粉煤灰等，其掺量可视品种经试验而定。
（3）当采用水泥、石灰砂浆时，所用石灰除应符合GB1594技术标准外，还应保证成分纯正，煅烧均匀透彻，一般宜熟化成消石灰粉或石灰膏使用，其中CaO和MgO的含量应符合规定的要求。
（4）砂浆的配合比须通过试验确定，当更换砂浆的组成材料时，其配比应重新试验确定。砂浆应随拌随用，保持适当的稠度，一般宜在3－4h用毕，其在运输过程中发生离析、泌水，应重新拌和，已开始凝结的砂浆不得使用。砂浆所用水泥、砂等材料质量应符合规范要求。
施工工艺流程及要点
浆砌块（料）石挡土墙施工工艺流程为：施工准备→基础施工→浆砌石料→勾缝→墙背填料。
1、施工准备
（1）测量放样，恢复路基中线，精确测定挡土墙基座主轴线和起讫点，每端的衔接是否顺直，并按施工放样的实际需要增补横断面桩，测量中桩和挡土墙各点的地面标高，并设置施工水准点。
（2）熟悉设计文件，做好人、机、材安排及现场三通一平工作，做好各种试验准备工作，施工前应做好地面排水和安全生产的准备工作。
2、基础施工
（1）基础的各部尺寸、形状埋置深度均按设计要求进行施工。当基础开挖后若发现与设计情况有出入时，应按实际情况调整设计。并向有关部门汇报。
（2）基础开挖大多采用明挖，在松软地层或坡基层地段开挖时，基坑不宜全段贯通，而应采用跳槽办法开挖以防止上部失稳。当基底土质为碎石土地、砂砾土、砂性土、黏性土等时，将其整平夯实。但遇有特殊水文、地质情况时，也可采用桩基。
（3）当遇有基底软弱或土质不良地段时，应通过变更设计程序，采取措施后方可施工。若岩基有裂缝，应以水泥砂浆或小石子混凝土灌筑至饱满。若基底岩层有外露的软弱夹层，宜于墙趾前对此层作封面保护，以防风化剥落后基础折裂而使墙身外倾。
（4）任何土质基坑挖至标高后不得长时间暴露，扰动或浸泡，而削弱其承载能力。基底尽量避免超挖，如有超挖或松动应将其夯实，基坑开挖完成后，应放线复验，确认位置无误并经监理签订后，方可进行基础施工，基坑抽水应保证砌体砂浆不受水流冲刷。当基础完成后立即回填，以小型机械进行分层压实，并在表层稍留向外斜，经免积水渗入浸泡基底。
3、浆砌石料
砌筑前应将石料表面泥垢清扫干净，并用水湿润。砌筑时必须两面立杆挂线或样板挂线，外面线应顺直整齐、逐层收坡，内面线可大致适顺以保证砌体各部尺寸符合设计要求，浆砌石底面应卧浆铺砌，立缝填浆补实，不得有空隙和立缝贯通现象。砌筑工作中断时，可将砌好的石层孔隙用砂浆填满，再砌时表面要仔细清扫干净、洒水湿润。工作段的分段位置宜在伸缩缝和沉降缝处，各段水平缝应一致，分段砌筑时，相邻段的高差不宜超过1.2m。砌筑砌体外皮时，浆缝需留出1－2cm深的缝槽，以便砂浆勾缝，其标号应比砌体砂浆提高一级，隐蔽面的砌缝可随砌随抹平，不另勾缝。
（1）浆砌片石　
1）片石宜分层砌筑，以2－3层石块组成一工作层，每工作层的水平缝大致平齐，竖缝应错开，不能贯通。
2）外圈定位行列和转角石选择形状方正、尺寸相对较大的片石，并长短相间地与里层砌块立交接成一体，上下层石块也应交错排列，避免竖缝重合，砌缝宽度一般不应大于4cm。
3）较大的砌块应使用于下层，石块，但不得不砌块下面用小石子支垫。
4）砌体中的石块应大小搭配、相互错叠、咬接密实并备有各种小石块，作挤浆填缝之用，挤浆时可用小锤将小石块轻轻敲入缝隙中。
（2）浆砌块石
1）用做镶面的块石，表面四周应加修整，尾部略微缩小，易于安砌，丁石长度不短于顺石宽度的1.5倍。
2）块石应平砌，要根据墙高进行层次配料，每层石料高度做到基本齐平。外圈定位行列和镶面石应一丁一顺排列，丁石伸入墙心不小于25cm，灰浆缝宽为2－3cm，上下层竖缝错开距离不应小于10cm。
（3）料石砌筑
1）每层镶面料石均应事先按规定灰缝宽及错缝要求配好石　料，再用铺浆法顺序砌筑和随砌随填立缝，并应先砌角石。
2）当一层镶面石　砌筑完毕后，方可砌填心石，其高度与镶面石齐平。如用水泥混凝土填心，则可先砌2－3层后再浇筑混凝土。
3）每层料石均应采用一丁一顺砌法，砌缝宽度均匀，一般为1.0－1.5cm，相邻两层的立缝应错开不小于10cm，在丁石的上层和下层不得有立缝。
预制混凝土块砌筑同料石。
4、勾缝
勾缝有平缝、凹缝和凸缝等，勾缝具有防止有害气体和风、雨、雪等侵蚀砌体内部，延长构筑物使用年限及装饰外形美观等作用。在设计无特殊要求时，勾缝宜采用凸缝或平缝，勾缝宜用1：1.5－1：2的水泥砂浆，并应嵌入砌缝内约2cm。勾缝前，应先清理缝槽，用水冲洗湿润，勾缝应横平竖直、深浅一致，不应有瞎缝、丢缝、裂纹和粘结不牢等现象。片石砌体的勾缝应保持砌后的自然缝。
5、墙背填料
（1）需待砌体砂浆强度达70%以上时，方可回填墙背填料，并应优先选择渗水性较好的砂砾土填筑。如确有困难采用不透水土时，必须做好反滤层及泄水孔，并与砌体同步进行，浸水挡土墙背应全部用水稳性和透水性较好的材料填筑。
（2）墙背回填要均匀摊铺平整，并设不小于3%的横坡逐层填筑，逐层夯实，严禁使用膨胀性土和高塑性土，每层压实厚度不宜超过20cm，根据碾压机具和填料性质应进行压实试验，确定填料分层厚度及碾压遍数，以便正确地指导施工。
（3）压实时应注意勿使墙身受较大的冲击影响，临近墙背1.0m的范围内，应采用蛙式打夯机、内燃打夯机、手扶式振动压路机、振动平板夯等小型压实机具碾压。
（4）墙后地面横坡陡于1：3时，应作基底处理（如挖成台阶），然后再回填。
（5）浆砌挡土墙的墙顶，可用M5砂浆抹平，厚2cm，干砌挡土墙墙顶50cm厚度内，用M2.5砂浆砌筑，以利稳定。
施工质量要求
1、质量要求
（1）石料规格应符合有关规定；
（2）地基必须满足设计要求；
（3）砂浆配合比符合试验规定；
（4）砌石分层错缝。浆砌时坐浆挤紧，嵌填饱满密实，不得有空洞；
（5）墙背填料符合设计和施工规范要求；
（6）沉降缝、泄水孔数量应符合设计要求，沉降缝整齐垂直，上下贯通，泄水孔坡度向外，无堵塞现象；
（7）砌体紧实牢固，勾缝平顺，无脱落现象。
2、质量标准
（1）当挡土墙平均墙高H≥6m，且墙身面积A≥1200m2时，为大型挡土墙，应作为分部工程进行评定，分部工程可分为基础和墙身两个分项工程，基础的质量标准见下表。
浆砌片石基础质量标准
项次
检查项目
规定值或允许偏差
检查方法和频率
1
砂浆强度（MPa）
在合格标准内
按强度合格率平定方法评定
2
轴线偏位（mm）
25
用经纬仪测量纵横各2点
3
平面尺寸（mm）
±50
用尺量长、宽各3点
4
顶面高程（mm）
±30
用水准仪测5－8点
5
基底高程（mm）
土质
±50
用水准仪测5－8点
石质
+50、-200
混凝土基础质量标准
项次
检查项目
规定值或允许偏差
检查方法和频率
1
混凝土强度（MPa）
在合格标准内
按强度合格率平定方法评定
2
平面尺寸（mm）
±50
用尺量长、宽各3点
3
基底高程（mm）
土质
±50
用水准仪测5－8点
石质
+50、-200
4
顶面高程（mm）
±30
用水准仪测5－8点
5
轴线偏位（mm）
25
用经纬仪测量纵横各2点
（2）当H＜6m且A＜1200m2的一般挡土墙，作为分项工程进行评定，其质量标准见下表

浆砌挡土墙质量标准
项次
检查项目
规定值或允许偏差
检查方法和频率
1
砂浆强度（MPa）
在合格标准内
按强度合格率评定方法评定
2
平面位置（mm）
浆砌挡土墙
50
每20m用水准仪检查3点
3
顶面高程（mm）
浆砌挡土墙
±20
每20m用水准仪检查1点
4
断面尺寸（mm）
不小于设计
每20m用尺量2个断面
5
底面高程（mm）
20
每20m用水准仪检查1点
6
表面平整度（mm）
块石
30
每20m用2m直尺检查3处
片石
