BTS7960大功率直流电机驱动产品使用手册.doc

汇诚科技

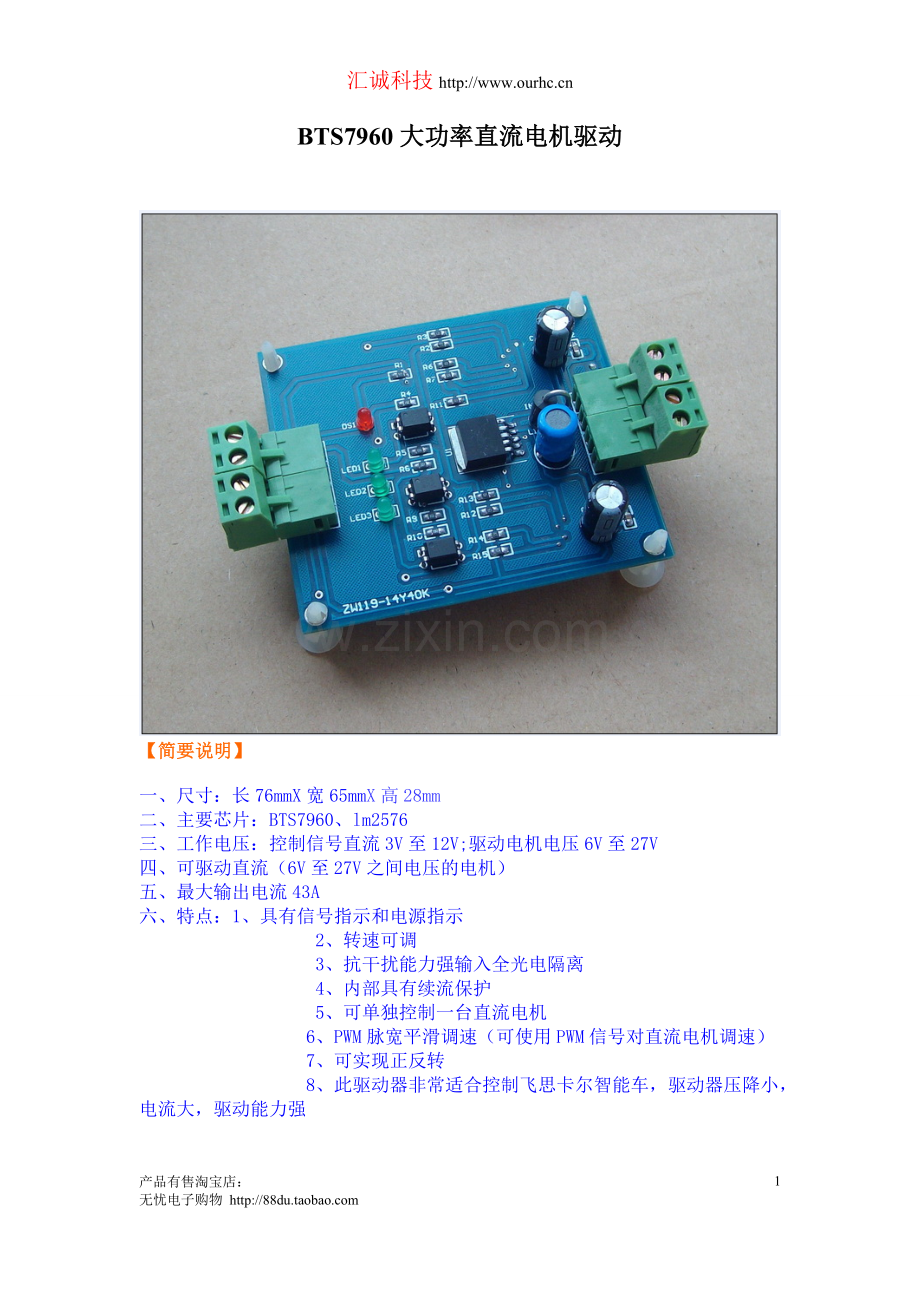

BTS7960大功率直流电机驱动

【简要说明】
一、尺寸：长76mmX宽65mmX高28mm
二、主要芯片：BTS7960、lm2576
三、工作电压：控制信号直流3V至12V;驱动电机电压6V至27V
四、可驱动直流（6V至27V之间电压的电机）
五、最大输出电流43A
六、特点：1、具有信号指示和电源指示
          2、转速可调
          3、抗干扰能力强输入全光电隔离
          4、内部具有续流保护
          5、可单独控制一台直流电机
          6、PWM脉宽平滑调速（可使用PWM信号对直流电机调速）
          7、可实现正反转
         8、此驱动器非常适合控制飞思卡尔智能车，驱动器压降小，电流大，驱动能力强
适用场合：单片机学习、电子竞赛、产品开发、毕业设计。。。。。。

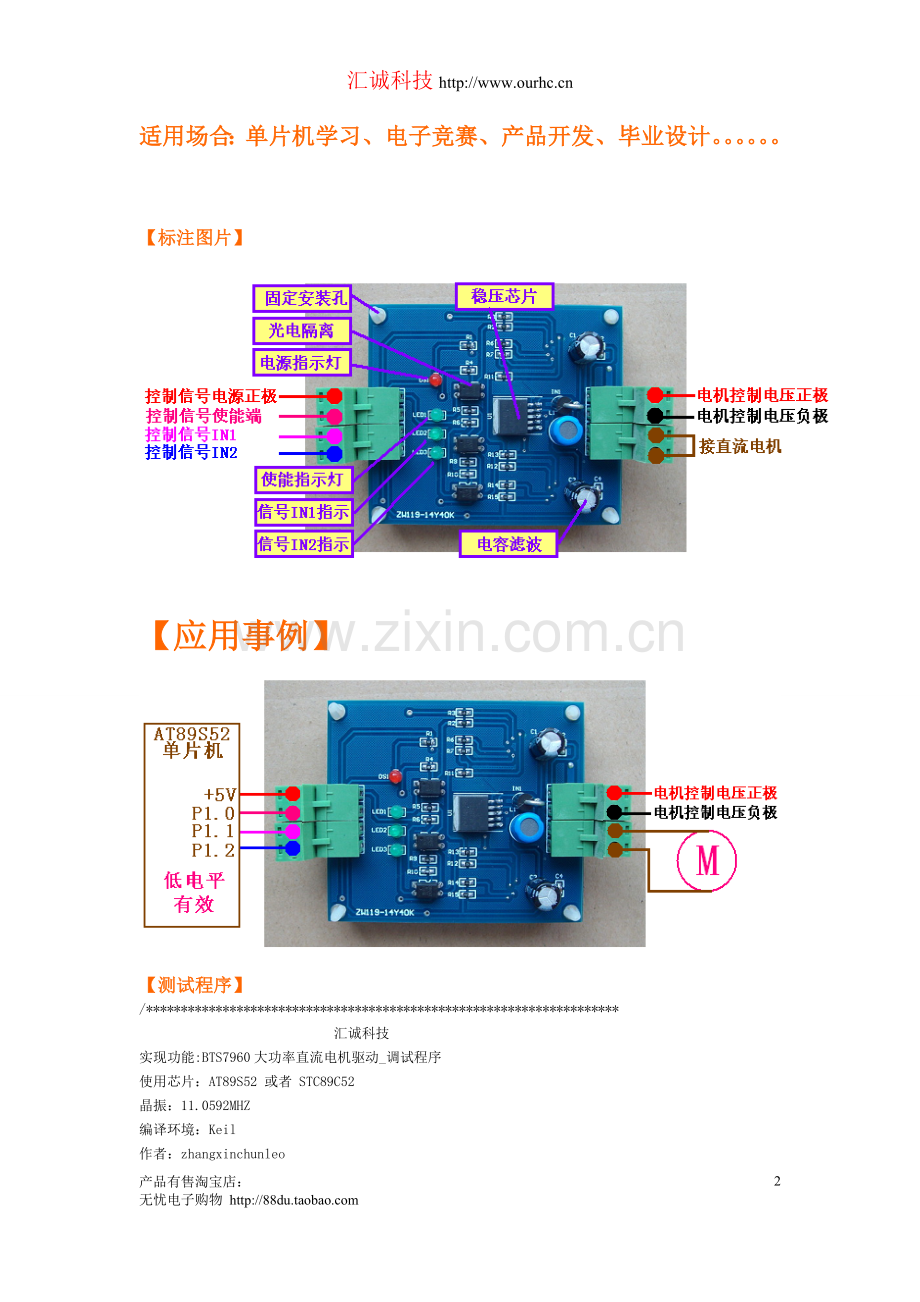

【标注图片】

【应用事例】

【测试程序】
/********************************************************************
汇诚科技
实现功能:BTS7960大功率直流电机驱动_调试程序
使用芯片：AT89S52 或者 STC89C52
晶振：11.0592MHZ
编译环境：Keil
作者：zhangxinchunleo
网站：
淘宝店：汇诚科技
【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！
*********************************************************************/

#include<reg52.h>

#define uchar unsigned char//宏定义无符号字符型
#define uint unsigned int //宏定义无符号整型

sbit P2_0=P2^0;//启动
sbit P2_1=P2^1;//停止
sbit P2_2=P2^2;//正转
sbit P2_3=P2^3;//反转

sbit P1_0=P1^0;//使能
sbit P1_1=P1^1;//IN1
sbit P1_2=P1^2;//IN2

/********************************************************************
延时函数
*********************************************************************/
void delay(uchar t)//延时程序
{
uchar m,n,s;
for(m=t;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
/********************************************************************
主函数
*********************************************************************/
main()
{

while(1)
{
if(P2_0==0){delay(3);if(P2_0==0)//启动
{
P1_0=0;
}}
if(P2_1==0){delay(3);if(P2_1==0)//停止
{
P1_0=1;
}}

if(P2_2==0){delay(3);if(P2_2==0)//正转
{
P1_1=1;
P1_2=0;
}}
if(P2_3==0){delay(3);if(P2_3==0)//反转
{
P1_1=0;
P1_2=1;
}}
}
}

/********************************************************************
结束
*********************************************************************/
【应用原理图】

【PCB尺寸图】

【图片展示】

9
