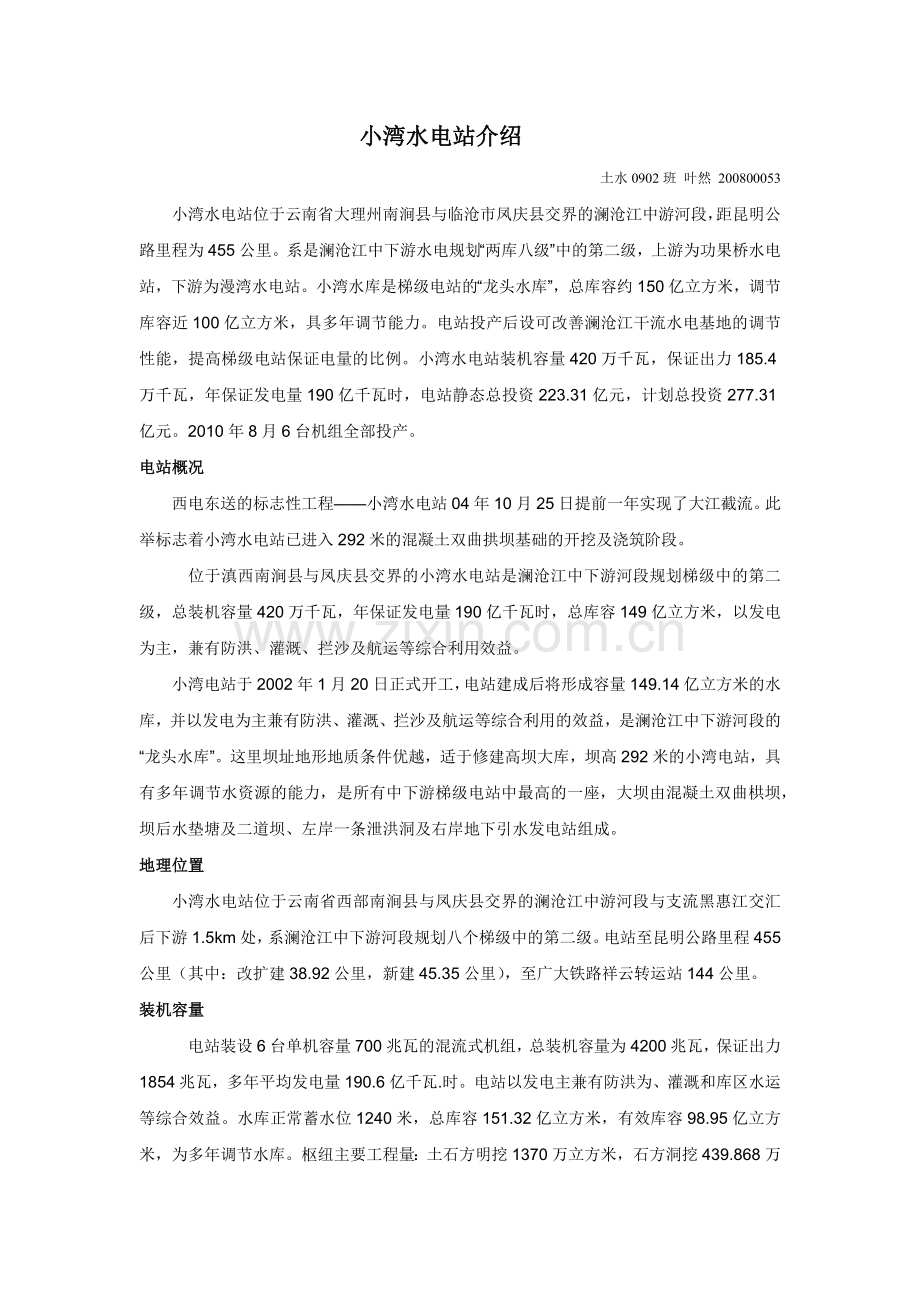

小湾水电站介绍土水0902班 叶然 200800053小湾水电站位于云南省大理州南涧县与临沧市凤庆县交界的澜沧江中游河段，距昆明公路里程为455公里。系是澜沧江中下游水电规划“两库八级”中的第二级，上游为功果桥水电站，下游为漫湾水电站。小湾水库是梯级电站的“龙头水库”，总库容约150亿立方米，调节库容近100亿立方米，具多年调节能力。电站投产后设可改善澜沧江干流水电基地的调节性能，提高梯级电站保证电量的比例。小湾水电站装机容量420万千瓦，保证出力185.4万千瓦，年保证发电量190亿千瓦时，电站静态总投资223.31亿元，计划总投资277.31亿元。2010年8月6台机组全部投产。电站概况西电东送的标志性工程小湾水电站04年10月25日提前一年实现了大江截流。此举标志着小湾水电站已进入292米的混凝土双曲拱坝基础的开挖及浇筑阶段。位于滇西南涧县与凤庆县交界的小湾水电站是澜沧江中下游河段规划梯级中的第二级，总装机容量420万千瓦，年保证发电量190亿千瓦时，总库容149亿立方米，以发电为主，兼有防洪、灌溉、拦沙及航运等综合利用效益。小湾电站于2002年1月20日正式开工，电站建成后将形成容量149.14亿立方米的水库，并以发电为主兼有防洪、灌溉、拦沙及航运等综合利用的效益，是澜沧江中下游河段的“龙头水库”。这里坝址地形地质条件优越，适于修建高坝大库，坝高292米的小湾电站，具有多年调节水资源的能力，是所有中下游梯级电站中最高的一座，大坝由混凝土双曲栱坝，坝后水垫塘及二道坝、左岸一条泄洪洞及右岸地下引水发电站组成。地理位置小湾水电站位于云南省西部南涧县与凤庆县交界的澜沧江中游河段与支流黑惠江交汇后下游1.5km处，系澜沧江中下游河段规划八个梯级中的第二级。电站至昆明公路里程455公里（其中：改扩建38.92公里，新建45.35公里），至广大铁路祥云转运站144公里。装机容量电站装设6台单机容量700兆瓦的混流式机组，总装机容量为4200兆瓦，保证出力1854兆瓦，多年平均发电量190.6亿千瓦.时。电站以发电主兼有防洪为、灌溉和库区水运等综合效益。水库正常蓄水位1240米，总库容151.32亿立方米，有效库容98.95亿立方米，为多年调节水库。枢纽主要工程量：土石方明挖1370万立方米，石方洞挖439.868万立方米，土石方填筑139.056万立方米 ,混凝土浇筑1056.114万立方米,喷混凝土13.266万立方米,帷幕灌浆14.369万平方米,固结灌浆86.799万米,回填灌浆13.111万平方米,接缝灌浆48.772万米,钢筋(锚杆)21.963万MT,预应力锚索10609根,施工临建房屋22.83万平方米. 大坝为混凝土双曲拱坝，坝高292米，坝顶高程1245米，坝顶长922.74米，拱冠梁顶宽13米，底宽69.49米。泄水建筑物由坝顶五个开敞式溢流表孔、六个有压深式泄水中孔和左岸两条泄洪洞及坝后水垫塘及二道坝等部分组成。引水发电系统布置在右岸，为地下厂房方案。由竖井式进水口、埋藏式压力管道、地下厂房（长326米宽29.5米高65.6米）、主变开关室(长257米宽22米高32米)、尾水调压室（长251米宽19米高69.17米）和两条尾水隧洞等建筑物组成。小湾水电站以500千伏一级电压接入系统。500千伏出线6回，其中2回至昆明，1回经楚雄至昆明，1回至漫湾经漫昆线到昆，1回至大理下关，1回留为备用。电站作用小湾水电站以发电为主兼有防洪、灌溉、拦沙及航运等综合利用效益，系澜沧江中下游河段的“龙头水库”。该工程由混凝土双曲拱坝（坝高292米）、坝后水垫塘及二道坝、左岸两条泄洪洞及右岸地下引水发电站组成。大坝建成后将形成151.32亿立方米的水库，水电站的装机容量420万千瓦。工程概况小湾水电站位于云南省西部南涧县与凤庆县交界的澜沧江中游河段与支流黑惠江交汇后下游1.5公里处，系澜沧江中下游河段规划八个梯级中的第二级。电站至昆明公路里程455公里（其中：改扩建38.92公里，新建45.35公里），至广大铁路祥云转运站144公里。电站装设6台单机容量700兆瓦的混流式机组，总装机容量为4200兆瓦，保证出力1854兆瓦，多年平均发电量190.6亿千瓦.时。电站以发电为主兼有防洪、灌溉和库区水运等综合效益。水库正常蓄水位1240米，总库容151.32亿立方米，有效库容98.95亿立方米，为多年调节水库。枢纽主要工程量：土石方明挖1370万立方米，石方洞挖439.868万立方米，土石方填筑139.056万立方米,混凝土浇筑1056.114万立方米,喷混凝土13.266万平方米,帷幕灌浆14.369万米,固结灌浆86.799万米,回填灌浆13.111万立方米,接缝灌浆48.772万米,钢筋(锚杆)21.963104MT,预应力锚索10609根,施工临建房屋22.83万平方米.大坝为混凝土双曲拱坝，坝高292米，坝顶高程1245米，坝顶长922.74米，拱冠梁顶宽13米，底宽69.49米。泄水建筑物由坝顶五个开敞式溢流表孔、六个有压深式泄水中孔和左岸两条泄洪洞及坝后水垫塘及二道坝等部分组成。引水发电系统布置在右岸，为地下厂房方案。由竖井式进水口、埋藏式压力管道、地下厂房（长326米宽29.5米高65.6米）、主变开关室(长257米宽22米高32米)、 水调压室（长251米宽19米高69.17米）和两条尾水隧洞等建筑物组成。小湾水电站以500千伏一级电压接入系统。500千伏出线6回，其中2回至昆明，1回经楚雄至昆明，1回至漫湾经漫昆线到昆，1回至下关，1回留为备用。小湾水电站以发电为主兼有防洪、灌溉、拦沙及航运等综合利用效益，系澜沧江中下游河段的“龙头水库”。该工程由混凝土双曲拱坝（坝高292米）、坝后水垫塘及二道坝、左岸两条泄洪洞及右岸地下引水发电站组成。大坝建成后将形成151.32亿立方米的水库，水电站的装机容量420万千瓦。环境效益小湾水电站建成后可替代燃煤火电的电量约252.4亿千瓦.时，每年可节省标煤约860吨。拦沙：小湾水库在坝址以上平均每年可拦蓄悬移质泥沙4800万吨和推移质150万吨，从而解决漫湾和大朝山电站的泥沙问题。防洪：小湾水库可提供与兴利库容结合的调洪库容为13.18亿立方米，为保障大坝安全进行的调洪可削减洪峰12%。航运：小湾水电站所处河段目前不通航，水库建成后可形成干流库区深水航道178公里，支流黑惠江库区深水航道123公里，为发展库区航运创造了条件；经水库调节后使澜沧江下游河道的枯水期流量增加，可改善航运条件。同时还发展当地旅游业，并能满足2010年以后云南省国民经济发展用电的需求。地形地质枢纽工程区位于滇西纵谷山原区，地质环境较复杂，与工程关系密切的断裂构造是澜沧江断裂带，在坝址附近，其规模较小。建筑物及其邻近地区虽不属强震发生区，但被强震发生带所包围。经国家地震局复核、地震烈度评定委员会审查，确定工程建筑物地区的地震基本烈度为8度，按600年超越概率10%取地震动参数，基岩峰值水平加速度为0.308g。由地质工作得出的结论是：水库不存在渗漏问题。水库区两岸山坡总体稳定条件较好，虽在一些地段分布有失稳岩体，但其稳定条件好，对工程不会造成危害。库区淹没损失小，水库淹没范围内尚未发现重要工业矿床，也不存在浸没问题。水库蓄水后存在产生诱发地震的可能，但对枢纽建筑物区的可能影响烈度不超过5度。枢纽区河谷深切呈“V”形，分布岩石为致密坚硬的黑云花岗片麻岩和角闪斜长片麻岩，但新鲜完整的片岩仍属坚硬类岩，岩石完整、强度高、质量好。枢纽区的地质构造为一横河走向、陡倾上游的单斜构造，除有级断层F7外，尚分布有级断层20条。除F20为NNE走向外，其余均为NWW走向，陡倾角。NWW向断层屑层间挤压性质，破碎带物质以碎块岩、碎裂岩为主，结构紧密，仅在断层壁附近有薄层泥分布。小湾坝址地形地质条件适于修建高约300米的拱坝和跨度30米左右的地下厂房。建基面岩体质量，以微风化一新鲜的I、类岩体为主，仅在左岸高程1210米以上地段和部分拱座的坝趾部位分布有、 a类岩体。控制坝肩抗滑稳定的地质边界条件和结构面的基本组合型式：以近SN向的各类陡倾角破裂结构面、蚀变岩体为侧向切割面(侧滑面)，顺坡中缓倾角节理组为底滑面，上游拉裂面为走向NWW陡倾角的顺层错动面和节理组，下游临空面除应考虑出露在坝下游地形临空面外，还考虑下游NWW组陡倾角断层被压缩变形的影响和它们作为抗滑体下游边界以及在坝下游冲沟中剪出的情况。作为底滑面的顺坡中缓倾角节理组的连通率，在I、类岩体中平均为25%30%，而两岸地面高程 1000米附近地段，连通率可达57%左右。地应力较高，1=164267MPa。除断层通过地段外，岩体完整、强度高，总体稳定条件较好。不利条件是，地下水位高，裂隙水压力大。主要建筑小湾水电站枢纽工程主要由混凝土双曲拱坝、坝后水垫塘和二道坝、右岸地下厂房、左岸泄洪洞组成，坝身设有泄洪表、中孔和放空底孔。拱坝坝顶高程1245米，最低建基面高程953米，最大坝高292米，坝顶长992.74米，拱冠梁底宽69.49米，拱冠梁顶宽13米。坝身设5个开敞式表孔溢洪道、6个泄水中孔和2个放空底孔。枢纽总泄量在设计洪水位时为17680立方米/秒，校核洪水位时为20680立方米/秒(其中：坝身表孔泄8625立方米/秒，中孔泄 6730立方米/秒，左岸泄洪洞泄5325立方米/秒)。枢纽布置左岸布置2条泄洪隧洞，单独泄洪时，可以宜泄常年洪水(考虑机组过流量)。泄洪洞由短有压进水口、龙抬头段、直槽斜坡段以及挑流鼻坎组成。2条洞轴线间距为40米，1号洞长为1490米，2号洞长为1 550米。引水发电系统布置在右岸，压力管道为地下埋藏式，单机单管供水方式，管道内径为9.69.0米，每管最大引水流量390立方米/秒。地下厂房洞室群位于右岸坝端下游，断层F7与F5之间约400500米范围的山体内，垂直埋深300500米。厂房、主变压器开关室和尾水调压室平行布置。主厂房总长326米(其中主安装间长55.5米，机组段长210米，副安装间长15米，副厂房长45.5米)。开挖跨度最大为29.5米，最大开挖高度65.5米。厂房内装有6台700兆瓦混流式发电机组。
