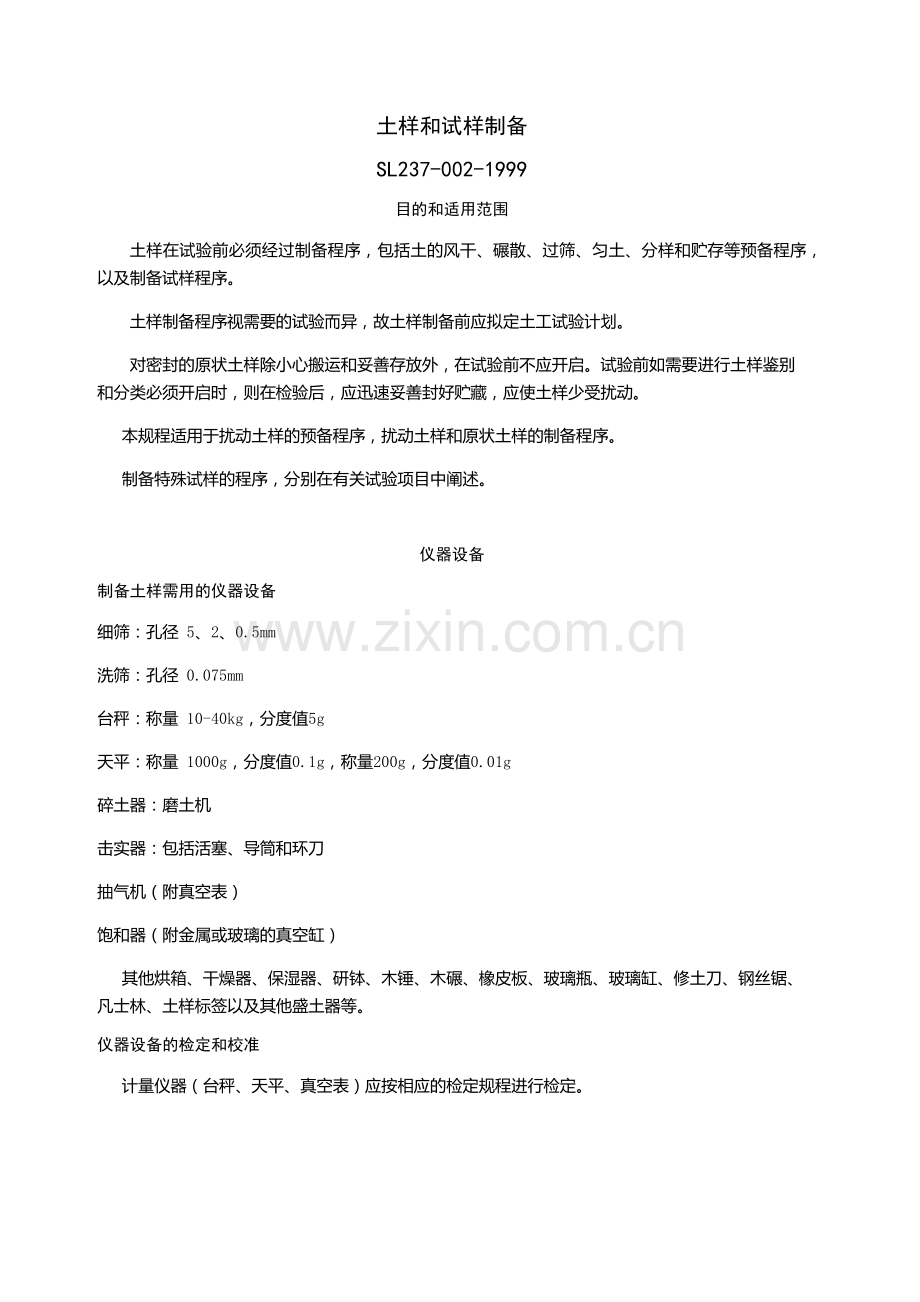

土样和试样制备
SL237-002-1999
目的和适用范围
土样在试验前必须经过制备程序，包括土的风干、碾散、过筛、匀土、分样和贮存等预备程序，以及制备试样程序。
土样制备程序视需要的试验而异，故土样制备前应拟定土工试验计划。
对密封的原状土样除小心搬运和妥善存放外，在试验前不应开启。试验前如需要进行土样鉴别和分类必须开启时，则在检验后，应迅速妥善封好贮藏，应使土样少受扰动。
本规程适用于扰动土样的预备程序，扰动土样和原状土样的制备程序。
制备特殊试样的程序，分别在有关试验项目中阐述。

仪器设备
制备土样需用的仪器设备
细筛：孔径 5、2、0.5mm
洗筛：孔径 0.075mm
台秤：称量 10-40kg，分度值5g
天平：称量 1000g，分度值0.1g，称量200g，分度值0.01g
碎土器：磨土机
击实器：包括活塞、导筒和环刀
抽气机（附真空表）
饱和器（附金属或玻璃的真空缸）
其他烘箱、干燥器、保湿器、研钵、木锤、木碾、橡皮板、玻璃瓶、玻璃缸、修土刀、钢丝锯、凡士林、土样标签以及其他盛土器等。
仪器设备的检定和校准
计量仪器（台秤、天平、真空表）应按相应的检定规程进行检定。

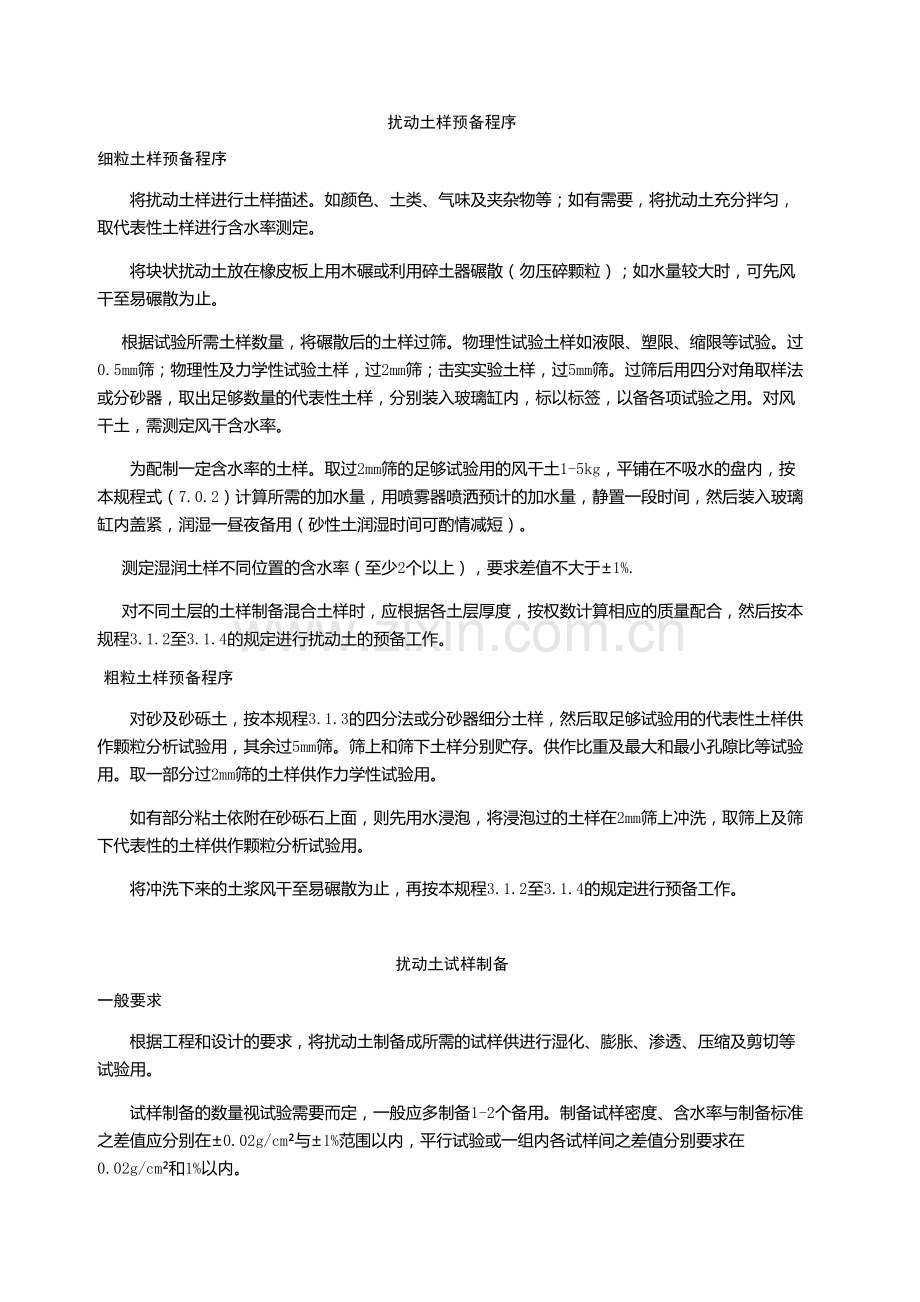

扰动土样预备程序
细粒土样预备程序
将扰动土样进行土样描述。如颜色、土类、气味及夹杂物等；如有需要，将扰动土充分拌匀，取代表性土样进行含水率测定。
将块状扰动土放在橡皮板上用木碾或利用碎土器碾散（勿压碎颗粒）；如水量较大时，可先风干至易碾散为止。
根据试验所需土样数量，将碾散后的土样过筛。物理性试验土样如液限、塑限、缩限等试验。过0.5mm筛；物理性及力学性试验土样，过2mm筛；击实实验土样，过5mm筛。过筛后用四分对角取样法或分砂器，取出足够数量的代表性土样，分别装入玻璃缸内，标以标签，以备各项试验之用。对风干土，需测定风干含水率。
为配制一定含水率的土样。取过2mm筛的足够试验用的风干土1-5kg，平铺在不吸水的盘内，按本规程式（7.0.2）计算所需的加水量，用喷雾器喷洒预计的加水量，静置一段时间，然后装入玻璃缸内盖紧，润湿一昼夜备用（砂性土润湿时间可酌情减短）。
测定湿润土样不同位置的含水率（至少2个以上），要求差值不大于±1%.
对不同土层的土样制备混合土样时，应根据各土层厚度，按权数计算相应的质量配合，然后按本规程3.1.2至3.1.4的规定进行扰动土的预备工作。
粗粒土样预备程序
对砂及砂砾土，按本规程3.1.3的四分法或分砂器细分土样，然后取足够试验用的代表性土样供作颗粒分析试验用，其余过5mm筛。筛上和筛下土样分别贮存。供作比重及最大和最小孔隙比等试验用。取一部分过2mm筛的土样供作力学性试验用。
如有部分粘土依附在砂砾石上面，则先用水浸泡，将浸泡过的土样在2mm筛上冲洗，取筛上及筛下代表性的土样供作颗粒分析试验用。
将冲洗下来的土浆风干至易碾散为止，再按本规程3.1.2至3.1.4的规定进行预备工作。

扰动土试样制备
一般要求
根据工程和设计的要求，将扰动土制备成所需的试样供进行湿化、膨胀、渗透、压缩及剪切等试验用。
试样制备的数量视试验需要而定，一般应多制备1-2个备用。制备试样密度、含水率与制备标准之差值应分别在±0.02g/cm²与±1%范围以内，平行试验或一组内各试样间之差值分别要求在0.02g/cm²和1%以内。
扰动土试样的制备，视工程实际情况，分别采用击样法、击实法和压样法。
击样法
根据环刀的容积及所要求的干密度，含水率，按本规程式7.0.1、式7.0.2计算的用量，制备湿土样。
将湿土倒入预先装好的环刀内，并固定在底板上的击实器内用击实方法将土击入环刀内。
取出环刀，称环刀、土总量，并符合本规程4.1.2的要求
击实法
根据试样所要求的干密度、含水率，按本规程式（7.0.1）式（7.0.2）计算的用量，制备湿土样。
用SL237-011-1999«击实试验»击实程序，将土样击实到所需的密度，用推土器推出。
将试验用的切土环刀内壁涂一薄层凡士林，刃口向下，放在土样上。用切土刀将土样切削成稍大于环刀直径的土柱。然后将环刀垂直向下压，边压边削，至土样伸出环刀为止。削去两端余土并修平。擦净环刀外壁，称环刀、土总量，准确至0.1g并测定环刀两端削下土样的含水率。
试样制备应尽量迅速操作，或在保湿间内进行。
压样法
按本规程4.3.1的规定制备湿土样称出所需的湿土量。将湿土倒入预先装好环刀的压样器内，拂平土样表面，以静压力将土压入环刀内。
取出环刀，称环刀、土总量，并符合本规程4.1.2的要求。

原状土试样制备
小心开启原状土样包装皮，辨别土样上下和层次，整平土样两端。无特殊要求时，切土方向与天然层次垂直。
按本规程4.3.3的操作步骤，切取试样，试样与环刀要密合，同一组试样的密度差值不宜大于0.03g/cm²，含水率差值不宜大于2%.
切削过程中，应细心观察土样的情况，并描述它的层次、气味、颜色，有无杂质，土质是否均匀，有无裂缝等。
切取试样后剩余的原状土样，应用蜡纸包好置于保湿器内，以备补作试验之用，切削的余土作物理性试验。
视试样本身及工程要求，决定试样是否进行饱和，如不立即进行试验或饱和时，则将试样暂存于保湿器内。

试样饱和
基本规定
土的孔隙逐渐被水填充的过程称为饱和，当孔隙被水充满时的土，称为饱和土。
试样饱和方法视土的性质选用浸水饱和法、毛管饱和法及真空抽气饱和法三种。
砂土。可直接在仪器内浸水饱和。
较易透水的粘性土。糁透系数大于10-4cm/s时，采用毛管饱和法较为方便，
不易透水的粘性土。渗透系数小于10-4cm/s时，采用真空饱和法，如土的结构性较弱，抽气可能发生扰动者，不宜采用。
毛管饱和法
选用框式饱和器（图6.2..1），在装有试样的环刀两面贴放滤纸，再放两块大于环刀的透水板于滤纸上，通过框架两端的螺丝将透水板，环刀夹紧。
将装好试样的饱和器放入水箱中，注清水入箱，水面不宜将试样淹没，使土中气体得以排出。
关上箱盖，防止水分蒸发，借土的毛细管作用使试样饱和，一般约需3天.
试样饱和后，取出饱和器，松开螺丝，取出环刀，擦干外壁，吸去表面积水，取下试样上下滤纸，称环刀，土总量，准确至0.1g。按本规程式（7.0.5）计算饱和度。
如饱和度小于95%时，将环刀再装入饱和器，浸入水中延长饱和时间。
真空饱和法
选用重叠式饱和器（图6.3.1）或框式饱和器，在重叠式饱和器下板正中放置稍大于环刀直径的透水板和滤纸，将装有试样

的环刀放在滤纸上，试样上再放一张滤纸和一块透水板，以这样顺序重复，由下向上重叠，至拉杆的长度，将饱和器上夹板放在最上部透水板上，旋紧拉杆上端的螺丝，将各个环刀在上下夹板间夹紧。
装好试样的饱和器放入真空缸内（图6.3.2）盖上缸盖。盖缝内应涂一薄层凡士林，以防漏气。
关管夹、开二通阀，将抽气机与真空缸接通，开动抽气机，抽除缸内及土中气体，当真空表达到约1个大气负压力值后，继续抽气，粘质土约1h，粉质土约0.5h后，稍微开启管夹，使清水由引水管徐徐注入真空缸内。在注水过程中，应调节管夹，使真空表上的数值，基本上保持不变。
待饱和器完全淹没水中后，即停止抽气。将引水管自水缸中提出，开管夹令空气进入真空缸内，静置一定时间，借大气压力，使试样饱和。
按本规程6.2.4的规定取出试样，称量准确,0.1g。按本规程式（7.0.5）计算饱和度。

计算
按式（7.0.1）计算干土质量：
m6=m1+0.01w0 （7.0.1）
式中m6--干土质量，g
m --风干土质量（或天然湿土质量），g
w0--风干含水率（或天然含水率），%
按式（7.0.1）计算土样制备含水率所加水量
mw=m1+0.01w0*0.01（w’-w0） (7.0.2)
式中mw--土样所需加水质量,g
m--风干含水率时的土样质量,g
w0--风干含水率,%
W’--土样所要求的含水率
按式7.0.3计算制备扰动土试样所需总土质量
m=(1+0.01w0)ρdV (7.0.3)
式中 m--制备试样所需总土质量,g
ρd-制备试样所要求的干密度,g/cm³
V--计算出击实土样体积或压样器所用环刀容积, cm³
w0-风干含水率,%
按式(7.0.4)计算制备扰动土样应增加的水量:
△mw=0.01(w’-w0) ρdV
式中 △mw-制备扰动土样应增加的水量,g
其余符号见本规程式(7.0.2)和式(7.0.3
按(7.0.5)式计算饱和度

式中 Sr-饱和度,%
ρ-饱和后的密度g/cm³，
ρd-土的干密度，g/cm³
e--土的孔隙比
G8--土粒比重
w--饱和后的含水率，%
