单站验证步骤说明V1.docx

文档名称
文档密级

单站验证步骤说明
黄鸿昌/00249183
本文阐述了用Probe 3.5进行单站验证的步骤，文中所用的设备有：PC、MIFI和GPS，所用的软件有：FTP软件（Filezilla）、上传下载速率统计软件（DU Meter）、截屏软件（HprSnap6）、MIFI驱动软件和GPS驱动软件。
单站验证的目的是检查实际的工程参数、网络参数是否与规划一致，每站点业务功能是否正常，覆盖是否正常，天馈安装是否正常。
单站验证分为宏站的单站验证和室分系统的单站验证。宏站的单验项目包括下载测试、上传测试、覆盖测试和小区间切换测试；室分系统的单验项目包括下载测试、上传测试、覆盖测试、外泄测试、室内小区间切换测试、一楼室内外进出口切换测试、地下停车场进出口切换测试和上下楼切换测试。
1 单站验证步骤概要
单站验证的主要分为以下几大步骤：（1）连接PC和MIFI、GPS；（2）在Probe中新建项目；（3）导入地图；（4）导入工参；（5）在Probe添加设备；（6）打开FTP软件；（7）进行单验项目。
2 宏站的单站验证步骤
2.1 连接MIFI和GPS至PC
将MIFI和GPS插入PC，打开MIFI和GPS驱动，待任务栏显示如下时则表示MIFI和GPS连接成功：

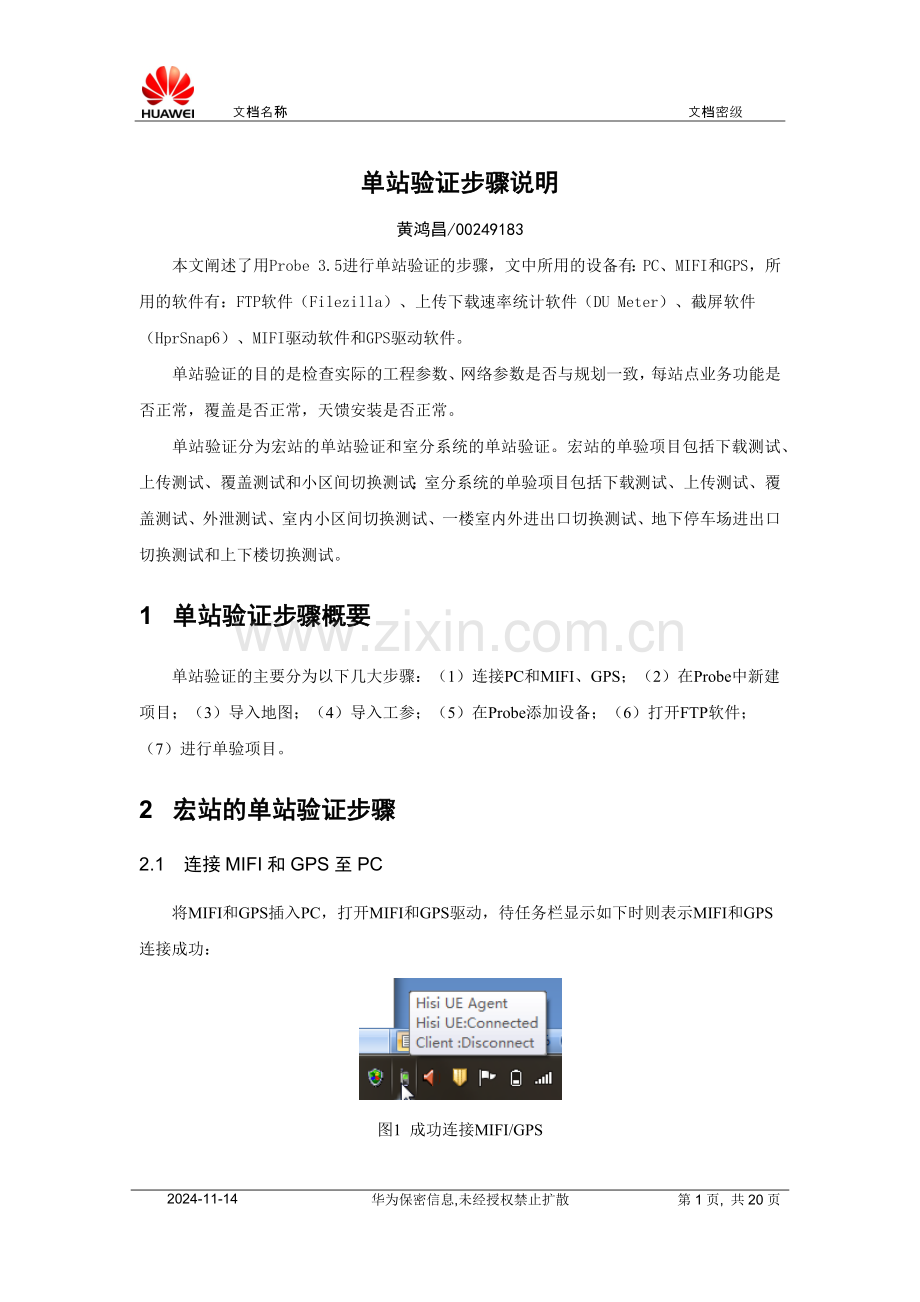

图1 成功连接MIFI/GPS
2.2 在Probe中新建项目
打开Probe，在菜单栏中依次点击【Project】—【New】—【LTE New Template】（以LTE的单站验证为例）。

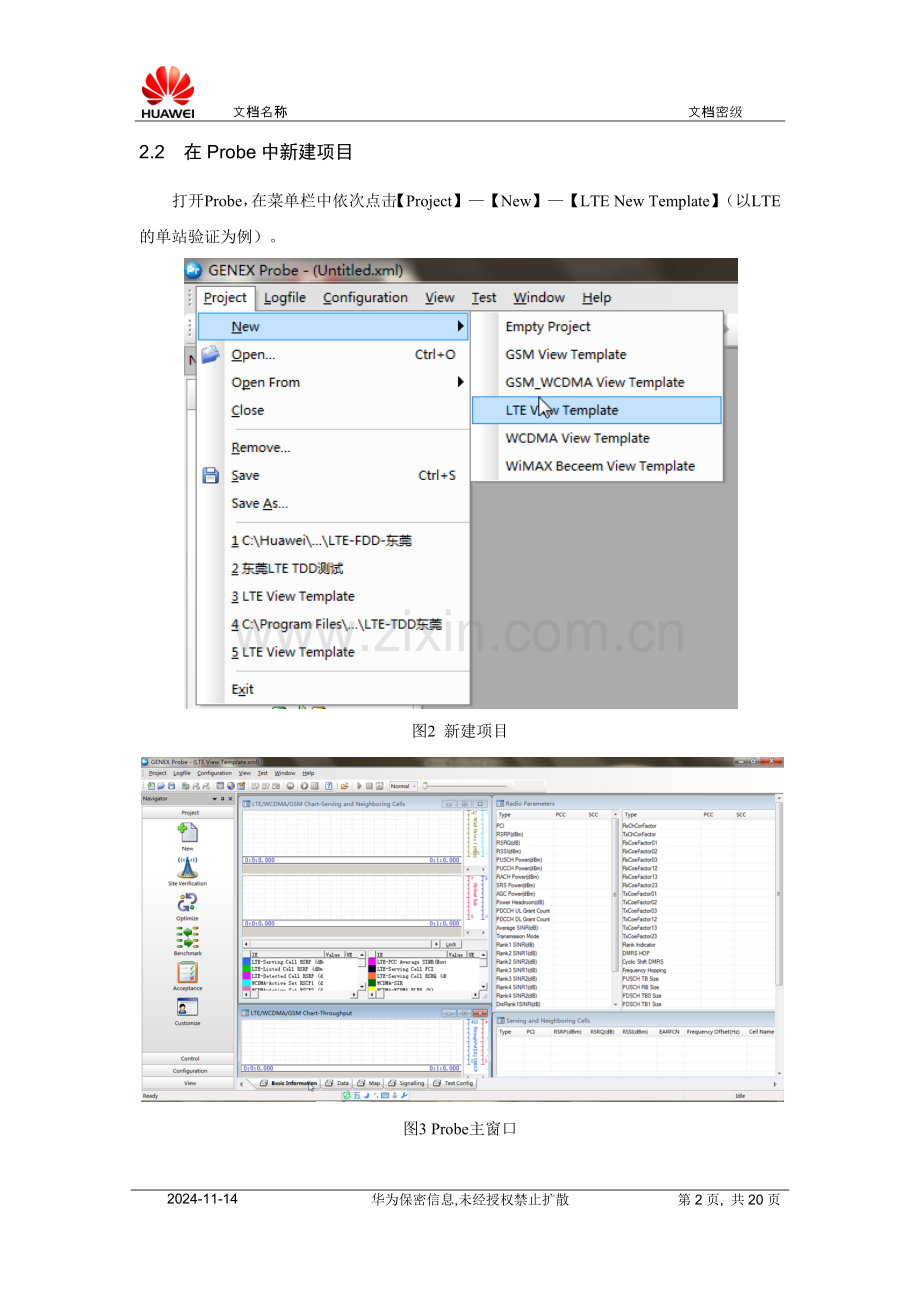

图2 新建项目
图3 Probe主窗口
2.3 导入地图
在工具栏中，点击【地球图标】，弹出地图窗口，再点击地图窗口中的【文件夹图标】，选择需要导入的地图，点击【打开】

图4 导入地图：点击地球图标

图5 导入地图：点击文件夹图标

图6 导入地图：选择地图
2.4 导入工参
在工具栏中，点击【工参图标】，接着会弹出工参管理窗口（Engineering Parameter Management）。在工参管理窗口中点击【文件夹图标】（Import），弹出匹配参数窗口（Match Parameters），选择System和工参路径，点击【Next】进入匹配参数界面，匹配好参数后，点击【Finish】。（注：参数匹配中Mandatory为必填项，Optional为选填项）回到工参管理窗口（Engineering Parameter Management），在窗口中点击【Apply】图标。

图7 导入工参：点击【工参图标】

图8 导入工参：选择【文件夹图标】

图9 导入工参：选择工参路径

图10 导入工参：匹配工参

图11 导入工参：匹配工参

图12 导入工参：点击【Apply】
2.5 在Probe中添加设备
在工具栏中，点击【Device Cofigure】图标，弹出设备配置窗口（Device Configure）。在窗口中点击【Add】图标，弹出添加设备窗口（Add Device），在窗口中添加MS（MIFI）和GPS。（端口号查找请查看“4.1 如何查看设备端口号”）添加完成后，点击【Connect】图标。

图13 在Probe中添加设备：点击【Device Configure】

图14 在Probe中添加设备：点击【Add】

图15 在Probe中添加设备：添加MS（MIFI）

图16 在Probe中添加设备：添加GPS

图16 在Probe中添加设备：点击【Connect】

图 17 添加设备完成后的Probe主窗口
2.6 打开FTP软件
打开FTP软件：FileZilla，软件的主窗口如下：
图18 FileZilla主窗口
登录FTP服务器：输入主机IP、用户名、密码和端口号，点击【快速连接】即可连上服务器，相关的窗口如下：

图19 登录FTP服务器

图20 登录FTP服务器成功
图21 FTP服务器目录

2.7 下载测试
下载测试和上传测试的目的是验证站点业务功能是否正常，下载测试要求找到一个信号好的点：SINR >20dB、RSRP> —80dBm，不同客户对下载速率要求不一样，请根据客户要求找到好点完成测试。
2.7.1 FTP软件设置
设备多线程下载：在FileZilla主窗口中，点击菜单栏中的【编辑】—【设置】，在弹出的设置窗口中点击【传输】，将最大同时传输设为10.

图22 FTP软件设置

图23 FTP软件设置
2.7.2 开启下载任务
打开FileZilla，在【本地站点】窗口中选择好本地文件存放路径，在【远程站点】窗口中选择下载目录，双击容量大的文件即可开始下载。

图24 开启下载任务：双击要下载的文件

图25 开启下载任务：下载状态
2.7.3 开始记录log
在Probe主窗口的工具栏中，点击【Start Record】图标，在弹出的窗口中选择log文件存放路径，点击【确定】即开始记录log。（可选：可按测试需要对log文件进行重命名）
2.7.4 打开速率统计软件
打开速率统计软件DU Meter，选择要监视的端口：在窗口中【右键】—【选项】，在【常规】标签页的【要监视的网络设备】中选择MIFI对应的端口，点击【确定】。

图26 选择监视端口

图27 选择监视端口
开始统计计时：【右键】—【计时表】—【开始】，待到测试要求时长时点击【停止】，此时显示的平均速率即为统计时间内的平均速率，使用截图软件将此时的平均速率截图保存即可。

图28 打开计时表

图29 DU Meter计时表
2.7.5 关闭下载任务和停止记录log
截图完成后，在FileZilla软件的下载状态窗口中点击【右键】，选择【停止并删除所有】以关闭下载任务。

图30 关闭下载任务
关闭下载任务后，在Probe主窗口的工具栏中，点击【Stop Record】图标即可以停止记录log。
2.8 上传测试
下载测试和上传测试的目的是验证站点业务功能是否正常。
上传测试的步骤和下载测试步骤相似，只需在FileZilla中将下载改为上传即可，操作为：在【本地站点】窗口中选择好本地文件存放路径，双击要上传的大容量文件即可开始上传。
开启上传后，对照下载测试的后续步骤2.7.3和2.7.4操作即可。
2.9 覆盖测试和切换测试
覆盖测试的目的测试站点的覆盖情况，同时通过绕站测试可以测试天馈是否安装正常；切换测试的目的是测试站点前的切换是否正常。覆盖测试和切换测试往往可以同时测试。
覆盖测试和切换测试的步骤和下载测试的步骤相似，不同之处在于测试过程中需要开车围绕站点（一个或者所有站点）行驶一周，Probe软件会根据GPS在地图打点记录行驶路线上每个点测试值。
下图以一个绕站测试的打点图：

图31 DT打点图
测试所得到的Log文件可以通过Probe的回放功能重现测试过程。
3 室分系统的单站验证步骤
室分系统的单站验证需要注意以下几点：
l 一个RRU可能覆盖几层楼，每个RRU测试一次上传下载即可；
l 同一RRU覆盖几层楼的情况，要求对每层楼都做覆盖测试；
l 室分系统分为室分单流和室分双流，单双流对测试速率有不同要求；
。室分系统的单站验证与宏站的单站验证相比，多了三个测试内容，分别为：外泄测试、一楼室内外进出口切换测试、地下停车场进出口切换测试。
室分系统的单站验证步骤和宏站的不同之处在于：由于室内无法通过GPS定位测试轨迹，需要通过手工打点的方式进行测试，所以执行室内测试时不需要连接GPS至PC。
3.1 连接MIFI至PC
将MIFI通过USB端口连接至PC。
3.2 在Probe中新建项目
参考宏站的对应步骤。
3.3 导入室内地图
室内地图一般图片格式，导入室内地图的步骤与室外地图有所区另。具体的步骤为：在Probe主窗口的菜单栏中，点击【View】—【Indoor Map】（或者在导航树窗口的中点击【View】—【Indoor Map】），接着会弹出以下窗口，在窗口中点击【Open Map】即可导入室内地图。

图32 导入室内地图
3.4 在Probe中添加设备
参考宏站的对应步骤。
3.5 打开FTP软件
参考宏站的对应步骤。
3.6 下载测试
参考宏站的对应步骤。
3.7 上传测试
参考宏站的对应步骤。
3.8 覆盖测试
与宏站的对应步骤相似，不同在点由于没有GPS定位，需手动在地图上打点，打点操作如下：在【Indoor Map】窗口中，选择打点工具【Locate】，边走动边在室内地图上对应的点打点。

图33 室分打点工具

图34 室分覆盖测试打点图
室分覆盖测试的打点图如上图所示，同样的，可由记录的log在Probe回放打点过程。
3.9 外泄测试
外泄测试的目的是测试室分信号的外泄情况。室内覆盖信号应尽可能少地泄漏到室外，要求室外10米处应满足RSRP≤-110dBm或室内小区外泄的RSRP比室外主小区RSRP低10dB，如果目标区域的深度覆盖与外泄信号强度存在矛盾，因遵循外泄控制原则，确保主要道路不会因为外泄而掉话。对于外放天线，如果道路上可连续占用外泄信号并顺利切入切出，则可保留。
外泄测试和覆盖测试相似，也需要手动打点。不同点在于外泄测试要求在主建筑10米外环绕主建筑进行测试。测试的室外打点图如下图所示：

图35 外泄测试打点图
同样的，可由记录的log在Probe回放打点过程。
3.10 室内小区切换测试
当室内有多小区需要测试小区间切换情况，使用业务进行拨打测试，双向切换次数必须在3次以上，测试步骤参考覆盖测试。
3.11 一楼进出口切换测试
一楼进出口切换测试主要测试进出时的室分系统和宏站之间的切换是否及时，双向切换测试次数在3次以上，测试步骤参考覆盖测试。
3.12 地下停车场进出口切换测试
对于有地下停车场的区域需要进行地下停车场进出口切换测试，主要测试进出时的室分系统和宏站之间的切换是否及时，双向切换测试次数在3次以上，测试步骤参考覆盖测试。
4 单站验证注意事项
4.1 如何查看设备占用哪个端口？
选择【计算机】（XP系统为【我的电脑】）—【右键】—【管理】—【设备管理器】—【端口】，查看相应设备所占用的端口号。

图36 查看设备端口号
上图为查看设备端口的窗口，对照自己所用设备，可找到相应端口号。
4.2 如何对MIFI进行锁频
由于室内（E频）和室外（F频）所用频段不同，在测试室内覆盖时有时需要对MIFI进行锁频，即MIFI只扫描接收“锁住”的频段。
锁频的步骤如下：打开软件【HiStudio】，在工具栏中点击【NV Browser】，在弹出窗口的导航树子窗口中单击【Modem】—【右键】—【Find】，在Find窗口中输入“22c”， 如下图所示：

图37 对MIFI锁频
双击【0x22c[NV_ID_UE_CAPABILITY]】，点开【astRF_EIFECN】，将频率优先级改为0x28（对应E频）、0x27（对应F频）、0x26（对应D频）。
4.3 如何使用Probe的锁频功能
使用Probe的强制功能也可以锁频，具体的操作是：【TEST】—【Force Function】—【LTE Force Function】，可以只锁频点，也可以锁频点和PCI；
LTE强制功能包括锁PLMN网、锁频段、锁频点、锁小区、CBA（Cell Bar Access）取反、锁PUSCH（Physical Uplink Shared Channel）信道发射功率。
4.4 PC电量不足时会影响上传下载速率
测试时发现，在PC电量不足的情况下，上传下载的速率会降低，原因为硬盘读写需要足够的电量支撑，而电量不足时会导致硬盘的读写速率下降。
