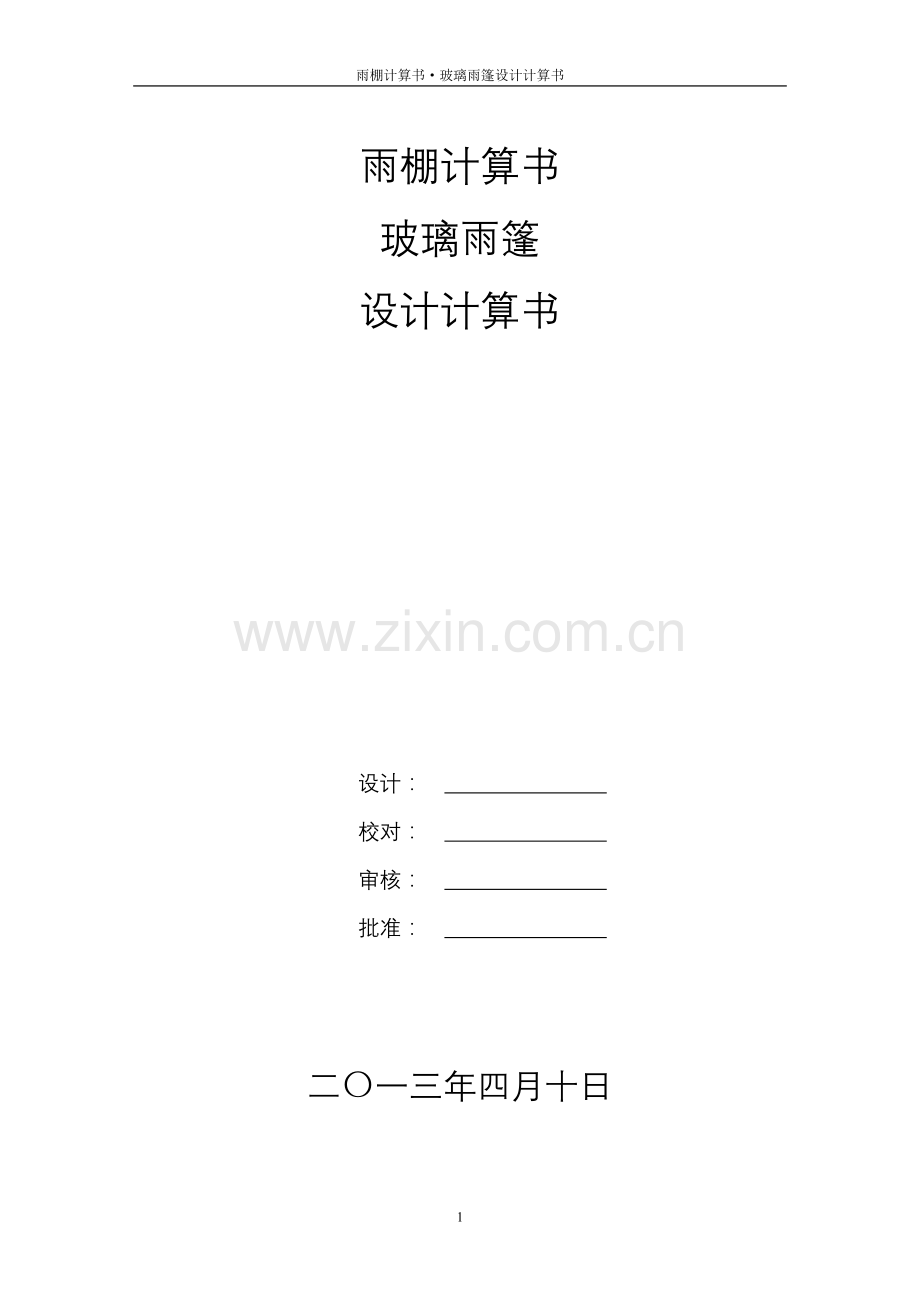

雨棚计算书2(办公楼).doc_第1页
第1页 / 共21页

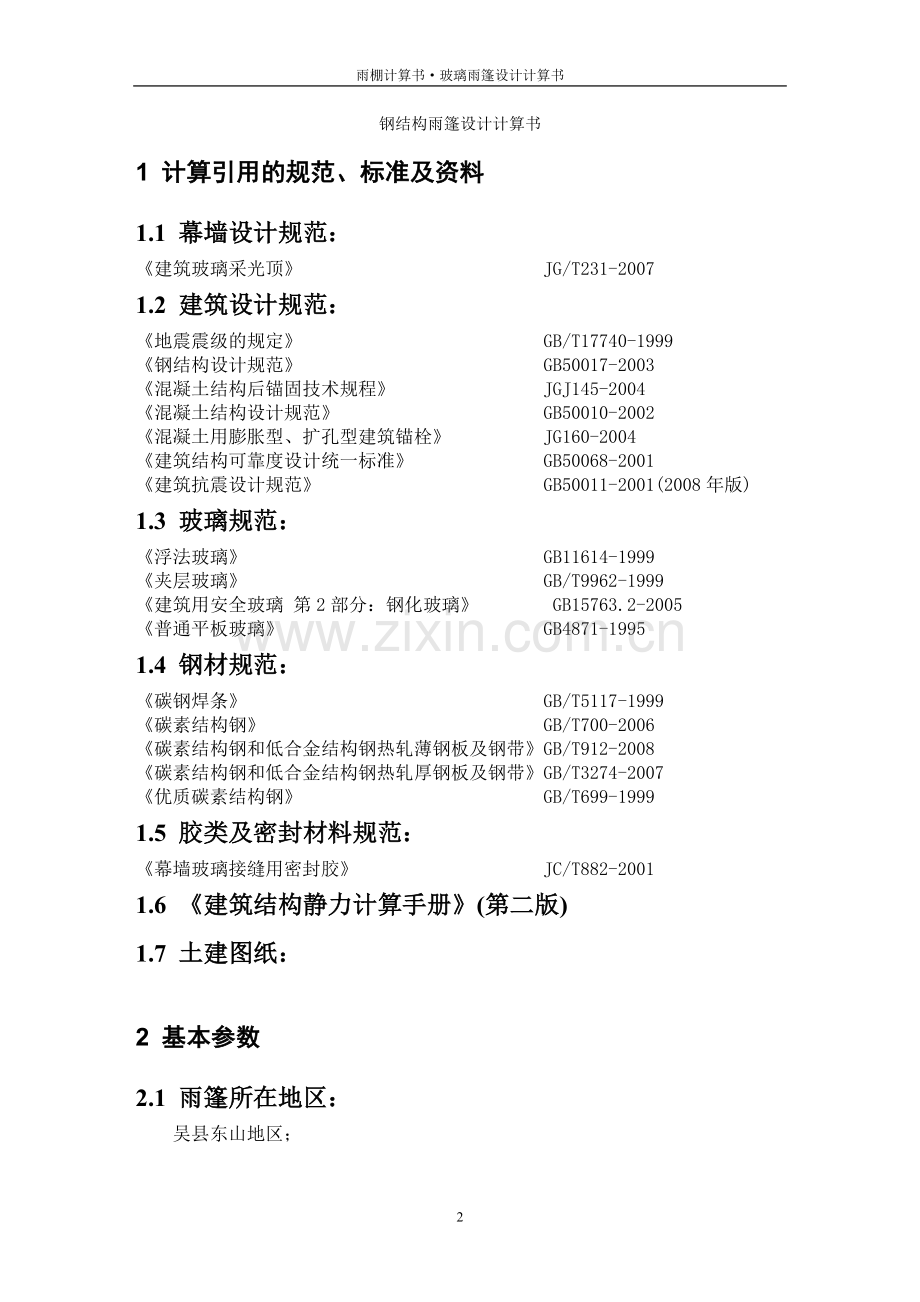

雨棚计算书2(办公楼).doc_第2页
第2页 / 共21页


点击查看更多>>
资源描述
雨棚计算书·玻璃雨篷设计计算书 雨棚计算书 玻璃雨篷 设计计算书 设计: 校对: 审核: 批准: 二〇一三年四月十日 钢结构雨篷设计计算书 1 计算引用的规范、标准及资料 1.1 幕墙设计规范: 《建筑玻璃采光顶》 JG/T231-2007 1.2 建筑设计规范: 《地震震级的规定》 GB/T17740-1999 《钢结构设计规范》 GB50017-2003 《混凝土结构后锚固技术规程》 JGJ145-2004 《混凝土结构设计规范》 GB50010-2002 《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004 《建筑结构可靠度设计统一标准》 GB50068-2001 《建筑抗震设计规范》 GB50011-2001(2008年版) 1.3 玻璃规范: 《浮法玻璃》 GB11614-1999 《夹层玻璃》 GB/T9962-1999 《建筑用安全玻璃 第2部分:钢化玻璃》 GB15763.2-2005 《普通平板玻璃》 GB4871-1995 1.4 钢材规范: 《碳钢焊条》 GB/T5117-1999 《碳素结构钢》 GB/T700-2006 《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008 《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007 《优质碳素结构钢》 GB/T699-1999 1.5 胶类及密封材料规范: 《幕墙玻璃接缝用密封胶》 JC/T882-2001 1.6 《建筑结构静力计算手册》(第二版) 1.7 土建图纸: 2 基本参数 2.1 雨篷所在地区: 吴县东山地区; 2.2 地面粗糙度分类等级: 按《建筑结构荷载规范》(GB50009-2001) A类:指近海海面和海岛、海岸、湖岸及沙漠地区; B类:指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区; C类:指有密集建筑群的城市市区; D类:指有密集建筑群且房屋较高的城市市区; 依照上面分类标准,本工程按B类地形考虑。 3 雨篷荷载计算 3.1 玻璃雨篷的荷载作用说明: 玻璃雨篷承受的荷载包括:自重、风荷载、雪荷载以及活荷载。 (1)自重:包括玻璃、杆件、连接件、附件等的自重,可以按照500N/m2估算: (2)风荷载:是垂直作用于雨篷表面的荷载,按GB50009采用; (3)雪荷载:是指雨篷水平投影面上的雪荷载,按GB50009采用; (4)活荷载:是指雨篷水平投影面上的活荷载,按GB50009,可按500N/m2采用; 在实际工程的雨篷结构计算中,对上面的几种荷载,考虑最不利组合,有下面几种方式,取用其最大值: A:考虑正风压时: a.当永久荷载起控制作用的时候,按下面公式进行荷载组合: Sk+=1.35Gk+0.6×1.4wk+0.7×1.4Sk(或Qk) b.当永久荷载不起控制作用的时候,按下面公式进行荷载组合: Sk+=1.2Gk+1.4×wk+0.7×1.4Sk(或Qk) B:考虑负风压时: 按下面公式进行荷载组合: Sk-=1.0Gk+1.4wk 3.2 风荷载标准值计算: 按建筑结构荷载规范(GB50009-2001)计算: wk+=βgzμzμs1+w0 ……7.1.1-2[GB50009-2001 2006年版] wk-=βgzμzμs1-w0 上式中: wk+:正风压下作用在雨篷上的风荷载标准值(MPa); wk-:负风压下作用在雨篷上的风荷载标准值(MPa); Z:计算点标高:10m; βgz:瞬时风压的阵风系数; 根据不同场地类型,按以下公式计算(高度不足5m按5m计算): βgz=K(1+2μf) 其中K为地面粗糙度调整系数,μf为脉动系数 A类场地: βgz=0.92×(1+2μf) 其中:μf=0.387×(Z/10)-0.12 B类场地: βgz=0.89×(1+2μf) 其中:μf=0.5(Z/10)-0.16 C类场地: βgz=0.85×(1+2μf) 其中:μf=0.734(Z/10)-0.22 D类场地: βgz=0.80×(1+2μf) 其中:μf=1.2248(Z/10)-0.3 对于B类地形,10m高度处瞬时风压的阵风系数: βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.78 μz:风压高度变化系数; 根据不同场地类型,按以下公式计算: A类场地: μz=1.379×(Z/10)0.24 当Z>300m时,取Z=300m,当Z<5m时,取Z=5m; B类场地: μz=(Z/10)0.32 当Z>350m时,取Z=350m,当Z<10m时,取Z=10m; C类场地: μz=0.616×(Z/10)0.44 当Z>400m时,取Z=400m,当Z<15m时,取Z=15m; D类场地: μz=0.318×(Z/10)0.60 当Z>450m时,取Z=450m,当Z<30m时,取Z=30m; 对于B类地形,10m高度处风压高度变化系数: μz=1.000×(Z/10)0.32=1 μs1:局部风压体型系数,对于雨篷结构,按规范,计算正风压时,取μs1+=0.5;计算负风压时,取μs1-=-2.0; 另注:上述的局部体型系数μs1(1)是适用于围护构件的从属面积A小于或等于1m2的情况,当围护构件的从属面积A大于或等于10m2时,局部风压体型系数μs1(10)可乘以折减系数0.8,当构件的从属面积小于10m2而大于1m2时,局部风压体型系数μs1(A)可按面积的对数线性插值,即: μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logA 在上式中:当A≥10m2时取A=10m2;当A≤1m2时取A=1m2; w0:基本风压值(MPa),根据现行<<建筑结构荷载规范>>GB50009-2001附表D.4(全国基本风压分布图)中数值采用,按重现期50年,吴县东山地区取0.00045MPa; (1)计算龙骨构件的风荷载标准值: 龙骨构件的从属面积: A=2.5×1.25=3.125m2 LogA=0.495 μsA1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA =0.45 μsA1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA =1.802 wkA+=βgzμzμsA1+w0 =1.78×1×0.45×0.00045 =0.00036MPa wkA-=βgzμzμsA1-w0 =1.78×1×1.802×0.00045 =0.001443MPa (2)计算玻璃部分的风荷载标准值: 玻璃构件的从属面积: A=1.25×1.25=1.5625m2 LogA=0.194 μsB1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA =0.481 μsB1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA =1.922 wkB+=βgzμzμsB1+w0 =1.78×1×0.481×0.00045 =0.000385MPa wkB-=βgzμzμsB1-w0 =1.78×1×1.922×0.00045 =0.00154MPa 3.3 风荷载设计值计算: wA+:正风压作用下作用在雨篷龙骨上的风荷载设计值(MPa); wkA+:正风压作用下作用在雨篷龙骨上的风荷载标准值(MPa); wA-:负风压作用下作用在雨篷龙骨上的风荷载设计值(MPa); wkA-:负风压作用下作用在雨篷龙骨上的风荷载标准值(MPa); wA+=1.4×wkA+ =1.4×0.00036 =0.000504MPa wA-=1.4×wkA- =1.4×0.001443 =0.00202MPa wB+:正风压作用下作用在雨篷玻璃上的风荷载设计值(MPa); wkB+:正风压作用下作用在雨篷玻璃上的风荷载标准值(MPa); wB-:负风压作用下作用在雨篷玻璃上的风荷载设计值(MPa); wkB-:负风压作用下作用在雨篷玻璃上的风荷载标准值(MPa); wB+=1.4×wkB+ =1.4×0.000385 =0.000539MPa wB-=1.4×wkB- =1.4×0.00154 =0.002156MPa 3.4 雪荷载标准值计算: Sk:作用在雨篷上的雪荷载标准值(MPa) S0:基本雪压,根据现行<<建筑结构荷载规范>>GB50009-2001取值,吴县东山地区50年一遇最大积雪的自重:0.0004MPa. μr:屋面积雪分布系数,按表6.2.1[GB50009-2001],为2.0。 根据<<建筑结构荷载规范>>GB50009-2001公式6.1.1屋面雪荷载标准值为: Sk=μr×S0 =2.0×0.0004 =0.0008MPa 3.5 雪荷载设计值计算: S:雪荷载设计值(MPa); S=1.4×Sk =1.4×0.0008 =0.00112MPa 3.6 雨篷面活荷载设计值: Q:雨篷面活荷载设计值(MPa); Qk:雨篷面活荷载标准值取:500N/m2 Q=1.4×Qk =1.4×500/1000000 =0.0007MPa 因为Sk>Qk,所以计算时雪荷载参与正压组合! 3.7 雨篷构件恒荷载设计值: G+:正压作用下雨篷构件恒荷载设计值(MPa); G-:负压作用下雨篷构件恒荷载设计值(MPa); Gk:雨篷结构平均自重取0.0005MPa; 因为Gk与其它可变荷载比较,不起控制作用,所以: G+=1.2×Gk =1.2×0.0005 =0.0006MPa G-=Gk =0.0005MPa 3.8 选取计算荷载组合: (1)正风压的荷载组合计算: SkA+:正风压作用下的龙骨的荷载标准值组合(MPa); SA+:正风压作用下的龙骨的荷载设计值组合(MPa); SkA+=Gk+wkA++0.7Sk =0.00142MPa SA+=G++wA++0.7S =0.001888MPa SkB+:正风压作用下的玻璃的荷载标准值组合(MPa); SB+:正风压作用下的玻璃的荷载设计值组合(MPa); SkB+=Gk+wkB++0.7Sk =0.001445MPa SB+=G++wB++0.7S =0.001923MPa (2)负风压的荷载组合计算: SkA-:负风压作用下的龙骨的荷载标准值组合(MPa); SA-:负风压作用下的龙骨的荷载设计值组合(MPa); SkA-=Gk+wkA- =0.000943MPa SA-=G-+wA- =1.0Gk+1.4wkA- =0.00152MPa SkB-:负风压作用下的玻璃的荷载标准值组合(MPa); SB-:负风压作用下的玻璃的荷载设计值组合(MPa); SkB-=Gk+wkB- =0.00104MPa SB-=G-+wB- =1.0Gk+1.4wkB- =0.001656MPa (3)最不利荷载选取: SkA:作用在龙骨上的最不利荷载标准值组合(MPa); SA:作用在龙骨上的最不利荷载设计值组合(MPa); 按上面2项结果,选最不利因素(正风压情况下出现): SkA=0.00142MPa SA=0.001888MPa SkB:作用在玻璃上的最不利荷载标准值组合(MPa); SB:作用在玻璃上的最不利荷载设计值组合(MPa); 按上面2项结果,选最不利因素(正风压情况下出现): SkB=0.001445MPa SB=0.001923MPa 4 雨篷杆件计算 基本参数: 1:计算点标高:10m; 2:力学模型:悬臂梁; 3:荷载作用:集中力荷载; 4:悬臂总长度:a=2500mm; 5:分格宽度:B=1250mm; 6:玻璃板块配置:夹层玻璃6 +6 mm; 7:悬臂梁材质:Q235; 本处幕墙杆件按悬臂梁力学模型进行设计计算,受力模型如下: 4.1 悬臂梁的受力分析: (1)集中荷载值计算: 本工程结构的每个梁上,共有i=3个集中力作用点,下面对这些力分别求值: Pki:每个集中力的标准值(N); Pi:每个集中力的设计值(N); ai:每个分格的沿悬臂梁方向的长度(mm); Sk:组合荷载标准值(MPa); S:组合荷载设计值(MPa); B:分格宽度(mm); a1=250mm a2=1000mm a3=1250mm Pk1=SkBa2/2 =887.5N P1=SBa2/2 =1180N Pk3=SkBa3/2 =1109.375N P3=SBa3/2 =1475N Pk2=SkB(a2+a3)/2 =1996.875N P2=SB(a2+a3)/2 =2655N (2)雨篷杆件截面最大弯矩(根部处)的弯矩设计值计算: M:全部作用力作用下悬臂梁根部弯矩设计值(N·mm); Mi:单个作用力Pi作用下悬臂梁根部弯矩设计值(N·mm); bi:单个作用力Pi作用点到悬臂梁根部的距离(mm); Pi:每个集中力的设计值(N); Mi=Pi×bi M=ΣMi M1=P1b1 =295000N·mm M3=P3b3 =3687500N·mm M2=P2b2 =3318750N·mm M=ΣMi =7301250N·mm 4.2 选用材料的截面特性: 材料的抗弯强度设计值:f=215MPa 材料弹性模量:E=206000MPa 主力方向惯性矩:I=9770000mm4 主力方向截面抵抗矩:W=115000mm3 塑性发展系数:γ=1.05 4.3 梁的抗弯强度计算: 按悬臂梁抗弯强度公式,应满足: M/γW≤f 上式中: M:悬臂梁的弯矩设计值(N·mm); W:在弯矩作用方向的净截面抵抗矩(mm3); γ:塑性发展系数,取1.05; f:材料的抗弯强度设计值,取215MPa; 则: M/γW=7301250/1.05/115000 =60.466MPa≤215MPa 悬臂梁抗弯强度满足要求。 4.4 梁的挠度计算: df:全部作用力作用下悬臂梁悬臂端挠度计算值(mm); df,lim:悬臂梁悬臂端挠度限值(mm); dfi:单个作用力Pi作用下悬臂梁悬臂端挠度计算值(mm); bi:单个作用力Pi作用点到悬臂梁根部的距离(mm); Pki:每个集中力的标准值(N); a:悬臂梁总长度(mm); dfi=Pkibi2a(3-βi)/6EI βi=bi/a df=Σdfi df1=Pk1b12a(3-β1)/6EI =0.033mm df3=Pk3b32a(3-β3)/6EI =2.871mm df2=Pk2b22a(3-β2)/6EI =1.615mm df=Σdfi =4.519mm df,lim=2×2500/250=20mm 4.519mm≤df,lim=20mm 悬臂梁杆件的挠度满足要求! 5 雨篷焊缝计算 基本参数: 1:焊缝高度:hf=6mm; 2:焊缝有效截面抵抗矩:W=115000mm3; 3:焊缝有效截面积:A=2160mm2; 5.1 受力分析: V:剪力(N) a:悬臂长度(mm): B:分格宽度(mm); M:弯矩(N·mm) V=SaB =0.001888×2500×1250 =5900N M=7301250N·mm 5.2 焊缝校核计算: 校核依据: ((σf/βf)2+τf2)0.5≤ffw 7.1.3-3[GB50017-2003] 上式中: σf:按焊缝有效截面计算,垂直于焊缝长度方向的应力(MPa); βf:正面角焊缝的强度设计值增大系数,取1.22; τf:按焊缝有效截面计算,沿焊缝长度方向的剪应力(MPa); ffw:角焊缝的强度设计值(MPa); ((σf/βf)2+τf2)0.5 =((M/1.22W)2+(V/A)2)0.5 =((7301250/1.22/115000)2+(5900/2160)2)0.5 =52.112MPa 52.112MPa≤ffw=160MPa 焊缝强度能满足要求 6 玻璃的选用与校核 基本参数: 1:计算点标高:10m; 2:玻璃板尺寸:宽×高=B×H=1250mm×1250mm; 3:玻璃配置:夹层玻璃,夹层玻璃:6 +6 mm;上片钢化玻璃,下片钢化玻璃; 模型简图为: 6.1 玻璃板块荷载组合计算: (1)玻璃板块自重: Gk:玻璃板块自重标准值(MPa); G:玻璃板块自重设计值(MPa); t1:玻璃板块上片玻璃厚度(mm); t2:玻璃板块下片玻璃厚度(mm); γg:玻璃的体积密度(N/mm3); wk+:正风压作用下作用在雨篷上的风荷载标准值(MPa); Gk=γg(t1+t2) =25.6/1000000×(6+6) =0.000307MPa 因为Gk与其它可变荷载比较,不起控制作用,所以: G+:正压作用下雨篷玻璃恒荷载设计值(MPa); G-:负压作用下雨篷玻璃恒荷载设计值(MPa); Gk:玻璃板块自重标准值(MPa); G+=1.2×Gk =1.2×0.000307 =0.000368MPa G-=Gk =0.000307MPa (2)正风压的荷载组合计算: Sk+:正风压作用下的荷载标准值组合(MPa); S+:正风压作用下的荷载设计值组合(MPa); Sk+=Gk+wk++0.7Sk =0.001252MPa S+=G++w++0.7S =0.001691MPa (3)负风压的荷载组合计算: Sk-:正风压作用下的荷载标准值组合(MPa); S-:正风压作用下的荷载设计值组合(MPa); Sk-=Gk+wk- =0.001233MPa S-=G-+w- =1.0Gk+1.4wk- =0.001849MPa (4)最不利荷载选取: Sk:最不利荷载标准值组合(MPa); S:最不利荷载设计值组合(MPa); 按上面2项结果,选最不利因素(负风压情况下出现): Sk=0.001233MPa S=0.001849MPa 6.2 玻璃板块荷载分配计算: Sk:最不利荷载标准值组合(MPa); S:最不利荷载设计值组合(MPa); t1:上片玻璃厚度(mm); t2:下片玻璃厚度(mm); Sk1:分配到上片玻璃上的荷载组合标准值(MPa); S1:分配到上片玻璃上的荷载组合设计值(MPa); Sk2:分配到下片玻璃上的荷载组合标准值(MPa); S2:分配到下片玻璃上的荷载组合设计值(MPa); Sk1=Skt13/(t13+t23) =0.001233×63/(63+63) =0.000616MPa S1=St13/(t13+t23) =0.001849×63/(63+63) =0.000924MPa Sk2=Skt23/(t13+t23) =0.001233×63/(63+63) =0.000616MPa S2=St23/(t13+t23) =0.001849×63/(63+63) =0.000924MPa 6.3 玻璃的强度计算: 校核依据:σ≤[fg] (1)上片校核: θ1:上片玻璃的计算参数; η1:上片玻璃的折减系数; Sk1:作用在上片玻璃上的荷载组合标准值(MPa); a:支撑点间玻璃面板长边边长(mm); E:玻璃的弹性模量(MPa); t1:上片玻璃厚度(mm); θ1=Sk1a4/Et14 ……6.1.2-3[JGJ102-2003] =0.000616×10004/72000/64 =6.602 按系数θ1,查表6.1.2-2[JGJ102-2003],η1=0.987; σ1:上片玻璃在组合荷载作用下的板中最大应力设计值(MPa); S1:作用在幕墙上片玻璃上的荷载组合设计值(MPa); a:支撑点间玻璃面板长边边长(mm); t1:上片玻璃厚度(mm); m1:上片玻璃弯矩系数, 查表得m1=0.154; σ1=6m1S1a2η1/t12 =6×0.154×0.000924×10002×0.987/62 =23.408MPa 23.408MPa≤fg1=42MPa(钢化玻璃) 上片玻璃的强度满足! (2)下片校核: θ2:下片玻璃的计算参数; η2:下片玻璃的折减系数; Sk2:作用在下片玻璃上的荷载组合标准值(MPa); a:支撑点间玻璃面板长边边长(mm); E:玻璃的弹性模量(MPa); t2:下片玻璃厚度(mm); θ2=Sk2a4/Et24 ……6.1.2-3[JGJ102-2003] =0.000616×10004/72000/64 =6.602 按系数θ2,查表6.1.2-2[JGJ102-2003],η2=0.987 σ2:下片玻璃在组合荷载作用下的板中最大应力设计值(MPa); S2:作用在幕墙下片玻璃上的荷载组合设计值(MPa); a:支撑点间玻璃面板长边边长(mm); t2:下片玻璃厚度(mm); m2:下片玻璃弯矩系数, 查表得m2=0.154; σ2=6m2S2a2η2/t22 =6×0.154×0.000924×10002×0.987/62 =23.408MPa 23.408MPa≤fg2=42MPa(钢化玻璃) 下片玻璃的强度满足! 6.4 玻璃最大挠度校核: 校核依据: df=ημSka4/D≤df,lim ……6.1.3-2[JGJ102-2003] 上面公式中: df:玻璃板挠度计算值(mm); η:玻璃挠度的折减系数; μ:玻璃挠度系数,查表得μ=0.02603; D:玻璃的弯曲刚度(N·mm); df,lim:许用挠度,取支撑点间玻璃面板长边边长的60,为16.667mm; 其中: D=Ete3/(12(1-υ2)) ……6.1.3-1[JGJ102-2003] 上式中: E:玻璃的弹性模量(MPa); te:玻璃的等效厚度(mm); υ:玻璃材料泊松比,为0.2; te=(t13+t23)1/3 ……6.1.4-5[JGJ102-2003] =(63+63)1/3 =7.56mm D=Ete3/(12(1-υ2)) =72000×7.563/(12×(1-0.22)) =2700507.6N·mm θ:玻璃板块的计算参数; θ=Ska4/Ete4 ……6.1.2-3[JGJ102-2003] =0.001233×10004/72000/7.564 =5.2426 按参数θ,查表6.1.2-2[JGJ102-2003],η=0.998 df=ημSka4/D =0.998×0.02603×0.001233×10004/2700507.6 =11.861mm 11.861mm≤df,lim=16.667mm 玻璃的挠度能满足要求! 7 雨篷埋件计算(后锚固结构) 7.1 校核处埋件受力分析: V:剪力设计值(N); N:轴向拉(压)力设计值(N),本处无轴向拉、压力; M:根部弯矩设计值(N·mm); 根据前面的计算,得: N=0N V=5900N M=7301250N·mm 7.2 锚栓群中承受拉力最大锚栓的拉力计算: 按5.2.2[JGJ145-2004]规定,在轴心拉力和弯矩共同作用下(下图所示),进行弹性分析时,受力最大锚栓的拉力设计值应按下列规定计算:   1:当N/n-My1/Σyi2≥0时:     Nsdh=N/n+My1/Σyi2   2:当N/n-My1/Σyi2<0时:     Nsdh=(NL+M)y1//Σyi/2 在上面公式中:   M:弯矩设计值;   Nsdh:群锚中受拉力最大锚栓的拉力设计值;   y1,yi:锚栓1及i至群锚形心轴的垂直距离;   y1/,yi/:锚栓1及i至受压一侧最外排锚栓的垂直距离;   L:轴力N作用点至受压一侧最外排锚栓的垂直距离; 在本例中:   N/n-My1/Σyi2   =0/4-7301250×75/22500   =-24337.5 因为: -24337.5<0 所以: Nsdh=(NL+M)y1//Σyi/2=24337.5N 按JGJ102-2003的5.5.7中第七条规定,这里的Nsdh再乘以2就是现场实际拉拔应该达到的值。 7.3 群锚受剪内力计算: 按5.3.1[JGJ145-2004]规定,当边距c≥10hef时,所有锚栓均匀分摊剪切荷载; 当边距c<10hef时,部分锚栓分摊剪切荷载; 其中:   hef:锚栓的有效锚固深度;   c:锚栓与混凝土基材之间的距离; 本例中:   c=100mm<10hef=1250mm 所以部分螺栓受剪,承受剪力最大锚栓所受剪力设计值为:Vsdh=V/m=2950N 7.4 锚栓钢材破坏时的受拉承载力计算:   NRd,s=kNRk,s/γRS,N 6.1.2-1[JGJ145-2004]   NRk,s=Asfstk 6.1.2-2[JGJ145-2004] 上面公式中:   NRd,s:锚栓钢材破坏时的受拉承载力设计值;   NRk,s:锚栓钢材破坏时的受拉承载力标准值; k:地震作用下锚固承载力降低系数,按表7.0.5[JGJ145-2004]选取;   As:锚栓应力截面面积;   fstk:锚栓极限抗拉强度标准值;   γRS,N:锚栓钢材受拉破坏承载力分项系数;   NRk,s=Asfstk    =201.06×800    =160848N   γRS,N=1.2fstk/fyk≥1.4 表4.2.6[JGJ145-2004]   fyk:锚栓屈服强度标准值; γRS,N=1.2fstk/fyk =1.2×800 /640     =1.5   取:γRS,N=1.5 NRd,s=kNRk,s/γRS,N    =1×160848/1.5    =107232N≥Nsdh=24337.5N 锚栓钢材受拉破坏承载力满足设计要求! 7.5 混凝土锥体受拉破坏承载力计算: 因锚固点位于结构受拉面,而该结构为普通混凝土结构,故锚固区基材应判定为开裂混凝土。混凝土锥体受拉破坏时的受拉承载力设计值NRd,c应按下列公式计算: NRd,c=kNRk,c/γRc,N   NRk,c=NRk,c0×Ac,N/Ac,N0×ψs,Nψre,Nψec,Nψucr,N 在上面公式中:   NRd,c:混凝土锥体破坏时的受拉承载力设计值;   NRk,c:混凝土锥体破坏时的受拉承载力标准值; k:地震作用下锚固承载力降低系数,按表7.0.5[JGJ145-2004]选取; γRc,N:混凝土锥体破坏时的受拉承载力分项系数,按表4.2.6[JGJ145-2004]采用,取2.15; NRk,c0:开裂混凝土单锚栓受拉,理想混凝土锥体破坏时的受拉承载力标准值; NRk,c0=7.0×fcu,k0.5×hef1.5(膨胀及扩孔型锚栓) 6.1.4[JGJ145-2004] NRk,c0=3.0×fcu,k0.5×(hef-30)1.5(化学锚栓) 6.1.4条文说明[JGJ145-2004] 其中: fcu,k:混凝土立方体抗压强度标准值,当其在45-60MPa间时,应乘以降低系数0.95; hef:锚栓有效锚固深度; NRk,c0=3.0×fcu,k0.5×(hef-30)1.5    =16433.902N   Ac,N0:混凝土破坏锥体投影面面积,按6.1.5[JGJ145-2004]取; scr,N:混凝土锥体破坏情况下,无间距效应和边缘效应,确保每根锚栓受拉承载力标准值的临界间矩。 scr,N=3hef =3×125 =375mm   Ac,N0=scr,N2 =3752    =140625mm2   Ac,N:混凝土实有破坏锥体投影面积,按6.1.6[JGJ145-2004]取:   Ac,N =(c1+s1+0.5×scr,N)×(c2+s2+0.5×scr,N) 其中: c1、c2:方向1及2的边矩; s1、s2:方向1及2的间距; ccr,N:混凝土锥体破坏时的临界边矩,取ccr,N=1.5hef=1.5×125=187.5mm; c1≤ccr,N c2≤ccr,N s1≤scr,N s2≤scr,N   Ac,N=(c1+s1+0.5×scr,N)×(c2+s2+0.5×scr,N)   =(187.5+150+0.5×375)×(100+375+0.5×375)    =347812.5mm2   ψs,N:边矩c对受拉承载力的降低影响系数,按6.1.7[JGJ145-2004]采用:   ψs,N=0.7+0.3×c/ccr,N≤1 (膨胀及扩孔型锚栓) 6.1.7[JGJ145-2004]    ψs,N=1 (化学锚栓) 6.1.7条文说明[JGJ145-2004]   其中c为边矩,当为多个边矩时,取最小值,且需满足cmin≤c≤ccr,N,按6.1.11[JGJ1
