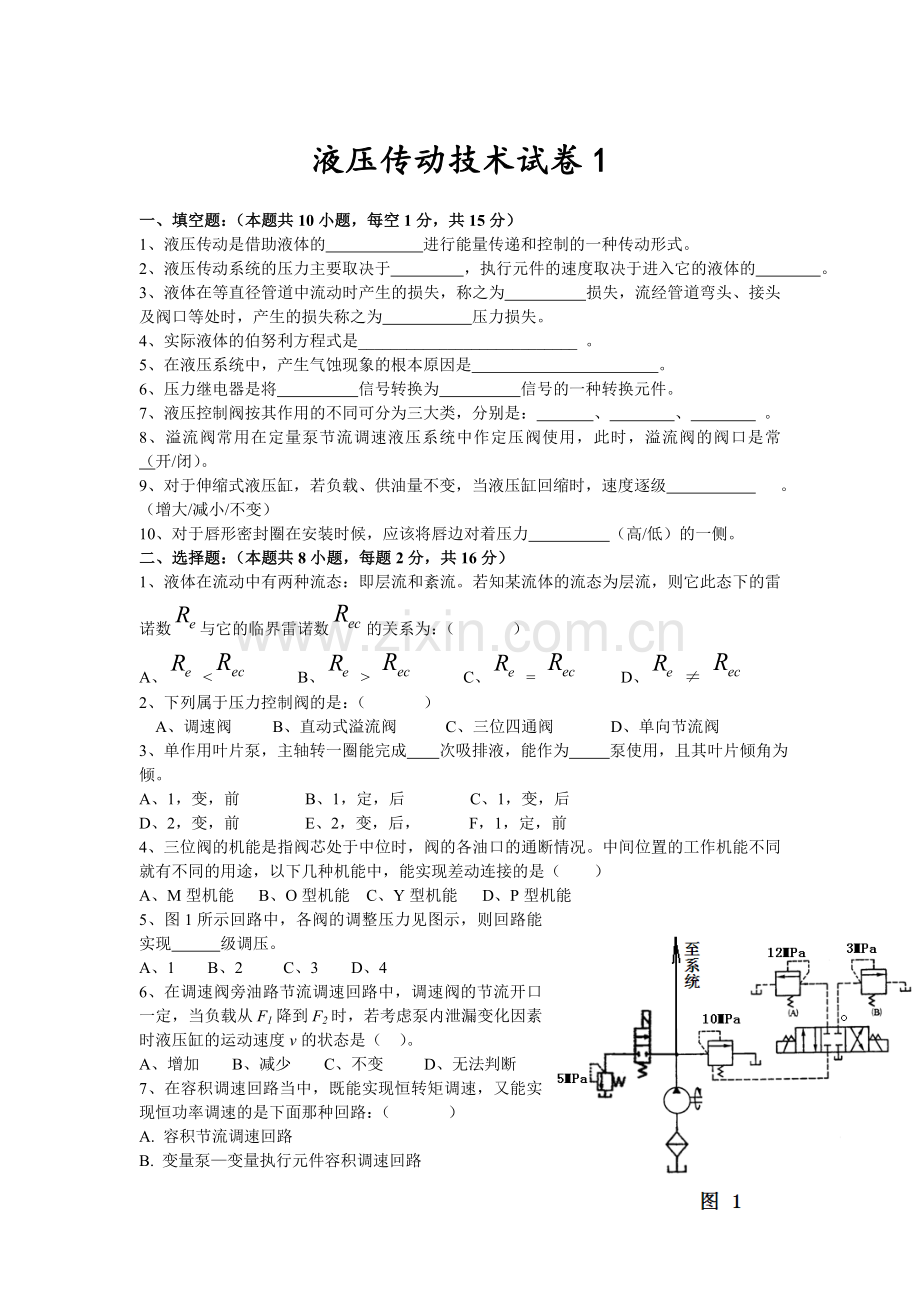

液压传动技术试卷1

一、填空题：（本题共10小题，每空1分，共15分）
1、液压传动是借助液体的 进行能量传递和控制的一种传动形式。
2、液压传动系统的压力主要取决于 ，执行元件的速度取决于进入它的液体的 。
3、液体在等直径管道中流动时产生的损失，称之为 损失，流经管道弯头、接头及阀口等处时，产生的损失称之为 压力损失。
4、实际液体的伯努利方程式是___________________________ 。
5、在液压系统中，产生气蚀现象的根本原因是 。
6、压力继电器是将 信号转换为 信号的一种转换元件。
7、液压控制阀按其作用的不同可分为三大类，分别是： 、 、 。
8、溢流阀常用在定量泵节流调速液压系统中作定压阀使用，此时，溢流阀的阀口是常 （开/闭）。
9、对于伸缩式液压缸，若负载、供油量不变，当液压缸回缩时，速度逐级 。 （增大/减小/不变）
10、对于唇形密封圈在安装时候，应该将唇边对着压力 （高/低）的一侧。
二、选择题：（本题共8小题，每题2分，共16分）
1、液体在流动中有两种流态：即层流和紊流。若知某流体的流态为层流，则它此态下的雷诺数与它的临界雷诺数的关系为：（ ）
A、 < B、 > C、 = D、 ≠
2、下列属于压力控制阀的是：（ ）
A、调速阀 B、直动式溢流阀 C、三位四通阀 D、单向节流阀
3、单作用叶片泵，主轴转一圈能完成 次吸排液，能作为 泵使用，且其叶片倾角为 倾。
A、1，变，前 B、1，定，后 C、1，变，后
D、2，变，前 E、2，变，后， F，1，定，前
4、三位阀的机能是指阀芯处于中位时，阀的各油口的通断情况。中间位置的工作机能不同就有不同的用途，以下几种机能中，能实现差动连接的是（ ）
A、M型机能 B、O型机能 C、Y型机能 D、P型机能
5、图1所示回路中，各阀的调整压力见图示，则回路能实现 级调压。
A、1 B、2 C、3 D、4
6、在调速阀旁油路节流调速回路中，调速阀的节流开口一定，当负载从F1降到F2时，若考虑泵内泄漏变化因素时液压缸的运动速度v的状态是（ ）。
A、增加 B、减少 C、不变 D、无法判断
7、在容积调速回路当中，既能实现恒转矩调速，又能实现恒功率调速的是下面那种回路：（ ）
A. 容积节流调速回路
B. 变量泵—变量执行元件容积调速回路
C. 定量泵—变量执行元件容积调速回路
D. 变量泵—定量执行元件容积调速回路
8、有两个调整压力分别为5MPa和10MPa内控外泄式顺序阀串联在液泵的出口，泵的出口压力为（ ）。
A、5Mpa B、10MPa C、15MPa D、0MPa
三、判断题：（正确打√，错误打×）：（本题共10小题，每小题1分，共10分）
1、连续性方程是质量守恒定律在液体动力学中的应用。 （ ）
2、液压马达的功用是将机械能转变为液压能。 （ ）
3、液控单向阀的特点是：正向导通，反向不通。 （ ）
4、单杆双作用液压缸由于左右两腔的面积不可能相同，故该缸不能实现双向等速运动。 （ ）
5、顺序阀在工作时候阀口只有两种情况，打开或关闭，不会出现浮动状态。（ ）
6、节流阀在实际使用时，只要把节流口关的足够小，就可以得到任意小的速度。（ ）
7、对于定值减压阀，当出口压力降低时候，减压口会自动增大。 （ ）
8、换向阀只能实现执行元件运动方向的换向，也能实现执行元件的启停。 （ ）
9、利用远程调压阀的远程调压回路中，只有在溢流阀的的调定压力低于远程调压阀的调定压力时，远程调压阀才能起作用。 （ ）
10、同步运动分速度同步和位置同步，位置同步必定速度同步；而速度同步未必位置同步。 （ ）
四、简答题：（本题共3小题，共14分）
1、试简述气压传动系统的基本组成及各部分的功能。（6分）
2、什么是气穴现象？气穴现象有什么危害？（5分）
3、试简述蓄能器的功用。（3分）

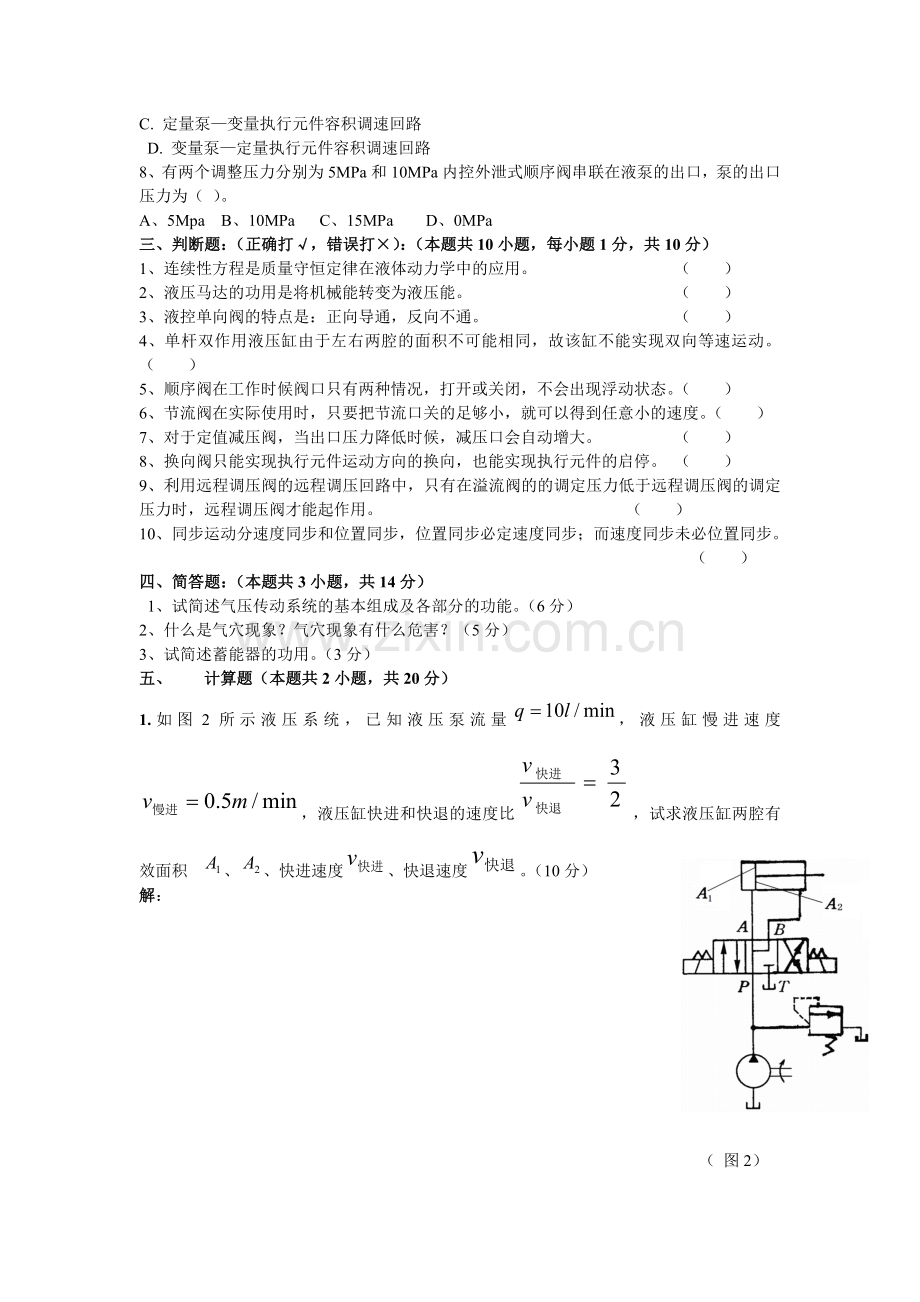

五、 计算题（本题共2小题，共20分）
1.如图2所示液压系统，已知液压泵流量，液压缸慢进速度，液压缸快进和快退的速度比，试求液压缸两腔有效面积、、快进速度、快退速度。（10分）
解：

（ 图2）
2、如图3所示，溢流阀调定压力，两个减压阀的调定压力分别为，活塞前进时，负荷F=1000N，活塞面积 ，减压阀全开时的压力损失及管路损失忽略不计，求：（10分）
（1）活塞在运动时和到达尽头时，A、B、C三点的压力各为多少？
（2）当负载F=7000N时，A、B、C三点的压力是多少？

解：

（图 3）

六、回路分析题（本题共1小题，共25分）
图4液压系统可以实现的动作见左下角的工作循环图：

（图 4）

1、试根据这些动作顺序填写下列电磁铁动作顺序表：（其中通电“+”，断电“—” ）(每空1分，12空共12分)
动作 电磁铁
1YA
2YA
3YA
快进

工进

停留

快退

2.写出下列液压元件的全称：（若为换向阀，需标明位通和类型）（每空1分，共5分）

元件代号
1
2
3
4
5
元件名称

3.写出下列元件在回路中所起的作用：（每空1分，共5分）
元件代号
在 回 路 中 的 作 用
4

5

6

7

8

4.试分析这个液压系统包含了那些液压基本回路？（3分）

试卷1参考答案及评分标准
一、填空题：（本题共10小题，每空1分，共15分）
1、压力能
2、负载，流量
3、沿程，局部
4、
5、局部压力过低
6、压力，电
7、方向控制阀，压力控制阀，流量控制阀
8、开
9、减小
10、高
二、选择题：（本题共8小题，每题2分，共16分）
1、A, 2、B , 3、C , 4、D , 5、C ,
6、A, 7、B, 8、B.
三、判断题：（正确打√，错误打×）：（本题共10小题，每小题1分，共10分）
1 √， 2 × ，3 × ， 4 × ， 5，√ ，
6 ×， 7 √， 8 √， 9 ×， 10，√
四、简答题：（本题共3小题，共14分）
1、要点：（6分）
要点：四大组成：气压发生装置、执行元件、控制元件、辅助元件四部分组成。
气压发生装置将原动机提供的机械能转换为空气的压力能。
执行元件将空气的压力能转换为机械能。
控制元件用来控制压缩空气流的压力、流量和流动方向等。
辅助元件是使压缩空气净化、湿润、消声以连接系统各元件。
2、要点：（5分）
先是气穴现象
后是气蚀现象
3、要点：（3分）
1）、作辅助动力源
2）、保压和补充泄漏
3）、缓冲和吸收压力脉动
五、计算题（本题共2小题，共20分）
1、 要点：（10分）
∵ ―――――――――――――――1
―――――----------―――――1.
―― ----― 1
―――――― ―― 1
――――――――――― ――－0.5
－――――――――－0.5
――――――1
以上几式联立，分别求出：
――――――――――― ―――1
――――――― ―――――1
―――――――― ――－1
―――――――――――1
2、要点（10分）
1）、
运动时： , ，
到尽头时：， ，
2)、
此时：， ，

六、回路分析题（本题共1小题，共25分）
动作 电磁铁
1YA
2YA
3YA
快进
+
-
+
工进
+
-
-
停留
+
-
-
快退
-
+
-

1、如上表（12分）
2、（5分）
元件代号
1
2
3
4
5
元件名称
3位5通电液换向阀
压力继电器
液控单向阀
调速阀
滤油器

3、（5分）
元件代号
在 回 路 中 的 作 用
4
调节系统速度
5
过滤回油路油液中的杂质
6
切换3号液控单向阀的控制油口
7
防止油液倒流
8
作背压阀用

4、差动回路 、容积节流调速回路、速度换接回路、换向回路等（3分）。
