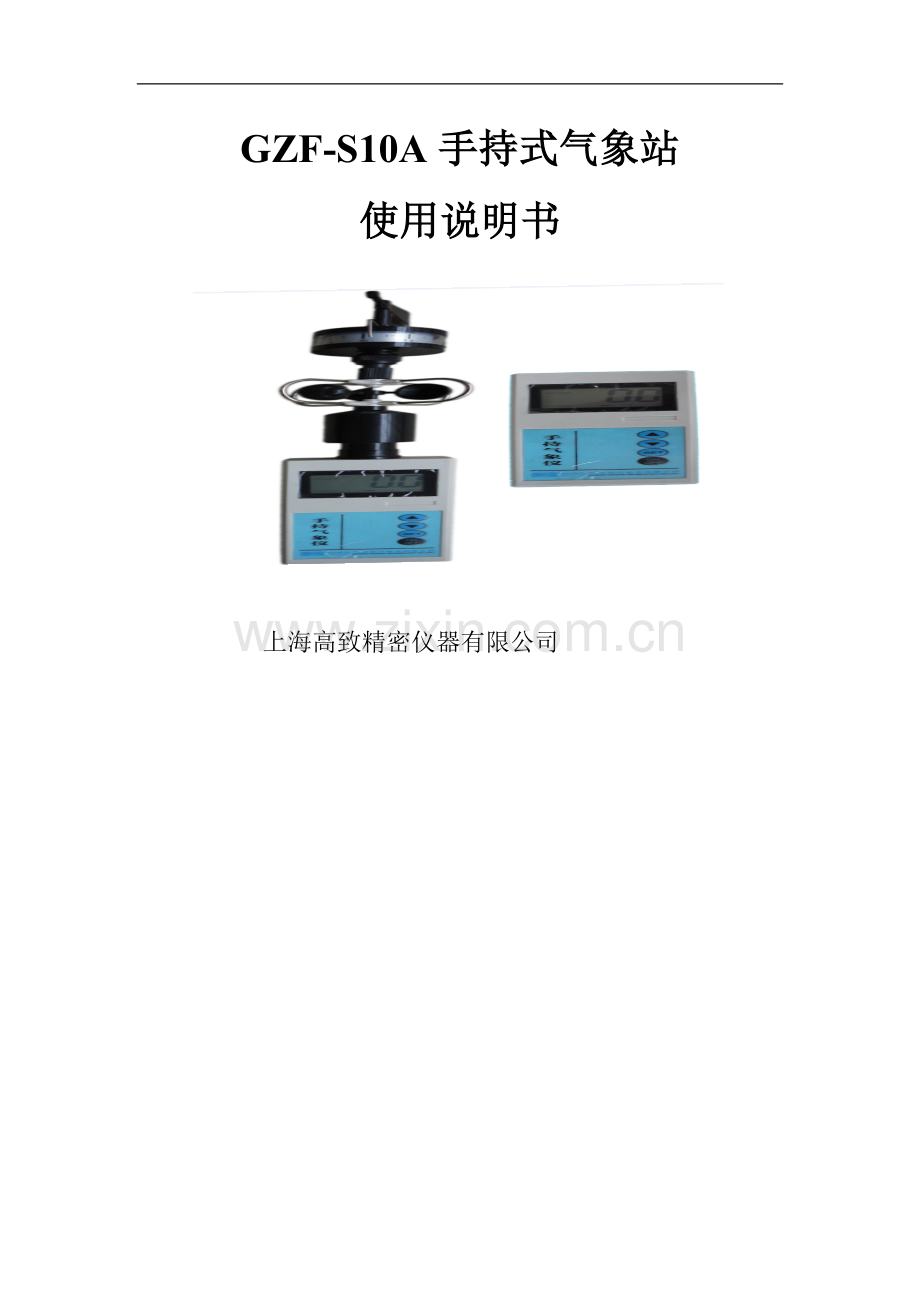

GZF-S10A手持式气象站
使用说明书

上海高致精密仪器有限公司

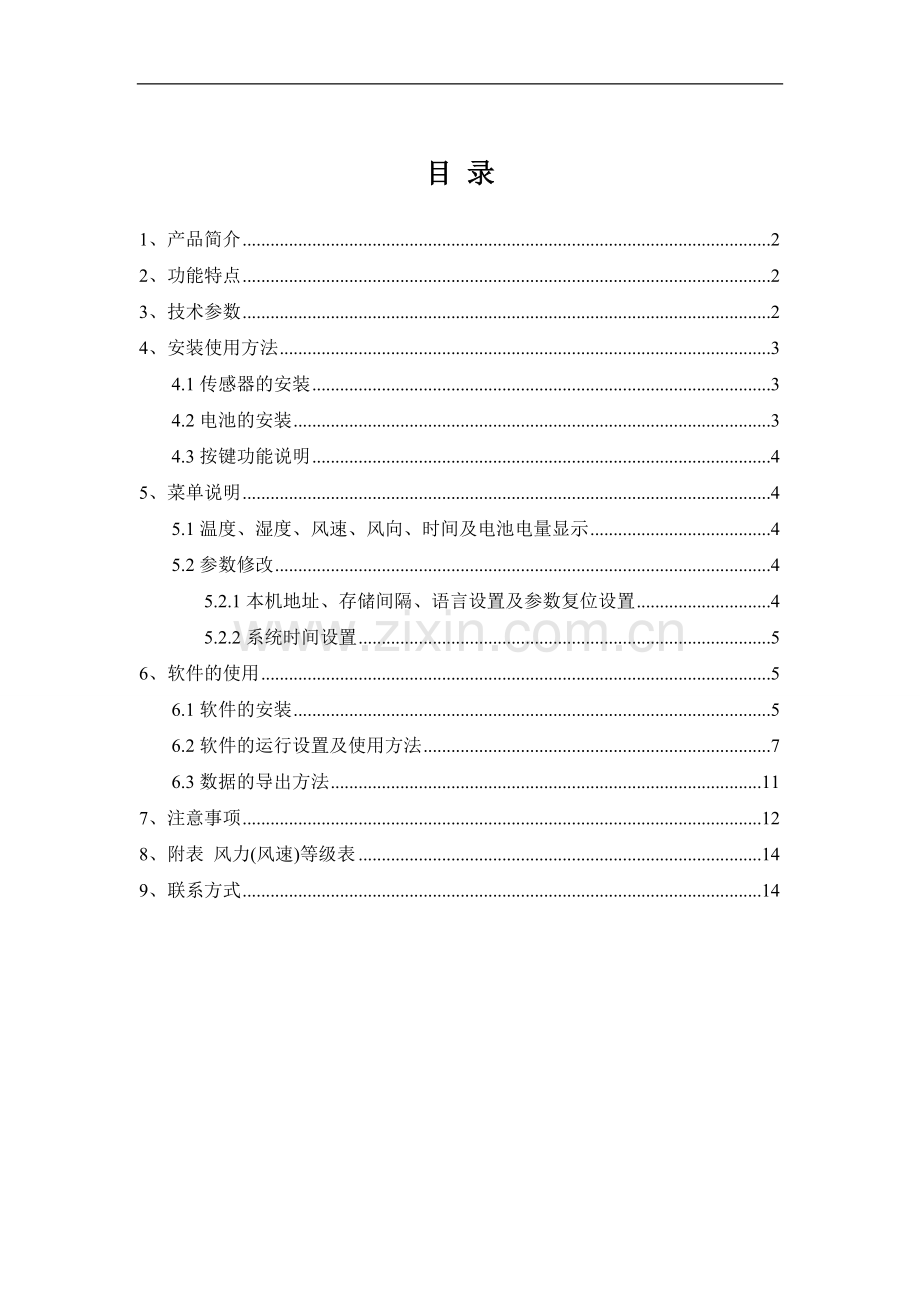

目 录

1、产品简介 2
2、功能特点 2
3、技术参数 2
4、安装使用方法 3
4.1传感器的安装 3
4.2电池的安装 3
4.3按键功能说明 4
5、菜单说明 4
5.1温度、湿度、风速、风向、时间及电池电量显示 4
5.2参数修改 4
5.2.1本机地址、存储间隔、语言设置及参数复位设置 4
5.2.2系统时间设置 5
6、软件的使用 5
6.1软件的安装 5
6.2软件的运行设置及使用方法 7
6.3数据的导出方法 11
7、注意事项 12
8、附表 风力(风速)等级表 14
9、联系方式 14

1、产品简介
GZF-S10A手持式气象站，又称手持气象仪，是一款携带方便，操作简单，集多项气象要素于一体的可移动式气象观测仪器。系统采用精密传感器及智能芯片，能同时对风向、风速、大气压、温度、湿度五项气象要素进行准确测量。内置大容量FLASH存储芯片可存储至少一年的气象数据；通用USB通讯接口，使用配套的USB线缆即可将数据下载到电脑，方便用户对气象数据的进一步处理分析。
本仪器可广泛应用于气象、环保、机场、农林、水文、军事、仓储、科学研究等领域。

2、功能特点
●128×64大屏幕液晶显示温度、湿度、风速、气压值；
●特制的风向刻度盘（16个方位）及指针用来指示实时风向；
●大容量数据存储，最多可存储40960条气象数据（数据记录间隔可在1~240分钟之间设置）；
●通用USB通讯接口，方便数据下载；
●系统语言可在中文和英文之间切换；
●只需三节5号干电池供电；低功耗设计，长时间待机；
●结构设计科学合理，方便携带。

3、技术参数

气
象
参
数
测量要素
测量范围
精度
分辨率
单位
风速
0~30
±0.3
0.1
m/s
风向
16方位
±1方位
1方位
方位
大气温度
-50~80
±0.3
0.1
℃
相对湿度
0~100%
±3%
0.1
%RH
大气压力
10~1100
±0.3
0.1
hPa
电源
5号干电池（3节）
通讯
USB
存储
4万条数据
主机尺寸
160mm×70mm×28mm
整机尺寸
405mm×100mm×100mm
重量
约0.5Kg
工作环境
-20℃～80℃；5％RH～95％RH

4、安装使用方法
电池盒
风速风向传感器接口
液晶显示屏
手持按键面板

4.1传感器的安装
（1）将风速传感器部件插入到手持气象仪顶部的传感器接口，并将固定螺盖顺时针拧紧。
（2）将风速传感器顶部的螺盖拧下，将风向传感器部件安装在对应接口处，顺时针拧紧。

4.2电池的安装
将仪器背面的电池盒仓盖打开，按照正确的方向将3节电池安装在电池盒内；安装完成后，盖好电池仓盖。

4.3按键功能说明
按键
功能描述

修改参数键：预设置参数值加1。

修改参数键：预设置参数值减1。

功能切换键：通过此键可进入“时间设置”、“本机地址”、“存储间隔”、“语言设置”、“参数复位”设置界面；下一页。还用来切换当前可操作参数。
注：所有参数修改完毕，切换至主界面时修改后的参数生效。

电源开关。

5、菜单说明
5.1温度、湿度、风速、风向、时间及电池电量显示
11/12/05 15:00:44 一
风速： 0.0m/s
气压： 1020.5hpa
版本号： V120303
11/12/05 15:00:44 一
温度： 12.9℃
湿度： 70.5RH
电量： 81.5％

界面一 界面二
手持气象仪开机之后，将显示如上图所示的系统主界面（界面一）。该界面显示当前时间以及各传感器采集的实时气象值。电池标志显示的是系统的剩余电量。按 进入界面二，可查看相关的数值信息，同样，再按下 可返回界面一。

5.2参数修改
5.2.1本机地址、存储间隔、语言设置及参数复位设置
本机地址 【 1】
存储间隔 【 1】
语言间隔 【 中文】
参数复位 【 否】

在处于风速校准界面时，按下 键进入该界面。可以对本机地址、存储间隔、语言设置及参数复位进行设置。默认的本机地址为“1”；存储间隔可以在1~240分钟之间设置；语言可设置为“中文”或“英文”；参数复位选择“是”时，系统将进行复位操作。

年 月 日
11 12 05
时 分 秒
15 32 47
5.2.2系统时间设置

按下 键可进入时间设置界面，反显光标所在的参数为当前可修改项，通过 和 可对该参数进行设置；修改完毕，通过 切换至其它需要修改的参数项。

注：修改完毕，通过 切换到主界面时，修改的参数自动保存并生效。

6、软件的使用
6.1软件的安装
把光盘放入电脑光驱中，打开运行，看到如下图标

双击此图标进行安装，双击进行运行解压缩之后，看到如下界面；

点击“下一步”，出现如下界面

根据自己的喜好可以更改软件安装的路径，这里选择默认安装，点击“下一步”，出现如下界面

继续点击安装，出现如下界面

点击完成，在桌面上会出现如下图标，这就是自动气象站的桌面快捷方式，如想运行此软件，直接双击，即可进入，软件界面。此时，自动气象站软件已经安装完成了。

6.2软件的运行设置及使用方法
1、双击桌面上的自动气象站软件图标，出现如下界面

第一次登录时，选择默认登录，此时的用户名和密码都是“admin”,登录进去之后，在软件左上角的“管理”——“用户管理”里面输入“admin”之后，进入新界面可以重新设置用户名和密码；

2、登录进去之后，显示如下界面：

登录进去之后，设备类型默认为：自动气象站（16通道 Modbus），把光标放在左侧的设备类型方框中，左键双击，出现管理员配置界面；

3、在“设备配置”栏里面的“设备类型”下拉菜单中选择“手持式气象仪”，通讯方式选“串口”，点击“串口设置”，会出现“串口设置”窗口，在串口下拉菜单那一栏提供32个串口供你选择，但是要选择相应的串口，才能实现正确的通讯；

如果要在电脑上实现通讯，则需一根两端是USB的转接线，连接电脑和手持式气象站，把手持式气象站打开，连接之后出现相应的对话框，直接默认点击，安装好了驱动就实现了连接。反键单击“我的电脑”，点击“设备管理器”，出现如图：

4、在“USB-SERIAL CH341A(COM3)”这一栏 ,可查看到，连接是COM3端口，那么，在弹出的串口设置窗口中，串口选择 “COM3”，其他的不做任何更改，点击“确定”，“保存设置”后，点击管理员配置右上角的叉叉，退出管理员配置界面，此时手持式气象站已经和电脑实现了连接，回到了主页面；

5、在主页面可以手动下载数据，也可自动下载数据。手动下载数据时，直接点击界面右上角“下载实时数据”就可以下载数据了，自动下载数据时，把“下载周期”调到自己设定的值，点击“定时下载”，界面上面就会定时下载数据，就会显示相应的“气温”“湿度”“气压”“风速”值；

6、主界面下方有“气温波形”“ 湿度波形”“ 风速波形”“ 气压波形”，选择相应的波形，调整好初始值和变化值后，在自动下载数据的情况下，就可以在界面上看到相应的波形变化曲线；

7、在主界面“历史数据”那一栏里面，同样可以实现手动下载和自动下载数据，下载好数据之后可以显示在主界面上面，供查看分析；

8、在主界面“参数设置”那一栏里面可以对手持式气象站进行参数读取和从新配置。

6.3数据的导出方法
在主界面的左上角有“数据”选项，在下拉菜单中有相应的数据统计方法，以数据统计单气象要素统计为例，先点击“数据”下拉菜单中的“数据统计”，再点击“单气象要素统计”，点击之后，出现如下界面。

设定好统计的要素，统计的时间，统计的方式，点击“查看结果”，界面会出现相应的数据，再点击“导出”，出现如下界面

调整好“文件名”，“保存类型”之后，点击保存，就可以把相应的数据导出成相应的文件格式。
7、注意事项
1、使用前请认真阅读本说明书，确保传感器要插入对应传感器接口，电池方向正确；
2、仪器上显示电池电量不足时，请及时跟换电池，以防电池泄露损坏仪器；
3、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用，请勿进行冷、热冲击；
4、仪器属于精密器件，用户在使用时请不要自行拆卸以免损坏产品；
5、请保存好检定证书和合格证，维修时随同产品一同返回。

8、附表 风力(风速)等级表
等级
名称
陆地地面物体特征
风速(米/秒)
0
无风
静，烟直上
0～0.2
1
软风
烟能表示风向，树叶略有摇动
0.3～1.5
2
轻风
人面感觉有风，树叶微动
1.6～3.3
3
微风
树叶及小枝摇动不息，旗子展开，高的草摇动不息
3.4～5.4
4
和风
能吹起地面灰尘和纸张,树枝动摇，高的草呈波浪起伏
5.5～7.9
5
清劲风
有叶的小树摇摆，内陆的水面有小波，高的草波浪起伏明显
8.0～10.7
6
强风
大树枝摇动，电线呼呼有声，撑伞困难，高的草不时倾伏于地
10.8～13.8
7
疾风
全树摇动，大树枝弯下来，迎风步行感觉不便
13.9～17.l
8
大风
可折毁小树枝，人迎风前行感觉阻力很大
17.2～20.7
9
烈风
草房遭受破坏，屋瓦被掀起，大树枝可折断。
20.8～24.4
10
狂风
树木可被吹倒，一般建筑物遭破坏
24.5～28.4
11
暴风
大树可被吹倒，一般建筑物遭严重破坏
28.5～32.6
12
飓风
陆上绝少，其催毁力极大
>32.6
