手持机测试版软件需求文档.doc

一、手持终端软件需求
1、功能模块
（1）登陆功能
（2）照相功能
（3）历史图片查询功能
（4）故障录入功能
（5）照片无线上传功能
2、功能模块详细描述
（1）登陆功能

名称
登陆功能
功能描述
通过输入用户名和密码进行验证是否为合法用户，如果是则进入系统界面，否则不能进入系统并进行相关提示。
优先级
P1S1
输入
用户名、密码
操作序列
输入用户名、密码－>验证－>系统界面
输出
进入系统界面
补充说明
目前只有办公室具有无线网络条件，工作场地并没有无线网络条件，要保证在没有网络环境下能登入系统。

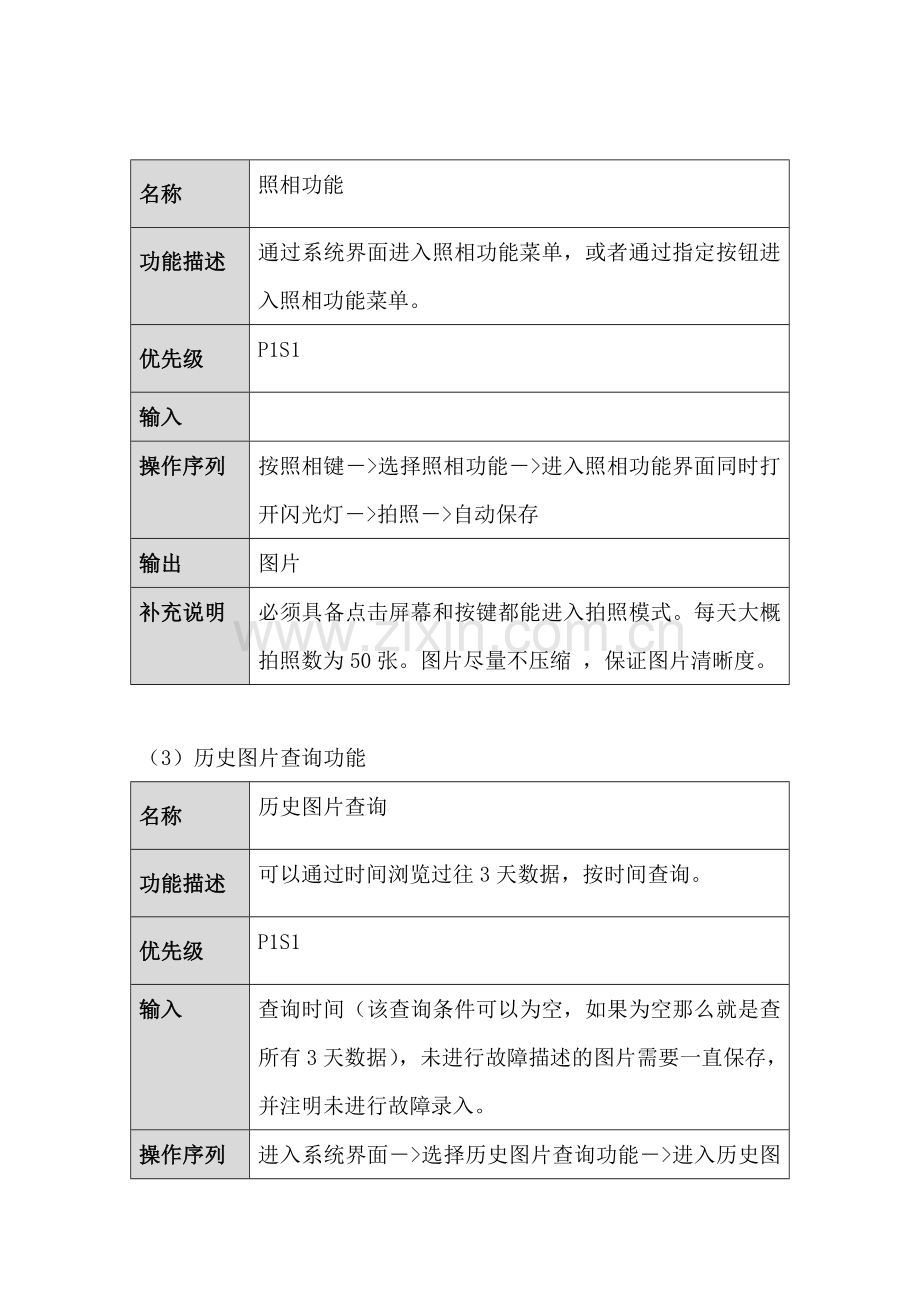

（2）照相功能

名称
照相功能
功能描述
通过系统界面进入照相功能菜单，或者通过指定按钮进入照相功能菜单。
优先级
P1S1
输入

操作序列
按照相键－>选择照相功能－>进入照相功能界面同时打开闪光灯－>拍照－>自动保存
输出
补充说明
必须具备点击屏幕和按键都能进入拍照模式。每天大概拍照数为50张。图片尽量不压缩 ，保证图片清晰度。

（3）历史图片查询功能
名称
历史图片查询
功能描述
可以通过时间浏览过往3天数据，按时间查询。
优先级
P1S1
输入
查询时间（该查询条件可以为空，如果为空那么就是查所有3天数据），未进行故障描述的图片需要一直保存，并注明未进行故障录入。
操作序列
进入系统界面－>选择历史图片查询功能－>进入历史图片查询界面－>输入查询条件－>获取查询结果
输出
查询图片结果，图片应配有文字说明（包括：拍摄时间、拍摄图片的GPS数据、是否已对其进行故障描述）
补充说明
因为一个手持机可能有多个人使用，查询出的图片只能是当前登陆用户拍摄的图片。

（4）故障录入功能
名称
故障录入
功能描述
对每张照片，对应录入故障信息
优先级
P1S1
输入
未进行故障信息描述的图片
操作序列
进入系统界面－>选择故障录入功能－>进入故障录入界面－>选择需要录入故障信息的图片（按日期打包，例如：昨天未进行录入，那么要提示昨天的图片还未录入，如果历史图片都录入完，在这里就不显示）－>录入故障信息－>保存故障信息
输出
包含故障信息说明的图片
补充说明
故障信息包括以下信息：
1、日期（不用录入，确定为拍摄图片信息日期，并且为只读数据不能修改）
2、车辆号，通过人工输入，车号主要是由英文和数字构成（在此建议打开输入键盘的时候自动默认为英文键盘）
3、修程（包括：厂修、段修、临修、事故临修、段修），这几个修程是固定的，通过下拉框选择。
4、台位（1-16）
5、部位（包括：车钩、车体、底架、翻转、钩缓、集经配件、集经油漆、连缓、轮轴、内制动、入段配件、油漆、制动、制动梁、制动装置、转向架）这些部位是固定的，通过下拉框选择。
6、故障分级（类型） 包括：A类故障、B类故障、C类故障，这些故障分级是固定的，通过下拉框选择。
7、故障分类 包括：整车落成、中间抽查、入段配件、配件落成，这些故障分类是固定的，通过下拉框选择。
8、故障内容，通过输入文字进行描述。（故障信息多为汉字信息键盘默认为中文输入）

（5）照片无线上传功能
名称
照片无线上传
功能描述
当进入到有无线网络的环境下，自动向服务器发送图片信息以及对应的故障信息。
优先级
P1S1
输入
点击图片上传按钮
操作序列
点击图片上传按钮－>检查网络环境（如果具有无线网络环境上传图片至服务器，没有网络环境对其进行提示）－>上传图片－>对3天前已进行描述的故障图片进行删除
输出

补充说明
所有图片都要上传，包括未进行故障描述的图片。未进行故障描述的图片一直保存在手机卡上，如果对历史的图片进行故障描述后，对应的故障信息进行上传。

二、Web端软件需求
原有系统设置功能、终端状态浏览等功能保持，用户图片查询功能模块需要进行以下修改以及增加报表功能。如下：
1、功能模块
（1）故障查询功能
（2）报表功能
2、功能模块详细描述
（1）故障查询功能

名称
故障查询功能
功能描述
通过组合查询条件，得出故障查询结果。
优先级
P1S1
输入
1、日期
2、车辆号
3、修程（包括：厂修、段修、临修、事故临修、段修）
4、台位（包括：1-16）
5、部位（包括：车钩、车体、底架、翻转、钩缓、集经配件、集经油漆、连缓、轮轴、内制动、入段配件、油漆、制动、制动梁、制动装置、转向架）。
6、故障分级（类型） 包括：A类故障、B类故障、C类故障。
7、故障分类 包括：整车落成、中间抽查、入段配件、配件落成。
操作序列
输入查询条件（如果不选择下拉框内容，则查询条件为包含所有内容）－>点击查询按钮－>获取查询结果
输出
查询结果
补充说明
查询结果样式如附件1

（2）报表功能

名称
报表功能
功能描述
通过组合统计查询条件，得出故障统计结果。该报表可通过网页打印、导成word或者excel格式
优先级
P1S1
输入
1、日期（周、月、季、年）
2、车辆号
3、修程（包括：厂修、段修、临修、事故临修、段修）
4、台位（包括：1-16）
5、部位（包括：车钩、车体、底架、翻转、钩缓、集经配件、集经油漆、连缓、轮轴、内制动、入段配件、油漆、制动、制动梁、制动装置、转向架）。
6、故障分级（类型） 包括：A类故障、B类故障、C类故障。
7、故障分类 包括：整车落成、中间抽查、入段配件、配件落成。
操作序列
输入统计条件（如果不选择下拉框内容，则统计条件为包含所有内容）－>点击统计按钮－>获取统计报表
输出
统计报表
补充说明
报表格式如附件一格式

2、统计结果报表展示
重庆市西车辆段质检故障统计（周、月、季、年）报表
统计日期：（某某年某某月第几周、某某年某某月、某某年某季度、某某年）
序号
日期
质检员
车辆号
台位
部位
A类故障
B类故障
C类故障
整车落成
中间抽查
入段配件
配件落成

合计
