内装彩钢板（部分）安装工程

施
工
技
术
要
求

2011年05月05日

1.工程内容：
本次内装工程包含：A、2#切片厂房、4#动力站、5#多晶厂房内的彩钢板隔墙及吊顶，包含彩钢板墙上的门窗采购及安装；B、以上区域彩钢板隔墙内的照开关、插座等电气安装工程（详见电气工程技术附件）。
具体工程范围见彩钢板隔墙、吊顶工程量表与相关图纸。

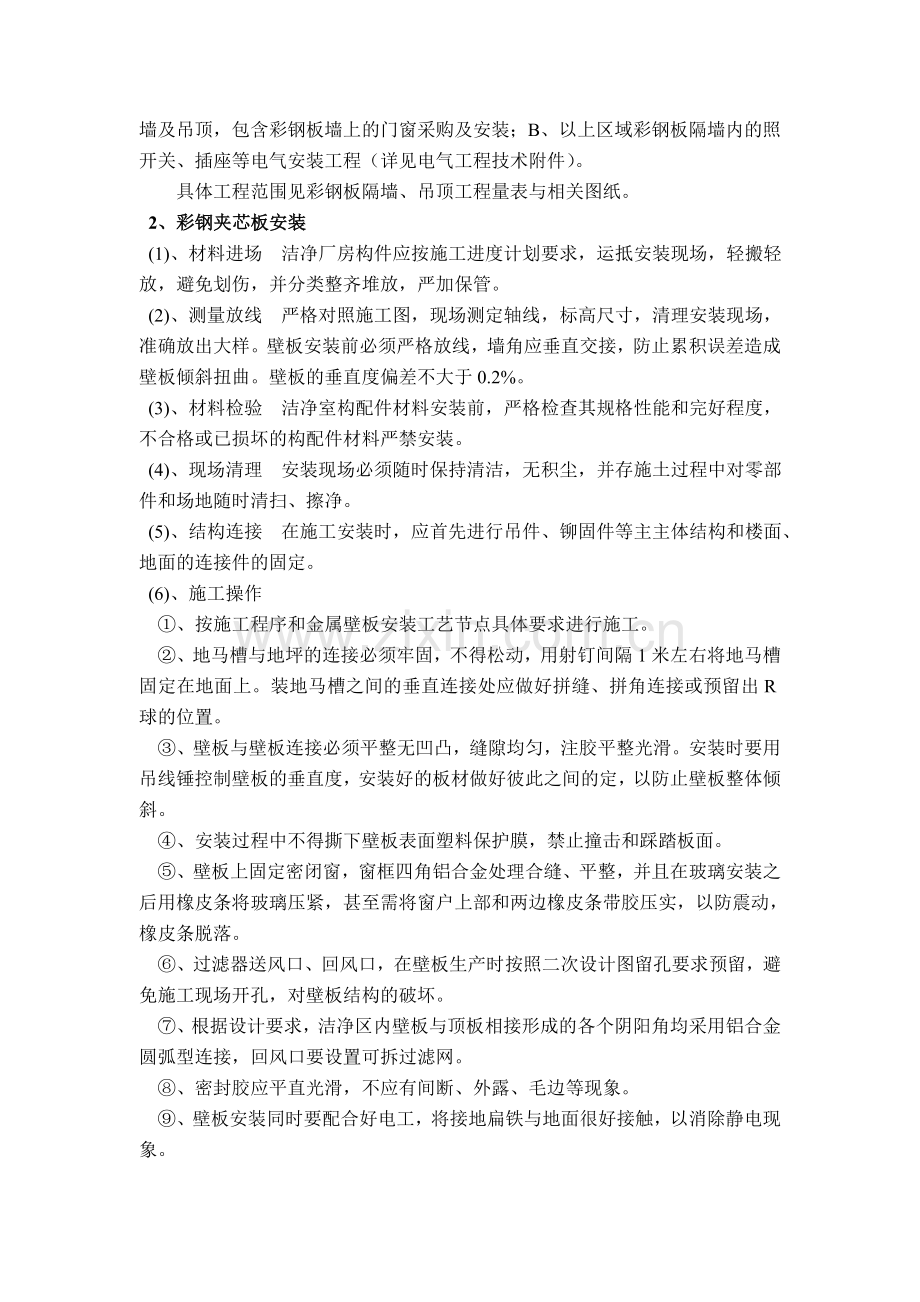

2、彩钢夹芯板安装
(1)、材料进场 洁净厂房构件应按施工进度计划要求，运抵安装现场，轻搬轻放，避免划伤，并分类整齐堆放，严加保管。
(2)、测量放线 严格对照施工图，现场测定轴线，标高尺寸，清理安装现场，准确放出大样。壁板安装前必须严格放线，墙角应垂直交接，防止累积误差造成壁板倾斜扭曲。壁板的垂直度偏差不大于0.2%。
(3)、材料检验 洁净室构配件材料安装前，严格检查其规格性能和完好程度，不合格或已损坏的构配件材料严禁安装。
(4)、现场清理 安装现场必须随时保持清洁，无积尘，并存施土过程中对零部件和场地随时清扫、擦净。
(5)、结构连接 在施工安装时，应首先进行吊件、铆固件等主主体结构和楼面、地面的连接件的固定。
(6)、施工操作
①、按施工程序和金属壁板安装工艺节点具体要求进行施工。
②、地马槽与地坪的连接必须牢固，不得松动，用射钉间隔1米左右将地马槽固定在地面上。装地马槽之间的垂直连接处应做好拼缝、拼角连接或预留出R球的位置。
③、壁板与壁板连接必须平整无凹凸，缝隙均匀，注胶平整光滑。安装时要用吊线锤控制壁板的垂直度，安装好的板材做好彼此之间的定，以防止壁板整体倾斜。
④、安装过程中不得撕下壁板表面塑料保护膜，禁止撞击和踩踏板面。
⑤、壁板上固定密闭窗，窗框四角铝合金处理合缝、平整，并且在玻璃安装之后用橡皮条将玻璃压紧，甚至需将窗户上部和两边橡皮条带胶压实，以防震动，橡皮条脱落。
⑥、过滤器送风口、回风口，在壁板生产时按照二次设计图留孔要求预留，避免施工现场开孔，对壁板结构的破坏。
⑦、根据设计要求，洁净区内壁板与顶板相接形成的各个阴阳角均采用铝合金圆弧型连接，回风口要设置可拆过滤网。
⑧、密封胶应平直光滑，不应有间断、外露、毛边等现象。
⑨、壁板安装同时要配合好电工，将接地扁铁与地面很好接触，以消除静电现象。
(7)、隐蔽验收 在净化室安装的施工过程中必须随时清扫灰尘，对掩蔽空间的清扫应做好清扫记录。
(8)、成品保护 加强成品保护教育，对已安装的成品或半成品严加保护，防止被污染及损坏。严格按顺序施工，做到衔接合理，避免返工，造成材料浪费、成品受损。
(9)、现场管理 制定净化区域施工管理制度，控制人物流造成的区域污染。
(10)、施工流程

测量、放线

固定下马槽 安装吊顶构件

安装壁板 安装吊顶主龙骨

安装门窗 安装顶板

安装回风口、排风口 安装装饰R条

清理除尘

注胶密封

维护结构漏检 空吹 清理除尘

安装过滤器

系统自检

待测试

3、净化结构部分施工结点图

4. 围护及吊顶用彩钢要求：
围护彩钢板要求：机制岩棉夹芯彩钢板，板厚50MM；基板厚度0.5MM，选用知名钢厂品牌；
吊顶彩钢板要求：手工岩棉夹芯彩钢板，板厚50MM；基板厚度0.5MM，基板选用宝钢、武钢等知名大厂产品。
隔墙及吊顶彩钢板的颜色由业主确认。
5.彩钢板围护隔墙上门和窗的要求：
彩钢板围护隔墙上门和窗要选用符合图纸要求的规格和型号，安装时要符合相关的规范。
