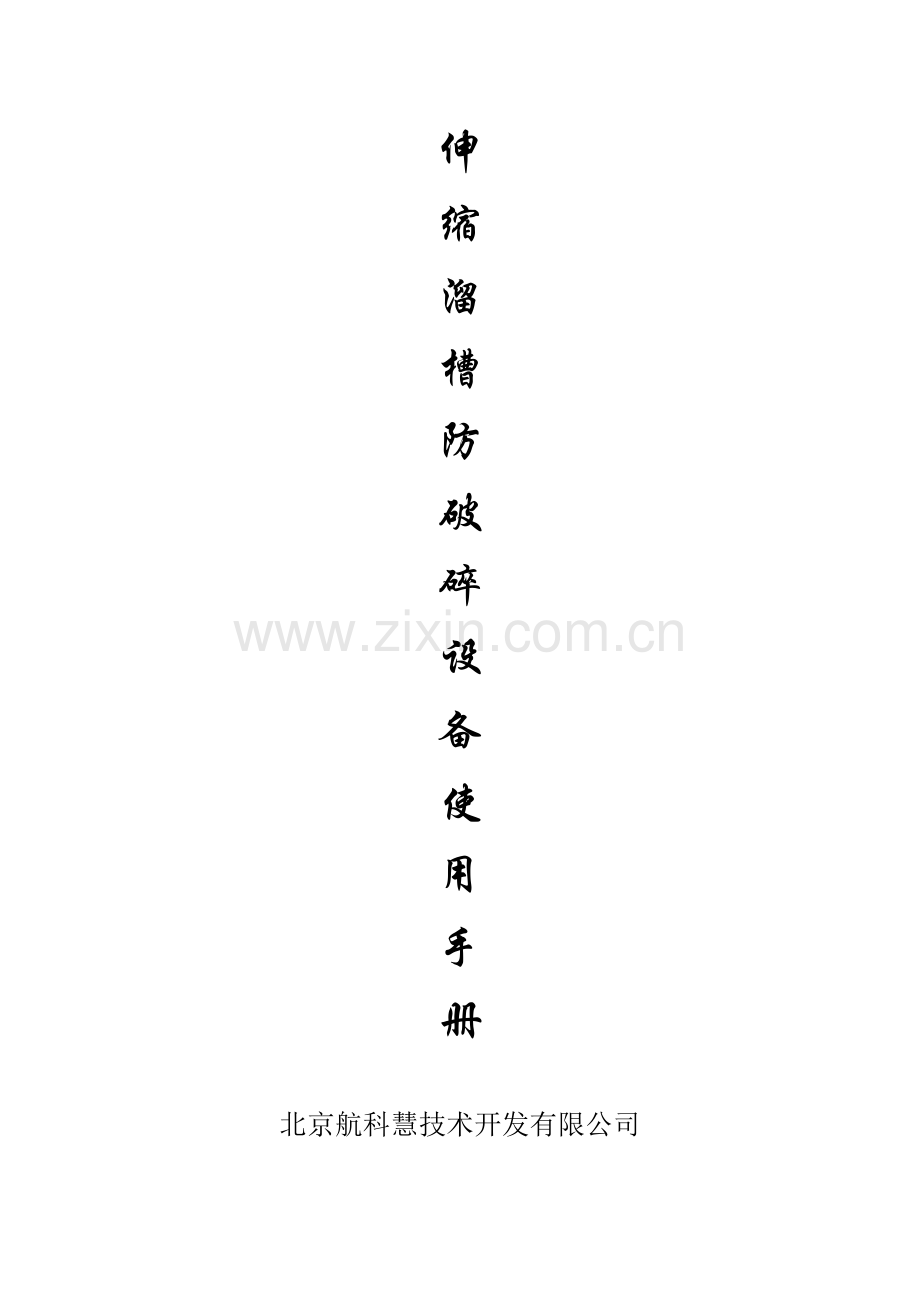

北京航科慧技术开发有限公司

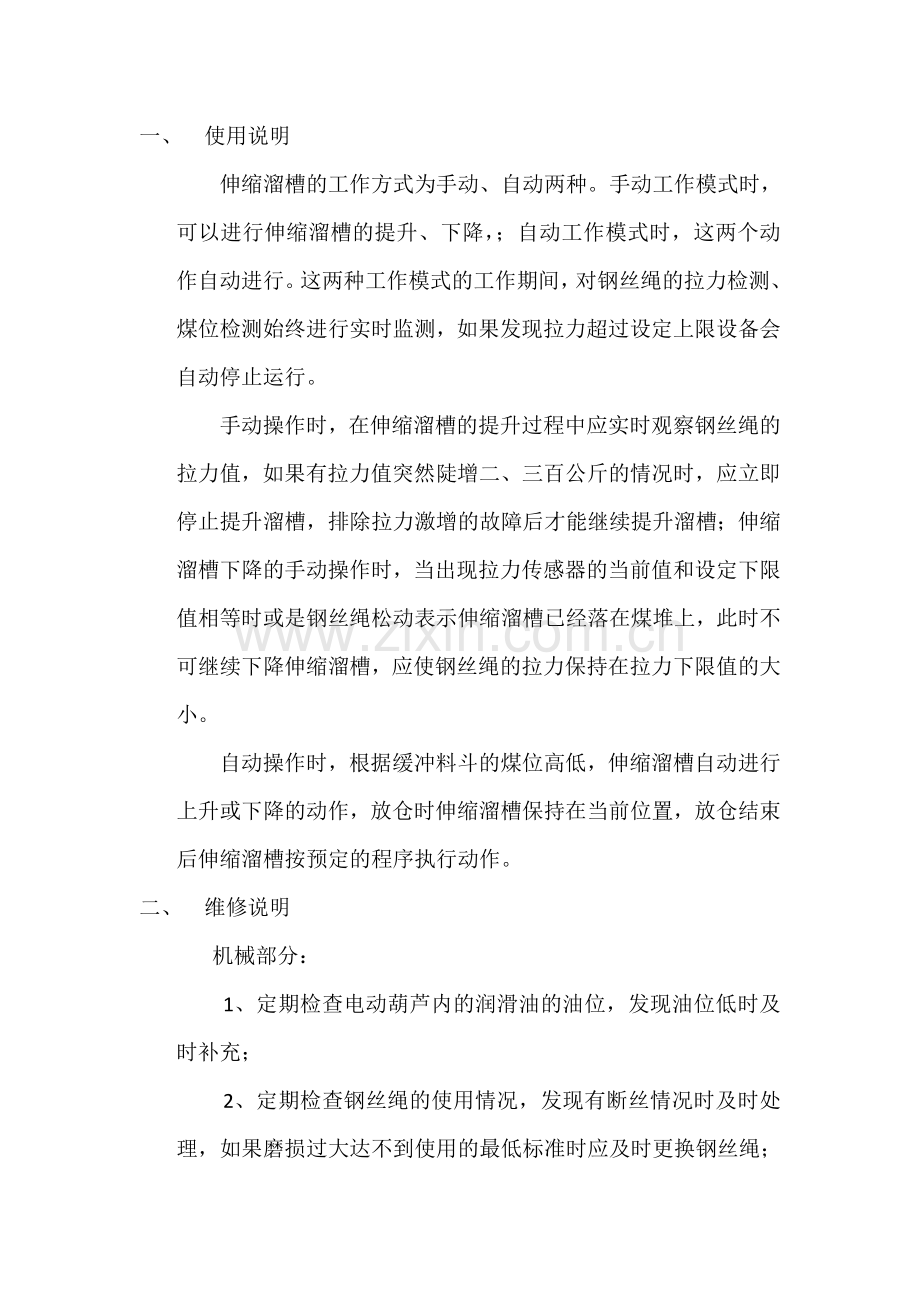

一、 使用说明
伸缩溜槽的工作方式为手动、自动两种。手动工作模式时，可以进行伸缩溜槽的提升、下降，；自动工作模式时，这两个动作自动进行。这两种工作模式的工作期间，对钢丝绳的拉力检测、煤位检测始终进行实时监测，如果发现拉力超过设定上限设备会自动停止运行。
手动操作时，在伸缩溜槽的提升过程中应实时观察钢丝绳的拉力值，如果有拉力值突然陡增二、三百公斤的情况时，应立即停止提升溜槽，排除拉力激增的故障后才能继续提升溜槽；伸缩溜槽下降的手动操作时，当出现拉力传感器的当前值和设定下限值相等时或是钢丝绳松动表示伸缩溜槽已经落在煤堆上，此时不可继续下降伸缩溜槽，应使钢丝绳的拉力保持在拉力下限值的大小。
自动操作时，根据缓冲料斗的煤位高低，伸缩溜槽自动进行上升或下降的动作，放仓时伸缩溜槽保持在当前位置，放仓结束后伸缩溜槽按预定的程序执行动作。
二、 维修说明
机械部分：
1、定期检查电动葫芦内的润滑油的油位，发现油位低时及时补充；
2、定期检查钢丝绳的使用情况，发现有断丝情况时及时处理，如果磨损过大达不到使用的最低标准时应及时更换钢丝绳；
3、伸缩溜槽及其附件定期检查磨损情况，查明非正常磨损原因并及时处理。
如果发现钢丝绳有断丝的情况且影响到正常的使用，需要更换，其方法如下：
1、手动操作将伸缩筒提升到最上面的位置 （推杆顶到行程开关），将手动/自动旋钮达到中间位置（停止位）；
2、用两个三吨的手动导链挂在伸缩筒的提升钩上，提 升挂钩挂在承重支架上，直至导链开始承重；
3、手动下降伸缩筒，由于伸缩筒被导链拉住，不会下降，钢丝绳自然会松动。松开拉力传感器及绳扣，就可以更换钢丝绳。将手动/自动旋钮达到中间位置（停止位）。
如果需要维修电动葫芦、伸缩筒等地方时，必须用上述方法将伸缩筒牢固的固定住，才能采取维修措施。
电器部分：雷达传感器的位置定期校正，探头的正下方定期清理煤灰；
1、拉力传感器定期记录拉力曲线值，是否在工作正常范围之内，发现显示异常及时更换；
2、电动葫芦的下降、提升电机定期观察运转情况，是否有杂音及其他非正常工作的异常情况应及时处理；
3、配电箱内的电线定期紧固，并观察是否存在电流过大的异常情况，查明原因及时处理；
4、配电箱到外部的接线定期紧固；
5、接触器、中间继电器等是否存在严重的拉弧现象，如有需及时更换同型号的产品。
注意：1、如果发生缓冲料斗煤块堵塞现象，在清理煤块的过程中，严禁在没有安全措施的情况下进入煤块缓冲料斗；
2、不可往伸缩溜槽上倾倒煤块、煤灰等杂物，否则容易造成卡筒。
三、 保养说明
对裸露在外的电器、机械设备定期除尘，钢丝绳、压绳轮、轴承等地方定期润滑；对焊接的地方定期检查是否存在开焊的情况并及时处理。保持设备的外表清洁。
