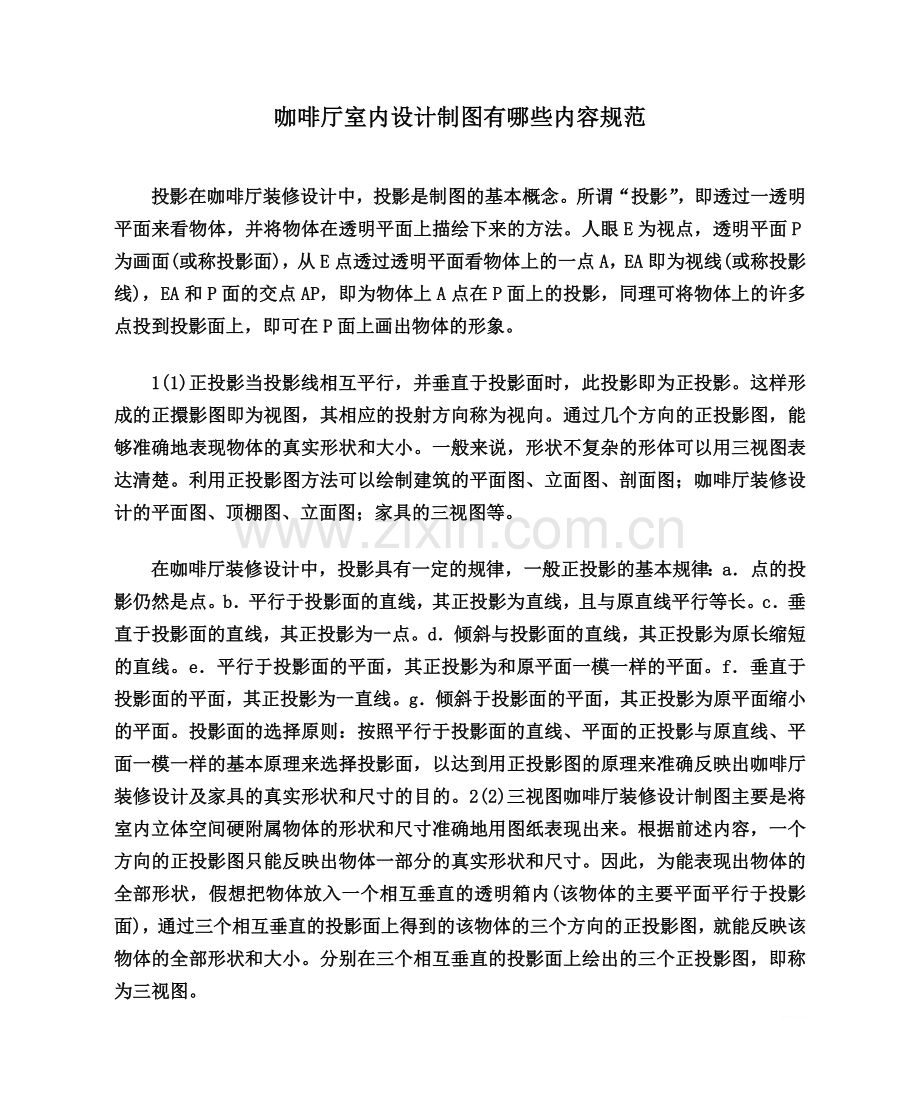

咖啡厅室内设计制图有哪些内容规范.doc

咖啡厅室内设计制图有哪些内容规范
投影在咖啡厅装修设计中，投影是制图的基本概念。所谓“投影”，即透过一透明平面来看物体，并将物体在透明平面上描绘下来的方法。人眼E为视点，透明平面P为画面(或称投影面)，从E点透过透明平面看物体上的一点A，EA即为视线(或称投影线)，EA和P面的交点AP，即为物体上A点在P面上的投影，同理可将物体上的许多点投到投影面上，即可在P面上画出物体的形象。
1(1)正投影当投影线相互平行，并垂直于投影面时，此投影即为正投影。这样形成的正擐影图即为视图，其相应的投射方向称为视向。通过几个方向的正投影图，能够准确地表现物体的真实形状和大小。一般来说，形状不复杂的形体可以用三视图表达清楚。利用正投影图方法可以绘制建筑的平面图、立面图、剖面图；咖啡厅装修设计的平面图、顶棚图、立面图；家具的三视图等。
在咖啡厅装修设计中，投影具有一定的规律，一般正投影的基本规律：a．点的投影仍然是点。b．平行于投影面的直线，其正投影为直线，且与原直线平行等长。c．垂直于投影面的直线，其正投影为一点。d．倾斜与投影面的直线，其正投影为原长缩短的直线。e．平行于投影面的平面，其正投影为和原平面一模一样的平面。f．垂直于投影面的平面，其正投影为一直线。g．倾斜于投影面的平面，其正投影为原平面缩小的平面。投影面的选择原则：按照平行于投影面的直线、平面的正投影与原直线、平面一模一样的基本原理来选择投影面，以达到用正投影图的原理来准确反映出咖啡厅装修设计及家具的真实形状和尺寸的目的。2(2)三视图咖啡厅装修设计制图主要是将室内立体空间硬附属物体的形状和尺寸准确地用图纸表现出来。根据前述内容，一个方向的正投影图只能反映出物体一部分的真实形状和尺寸。因此，为能表现出物体的全部形状，假想把物体放入一个相互垂直的透明箱内(该物体的主要平面平行于投影面)，通过三个相互垂直的投影面上得到的该物体的三个方向的正投影图，就能反映该物体的全部形状和大小。分别在三个相互垂直的投影面上绘出的三个正投影图，即称为三视图。
三视图指的是正视图、侧视图和水平视图：a．水平视图：水平投影面上的该物体的正投影，反映该物体的长与宽(X与Y)。b．正视图：一个垂直投影面上的该物体另一方向的正投影，反映该物体的长与高(X与Z)。c．侧视图：另一个垂直投影面上的该物体的第三个方向的正投影，反映了物体的宽与高(Y与Z)。三视图(三个相互垂直的投影面上的正投影图)能结合起来反映物体的形状与尺寸。三视图的特点：同一物体的三视图具有“三等”关系，即正视图与侧视图等高；正视图与水平视图等长；水平视图与侧视图等宽。每个视图仅反映一个物体两个方向的尺寸。用三视图(三个正投影图)共同反映一个物体是工程制图的最基本表现方法¨啡厅装修设计及家具设计的图纸均可按照三视图的方法来表达。3(3)剖视图尽管在正投影中，投影线可以透过物体的表不法。由于物体的不同形状，其剖切的方法、部位亦不尽一致。一般剖视图有如下几种：a．全剖面：切面将整体物体切开后，移去被切部分，能反映出全部被切开后情形的剖视图。如建筑物的平面图、剖面图等。b．半剖面：用于对称而复杂的物体。切面位于中心线或轴线上，移去被切部分，把物体的外形及内部情况同时反映在同一视图中，一半为剖面、另一半为视图。c．断裂剖面：在有些物体的视图中需同时反映物体的局部细节，即切开需反映的部分，在图中用折断线作为其视图与局部剖面的分界线。如家具设计的视图及室内顶棚立面图中的视图会有运用。d．详细剖图：在咖啡厅装修设计制图中，为了更好地反映设计内容，表达各种材料之间相互联结的情况，需要绘制多个详细剖面，这类详细剖面也被称为构造节点大样图。遇到隐蔽部分，可以用虚线表达，但是在实际工程制图中，为避免视图中出现过多的虚线，便于图纸的识读，常常需要一个或数个剖示内部真实内容的图即剖视图。剖视图是假设物体被一个切面切开后移去被切部分，以反映物体内部构造。
投影在咖啡厅装修设计中，投影是制图的基本概念。所谓“投影”，即透过一透明平面来看物体，并将物体在透明平面上描绘下来的方法。人眼E为视点，透明平面P为画面(或称投影面)，从E点透过透明平面看物体上的一点A，EA即为视线(或称投影线)，EA和P面的交点AP，即为物体上A点在P面上的投影，同理可将物体上的许多点投到投影面上，即可在P面上画出物体的形象。
1(1)正投影当投影线相互平行，并垂直于投影面时，此投影即为正投影。这样形成的正擐影图即为视图，其相应的投射方向称为视向。通过几个方向的正投影图，能够准确地表现物体的真实形状和大小。一般来说，形状不复杂的形体可以用三视图表达清楚。利用正投影图方法可以绘制建筑的平面图、立面图、剖面图；咖啡厅装修设计的平面图、顶棚图、立面图；家具的三视图等。
在咖啡厅装修设计中，投影具有一定的规律，一般正投影的基本规律：a．点的投影仍然是点。b．平行于投影面的直线，其正投影为直线，且与原直线平行等长。c．垂直于投影面的直线，其正投影为一点。d．倾斜与投影面的直线，其正投影为原长缩短的直线。e．平行于投影面的平面，其正投影为和原平面一模一样的平面。f．垂直于投影面的平面，其正投影为一直线。g．倾斜于投影面的平面，其正投影为原平面缩小的平面。投影面的选择原则：按照平行于投影面的直线、平面的正投影与原直线、平面一模一样的基本原理来选择投影面，以达到用正投影图的原理来准确反映出咖啡厅装修设计及家具的真实形状和尺寸的目的。2(2)三视图咖啡厅装修设计制图主要是将室内立体空间硬附属物体的形状和尺寸准确地用图纸表现出来。根据前述内容，一个方向的正投影图只能反映出物体一部分的真实形状和尺寸。因此，为能表现出物体的全部形状，假想把物体放入一个相互垂直的透明箱内(该物体的主要平面平行于投影面)，通过三个相互垂直的投影面上得到的该物体的三个方向的正投影图，就能反映该物体的全部形状和大小。分别在三个相互垂直的投影面上绘出的三个正投影图，即称为三视图。
三视图指的是正视图、侧视图和水平视图：a．水平视图：水平投影面上的该物体的正投影，反映该物体的长与宽(X与Y)。b．正视图：一个垂直投影面上的该物体另一方向的正投影，反映该物体的长与高(X与Z)。c．侧视图：另一个垂直投影面上的该物体的第三个方向的正投影，反映了物体的宽与高(Y与Z)。三视图(三个相互垂直的投影面上的正投影图)能结合起来反映物体的形状与尺寸。三视图的特点：同一物体的三视图具有“三等”关系，即正视图与侧视图等高；正视图与水平视图等长；水平视图与侧视图等宽。每个视图仅反映一个物体两个方向的尺寸。用三视图(三个正投影图)共同反映一个物体是工程制图的最基本表现方法¨啡厅装修设计及家具设计的图纸均可按照三视图的方法来表达。3(3)剖视图尽管在正投影中，投影线可以透过物体的表不法。由于物体的不同形状，其剖切的方法、部位亦不尽一致。一般剖视图有如下几种：a．全剖面：切面将整体物体切开后，移去被切部分，能反映出全部被切开后情形的剖视图。如建筑物的平面图、剖面图等。b．半剖面：用于对称而复杂的物体。切面位于中心线或轴线上，移去被切部分，把物体的外形及内部情况同时反映在同一视图中，一半为剖面、另一半为视图。c．断裂剖面：在有些物体的视图中需同时反映物体的局部细节，即切开需反映的部分，在图中用折断线作为其视图与局部剖面的分界线。如家具设计的视图及室内顶棚立面图中的视图会有运用。d．详细剖图：在咖啡厅装修设计制图中，为了更好地反映设计内容，表达各种材料之间相互联结的情况，需要绘制多个详细剖面，这类详细剖面也被称为构造节点大样图。遇到隐蔽部分，可以用虚线表达，但是在实际工程制图中，为避免视图中出现过多的虚线，便于图纸的识读，常常需要一个或数个剖示内部真实内容的图即剖视图。剖视图是假设物体被一个切面切开后移去被切部分，以反映物体内部构造。
投影在咖啡厅装修设计中，投影是制图的基本概念。所谓“投影”，即透过一透明平面来看物体，并将物体在透明平面上描绘下来的方法。人眼E为视点，透明平面P为画面(或称投影面)，从E点透过透明平面看物体上的一点A，EA即为视线(或称投影线)，EA和P面的交点AP，即为物体上A点在P面上的投影，同理可将物体上的许多点投到投影面上，即可在P面上画出物体的形象。
1(1)正投影当投影线相互平行，并垂直于投影面时，此投影即为正投影。这样形成的正擐影图即为视图，其相应的投射方向称为视向。通过几个方向的正投影图，能够准确地表现物体的真实形状和大小。一般来说，形状不复杂的形体可以用三视图表达清楚。利用正投影图方法可以绘制建筑的平面图、立面图、剖面图；咖啡厅装修设计的平面图、顶棚图、立面图；家具的三视图等。
在咖啡厅装修设计中，投影具有一定的规律，一般正投影的基本规律：a．点的投影仍然是点。b．平行于投影面的直线，其正投影为直线，且与原直线平行等长。c．垂直于投影面的直线，其正投影为一点。d．倾斜与投影面的直线，其正投影为原长缩短的直线。e．平行于投影面的平面，其正投影为和原平面一模一样的平面。f．垂直于投影面的平面，其正投影为一直线。g．倾斜于投影面的平面，其正投影为原平面缩小的平面。投影面的选择原则：按照平行于投影面的直线、平面的正投影与原直线、平面一模一样的基本原理来选择投影面，以达到用正投影图的原理来准确反映出咖啡厅装修设计及家具的真实形状和尺寸的目的。2(2)三视图咖啡厅装修设计制图主要是将室内立体空间硬附属物体的形状和尺寸准确地用图纸表现出来。根据前述内容，一个方向的正投影图只能反映出物体一部分的真实形状和尺寸。因此，为能表现出物体的全部形状，假想把物体放入一个相互垂直的透明箱内(该物体的主要平面平行于投影面)，通过三个相互垂直的投影面上得到的该物体的三个方向的正投影图，就能反映该物体的全部形状和大小。分别在三个相互垂直的投影面上绘出的三个正投影图，即称为三视图。
三视图指的是正视图、侧视图和水平视图：a．水平视图：水平投影面上的该物体的正投影，反映该物体的长与宽(X与Y)。b．正视图：一个垂直投影面上的该物体另一方向的正投影，反映该物体的长与高(X与Z)。c．侧视图：另一个垂直投影面上的该物体的第三个方向的正投影，反映了物体的宽与高(Y与Z)。三视图(三个相互垂直的投影面上的正投影图)能结合起来反映物体的形状与尺寸。三视图的特点：同一物体的三视图具有“三等”关系，即正视图与侧视图等高；正视图与水平视图等长；水平视图与侧视图等宽。每个视图仅反映一个物体两个方向的尺寸。用三视图(三个正投影图)共同反映一个物体是工程制图的最基本表现方法¨啡厅装修设计及家具设计的图纸均可按照三视图的方法来表达。3(3)剖视图尽管在正投影中，投影线可以透过物体的表不法。由于物体的不同形状，其剖切的方法、部位亦不尽一致。一般剖视图有如下几种：a．全剖面：切面将整体物体切开后，移去被切部分，能反映出全部被切开后情形的剖视图。如建筑物的平面图、剖面图等。b．半剖面：用于对称而复杂的物体。切面位于中心线或轴线上，移去被切部分，把物体的外形及内部情况同时反映在同一视图中，一半为剖面、另一半为视图。c．断裂剖面：在有些物体的视图中需同时反映物体的局部细节，即切开需反映的部分，在图中用折断线作为其视图与局部剖面的分界线。如家具设计的视图及室内顶棚立面图中的视图会有运用。d．详细剖图：在咖啡厅装修设计制图中，为了更好地反映设计内容，表达各种材料之间相互联结的情况，需要绘制多个详细剖面，这类详细剖面也被称为构造节点大样图。遇到隐蔽部分，可以用虚线表达，但是在实际工程制图中，为避免视图中出现过多的虚线，便于图纸的识读，常常需要一个或数个剖示内部真实内容的图即剖视图。剖视图是假设物体被一个切面切开后移去被切部分，以反映物体内部构造。
投影在咖啡厅装修设计中，投影是制图的基本概念。所谓“投影”，即透过一透明平面来看物体，并将物体在透明平面上描绘下来的方法。人眼E为视点，透明平面P为画面(或称投影面)，从E点透过透明平面看物体上的一点A，EA即为视线(或称投影线)，EA和P面的交点AP，即为物体上A点在P面上的投影，同理可将物体上的许多点投到投影面上，即可在P面上画出物体的形象。
1(1)正投影当投影线相互平行，并垂直于投影面时，此投影即为正投影。这样形成的正擐影图即为视图，其相应的投射方向称为视向。通过几个方向的正投影图，能够准确地表现物体的真实形状和大小。一般来说，形状不复杂的形体可以用三视图表达清楚。利用正投影图方法可以绘制建筑的平面图、立面图、剖面图；咖啡厅装修设计的平面图、顶棚图、立面图；家具的三视图等。
在咖啡厅装修设计中，投影具有一定的规律，一般正投影的基本规律：a．点的投影仍然是点。b．平行于投影面的直线，其正投影为直线，且与原直线平行等长。c．垂直于投影面的直线，其正投影为一点。d．倾斜与投影面的直线，其正投影为原长缩短的直线。e．平行于投影面的平面，其正投影为和原平面一模一样的平面。f．垂直于投影面的平面，其正投影为一直线。g．倾斜于投影面的平面，其正投影为原平面缩小的平面。投影面的选择原则：按照平行于投影面的直线、平面的正投影与原直线、平面一模一样的基本原理来选择投影面，以达到用正投影图的原理来准确反映出咖啡厅装修设计及家具的真实形状和尺寸的目的。2(2)三视图咖啡厅装修设计制图主要是将室内立体空间硬附属物体的形状和尺寸准确地用图纸表现出来。根据前述内容，一个方向的正投影图只能反映出物体一部分的真实形状和尺寸。因此，为能表现出物体的全部形状，假想把物体放入一个相互垂直的透明箱内(该物体的主要平面平行于投影面)，通过三个相互垂直的投影面上得到的该物体的三个方向的正投影图，就能反映该物体的全部形状和大小。分别在三个相互垂直的投影面上绘出的三个正投影图，即称为三视图。
三视图指的是正视图、侧视图和水平视图：a．水平视图：水平投影面上的该物体的正投影，反映该物体的长与宽(X与Y)。b．正视图：一个垂直投影面上的该物体另一方向的正投影，反映该物体的长与高(X与Z)。c．侧视图：另一个垂直投影面上的该物体的第三个方向的正投影，反映了物体的宽与高(Y与Z)。三视图(三个相互垂直的投影面上的正投影图)能结合起来反映物体的形状与尺寸。三视图的特点：同一物体的三视图具有“三等”关系，即正视图与侧视图等高；正视图与水平视图等长；水平视图与侧视图等宽。每个视图仅反映一个物体两个方向的尺寸。用三视图(三个正投影图)共同反映一个物体是工程制图的最基本表现方法¨啡厅装修设计及家具设计的图纸均可按照三视图的方法来表达。3(3)剖视图尽管在正投影中，投影线可以透过物体的表不法。由于物体的不同形状，其剖切的方法、部位亦不尽一致。一般剖视图有如下几种：a．全剖面：切面将整体物体切开后，移去被切部分，能反映出全部被切开后情形的剖视图。如建筑物的平面图、剖面图等。b．半剖面：用于对称而复杂的物体。切面位于中心线或轴线上，移去被切部分，把物体的外形及内部情况同时反映在同一视图中，一半为剖面、另一半为视图。c．断裂剖面：在有些物体的视图中需同时反映物体的局部细节，即切开需反映的部分，在图中用折断线作为其视图与局部剖面的分界线。如家具设计的视图及室内顶棚立面图中的视图会有运用。d．详细剖图：在咖啡厅装修设计制图中，为了更好地反映设计内容，表达各种材料之间相互联结的情况，需要绘制多个详细剖面，这类详细剖面也被称为构造节点大样图。遇到隐蔽部分，可以用虚线表达，但是在实际工程制图中，为避免视图中出现过多的虚线，便于图纸的识读，常常需要一个或数个剖示内部真实内容的图即剖视图。剖视图是假设物体被一个切面切开后移去被切部分，以反映物体内部构造。
投影在咖啡厅装修设计中，投影是制图的基本概念。所谓“投影”，即透过一透明平面来看物体，并将物体在透明平面上描绘下来的方法。人眼E为视点，透明平面P为画面(或称投影面)，从E点透过透明平面看物体上的一点A，EA即为视线(或称投影线)，EA和P面的交点AP，即为物体上A点在P面上的投影，同理可将物体上的许多点投到投影面上，即可在P面上画出物体的形象。
1(1)正投影当投影线相互平行，并垂直于投影面时，此投影即为正投影。这样形成的正擐影图即为视图，其相应的投射方向称为视向。通过几个方向的正投影图，能够准确地表现物体的真实形状和大小。一般来说，形状不复杂的形体可以用三视图表达清楚。利用正投影图方法可以绘制建筑的平面图、立面图、剖面图；咖啡厅装修设计的平面图、顶棚图、立面图；家具的三视图等。
在咖啡厅装修设计中，投影具有一定的规律，一般正投影的基本规律：a．点的投影仍然是点。b．平行于投影面的直线，其正投影为直线，且与原直线平行等长。c．垂直于投影面的直线，其正投影为一点。d．倾斜与投影面的直线，其正投影为原长缩短的直线。e．平行于投影面的平面，其正投影为和原平面一模一样的平面。f．垂直于投影面的平面，其正投影为一直线。g．倾斜于投影面的平面，其正投影为原平面缩小的平面。投影面的选择原则：按照平行于投影面的直线、平面的正投影与原直线、平面一模一样的基本原理来选择投影面，以达到用正投影图的原理来准确反映出咖啡厅装修设计及家具的真实形状和尺寸的目的。2(2)三视图咖啡厅装修设计制图主要是将室内立体空间硬附属物体的形状和尺寸准确地用图纸表现出来。根据前述内容，一个方向的正投影图只能反映出物体一部分的真实形状和尺寸。因此，为能表现出物体的全部形状，假想把物体放入一个相互垂直的透明箱内(该物体的主要平面平行于投影面)，通过三个相互垂直的投影面上得到的该物体的三个方向的正投影图，就能反映该物体的全部形状和大小。分别在三个相互垂直的投影面上绘出的三个正投影图，即称为三视图。
三视图指的是正视图、侧视图和水平视图：a．水平视图：水平投影面上的该物体的正投影，反映该物体的长与宽(X与Y)。b．正视图：一个垂直投影面上的该物体另一方向的正投影，反映该物体的长与高(X与Z)。c．侧视图：另一个垂直投影面上的该物体的第三个方向的正投影，反映了物体的宽与高(Y与Z)。三视图(三个相互垂直的投影面上的正投影图)能结合起来反映物体的形状与尺寸。三视图的特点：同一物体的三视图具有“三等”关系，即正视图与侧视图等高；正视图与水平视图等长；水平视图与侧视图等宽。每个视图仅反映一个物体两个方向的尺寸。用三视图(三个正投影图)共同反映一个物体是工程制图的最基本表现方法¨啡厅装修设计及家具设计的图纸均可按照三视图的方法来表达。3(3)剖视图尽管在正投影中，投影线可以透过物体的表不法。由于物体的不同形状，其剖切的方法、部位亦不尽一致。一般剖视图有如下几种：a．全剖面：切面将整体物体切开后，移去被切部分，能反映出全部被切开后情形的剖视图。如建筑物的平面图、剖面图等。b．半剖面：用于对称而复杂的物体。切面位于中心线或轴线上，移去被切部分，把物体的外形及内部情况同时反映在同一视图中，一半为剖面、另一半为视图。c．断裂剖面：在有些物体的视图中需同时反映物体的局部细节，即切开需反映的部分，在图中用折断线作为其视图与局部剖面的分界线。如家具设计的视图及室内顶棚立面图中的视图会有运用。d．详细剖图：在咖啡厅装修设计制图中，为了更好地反映设计内容，表达各种材料之间相互联结的情况，需要绘制多个详细剖面，这类详细剖面也被称为构造节点大样图。遇到隐蔽部分，可以用虚线表达，但是在实际工程制图中，为避免视图中出现过多的虚线，便于图纸的识读，常常需要一个或数个剖示内部真实内容的图即剖视图。剖视图是假设物体被一个切面切开后移去被切部分，以反映物体内部构造。
