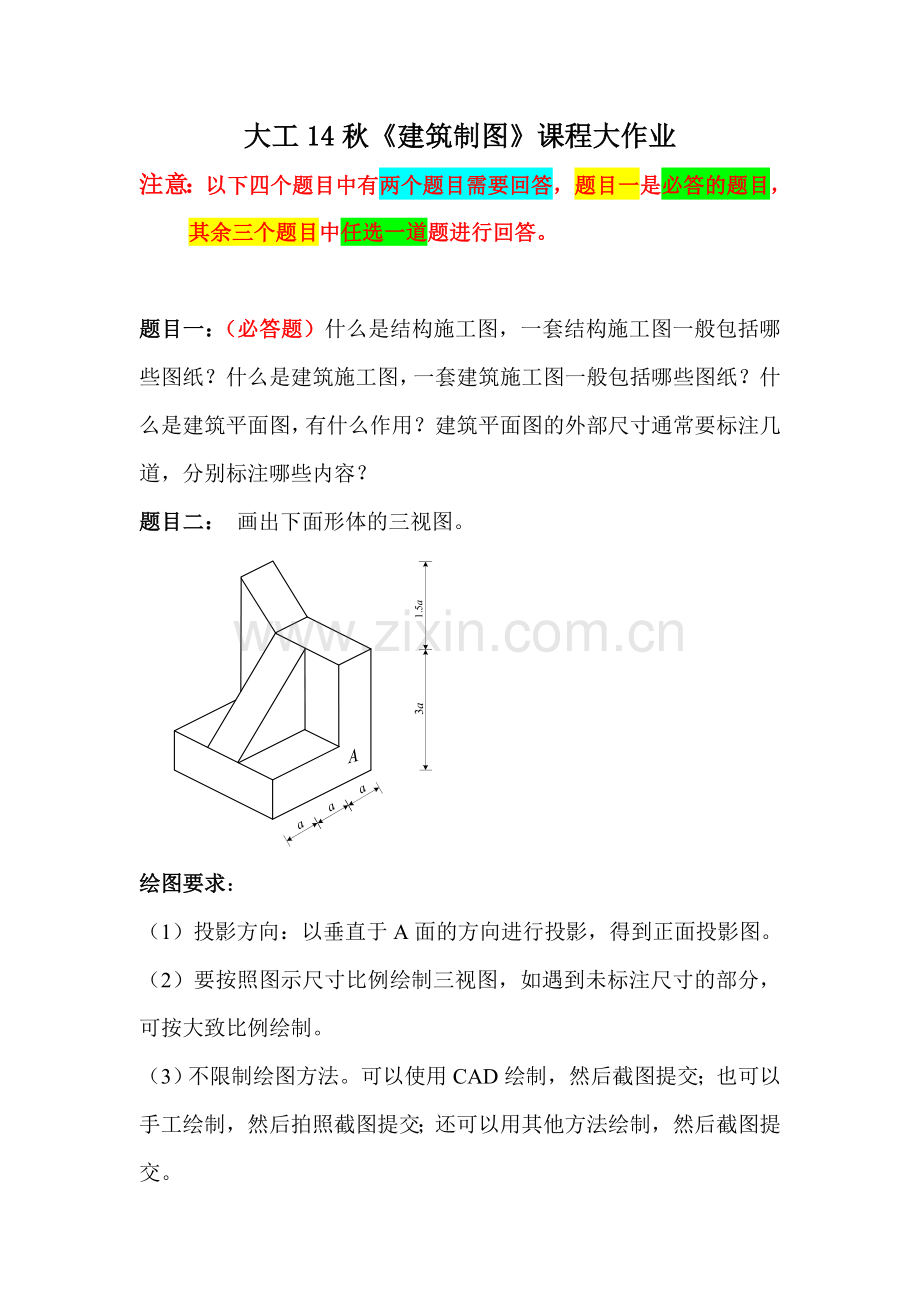

大工14秋《建筑制图》课程大作业
注意：以下四个题目中有两个题目需要回答，题目一是必答的题目，其余三个题目中任选一道题进行回答。

题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？什么是建筑平面图，有什么作用？建筑平面图的外部尺寸通常要标注几道，分别标注哪些内容？
题目二： 画出下面形体的三视图。

绘图要求：
（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。
（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。
（3）不限制绘图方法。可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。
题目三： 画出下面形体的三视图。

绘图要求：
（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。
（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。
（3）不限制绘图方法。可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。
题目四： 画出下面形体的三视图。

绘图要求：
（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。
（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。
（3）不限制绘图方法。可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

作业格式及提交要求
1、作业格式：必须是word文档，三视图的图片粘贴到文档中。
2、作业封面：见下页，同学们需要填写清楚个人信息。
3、作业正文：正文字体统一采用宋体、小四。在文档中标清所选择的题目编号和答案，将该文件保存。注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。
4、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。选择已完成的作业（word文档，不许压缩），点提交即可。如下图所示。

截止时间：2015年3月10日。
注意：
作业应该独立完成，不准抄袭其他网站或者请人代做，如有雷同作业，成绩以零分计。
附录：封面参考

网络教育学院
《建筑制图》 大 作 业

学习中心：
层 次： 高起专/专升本
专 业：
年 级： 年 春/秋 季
学 生：
辅导教师： 赵 丽 妍

题目一答案： 结构施工图是关于承重构件的布置，使用的材料、形状、大小及内部构造的工程图样，是承重构件以及其他受力构件施工的依据。结构施工图一般包括结构设计说明、各层结构布置平面图、结构详图、楼梯结构详图和其他构造详图。
建筑施工图主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。它包括施工图首页、总平面图、平面图、立面图、剖面图和详图。

题目二答案：形体的三视图为：
